申请日2018.09.13
公开(公告)日2019.01.18
IPC分类号G01N35/00; G01N35/02
摘要
本发明公开一种孵育盖凝水处理装置，包括与全自动化学发光免疫分析仪固连的安装架，所述安装架的上表面固设废液托盘，所述废液托盘的第一型腔内具有凸台，所述凸台具有第二型腔，所述凸台的上表面固接密封压板，保持架与所述密封压板锁合并与所述第二型腔相通，所述保持架的上端固设擦拭头;所述第一型腔的底部固接第一出液接头，所述第二型腔的底部固接第二出液接头;所述安装架的下表面固设负压转换阀，所述负压转换阀的出气口与洗站内的负压发生装置相连，所述负压转换阀的进气孔通过负压吸取管与所述第二出液接头相连，所述第一出液接头通过排废液管与外界相通。与现有技术相比，本发明可祛除孵育盖内的凝水，确保检测结果准确。
权利要求书

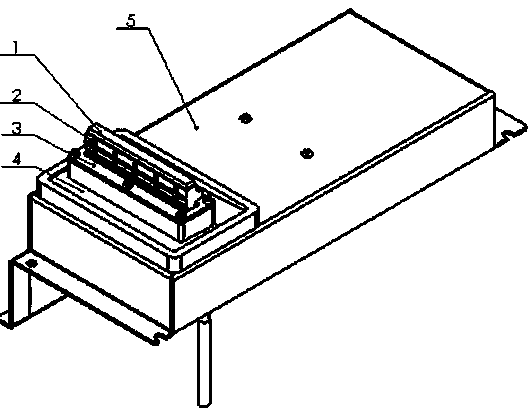

1.一种孵育盖凝水处理装置，其特征在于：包括与全自动化学发光免疫分析仪固连的安装架(5)，所述安装架(5)的上表面固设废液托盘(4)，所述废液托盘(4)的第一型腔(41)内具有凸台(42)，所述凸台(42)具有第二型腔(421)，所述凸台(42)的上表面固接密封压板(3)，保持架(2)与所述密封压板(3)锁合并与所述第二型腔(421)相通，所述保持架(2)的上端固设擦拭头(1);所述第一型腔(41)的底部固接第一出液接头(411)，所述第二型腔(421)的底部固接第二出液接头(422);所述安装架(5)的下表面固设负压转换阀(6)，所述负压转换阀(6)的出气口(61)与洗站内的负压发生装置相连，所述负压转换阀(6)的进气孔(62)通过负压吸取管(8)与所述第二出液接头(422)相连，所述第一出液接头(411)通过排废液管(7)与外界相通。
2.根据权利要求1所述的一种孵育盖凝水处理装置，其特征在于：所述负压转换阀(6)与全自动化学发光免疫分析仪的控制板电连接，并受程序控制开启时机。
3.根据权利要求1所述的一种孵育盖凝水处理装置，其特征在于：所述擦拭头(1)形状为柔软多孔聚合物制成的条状，下端与所述保持架(2)的上端通过胶黏剂固接。
说明书
一种孵育盖凝水处理装置
技术领域
本发明涉及医疗器械，具体涉及一种全自动化学发光免疫分析仪的孵育盖凝水 处理装置。
背景技术
现有的化学发光免疫分析仪的孵育盖在孵育过程中由于盖内外温差较大，孵育盖内侧会凝结很多冷凝水，聚集的冷凝水会滴落到微孔板内从而严重影响检测结果。
发明内容
本发明目的是克服现有技术的不足，公开一种能有效祛除孵育盖内的凝水、确保检测结果准确性的孵育盖凝水处理装置，所采取的技术方案是：
这一种孵育盖凝水处理装置，包括与全自动化学发光免疫分析仪固连的安装架，所述安装架的上表面固设废液托盘，所述废液托盘的第一型腔内具有凸台，所述凸台具有第二型腔，所述凸台的上表面固接密封压板，保持架与所述密封压板锁合并与所述第二型腔相通，所述保持架的上端固设擦拭头;所述第一型腔的底部固接第一出液接头，所述第二型腔的底部固接第二出液接头;所述安装架的下表面固设负压转换阀，所述负压转换阀的出气口与洗站内的负压发生装置相连，所述负压转换阀的进气孔通过负压吸取管与所述第二出液接头相连，所述第一出液接头通过排废液管与外界相通。
进一步地，所述负压转换阀与全自动化学发光免疫分析仪的控制板电连接，并受程序控制开启时机。
进一步地，所述擦拭头形状为柔软多孔聚合物制成的条状，下端与所述保持架的上端通过胶黏剂固接。
与现有技术相比，本发明充分利用现有的化学发光免疫分析仪的结构特点和电气资源，利用最简单的结构祛除孵育盖内的凝水，确保检测结果准确性。
