申请日2018.09.10
公开(公告)日2018.11.30
IPC分类号C02F9/08; C02F101/10; C02F101/38
摘要
本发明提供了一种含磷胺混合废水处理装置。所述废水处理装置中的一次调质沉降机构、一段超滤机构、二次调质沉降机构、二段超滤机构、纳滤机构、高压反渗透机构、常规反渗透机构分别用管线相连通。该装置利用两次调质沉降处理、两次超滤、纳滤、TOC降解器、高压反渗透和常规反渗透，对排出的废水进行处理，处理后的水中磷去除率可达99%，其他指标均在污水排放标准范围内，使最终出水的水质好，能够达到回用或达标排放。
权利要求书
1.一种含磷胺混合废水处理装置，包括：一次调质沉降机构(1)、一段超滤机构(2)、二次调质沉降机构(3)、二段超滤机构(4)、纳滤机构(5)、高压反渗透机构(6)和常规反渗透机构(7)，其中：一次调质沉降机构(1)包括：一号调质处理器(8)、一号沉降反应器(9)、酸液罐(10)、活化剂罐(11)、一号泥液收集器(12)、一号收集罐(13)、一号空气罐(14)和液体泵(15)，一段超滤机构(2)包括：液体泵(15)、一号浓缩液循环泵(16)、一号TOC降解器(18)和搅拌罐(19)，二次调质沉降机构(3)包括：液体泵(15)、二号调质处理器(17)、二号沉降反应器(20)、二号收集罐(21)、二号空气罐(22)、碱液罐(23)和二号泥液收集器(24)，二段超滤机构(4)包括：液体泵(15)、二号浓缩循环泵(25)、二号TOC降解器(26)和三号收集罐(27)，纳滤机构(5)包括：三号TOC降解器(28)、四号收集罐(29)和液体泵(15)，高压反渗透机构(6)包括：液体泵(15)、四号TOC降解器(30)和五号收集罐(31)，常规反渗透机构(7)包括：五号TOC降解器(32)和六号收集罐(33)，其特征在于：所述的废水处理装置中的一次调质沉降机构(1)用管线与一段超滤机构(2)相连通，一段超滤机构(2)用管线与二次调质沉降机构(3)相连通，二次调质沉降机构(3)用管线与二段超滤机构(4)相连通，二段超滤机构(4)用管线与纳滤机构(5)相连通，纳滤机构(5)用管线与高压反渗透机构(6)相连通，高压反渗透机构(6)用管线与常规反渗透机构(7)相连通。
2.根据权利要求1所述的含磷胺混合废水处理装置，其特征在于：所述的一次调质沉降机构(1)中的一号调质处理器(8)分别用管线与一号沉降反应器(9)、酸液罐(10)和活化剂罐(11)相连通，连接管线上分别装有液体泵(15)，同时一号调质处理器(8)分别与废水进水管和一号空气罐(14)相连通，一号沉降反应器(9)用管线与一号收集罐(13)相连通，连接管线上装有液体泵(15)，一号沉降反应器(9)同时用管线与一号泥液收集器(12)相连通。
3.根据权利要求1所述的含磷胺混合废水 处理装置，其特征在于：所述的一段超滤机构(2)中的一号浓缩液循环罐(16)分别用管线与一段超滤机构(2)和一号收集罐(13)相连通，连接管线上分别装有液体泵(15)，一号浓缩液循环罐(16)同时用管线与搅拌罐(19)相连通，一段超滤机构(2)同时用管线与一号TOC降解器(18)相连通，一号TOC降解器(18)用管线与二号调质处理器(17)相连通。
4.根据权利要求1所述的含磷胺混合废水处理装置，其特征在于：所述二次调质沉降机构(3)中的二号调质处理器(17)分别用管线与二号沉降反应器(20)和碱液罐(23)相连通，连接管线上分别装有液体泵(15)，二号调质处理器(17)同时用管线与二号空气罐(22)相连通，二号沉降反应器(20)用管线与二号收集罐(21)相连通，连接管线上装有液体泵(15)，二号沉降反应器(20)同时用管线与二号泥液收集器(24)相连通。
5.根据权利要求1所述的含磷胺混合废水处理装置，其特征在于：所述二段超滤机构(4)中的二号浓缩液循环罐(25)分别用管线与二段超滤机构(4)和二号收集罐(21)相连通，连接管线上分别装有液体泵(15)，二号浓缩液循环罐(25)同时用管线与搅拌罐(19)相连通，二段超滤机构(4)同时用管线与二号TOC降解器(26)相连通，二号TOC降解器(26)用管线与三号收集罐(27)相连通。
6.根据权利要求1所述的含磷胺混合废水处理装置，其特征在于：所述的纳滤机构(5)分别用管线与二号调质处理器(17)、三号收集罐(21)和三号TOC降解器(28)相连通，与三号收集罐(27)的连接管线上装有液体泵(15)，三号TOC降解器(28)用管线与四号收集罐(29)相连通。
7.根据权利要求1所述的含磷胺混合废水处理装置，其特征在于：所述的高压反渗透机构(6)分别用管线与二号调质处理器(17)、四号收集罐(29)和四号TOC降解器(30)相连通，与四号收集罐(29)的连接管线上装有液体泵(15)，四号TOC降解器(30)用管线与五号收集罐(31)相连通。
8.根据权利要求1所述的含磷胺混合废水处理装置，其特征在于：
所述的常规反渗透机构(7)分别用管线与二号调质处理器(17)、五号收集罐(31)和五号TOC降解器(32)相连通，与五号收集罐(31)的连接管线上装有液体泵(15)，五号TOC降解器(32)用管线与六号收集罐(33)相连通。
9.一种含磷胺混合废水的处理方法，其特征在于：所述方法按如下步骤进行：
(1)一次调质沉降处理：混合废水通过管线输送到一号调质处理器(8)中，将酸液罐(10)中的酸液及活化剂罐(11)中的活化剂，分别用液体泵(15)泵入一号调质处理器(8)中，调节废水的pH至6.5-7.5，同时通过一号空气罐(9)向一号调质处理器(8)中鼓入空气，经过一号调质处理器(8)调质后的废水，通过液体泵(15)输送到一号沉降反应器(9)中，进行沉降反应，沉降物由一号泥液收集器12收集，最后由压泥机压干回收利用，处理后的废水通过液体泵(15)输送到一号收集罐(13)中;
(2)一段超滤处理：将一号收集罐(13)中的废水，用液体泵(15)送入一号浓缩液循环罐(16)中，再通过液体泵(15)加压后送入一段超滤机构(2)中处理，处理后的超滤产水经一号TOC降解器(18)杀菌处理后，送入二号调质水处理器(17)中，超滤浓水被送回到一号浓缩液循环罐(16)循环处理，当超滤浓水达到一定的浓度后，被送入搅拌罐(19)中，最后压干外运;
(3)二次调质沉降处理：将碱液罐(23)中的碱液通过液体泵(15)泵入二号调质处理器(17)中，调节废水的pH至7.5-8.5，同时通过二号空气罐(22)向二号调质处理器(17)中鼓入空气，经二号调质处理器(17)处理后的废水，通过液体泵(15)送入二号沉降反应器(20)中，进行二次沉降反应，沉降反应后的废水通过液体泵(15)送入二号收集罐(21)中，沉降物由二号泥液收集器(24)收集，最后由压泥机压干回收利用;
(4)二段超滤处理：将二号收集罐(21)中的废水，通过液体泵(15)送入二号浓缩液循环罐(25)中，再通过液体泵(15)加压，送入二段超滤机构(4)中处理，处理后的超滤产水经二号TOC降解器(26)杀菌处理后，送入三号收集罐(27)中，超滤浓水被送回到二号浓缩液循环罐(25)中循环处理，当超滤浓水达到一定浓度后，被送入搅拌罐(19)中，最后压干外运;
(5)纳滤处理：将三号收集罐(27)中的废水，用液体泵(15)泵入纳滤机构(5)中处理，纳滤处理后的产水，通过三号TOC降解器(28)杀菌处理后，送入四号收集罐(29)中，纳滤处理后的浓水被送回到二号调质处理器(17)中循环处理;
(6)高压反渗透处理：将四号收集罐(29)中的废水，通过液体泵(15)送入到高压反渗透机构(6)中处理，高压反渗透处理后的产水，通过四号TOC降解器(30)杀菌处理，送入五号收集罐(31)中，高压反渗透产出的浓水被送回到二号调质处理器(17)中循环处理;
(7)常规反渗透处理：将五号收集罐(31)中的废水，通过液体泵(15)送入到常规反渗透机构(7)中处理，常规反渗透处理后的产水，通过五号TOC降解器(32)杀菌处理后，送入六号收集罐(33)中达标排放，常规反渗透产出的浓水被送回到二号调质处理器(17)中循环处理。
说明书
一种含磷胺混合废水处理装置及方法
技术领域
本发明涉及到废水处理技术领域，特别涉及到一种含磷胺混合废水处理装置及方法。
背景技术
随着化工行业的发展与进步，催化剂类型与种类日渐增多，生产规模也相应扩大，然而我国的市场经济日益完善，环保要求日益严格，要求各化工企业提高催化剂的使用效率，减少污水的排放。含磷、胺和铝溶胶催化剂混合废水属于高悬浮物、高含磷量、且含铝溶胶，不易沉淀，由于技术及经济原因，含磷、胺和铝溶胶催化剂混合废水一直未得到有效的处理，如果不加处理，废水不能外排，对企业和环境也造成很大负担。
中国专利文献CN104609613A于2015年5月13日公开了“一种催化剂废水处理装置及方法”，其中针对的是高浓度有机物、含硫物、含酚的废水，属于高悬浮物、高氨氮废水，且含有硅铝溶胶。一种催化剂废水处理装置的技术方案中主要涉及以下四个步骤：电化学反应、斜管沉淀、多介质过滤和滤后处置等，其中需要建造电化学反应池、斜管沉淀池、多介质过滤池和滤后水池，占地广，投资大，且此处置方法主要针对高悬浮物、高氨氮含硅铝溶胶的废水。含磷、胺和铝溶胶催化剂等混和废水必须经过合适的方法进行处置，达到排放标准排放或回用。因此，急需一种高效工艺对含磷、胺催化剂混合废水进行有效处理。
发明内容
针对上述现有技术存在的问题，本发明提供了一种含磷胺混合废水处理装置及方法。
本发明的设计思想为利用调质处理器、沉降反应器、收集罐、浓缩罐、一段超滤系统、二段超滤系统、纳滤系统、高压反渗透系统、常规反渗透系统、TOC降解器、搅拌罐、泥液收集器等设备，通过一次调质沉降、一段超滤、二次调质沉降、二段处理、纳滤处理、高压反渗透和常规反渗透等工艺步骤，对排出的含磷、胺催化剂混合废水进行处理。
为实现上述目的，本发明的技术方案为：

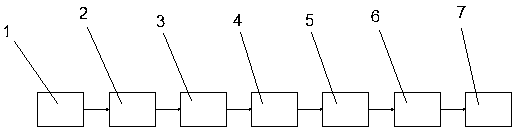

一种含磷胺混合废水处理装置，包括：一次调质沉降机构1、一段超滤机构2、二次调质沉降机构3、二段超滤机构4、纳滤机构5、高压反渗透机构6和常规反渗透机构7，其中：一次调质沉降机构1包括：一号调质处理器8、一号沉降反应器9、酸液罐10、活化剂罐11、一号泥液收集器12、一号收集罐13、一号空气罐14和液体泵15，一段超滤机构2包括：液体泵15、一号浓缩液循环泵16、一号TOC降解器18和搅拌罐19，二次调质沉降机构3包括：液体泵15、二号调质处理器17、二号沉降反应器20、二号收集罐21、二号空气罐22、碱液罐23和二号泥液收集器24，二段超滤机构4中包括：液体泵15、二号浓缩循环泵25、二号TOC降解器26和三号收集罐27，纳滤机构5中包括：三号TOC降解器28、四号收集罐29和液体泵15，高压反渗透机构6包括：液体泵15、四号TOC降解器30和五号收集罐31，常规反渗透机构6中包括：五号TOC降解器32和六号收集罐33，其特征在于：所述废水处理装置中的一次调质沉降机构1用管线与一段超滤机构2相连通，一段超滤机构2用管线与二次调质沉降机构3相连通，二次调质沉降机构3用管线与二段超滤机构4相连通，二段超滤机构4用管线与纳滤机构5相连通，纳滤机构5用管线与高压反渗透机构6相连通，高压反渗透机构6用管线与常规反渗透机构7相连通。
所述的一次调质沉降机构1中的一号调质处理器8分别用管线与一号沉降反应器9、酸液罐10和活化剂罐11相连通，连接管线上分别装有液体泵15，同时一号调质处理器8分别与废水进水管和一号空气罐14相连通，一号沉降反应器9用管线与一号收集罐13相连通，连接管线上装有液体泵15，一号沉降反应器9同时用管线与一号泥液收集器12相连通。
所述的一段超滤机构2中的一号浓缩液循环罐16分别用管线与一段超滤机构2和一号收集罐13相连通，连接管线上分别装有液体泵15，一号浓缩液循环罐16同时用管线与搅拌罐19相连通，一段超滤机构2同时用管线与一号TOC降解器18相连通，一号TOC降解器18用管线与二号调质处理器17相连通。
所述的二次调质沉降机构3中的二号调质处理器17分别用管线与二号沉降反应器20和碱液罐23相连通，连接管线上分别装有液体泵15，二号调质处理器17同时用管线与二号空气罐22相连通，二号沉降反应器20用管线与二号收集罐21相连通，连接管线上装有液体泵15，二号沉降反应器20同时用管线与二号泥液收集器24相连通。
所述二段超滤机构4中的二号浓缩液循环罐25分别用管线与二段超滤机构4和二号收集罐21相连通，连接管线上分别装有液体泵15，二号浓缩液循环罐25同时用管线与搅拌罐19相连通，二段超滤机构4同时用管线与二号TOC降解器26相连通，二号TOC降解器26用管线与三号收集罐27相连通。
所述的纳滤机构5分别用管线与二号调质处理器17、三号收集罐21和三号TOC降解器28相连通，与三号收集罐27的连接管线上装有液体泵15，三号TOC降解器28用管线与四号收集罐29相连通。
所述的高压反渗透机构6分别用管线与二号调质处理器17、四号收集罐29和四号TOC降解器30相连通，与四号收集罐29的连接管线上装有液体泵15，四号TOC降解器30用管线与五号收集罐31相连通。
所述的常规反渗透机构7分别用管线与二号调质处理器17、五号收集罐31和五号TOC降解器32相连通，与五号收集罐31的连接管线上装有液体泵15，五号TOC降解器32用管线与六号收集罐33相连通。
一种含磷胺混合废水的处理方法，其特征在于：所述方法按如下步骤进行：
1、一次调质沉降处理：混合废水通过管线输送到一号调质处理器8中，将酸液罐10中的酸液及活化剂罐11中的活化剂，分别用液体泵15泵入一号调质处理器8中，调节废水的pH至6.5-7.5，同时通过一号空气罐9向一号调质处理器8中鼓入空气，经过一号调质处理器8调质后的废水，通过液体泵15输送到一号沉降反应器9中，进行沉降反应，一号沉降反应器9的表面负荷介于1-1.5m3/m2·h，活化剂使废水中的大颗粒物质凝絮产生沉淀，沉降物由一号泥液收集器12收集，最后由压泥机压干回收利用，处理后的废水通过液体泵15输送到一号收集罐13中;
2、一段超滤处理：将一号收集罐13中的废水，用液体泵15送入一号浓缩液循环罐16中，再通过液体泵15加压后送入一段超滤机构2中处理，处理后的超滤产水经一号TOC降解器18光催化处理后，送入二号调质水处理器17中，超滤浓水被送回到一号浓缩液循环罐16循环处理，当超滤浓水达到一定的浓度后，被送入搅拌罐19中，最后压干外运;
3、二次调质沉降处理：将碱液罐23中的碱液通过液体泵15泵入二号调质处理器17中，调节废水的pH至7.5-8.5，同时通过二号空气罐22向二号调质处理器17中鼓入空气，经二号调质处理器17处理后的废水，通过液体泵15送入二号沉降反应器20中，进行二次沉降反应，沉降反应后的废水通过液体泵15送入二号收集罐21中，沉降物由二号泥液收集器24收集，最后由压泥机压干回收利用;
4、二段超滤处理：将二号收集罐21中的废水，通过液体泵15送入二号浓缩液循环罐25中，再通过液体泵加压，送入二段超滤机构4中处理，处理后的超滤产水经二号TOC降解器26光催化处理后，送入三号收集罐27中，超滤浓水被送回到二号浓缩液循环罐25中循环处理，当超滤浓水达到一定浓度后，被送入搅拌罐19中，最后压干外运;
5、纳滤处理：将三号收集罐27中的废水，用液体泵15泵入纳滤机构5中处理，纳滤处理后的产水，通过三号TOC降解器28光催化处理后，送入四号收集罐29中，纳滤处理后的浓水被送回到二号调质处理器17中循环处理;
6、高压反渗透处理：将四号收集罐29中的废水，通过液体泵15送入到高压反渗透机构6中处理，高压反渗透处理后的产水，通过四号TOC降解器30光催化处理，送入五号收集罐31中，高压反渗透产出的浓水被送回到二号调质处理器17中循环处理;
7、常规反渗透处理：将五号收集罐31中的废水，通过液体泵15送入到常规反渗透机构7中处理，常规反渗透处理后的产水，通过五号TOC降解器32光催化处理后，送入六号收集罐33中达标排放，常规反渗透产出的浓水被送回到二号调质处理器17中循环处理。
与现有技术相比，本发明的积极效果为：
1、该装置利用两次超滤和纳滤、紫外线杀菌，最后通过搅拌罐进行回收，能回收硅铝溶胶，实现废物利用;
2、该方法利用两次超滤、纳滤、紫外线杀菌、高压反渗透和常规反渗透，对排出的废水进行处理，处理后的水中磷去除率可达99%，其他指标均在污水排放标准范围内，使最终出水的水质好，能够达到回用或达标排放;
3、采用该方法进行废水处理时，其处理工艺简单、占地小、废水处理后，最终出水的水质稳定;
4、该方法中所用的装置操作简单，维护管理方便，自动化程度高。
