申请日2018.09.07
公开(公告)日2018.12.21
IPC分类号C02F9/14
摘要
本发明涉及一种污水处理领域，更具体的说是一种新式的多层杀菌充氧式污水处理装置，包括沉淀水处理机构、电解污水处理机构、紫外线杀菌机构、水箱车定位件、充氧机构、水箱车、装置外壳，本装置采用污水沉淀、电解、紫外线杀菌、微生物颗粒投放以及充氧式等多种方式对污水进行处理，使污水处理的更加的充分，装置结构简单，便于操作。沉淀水处理机构与装置外壳相连接，电解污水处理机构与装置外壳相连接，电解污水处理机构位于沉淀水处理机构的下方，紫外线杀菌机构与装置外壳相连接，紫外线杀菌机构位于电解污水处理机构的下方，水箱车定位件与装置外壳相连接，充氧机构与装置外壳相连接，水箱车与装置外壳相连接。
权利要求书

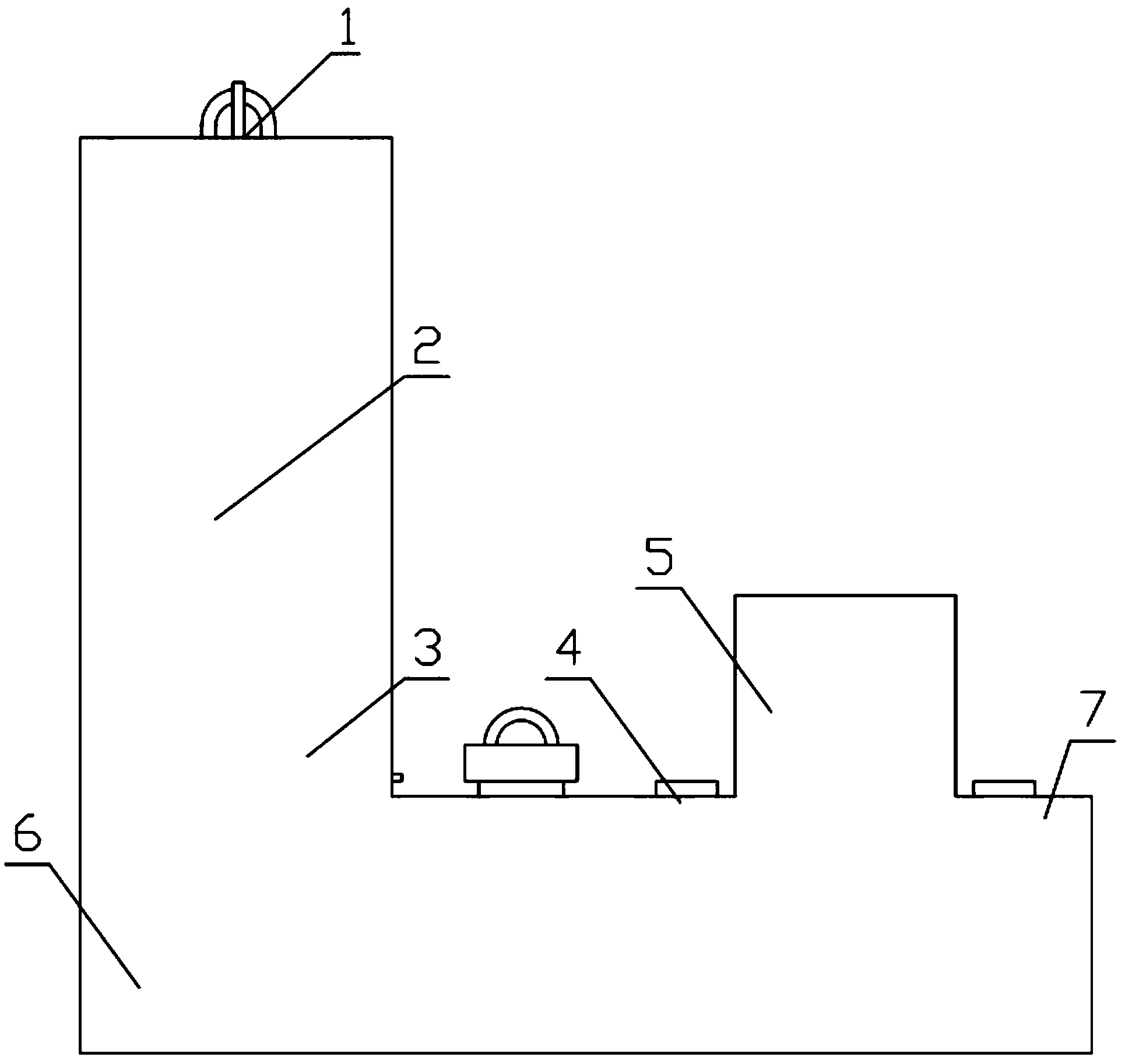

1.一种新式的多层杀菌充氧式污水处理装置，包括沉淀水处理机构(1)、电解污水处理机构(2)、紫外线杀菌机构(3)、水箱车定位件(4)、充氧机构(5)、水箱车(6)、装置外壳(7)，其特征在于：所述的沉淀水处理机构(1)包括软管固定架(1-1)、软管(1-2)、连接环(1-3)、连接杆(1-4)、连接线(1-5)、线轴一(1-6)、线轴二(1-7)、伺服机一(1-8)、软管定位环(1-9)，软管固定架(1-1)位于外壳主体(7-1)的顶端，软管固定架(1-1)与外壳主体(7-1)通过焊接相连接，软管固定架(1-1)与软管(1-2)通过通孔相适应，连接环(1-3)位于软管(1-2)的一端，软管(1-2)与连接环(1-3)相连接，连接环(1-3)与连接杆(1-4)通过紧固螺栓相连接，连接杆(1-4)与连接线(1-5)的一端相连接，连接线(1-5)与线轴一(1-6)相连接，连接线(1-5)与线轴二(1-7)相连接，线轴二(1-7)和线轴一(1-6)均与L形通孔(7-2)相适应，线轴二(1-7)和线轴一(1-6)均与外壳主体(7-1)相连接，线轴二(1-7)与线轴一(1-6)处于同一水平线上，连接线(1-5)的另一端与伺服机一(1-8)相连接，伺服机一(1-8)与L形通孔(7-2)相连接，伺服机一(1-8)与外壳主体(7-1)相连接，软管定位环(1-9)与外壳主体(7-1)通过焊接相连接，软管(1-2)与圆形通孔(1-9-1)通过通孔相适应;
软管定位环(1-9)上设置有圆形通孔(1-9-1);
电解污水处理机构(2)包括转动水 轮(2-1)、斜齿轮组(2-2)、斜齿轮(2-3)、发电机(2-4)、发电机固定架(2-5)、内部密封盖(2-6)、蓄电池一(2-7)、齿轮链(2-8)、电极板(2-9)、固定板(2-10)，转动水轮(2-1)与水轮通孔(7-3)相适应，转动水轮(2-1)与外壳主体(7-1)相连接，转动水轮(2-1)与斜齿轮组(2-2)通过齿轮链(2-8)相连接，斜齿轮组(2-2)与外壳主体(7-1)相连接斜齿轮组(2-2)与斜齿轮(2-3)相咬合，斜齿轮(2-3)与发电机(2-4)相连接，发电机(2-4)与发电机固定架(2-5)通过紧固螺钉相连接，发电机(2-4)与蓄电池一(2-7)通过电线相连接，发电机固定架(2-5)与固定板(2-10)通过紧固螺钉相连接，内部密封盖(2-6)位于发电机固定架(2-5)的下方，内部密封盖(2-6)通过紧固螺钉固定在固定板(2-10)上，固定板(2-10)与蓄电池一(2-7)通过凹槽相适应，蓄电池一(2-7)通过电线与电极板(2-9)相连接，电极板(2-9)与固定板(2-10)相连接，固定板(2-10)与外壳主体(7-1)通过焊接相连接;
紫外线杀菌机构(3)包括蓄电池固定架(3-1)、蓄电池二(3-2)、紫外线灯(3-3)、灯固定架(3-4)、发散光镜片(3-5)，蓄电池固定架(3-1)与蓄电池二(3-2)相连接，蓄电池二(3-2)通过电线与紫外线灯(3-3)相连接，蓄电池固定架(3-1)通过紧固螺钉固定在外壳主体(7-1)上，灯固定架(3-4)与外壳主体(7-1)通过焊接相连接，灯固定架(3-4)与紫外线灯(3-3)相连接，紫外线灯(3-3)与发散光镜片(3-5)接触连接，发散光镜片(3-5)与灯固定架(3-4)相连接;
水箱车定位件(4)包括手拉板(4-1)、十字花连接件(4-2)、定位盖(4-3)，十字花连接件(4-2)与定位通孔(7-10)相适应，十字花连接件(4-2)与定位盖(4-3)通过通孔相适应，定位盖(4-3)与外壳主体(7-1)通过紧固螺钉相连接，手拉板(4-1)与十字花连接件(4-2)通过螺纹相啮合;
充氧机构(5)包括氧气泵(5-1)、滑动连接件(5-2)、滑动滚轮(5-3)、竖管(5-4)、曝气孔(5-5)、横管(5-6)、氧气泵升降板(5-7)、伺服机二(5-8)，氧气泵(5-1)与滑动连接件(5-2)通过紧固螺钉相连接，滑动连接件(5-2)的个数有两个，分别位于氧气泵(5-1)的左右两端，滑动连接件(5-2)与滑动滚轮(5-3)相连接，滑动滚轮(5-3)与外壳主体(7-1)通过凹槽相适应，滑动滚轮(5-3)的个数有两个，分别与两个滑动连接件(5-2)相连接，竖管(5-4)与氧气泵(5-1)相连接，竖管(5-4)的个数有两个，分别位于氧气泵(5-1)的左右两端，横管(5-6)与竖管(5-4)相连接，横管(5-6)位于竖管(5-4)的底端，横管(5-6)的两端分别与两个竖管(5-4)相连接，横管(5-6)上设置有曝气孔(5-5)，曝气孔(5-5)的个数有多个，均匀的分布在横管(5-6)上，氧气泵升降板(5-7)的个数有两个，分别位于氧气泵(5-1)的前后两侧，氧气泵升降板(5-7)与外壳主体(7-1)通过焊接相连接，氧气泵(5-1)与伺服机二(5-8)相连接，伺服机二(5-8)与氧气泵升降板(5-7)相连接，氧气泵升降板(5-7)与伺服机二(5-8)通过凹槽相适应;
水箱车(6)包括水箱车体(6-1)、水箱车轮(6-2)、动力装置(6-3)，水箱车轮(6-2)与动力装置(6-3)相连接，水箱车轮(6-2)的个数有四个，均匀的分布在水箱车体(6-1)的底部，水箱车体(6-1)与水箱车轮(6-2)相连接，水箱车体(6-1)与动力装置(6-3)相连接;
装置外壳(7)包括外壳主体(7-1)、L形通孔(7-2)、水轮通孔(7-3)、伺服机三(7-4)、密封门(7-5)、密封胶垫(7-6)、L形定位件(7-7)、入料口(7-8)、料口盖(7-9)、定位通孔(7-10)、水箱车轨道凹槽(7-11)，外壳主体(7-1)上设置有L形通孔(7-2)，外壳主体(7-1)上设置有水轮通孔(7-3)，伺服机三(7-4)与外壳主体(7-1)通过凹槽相适应，伺服机三(7-4)与密封门(7-5)相连接，密封胶垫(7-6)与外壳主体(7-1)通过凹槽相适应，密封胶垫(7-6)与外壳主体(7-1)相连接，密封门(7-5)与密封胶垫(7-6)接触连接，L形定位件(7-7)与外壳主体(7-1)通过通孔活动接触连接，外壳主体(7-1)上设置有入料口(7-8)，入料口(7-8)与料口盖(7-9)相连接，外壳主体(7-1)上设置有定位通孔(7-10)，定位通孔(7-10)与水箱车定位件(4)相适应，外壳主体(7-1)上设置有水箱车轨道凹槽(7-11)，水箱车轨道凹槽(7-11)与水箱车(6)相适应;
沉淀水处理机构(1)与装置外壳(7)相连接，电解污水处理机构(2)与装置外壳(7)相连接，电解污水处理机构(2)位于沉淀水处理机构(1)的下方，紫外线杀菌机构(3)与装置外壳(7)相连接，紫外线杀菌机构(3)位于电解污水处理机构(2)的下方，水箱车定位件(4)与装置外壳(7)相连接，充氧机构(5)与装置外壳(7)相连接，水箱车(6)与装置外壳(7)相连接。
2.根据权利要求1所述的一种新式的多层杀菌充氧式污水处理装置，其特征在于：所述的水箱车定位件(4)的个数有两个，分别位于充氧机构(5)的左右两侧。
3.根据权利要求1所述的一种新式的多层杀菌充氧式污水处理装置，其特征在于：所述的密封胶垫(7-6)的材料为天然橡胶。
4.根据权利要求1所述的一种新式的多层杀菌充氧式污水处理装置，其特征在于：所述的紫外线灯(3-3)的个数有两个。
5.根据权利要求1所述的一种新式的多层杀菌充氧式污水处理装置，其特征在于：所述的软管(1-2)的材料为PVC。
6.根据权利要求1所述的一种新式的多层杀菌充氧式污水处理装置，其特征在于：所述的线轴一(1-6)和线轴二(1-7)的规格尺寸相同。
7.根据权利要求1所述的一种新式的多层杀菌充氧式污水处理装置，其特征在于：所述的发散光镜片(3-5)的个数有两个。
说明书
一种新式的多层杀菌充氧式污水处理装置
技术领域
本发明涉及一种污水处理领域，更具体的说是一种新式的多层杀菌充氧式污水处理装置。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。为了高效的处理污水，所以设计一种新式的多层杀菌充氧式污水处理装置来解决这一问题。
发明内容
本发明主要解决的技术问题是提供一种新式的多层杀菌充氧式污水处理装置，本装置采用污水沉淀、电解、紫外线杀菌、微生物颗粒投放以及充氧式等多种方式对污水进行处理，使污水处理的更加的充分，装置结构简单，便于操作。
为解决上述技术问题，本发明涉及一种污水处理领域，更具体的说是一种新式的多层杀菌充氧式污水处理装置，包括沉淀水处理机构、电解污水处理机构、紫外线杀菌机构、水箱车定位件、充氧机构、水箱车、装置外壳，本装置采用污水沉淀、电解、紫外线杀菌、微生物颗粒投放以及充氧式等多种方式对污水进行处理，使污水处理的更加的充分，装置结构简单，便于操作。
所述的沉淀水处理机构包括软管固定架、软管、连接环、连接杆、连接线、线轴一、线轴二、伺服机一、软管定位环，软管固定架位于外壳主体的顶端，软管固定架与外壳主体通过焊接相连接，软管固定架与软管通过通孔相适应，连接环位于软管的一端，软管与连接环相连接，连接环与连接杆通过紧固螺栓相连接，连接杆与连接线的一端相连接，连接线与线轴一相连接，连接线与线轴二相连接，线轴二和线轴一均与L形通孔相适应，线轴二和线轴一均与外壳主体相连接，线轴二与线轴一处于同一水平线上，连接线的另一端与伺服机一相连接，伺服机一与L形通孔相连接，伺服机一与外壳主体相连接，软管定位环与外壳主体通过焊接相连接，软管与圆形通孔通过通孔相适应;
软管定位环上设置有圆形通孔;
电解污水处理机构包括转动水轮、斜齿轮组、斜齿轮、发电机、发电机固定架、内部密封盖、蓄电池一、齿轮链、电极板、固定板，转动水轮与水轮通孔相适应，转动水轮与外壳主体相连接，转动水轮与斜齿轮组通过齿轮链相连接，斜齿轮组与外壳主体相连接斜齿轮组与斜齿轮相咬合，斜齿轮与发电机相连接，发电机与发电机固定架通过紧固螺钉相连接，发电机与蓄电池一通过电线相连接，发电机固定架与固定板通过紧固螺钉相连接，内部密封盖位于发电机固定架的下方，内部密封盖通过紧固螺钉固定在固定板上，固定板与蓄电池一通过凹槽相适应，蓄电池一通过电线与电极板相连接，电极板与固定板相连接，固定板与外壳主体通过焊接相连接;
紫外线杀菌机构包括蓄电池固定架、蓄电池二、紫外线灯、灯固定架、发散光镜片，蓄电池固定架与蓄电池二相连接，蓄电池二通过电线与紫外线灯相连接，蓄电池固定架通过紧固螺钉固定在外壳主体上，灯固定架与外壳主体通过焊接相连接，灯固定架与紫外线灯相连接，紫外线灯与发散光镜片接触连接，发散光镜片与灯固定架相连接;
水箱车定位件包括手拉板、十字花连接件、定位盖，十字花连接件与定位通孔相适应，十字花连接件与定位盖通过通孔相适应，定位盖与外壳主体通过紧固螺钉相连接，手拉板与十字花连接件通过螺纹相啮合;
充氧机构包括氧气泵、滑动连接件、滑动滚轮、竖管、曝气孔、横管、氧气泵升降板、伺服机二，氧气泵与滑动连接件通过紧固螺钉相连接，滑动连接件的个数有两个，分别位于氧气泵的左右两端，滑动连接件与滑动滚轮相连接，滑动滚轮与外壳主体通过凹槽相适应，滑动滚轮的个数有两个，分别与两个滑动连接件相连接，竖管与氧气泵相连接，竖管的个数有两个，分别位于氧气泵的左右两端，横管与竖管相连接，横管位于竖管的底端，横管的两端分别与两个竖管相连接，横管上设置有曝气孔，曝气孔的个数有多个，均匀的分布在横管上，氧气泵升降板的个数有两个，分别位于氧气泵的前后两侧，氧气泵升降板与外壳主体通过焊接相连接，氧气泵与伺服机二相连接，伺服机二与氧气泵升降板相连接，氧气泵升降板与伺服机二通过凹槽相适应;
水箱车包括水箱车体、水箱车轮、动力装置，水箱车轮与动力装置相连接，水箱车轮的个数有四个，均匀的分布在水箱车体的底部，水箱车体与水箱车轮相连接，水箱车体与动力装置相连接;
装置外壳包括外壳主体、L形通孔、水轮通孔、伺服机三、密封门、密封胶垫、L形定位件、入料口、料口盖、定位通孔、水箱车轨道凹槽，外壳主体上设置有L形通孔，外壳主体上设置有水轮通孔，伺服机三与外壳主体通过凹槽相适应，伺服机三与密封门相连接，密封胶垫与外壳主体通过凹槽相适应，密封胶垫与外壳主体相连接，密封门与密封胶垫接触连接，L形定位件与外壳主体通过通孔活动接触连接，外壳主体上设置有入料口，入料口与料口盖相连接，外壳主体上设置有定位通孔，定位通孔与水箱车定位件相适应，外壳主体上设置有水箱车轨道凹槽，水箱车轨道凹槽与水箱车相适应;
沉淀水处理机构与装置外壳相连接，电解污水处理机构与装置外壳相连接，电解污水处理机构位于沉淀水处理机构的下方，紫外线杀菌机构与装置外壳相连接，紫外线杀菌机构位于电解污水处理机构的下方，水箱车定位件与装置外壳相连接，充氧机构与装置外壳相连接，水箱车与装置外壳相连接。
作为本技术方案的进一步优化，本发明一种新式的多层杀菌充氧式污水处理装置所述的水箱车定位件的个数有两个，分别位于充氧机构的左右两侧。
作为本技术方案的进一步优化，本发明一种新式的多层杀菌充氧式污水处理装置所述的密封胶垫的材料为天然橡胶。
作为本技术方案的进一步优化，本发明一种新式的多层杀菌充氧式污水处理装置所述的紫外线灯的个数有两个。
作为本技术方案的进一步优化，本发明一种新式的多层杀菌充氧式污水处理装置所述的软管的材料为PVC。
作为本技术方案的进一步优化，本发明一种新式的多层杀菌充氧式污水处理装置所述的线轴一和线轴二的规格尺寸相同。
作为本技术方案的进一步优化，本发明一种新式的多层杀菌充氧式污水处理装置所述的发散光镜片的个数有两个。
本发明一种新式的多层杀菌充氧式污水处理装置的有益效果为：
本发明一种新式的多层杀菌充氧式污水处理装置，本装置采用污水沉淀、电解、紫外线杀菌、微生物颗粒投放以及充氧式等多种方式对污水进行处理，使污水处理的更加的充分，装置结构简单，便于操作。
