申请日2018.09.07
公开(公告)日2018.12.18
IPC分类号C02F1/04; B01D1/26; C02F103/16
摘要
本发明公开一种基于多效蒸发的废水处理装置，包括一效蒸发器、二效蒸发器、三效蒸发器、冷凝器与加热装置，所述一效蒸发器、二效蒸发器与三效蒸发器依次连接，三效蒸发器通过第一回流管与冷凝器连接，冷凝器通过管道与加热装置连接，加热装置通过加热蒸汽入口与一效蒸发器接通，加热装置将加热产生的加热蒸汽导向加热蒸汽入口中对蒸发器进行加热。本发明所述的一种基于多效蒸发的废水处理装置，能够有效利用能量，减少加热过程中的能量损耗，同时还提高了整体的加热升温速度，整个加热过程中不会产生蒸汽排放，因此不会对空气造成污染。
权利要求书

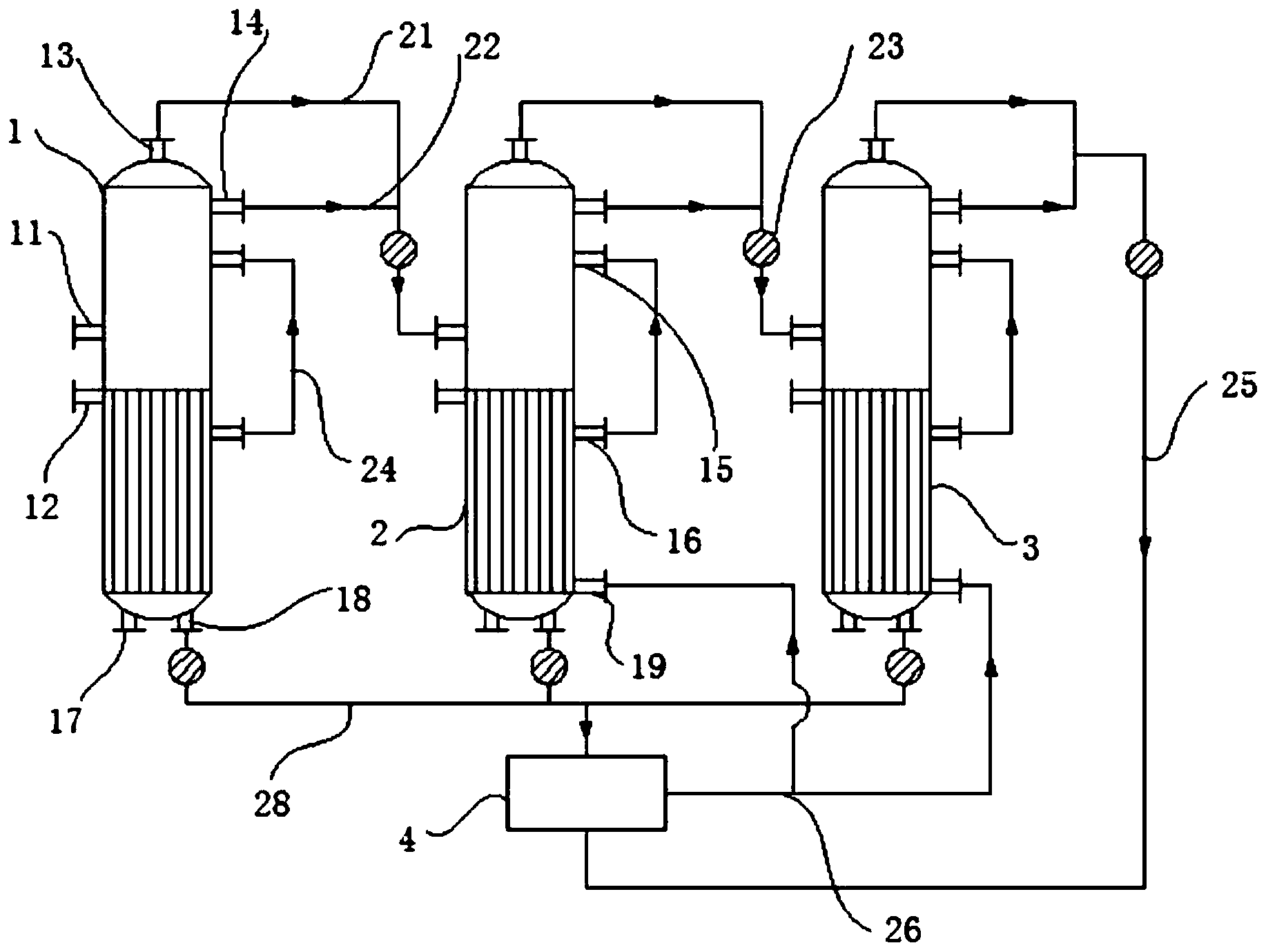

1.一种基于多效蒸发的废水处理装置，其特征在于，包括一效蒸发器(1)、二效蒸发器(2)、三效蒸发器(3)、冷凝器(4)与加热装置，所述一效蒸发器(1)、二效蒸发器(2)与三效蒸发器(3)依次连接，三效蒸发器(3)通过第一回流管(25)与冷凝器(4)连接，冷凝器(4)通过管道与加热装置连接，加热装置通过加热蒸汽入口(11)与一效蒸发器接通;
所述一效蒸发器(1)上安装有蒸汽加热盘管，所述二效蒸发器(2)与三效蒸发器(3)上均安装有液体加热盘管、蒸汽加热盘管与高温冷凝水回流口(19);
所述一效蒸发器(1)、二效蒸发器(2)与三效蒸发器(3)上均设置有加热蒸汽入口(11)、废水料入口(12)、加热蒸汽出口(13)、增效蒸汽出口(14)、内循环出口(16)、内循环入口(15)、排料口(17)与高温冷凝液出口(18)，加热蒸汽入口(11)与加热蒸汽出口(13)均与蒸发器内的蒸汽加热盘管接通，所述增效蒸汽出口(14)用于引出蒸发器内废水受热蒸发产生的热蒸汽;
所述一效蒸发器(1)上的加热蒸汽出口(13)与增效蒸汽出口(14)分别通过管道与二效蒸发器(2)上的加热蒸汽入口(11)连接，所述二效蒸发器(2)上的加热蒸汽出口(13)与增效蒸汽出口(14)分别通过管道与三效蒸发器(3)上的加热蒸汽入口(11)连接，所述三效蒸发器(3)上的加热蒸汽出口(13)与增效蒸汽出口(14)连接第一回流管(25)的一端，第一回流管(25)的另一端连通冷凝器(4)，冷凝器(4)通过第二回流管(26)与高温冷凝水回流口(19)连接，冷凝器(4)内安装有回流泵，高温冷凝水回流口(19)与液体加热盘管连通;
所述高温冷凝液出口(18)通过进液管(28)与冷凝器(4)接通，冷凝器(4)通过管道与加热装置连接，加热装置将加热产生的加热蒸汽导向加热蒸汽入口(11)中对蒸发器进行加热。
2.根据权利要求1所述的一种基于多效蒸发的废水 处理装置，其特征在于，所述内循环出口(16)与所述内循环入口(15)通过内循环管道(24)连通，内循环管道(24)上安装有内循环泵。
3.根据权利要求1所述的一种基于多效蒸发的废水处理装置，其特征在于，该废水处理装置的工作方法包括如下步骤：
通过加热装置加热产生加热蒸汽，热蒸汽进入蒸发器内加热，前一效蒸发器加热产生的热蒸汽与未液化的初始加热蒸汽会进入次一效蒸发器中进行加热，三效蒸发器(3)中产生的热蒸汽通过第一回流管(25)进入冷凝器(4)内;
一效蒸发器(1)、二效蒸发器(2)与三效蒸发器(3)中产生的冷凝水通过进液管(28)进入冷凝器(4)内，再通过冷凝器(4)内的回流泵回流至二效蒸发器(2)与三效蒸发器(3)中对废水进行加热，这时冷凝器(4)中不通入冷凝水;
当二效蒸发器(2)与三效蒸发器(3)中废水的温度上升到仅低于冷凝水15-25摄氏度时，不再将冷凝水回流至二效蒸发器(2)与三效蒸发器(3)中，并向冷凝器(4)中通入冷凝水对三效蒸发器(3)排出的为凝结水蒸气进行冷凝液化。
说明书
一种基于多效蒸发的废水处理装置
技术领域
本发明属于冶金废水处理装置技术领域，具体的，涉及一种基于多效蒸发的废水处理装置。
背景技术
在冶金行业的生产过程中会产生大量的工业废水，这些废水成分复杂，通常含有大量的重金属盐、苯类以及酚类，这一类物质对生物细胞具有较强毒性，如果直接排放除去会对环境造成严重破坏，因此需要对废水经过处理才能够安全排放。
现有技术中对这一类废水的处理最主要包括物化处理法与生化处理法，其中生化方法主要是通过将废水稀释后通过耐盐微生物的代谢过程来对废水进行处理，这种处理方法效率低下、不适合大的生产规模，物化处理方法主要是通过离子交换法、电分解法、反渗透法以及蒸发法，这一类方法处理速度快，但是离子交换法、反渗透法以及电分解法对设备要求较高，前期的设备成本会带来经济压力，蒸发法是目前采用较多的一种处理方法，是将废水蒸发浓缩，再对浓缩后的废水中的重金属离子进行回收利用，既能够减少污染排放量，还能够回收部分物质，但是蒸发法一方面能耗高，蒸发过程产生的蒸汽还会对大气造成污染，为了解决这一问题，本发明提供了以下技术方案。
发明内容
本发明的目的在于提供一种基于多效蒸发的废水处理装置。
本发明的目的可以通过以下技术方案实现：
一种基于多效蒸发的废水处理装置，包括一效蒸发器、二效蒸发器、三效蒸发器、冷凝器与加热装置，所述一效蒸发器、二效蒸发器与三效蒸发器依次连接，三效蒸发器通过第一回流管与冷凝器连接，冷凝器通过管道与加热装置连接，加热装置通过加热蒸汽入口与一效蒸发器接通;
所述一效蒸发器上安装有蒸汽加热盘管，所述二效蒸发器与三效蒸发器上均安装有液体加热盘管、蒸汽加热盘管与高温冷凝水回流口;
所述一效蒸发器、二效蒸发器与三效蒸发器上均设置有加热蒸汽入口、废水料入口、加热蒸汽出口、增效蒸汽出口、内循环出口、内循环入口、排料口与高温冷凝液出口，加热蒸汽入口与加热蒸汽出口均与蒸发器内的蒸汽加热盘管接通，所述增效蒸汽出口用于引出蒸发器内废水受热蒸发产生的热蒸汽;
所述一效蒸发器上的加热蒸汽出口与增效蒸汽出口分别通过管道与二效蒸发器上的加热蒸汽入口连接，所述二效蒸发器上的加热蒸汽出口与增效蒸汽出口分别通过管道与三效蒸发器上的加热蒸汽入口连接，所述三效蒸发器上的加热蒸汽出口与增效蒸汽出口连接第一回流管的一端，第一回流管的另一端连通冷凝器，冷凝器通过第二回流管与高温冷凝水回流口连接，冷凝器内安装有回流泵，高温冷凝水回流口与液体加热盘管连通;
所述高温冷凝液出口通过进液管与冷凝器接通，冷凝器通过管道与加热装置连接，加热装置将加热产生的加热蒸汽导向加热蒸汽入口中对蒸发器进行加热。
作为本发明的进一步方案，所述内循环出口与所述内循环入口通过内循环管道连通，内循环管道上安装有内循环泵。
作为本发明的进一步方案，该废水处理装置的工作方法包括如下步骤：
通过加热装置加热产生加热蒸汽，热蒸汽进入蒸发器内加热，前一效蒸发器加热产生的热蒸汽与未液化的初始加热蒸汽会进入次一效蒸发器中进行加热，三效蒸发器中产生的热蒸汽通过第一回流管进入冷凝器内;
一效蒸发器、二效蒸发器与三效蒸发器中产生的冷凝水通过进液管进入冷凝器内，再通过冷凝器内的回流泵回流至二效蒸发器与三效蒸发器中对废水进行加热，这时冷凝器中不通入冷凝水;
当二效蒸发器与三效蒸发器中废水的温度上升到仅低于冷凝水15-25摄氏度时，不再将冷凝水回流至二效蒸发器与三效蒸发器中，并向冷凝器中通入冷凝水对三效蒸发器排出的为凝结水蒸气进行冷凝液化。
本发明的有益效果:本发明所述的一种基于多效蒸发的废水处理装置，能够有效利用能量，减少加热过程中的能量损耗，同时还提高了整体的加热升温速度，整个加热过程中不会产生蒸汽排放，因此不会对空气造成污染。
