申请日2018.08.10
公开(公告)日2018.11.27
IPC分类号C02F9/10
摘要
本发明公开了一种便于清理淤泥的废水处理池，包括底座，所述底座的顶部外壁上焊接有工具箱，且工具箱顶部外壁的一侧焊接有等距离分布的支撑板，所述支撑板的顶部外壁上焊接有同一个水处理箱，且水处理箱的一侧外壁通过螺栓固定有太阳能电池板，所述工具箱顶部外壁的中间位置焊接有搅拌箱，且工具箱顶部外壁靠近搅拌箱的位置焊接有淤泥箱，所述工具箱的底部内壁上通过螺栓固定有等距离分布的搅拌装置。本发明可以分别放入废水和反应液，并可以加速搅拌，使得反应加快，充分减少固体废物，提高装置的适用性，使得废水经过高温杀毒处理，充分杀死废水中的病菌，降解微生物，减少污染，达到排放的标准。
权利要求书

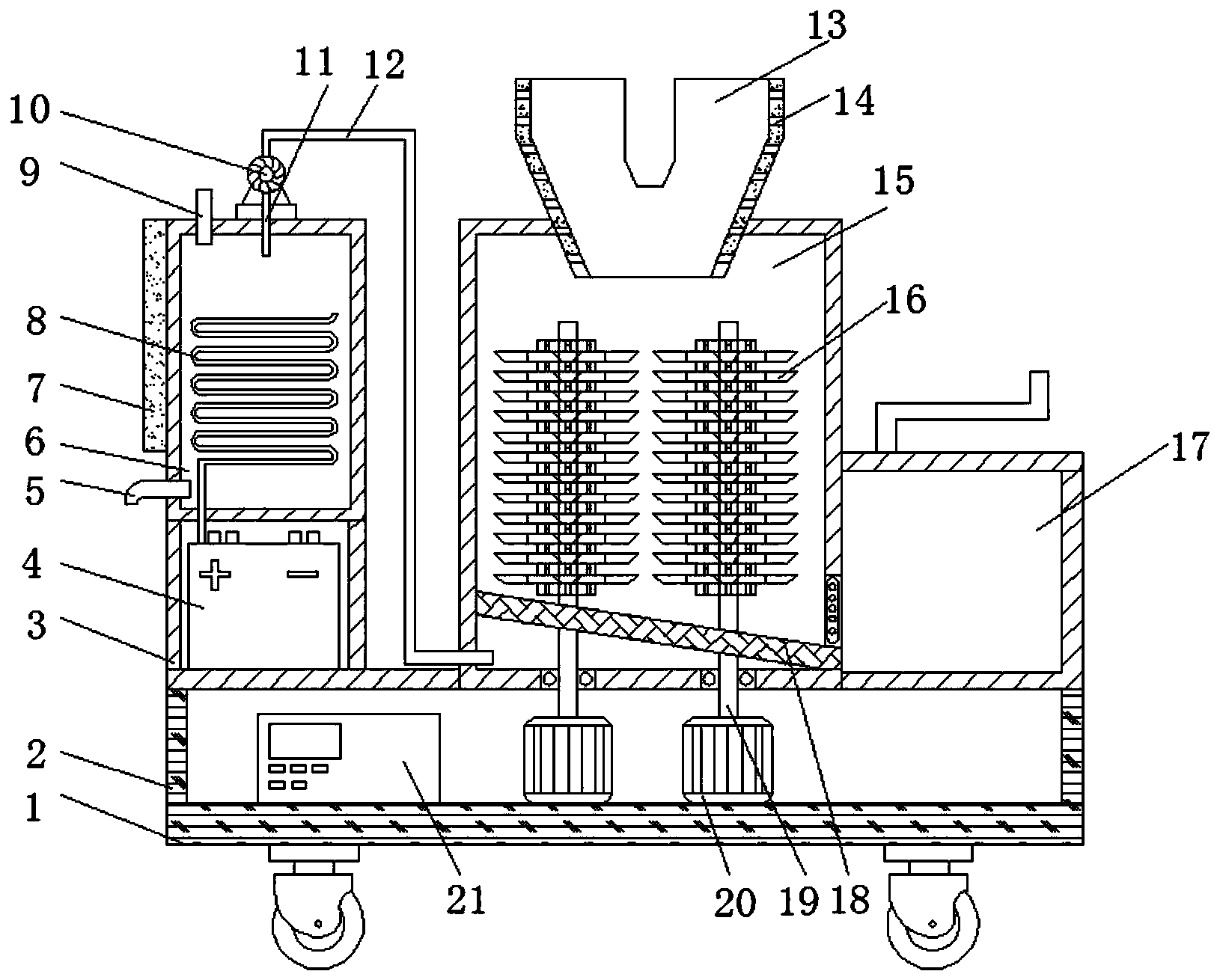

1.一种便于清理淤泥的废水处理池，包括底座(1)，其特征在于，所述底座(1)的顶部外壁上焊接有工具箱(2)，且工具箱(2)顶部外壁的一侧焊接有等距离分布的支撑板(3)，所述支撑板(3)的顶部外壁上焊接有同一个水处理箱(6)，且水处理箱(6)的一侧外壁通过螺栓固定有太阳能电池板(7)，所述工具箱(2)顶部外壁的中间位置焊接有搅拌箱(15)，且工具箱(2)顶部外壁靠近搅拌箱(15)的位置焊接有淤泥箱(17)，所述工具箱(2)的底部内壁上通过螺栓固定有等距离分布的搅拌装置，且搅拌装置包括电机(20)，所述搅拌箱(15)一侧外壁靠近电机(20)的位置开有第一通孔，所述电机(20)输出轴的顶端焊接有传动轴(19)，且传动轴(19)通过第一通孔与搅拌箱(15)相连通，所述传动轴(19)的圆周外壁上焊接有等距离分布的固定杆，且固定杆的两端外壁均焊接有刀片(16)，所述搅拌箱(15)的一侧内壁上焊接有滤网(18)，且搅拌箱(15)一侧外壁靠近滤网(18)的位置开有第二通孔，所述第二通孔的一侧内壁上焊接有第一阀门。
2.根据权利要求1所述的一种便于清理淤泥的废水处理池，其特征在于，所述搅拌箱(15)的顶部外壁上焊接有第二进料斗(14)，且第二进料斗(14)相对的一侧内壁上焊接有第一进料斗(13)。
3.根据权利要求1所述的一种便于清理淤泥的废水处理池，其特征在于，所述工具箱(2)的顶部外壁上通过螺栓固定有蓄电池(4)，且蓄电池(4)位于水处理箱(6)的正下方。
4.根据权利要求3所述的一种便于清理淤泥的废水处理池，其特征在于，所述蓄电池(4)的正负极焊接有电热管(8)，且电热管(8)位于水处理箱(6)的内部。
5.根据权利要求1所述的一种便于清理淤泥的废水处理池，其特征在于，所述水处理箱(6)的一侧外壁上焊接有排水管(5)，且水处理箱(6)的顶部外壁上焊接有出气管(9)，水处理箱(6)的顶部外壁上通过螺栓固定有水泵(10)，水泵(10)的进水口内壁上焊接有进水管(12)，水泵(10)的出水口内壁上焊接有出水管(11)，进水管(12)与搅拌箱(15)相连通，出水管(11)与水处理箱(6)相连通。
6.根据权利要求1所述的一种便于清理淤泥的废水处理池，其特征在于，所述工具箱(2)的底部内壁上焊接有控制箱(21)，且控制箱(21)的底部内壁上通过螺栓固定有处理器。
7.根据权利要求3所述的一种便于清理淤泥的废水处理池，其特征在于，所述蓄电池(4)、水泵(10)和电机(20)均连接有开关，且开关通过信号线与处理器相连。
说明书
一种便于清理淤泥的废水处理池
技术领域
本发明涉及废水处理技术领域，尤其涉及一种便于清理淤泥的废水处理池。
背景技术
污水，通常是指受到一定污染的、来自生活和生产排出的废水。污水处理，是指为使污水达到排水某一水体或再次使用的水质要求，对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
但现有的污水处理设备功能较为简单，只是将污水简单处理一下就排放出去，容易堆积淤泥，导致污水处理设备净化污水效果越来越差，因此亟需一种便于清理淤泥的废水处理池来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种便于清理淤泥的废水处理池。
为了实现上述目的，本发明采用了如下技术方案：
一种便于清理淤泥的废水处理池，包括底座，所述底座的顶部外壁上焊接有工具箱，且工具箱顶部外壁的一侧焊接有等距离分布的支撑板，所述支撑板的顶部外壁上焊接有同一个水处理箱，且水处理箱的一侧外壁通过螺栓固定有太阳能电池板，所述工具箱顶部外壁的中间位置焊接有搅拌箱，且工具箱顶部外壁靠近搅拌箱的位置焊接有淤泥箱，所述工具箱的底部内壁上通过螺栓固定有等距离分布的搅拌装置，且搅拌装置包括电机，所述搅拌箱一侧外壁靠近电机的位置开有第一通孔，所述电机输出轴的顶端焊接有传动轴，且传动轴通过第一通孔与搅拌箱相连通，所述传动轴的圆周外壁上焊接有等距离分布的固定杆，且固定杆的两端外壁均焊接有刀片，所述搅拌箱的一侧内壁上焊接有滤网，且搅拌箱一侧外壁靠近滤网的位置开有第二通孔，所述第二通孔的一侧内壁上焊接有第一阀门。
优选的，所述搅拌箱的顶部外壁上焊接有第二进料斗，且第二进料斗相对的一侧内壁上焊接有第一进料斗。
所述工具箱的顶部外壁上通过螺栓固定有蓄电池，且蓄电池位于水处理箱的正下方。
优选的，所述蓄电池的正负极焊接有电热管，且电热管位于水处理箱的内部。
优选的，所述水处理箱的一侧外壁上焊接有排水管，且水处理箱的顶部外壁上焊接有出气管，水处理箱的顶部外壁上通过螺栓固定有水泵，水泵的进水口内壁上焊接有进水管，水泵的出水口内壁上焊接有出水管，进水管与搅拌箱相连通，出水管与水处理箱相连通。
优选的，所述工具箱的底部内壁上焊接有控制箱，且控制箱的底部内壁上通过螺栓固定有处理器。
优选的，所述蓄电池、水泵和电机均连接有开关，且开关通过信号线与处理器相连。
本发明的有益效果为：
1.通过设置的第一进料斗、第二进料斗、电机、传动轴和刀片，可以分别放入废水和反应液，并可以加速搅拌，使得反应加快，充分减少固体废物，提高装置的适用性。
2.通过设置的蓄电池和电加热管，使得废水经过高温杀毒处理，充分杀死废水中的病菌，降解微生物，减少污染，达到排放的标准。
3.通过设置的太阳能电池板和蓄电池，可以吸收太阳能，并将其存储在蓄电池中，增加了装置的节能环保的功能，扩大装置的使用范围,该装置结构新颖，设计合理，制造成本低，使用方便，满足人们的需求。
