申请日2018.09.09
公开(公告)日2018.12.28
IPC分类号F16K5/06; F16K27/06; B01D35/04; B01D29/56; B01D29/03
摘要
本发明公开了一种物联网监控阀门式污水过滤装置，包括球阀本体，设置在球阀本体内部的进水腔、连接腔、排污腔与出水腔，所述球阀本体内设有阀芯，所述阀芯的顶端与转轴的底端固定连接，位于球阀本体外部的所述转轴的顶端通过螺栓与阀杆固定连接，所述进水腔的右端通过连接腔与排污腔的一端连通，所述排污腔的另一端通过螺栓固定安装有密封板，所述排污腔呈倾斜设置，所述排污腔靠近连接腔的圆周内壁固定安装有固定环，所述固定环面向密封板的一个侧面开设有卡接槽，所述排污腔内设置有过滤套，所述过滤套呈圆柱结构。该物联网监控阀门式污水过滤装置，具有易于清洁、过滤效果好的高度等优点，可以普遍推广使用。
权利要求书

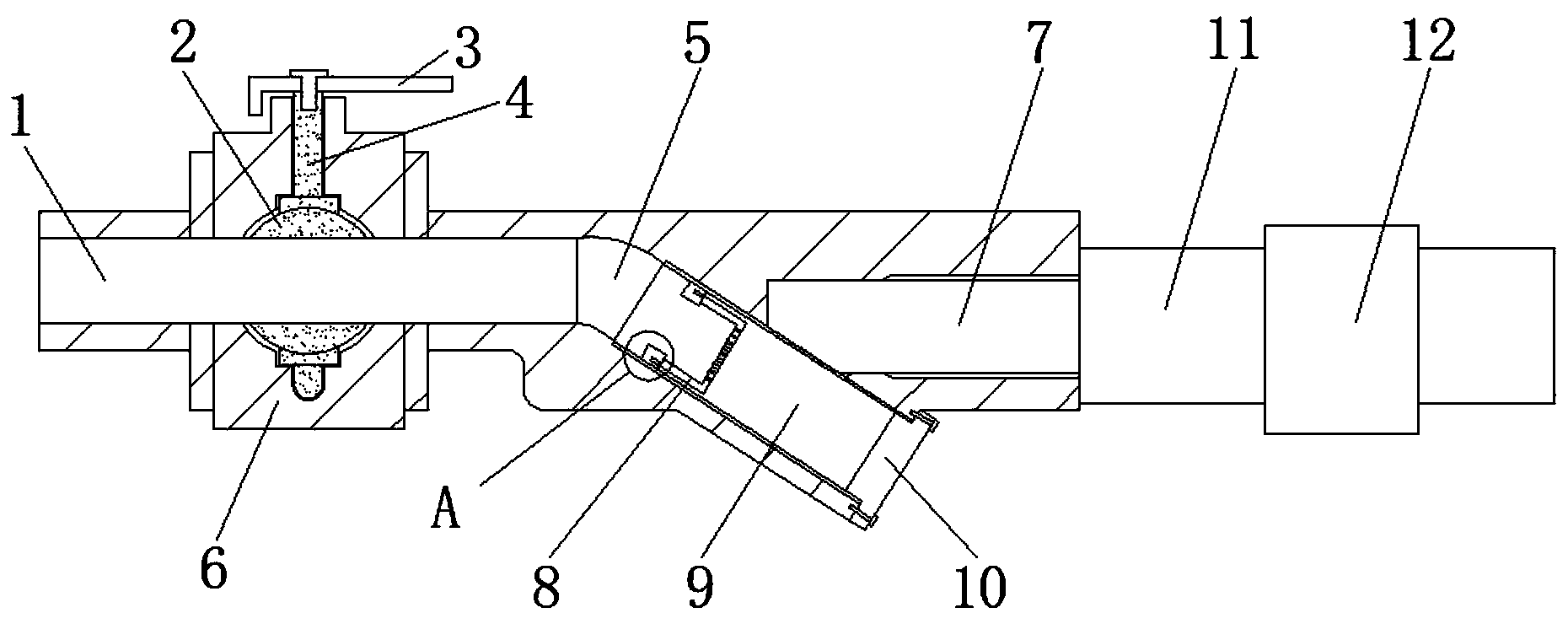

1.一种物联网监控阀门式污水过滤装置，包括球阀本体(6)，设置在球阀本体(6)内部的进水腔(1)、连接腔(5)、排污腔(9)与出水腔(7)，其特征在于：所述球阀本体(6)内设有阀芯(2)，所述阀芯(2)的顶端与转轴(4)的底端固定连接，位于球阀本体(6)外部的所述转轴(4)的顶端通过螺栓与阀杆(3)固定连接，所述进水腔(1)的右端通过连接腔(5)与排污腔(9)的一端连通，所述排污腔(9)的另一端通过螺栓固定安装有密封板(10)，所述排污腔(9)呈倾斜设置，所述排污腔(9)靠近连接腔(5)的圆周内壁固定安装有固定环(22)，所述固定环(22)面向密封板(10)的一个侧面开设有卡接槽(23)，所述排污腔(9)内设置有过滤套(8)，所述过滤套(8)呈圆柱结构，所述过滤套(8)的内部开设有用于通过的内腔，所述过滤套(8)的一端开设有圆形开口，所述过滤套(8)的另一端均匀开设有一组第一滤孔(15)，所述过滤套(8)内部的内腔一端与圆形开口连通，另一端与第一滤孔(15)连通，位于圆形开口一端的所述过滤套(8)的外壁设置有主连接螺纹(13);
固定环(22)上的卡接槽(23)的内壁设置有副连接螺纹，所述过滤套(8)通过主连接螺纹(13)与固定环(22)上的副连接螺纹连接，从而固定安装于排污腔(9)内部。
说明书
一种物联网监控阀门式污水过滤装置
技术领域
本发明属于物联网技术领域，具体涉及一种物联网监控阀门式污水过滤装置。
背景技术
球阀，启闭件(阀芯)由阀杆带动，并绕球阀轴线作旋转运动的阀门。球阀可用于流体的调节与控制，其中硬密封V型球阀，其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。
物联网是新一代信息技术的重要组成部分，也是“信息化”时代的重要发展阶段。顾名思义，物联网就是物物相连的互联网，这有两层意思：其一，物联网的核心和基础仍然是互联网，是在互联网基础上的延伸和扩展的网络;其二，其用户端延伸和扩展到了任何物品与物品之间，进行信息交换和通信，也就是物物相息。
滤水阀门是目前工业中经常会用到的设备，现有的滤水阀门由于结构设计的不合理已经不能满足人们的需求，因此亟需设计一种物联网监控阀门式污水过滤装置以解决这一问题。
发明内容
本发明的目的在于提供一种物联网监控阀门式污水过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种物联网监控阀门式污水过滤装置，包括球阀本体，设置在球阀本体内部的进水腔、连接腔、排污腔与出水腔，所述球阀本体内设有阀芯，所述阀芯的顶端与转轴的底端固定连接，位于球阀本体外部的所述转轴的顶端通过螺栓与阀杆固定连接，所述进水腔的右端通过连接腔与排污腔的一端连通，所述排污腔的另一端通过螺栓固定安装有密封板，所述排污腔呈倾斜设置，所述排污腔靠近连接腔的圆周内壁固定安装有固定环，所述固定环面向密封板的一个侧面开设有卡接槽，所述排污腔内设置有过滤套，所述过滤套呈圆柱结构，所述过滤套的内部开设有用于通过的内腔，所述过滤套的一端开设有圆形开口，所述过滤套的另一端均匀开设有一组第一滤孔，所述过滤套内部的内腔一端与圆形开口连通，另一端与第一滤孔连通，位于圆形开口一端的所述过滤套的外壁设置有主连接螺纹。
优选的，所述固定环上的卡接槽的内壁设置有副连接螺纹，所述过滤套通过主连接螺纹与固定环上的副连接螺纹连接，从而固定安装于排污腔内部。
优选的，所述排污腔中部的圆周侧壁开设有第二滤孔，所述出水腔的左端通过第二滤孔与排污腔连通，所述出水腔的右端固定连接有出水管。
优选的，所述出水管的圆周管身上套设有环状结构的水质监控部件，所述水质监控部件与远程监控部件数据连接，所述水质监控部件和远程监控部件均与电源部件电性连接。
优选的，所述水质监控部件内部设置有传感器部件和信息发射部件，所述远程监控部件内部设置有信息接收部件、单片机和信息存储部件。
优选的，所述传感器部件的数据输出端与信息发射部件的数据输入端连接，所述信息发射部件的数据输出端与信息接收部件的数据输入端连接，所述信息接收部件的数据输出端与单片机的数据输入端连接，所述单片机的数据输出端与信息存储部件的数据输入端连接。
优选的，所述密封板包括第一圆柱板和第二圆柱板，第一圆柱板的一端和第二圆柱板的一端固定连接，所述密封板为一体成型结构，第一圆柱板的轴线和第二圆柱板的轴线位于同一条直线上。
优选的，第一圆柱板卡入排污腔内部，第一圆柱板的圆周面与排污腔的圆周内壁贴合，第二圆柱板的外缘通过螺栓固定安装于位于排污腔外端的球阀本体上。
本发明的技术效果和优点：该物联网监控阀门式污水过滤装置，排污腔内通过螺纹固定安装有过滤套，过滤套的一端开设有第一滤孔，排污腔中部的圆周侧壁开设有第二滤孔，出水腔的左端通过第二滤孔与排污腔连通，通过第一滤孔对污水进行初步过滤，杂质留在过滤套内，通过第二滤孔对污水进行二次过滤，杂质留在排污腔下部，增强了过滤效果;通过拧下密封板上的螺栓将密封板拆下，对排污腔进行清洁，通过旋转过滤套将过滤套拆下，对过滤套内部进行清洁，清洁工作简单容易，劳动强度低。
