申请日2018.09.10
公开(公告)日2018.12.28
IPC分类号C02F1/72; C02F101/30
摘要
本发明属于有机污水处理技术领域，具体的说是一种基于芬顿反应的有机废水处理装置，包括箱体、进水管、排水管、曝气管和搅拌模块;箱体底部设有芬顿反应亚铁盐和双氧水进口，箱体一侧设有进水管，箱体另一侧设有排水管，箱体底部设有曝气管，曝气管用于向箱体内通入臭氧;箱体内部设有搅拌模块;搅拌模块包括电机、支撑筒、支撑杆、连杆、半球盒、滚轮、拉绳和弹性网，半球盒绕电机输出轴旋转能够挤压到弹性网。本发明通过搅拌模块的半球盒挤压并推动滚轮旋转，滚轮旋转并通过拉绳拉伸弹性网，弹性网在另一个半球盒挤压和拉绳的作用下上下晃动，对污水进行搅拌，增加污水的流动性，从而提高有机废水的处理效率。
权利要求书

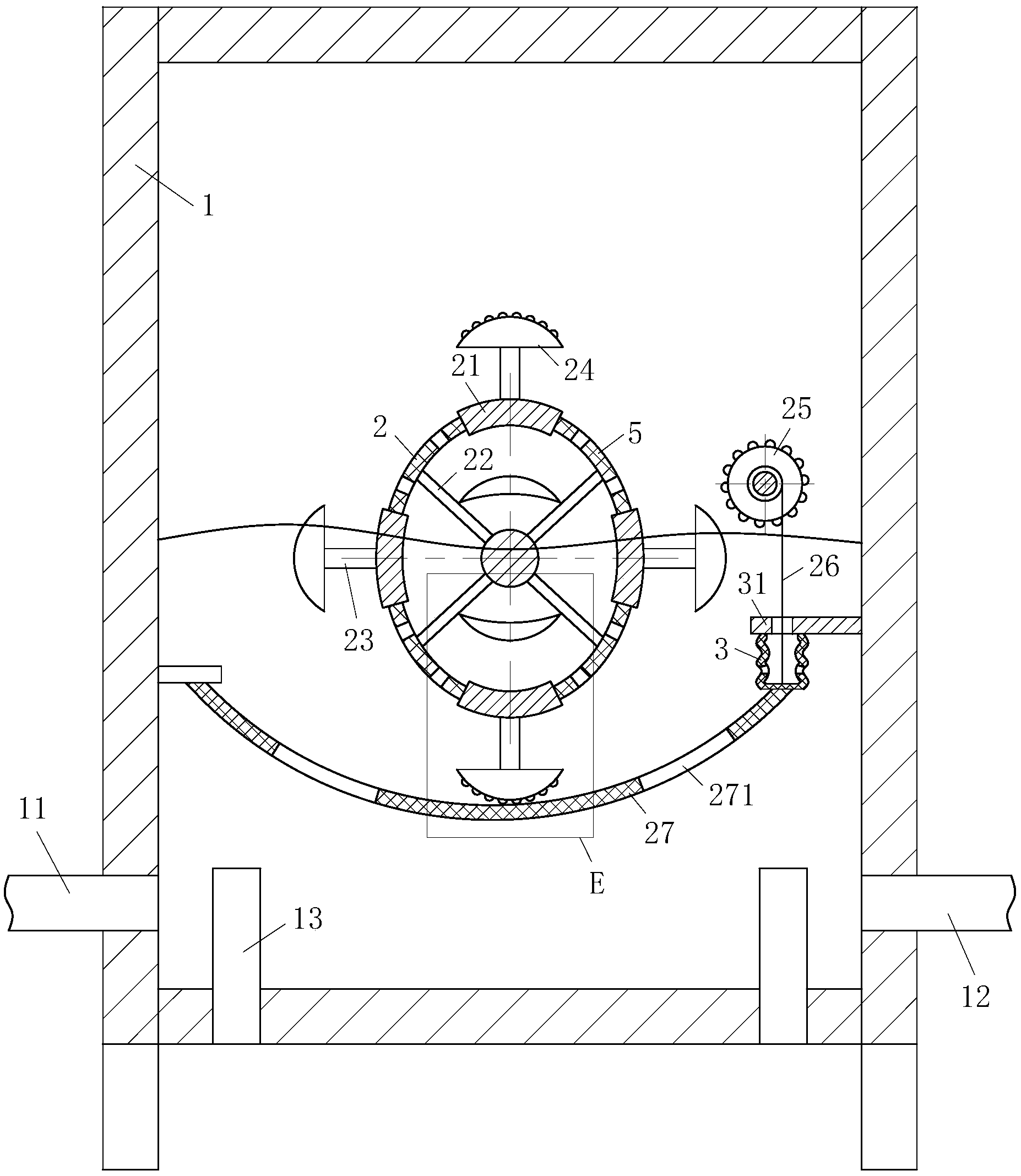

1.一种基于芬顿反应的有机废水处理装置，包括箱体(1)、进水管(11)、排水管(12)、曝气管(13)和搅拌模块(2);所述箱体(1)底部设有芬顿反应亚铁盐和双氧水进口，所述箱体(1)一侧设有进水管(11)，所述箱体(1)另一侧设有排水管(12)，所述箱体(1)底部设有曝气管(13)，所述曝气管(13)用于向箱体(1)内通入臭氧;所述箱体(1)内部设有搅拌模块(2);其特征在于：所述搅拌模块(2)包括电机、支撑筒(21)、支撑杆(22)、连杆(23)、半球盒(24)、滚轮(25)、拉绳(26)和弹性网(27);所述电机安装在箱体(1)外部，所述支撑筒(21)通过一组支撑杆(22)固定安装在电机的输出轴上;所述支撑筒(21)外圈径向设有一组连杆(23)，所述连杆(23)端头设有半球盒(24);所述支撑筒(21)侧边设有转动安装在箱体(1)内壁上的滚轮(25)，所述滚轮(25)转轴内设有扭簧;所述滚轮(25)和半球盒(24)表面设有能够相互咬合的齿;所述滚轮(25)侧边固定连接绕线盘;所述绕线盘连接拉绳(26)一端，所述拉绳(26)另一端固定连接在弹性网(27)一端;所述弹性网(27)另一端固定安装在箱体(1)内壁上，所述弹性网(27)表面设有一组流通槽(271)，半球盒(24)绕电机输出轴旋转能够挤压到弹性网(27)。
2.根据权利要求1所述的一种基于芬顿反应的有机废水处理装置，其特征在于：弹性网(27)连接拉绳(26)的一端设有压缩气囊(3)，所述压缩气囊(3)底部与弹性网(27)固定连接，所述压缩气囊(3)顶部固定安装在支撑板(31)底部，所述支撑板(31)一侧与箱体(1)内壁固定连接。
3.根据权利要求2所述的一种基于芬顿反应的有机废水 处理装置，其特征在于：所述半球盒(24)内弧面设有盖板(4)，所述盖板(4)中部设有槽口。
4.根据权利要求3所述的一种基于芬顿反应的有机废水处理装置，其特征在于：所述支撑筒(21)的横断面设置成椭圆形，支撑筒(21)长轴方向上的两个半球盒(24)在旋转时能够接触到滚轮(25)，其短轴方向上的两个半球盒(24)旋转时不与滚轮(25)接触，所述支撑筒(21)上间隔设置一组橡胶片(5)，所述支撑杆(22)固定连接在橡胶片(5)上。
5.根据权利要求1所述的一种基于芬顿反应的有机废水处理装置，其特征在于：所述连杆(23)内滑动安装支杆(6)，所述支杆(6)一端与半球盒(24)内弧面固连，支杆(6)另一端插接到第一弧形板(7)中部通孔内，所述支杆(6)外圈固定连接橡胶球(61)，所述第一弧形板(7)固定连接在第二弧形板(8)外弧面，所述第二弧形板(8)一端与一个支撑杆(22)固定连接，第二弧形板(8)另一端与相邻的一个支撑杆(22)固定连接。
6.根据权利要求5所述的一种基于芬顿反应的有机废水处理装置，其特征在于：第一弧形板(7)与第二弧形板(8)之间的空腔的形状为弦月形。
说明书
一种基于芬顿反应的有机废水处理装置
技术领域
本发明属于有机污水处理技术领域，具体的说是一种基于芬顿反应的有机废水处理装置。
背景技术
工业废水(如化工、制药、印染等)中存在大量难降解有机污染物，经过传统生化工艺处理后，难降解有机污染物仍然残留于生化尾水中，造成工业废水生化尾水达不到排放标准，同时生态毒性较高，对水环境造成严重危害。因此，对工业废水进行有效深度处理是目前工业废水处理面临的普遍和关键问题。
通过常规的物理、化学、生物方法难以满足其净化要求，这就不得不考虑其它处理方法。随着研究的不断深入，高级氧化技术应运而生并有了显著进展，高级氧化(AOPs)技术是通过各种光、声、电，磁等物理化学过程产生大量活性极强的自由基，该自由基具有强氧化性。通过这种强氧化性来降解水中有机物，最终被氧化分解为CO2和H2O。根据产生自由基的方式和反应条件的不同，可将其分为光化学氧化、声化学氧化、臭氧氧化、电化学氧化、芬顿氧化等。
现有技术中也出现了一些污水氧化处理的技术方案，如申请号为2012206377417的一项中国专利公开了一种污水高级氧化系统，所述主反应罐底部设置有带有曝气头的臭氧进气口、以及芬顿反应亚铁盐和双氧水进口和放空口;所述主反应罐顶部安装有超声波换能器、搅拌器、紫外灯管和放气口;所述主反应罐两侧的垂直方向上等距设有多个取样口;所述臭氧发生装置通过臭氧进气口连接所述主反应罐，所述超声波发生装置通过超声波换能器连接所述主反应罐，所述酸调节反应罐连接所述主反应罐底部的进水口，所述主反应罐的出水口连接碱及PAM投加反应罐，碱及絮凝剂(PAM)投加反应罐连接所述沉淀池。
该技术方案能够通过不同的组合实现污水处理中多种高级氧化方法的综合应用，但是该方案的混合及搅拌效率较低，箱体内的污水流动性较低，造成污水氧化处理效率较低。
发明内容
为了弥补现有技术的不足，本发明提出的一种基于芬顿反应的有机废水处理装置，通过半球盒挤压并推动滚轮旋转，滚轮旋转并通过拉绳拉伸弹性网，弹性网在另一个半球盒挤压和拉绳的作用下上下晃动，对污水进行搅拌，增加污水的流动性，从而提高有机废水的处理效率。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种基于芬顿反应的有机废水处理装置，包括箱体、进水管、排水管、曝气管和搅拌模块;所述箱体底部设有芬顿反应亚铁盐和双氧水进口，所述箱体一侧设有进水管，所述箱体另一侧设有排水管，所述箱体底部设有曝气管，所述曝气管用于向箱体内通入臭氧;所述箱体内部设有搅拌模块;所述搅拌模块包括电机、支撑筒、支撑杆、连杆、半球盒、滚轮、拉绳和弹性网;所述电机安装在箱体外部，所述支撑筒通过一组支撑杆固定安装在电机的输出轴上;所述支撑筒外圈径向设有一组连杆，所述连杆端头设有半球盒;所述支撑筒侧边设有转动安装在箱体内壁上的滚轮，所述滚轮转轴内设有扭簧;所述滚轮和半球盒表面设有能够相互咬合的齿;所述滚轮侧边固定连接绕线盘;所述绕线盘连接拉绳一端，所述拉绳另一端固定连接在弹性网一端;所述弹性网另一端固定安装在箱体内壁上，所述弹性网表面设有一组流通槽，半球盒绕电机输出轴旋转能够挤压到弹性网。工作时，支撑筒在电机的驱动下旋转，半球盒挤压并推动滚轮旋转，滚轮旋转并通过拉绳拉伸弹性网，弹性网在另一个半球盒挤压和拉绳的作用下上下晃动，对污水进行搅拌，增加污水的流动性，从而提高有机废水的处理效率。
优选的，弹性网连接拉绳的一端设有压缩气囊，所述压缩气囊底部与弹性网固定连接，所述压缩气囊顶部固定安装在支撑板底部，所述支撑板一侧与箱体内壁固定连接。工作时，拉绳拉伸弹性网的同时对压缩气囊进行压缩，压缩气囊内的污水被挤出，从而增加污水的流动性，提高有机废水的处理效率。
优选的，所述半球盒内弧面设有盖板，所述盖板中部设有槽口。半球盒从污水内经过，半球盒内盛满污水，并通过盖板截留在半球盒内，随着半球盒逐渐上升到支撑筒顶部，半球盒内的污水流出，跌落的污水冲击下方的污水，增加了污水的流动性，从而提高有机废水的处理效率。
优选的，所述支撑筒的横断面设置成椭圆形，支撑筒长轴方向上的两个半球盒在旋转时能够接触到滚轮，其短轴方向上的两个半球盒旋转时不与滚轮接触，所述支撑筒上间隔设置一组橡胶片，所述支撑杆固定连接在橡胶片上。半球盒接触到滚轮后先是被滚轮挡住，随着电机的转动，支撑杆挤压并使得橡胶片变形，在半球盒通过滚轮后，橡胶片快速回弹，对污水进行搅动，从而能够提高有机废水的处理效率。
优选的，所述连杆内滑动安装支杆，所述支杆一端与半球盒内弧面固连，支杆另一端插接到第一弧形板中部通孔内，所述支杆外圈固定连接橡胶球，所述第一弧形板固定连接在第二弧形板外弧面，所述第二弧形板一端与一个支撑杆固定连接，第二弧形板另一端与相邻的一个支撑杆固定连接。半球盒转动并挤压到弹性网，弹性网推动支杆外圈的橡胶球穿过第一弧形板中部通孔，使得第一弧形板振动，同时橡胶片也随之变形，通过振动增加污水的流动性，以提高有机废水的处理效率。
优选的，第一弧形板与第二弧形板之间的空腔的形状为弦月形。第一弧形板相对于第二弧形板运动，将空腔内的污水推出，提高污水的流动性，从而提高有机废水的处理效率。
本发明的有益效果如下：
1.本发明通过半球盒挤压并推动滚轮旋转，滚轮旋转并通过拉绳拉伸弹性网，弹性网在另一个半球盒挤压和拉绳的作用下上下晃动，对污水进行搅拌，增加污水的流动性，从而提高有机废水的处理效率。
2.本发明通过在半球盒内弧面设有盖板，半球盒从污水内经过，半球盒内盛满污水，并通过盖板截留在半球盒内，随着半球盒逐渐上升到支撑筒顶部，半球盒内的污水流出，跌落的污水冲击下方的污水，增加了污水的流动性，从而提高有机废水的处理效率。
3.本发明通过弹性网推动支杆外圈的橡胶球穿过第一弧形板中部通孔，使得第一弧形板振动，同时橡胶片也随之变形，通过振动增加污水的流动性，以提高有机废水的处理效率。
