申请日2018.09.10
公开(公告)日2018.12.18
IPC分类号B01F7/08; B01F7/18; B01F13/04; B01F13/10; B01F15/00; B01F15/04
摘要
本发明涉及一种水处理剂物料高压混合装置，属于水处理技术领域。该水处理剂物料高压混合装置，包括竖直搅拌罐、缓冲罐、水平搅拌罐和集料桶，竖直搅拌罐内竖直设置有搅拌桨，竖直搅拌罐上端侧壁设置有第一进料口和第二进料口，第一进料口通过管路连通有液料箱，第一进料口与液料箱之间的管路上设置有增压泵;水平搅拌罐内水平设置有螺旋轴。本发明的水处理剂物料高压混合装置通过增压泵对液料箱内的液体物料进行增压，使其高速进入竖直搅拌罐，高压高速的液体物料快速与其他物料混合，辅助竖直搅拌罐内的搅拌桨进行物料混合，混合效果好，混合效率高。
权利要求书
1.一种水处理剂物料高压混合装置，其特征在于：包括竖直搅拌罐、缓冲罐、水平搅拌罐和集料桶，所述竖直搅拌罐的下端与所述缓冲罐通过管路连通，所述缓冲罐的下端与所述水平搅拌罐的一端通过管路连通，所述水平搅拌罐的另一端与所述集料桶通过管路连通，所述竖直搅拌罐内竖直设置有搅拌桨，所述竖直搅拌罐上端侧壁设置有第一进料口和第二进料口，第一进料口通过管路连通有液料箱，所述第一进料口与所述液料箱之间的管路上设置有增压泵，所述竖直搅拌罐顶部安装有第一电机用于驱动所述搅拌桨;所述水平搅拌罐内水平设置有螺旋轴，所述水平搅拌罐的一端安装有第二电机用于驱动所述螺旋轴。
2.根据权利要求1所述的水处理剂物料高压混合装置，其特征在于：所述第一进料口处设置有第一进料阀和第一流量计。
3.根据权利要求2所述的水处理剂物料高压混合装置，其特征在于：所述第一进料口与所述液料箱之间的管路上设置有压力传感器。
4.根据权利要求3所述的水处理剂物料高压混合装置，其特征在于：所述第二进料口处设置有第二进料阀、第二流量计和进料斗。
5.根据权利要求4所述的水处理剂物料高压混合装置，其特征在于：所述竖直搅拌罐顶部安装有安全泄压阀。
6.根据权利要求5所述的水处理剂物料高压混合装置，其特征在于：所述缓冲罐和水平搅拌罐之间的管路上设置有下料阀。
7.根据权利要求6所述的水 处理剂物料高压混合装置，其特征在于：所述水平搅拌罐和集料桶之间的管路上设置有排料阀。
说明书
一种水处理剂物料高压混合装置
技术领域
本发明涉及一种水处理剂物料高压混合装置，属于水处理技术领域。
背景技术
水处理剂是工业用水、生活用水和废水处理过程中所需的化学药剂。经过这些化学药剂的处理，它可以使水的质量达到一定的要求。其主要作用是控制水垢、污泥的形成，减少泡沫，减少与水接触材料的腐蚀，除去水中悬浮固体和有毒物质，除臭、脱色、软化和稳定水质等。水处理剂按照作用分为缓蚀剂、阻垢剂、絮凝剂、杀菌灭藻剂等。
水处理剂发展方向之一是多功能化，即采用多种有效成分混合。另外，为更好发挥水处理剂的功效，还需要一系列与水处理剂配套使用的药剂，如清洗剂、消泡剂、除氧剂、含油浮选剂、预膜剂等等。因此，物料混合装置是水处理剂生产中重要设备之一。
水处理剂的物料混合装置一般为带搅拌的搪玻璃罐，其工作过程是，首先对液体类原料过滤处理，然后和固体原料在罐中混合搅拌均匀，最后过滤除去不溶物，得成品液体水处理剂。其不足之处是：混合效率低，特别是大批量的混合，时间较长。对于粉料之间的混合，现有技术中一般采用人工混合。
发明内容
本发明要解决的技术问题是，针对现有技术不足，提出一种生产效率高，混合充分的水处理剂物料高压混合装置。

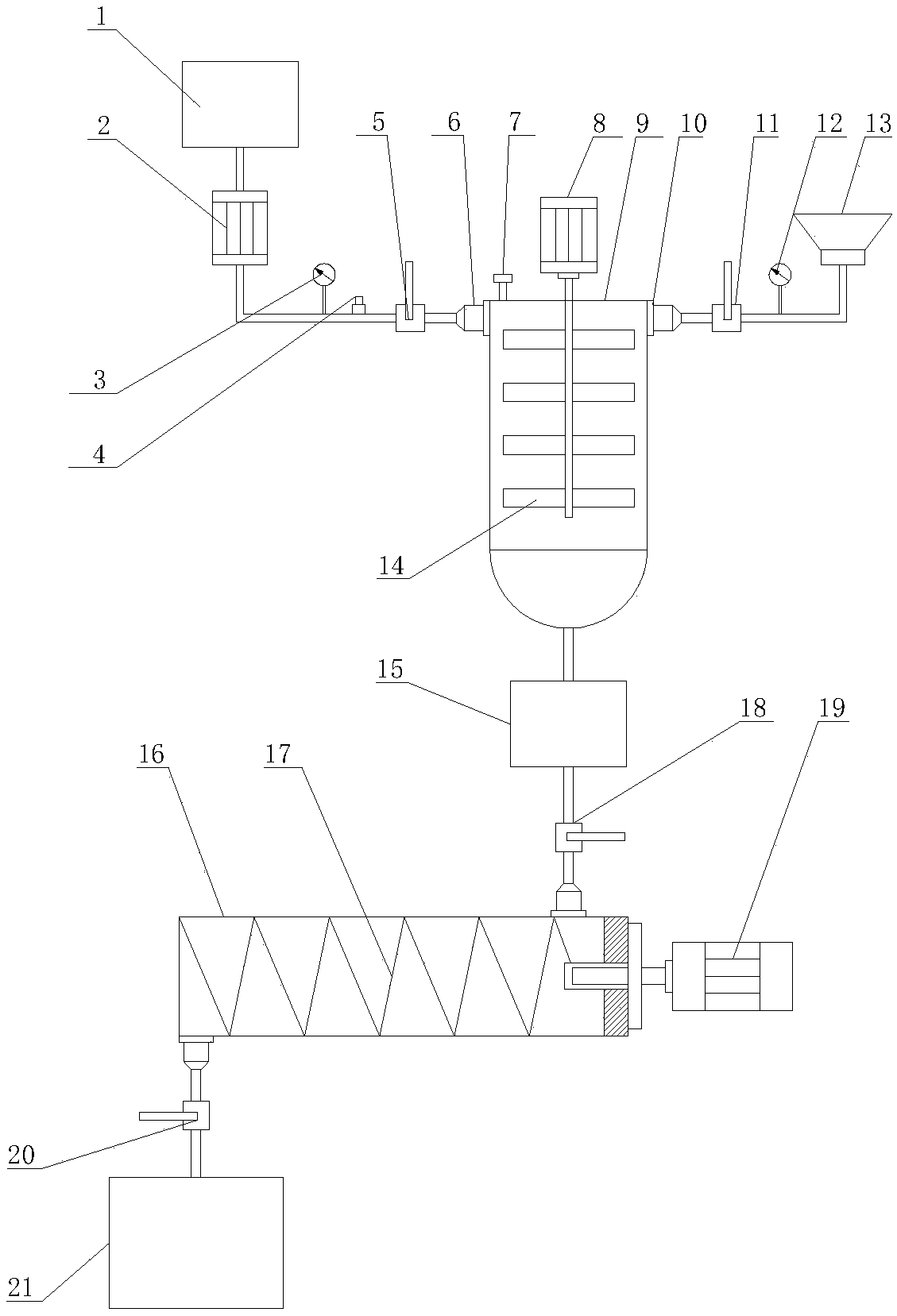

本发明为解决上述技术问题提出的技术方案是：一种水处理剂物料高压混合装置，包括竖直搅拌罐、缓冲罐、水平搅拌罐和集料桶，竖直搅拌罐的下端与缓冲罐通过管路连通，缓冲罐的下端与水平搅拌罐的一端通过管路连通，水平搅拌罐的另一端与集料桶通过管路连通，竖直搅拌罐内竖直设置有搅拌桨，竖直搅拌罐上端侧壁设置有第一进料口和第二进料口，第一进料口通过管路连通有液料箱，第一进料口与液料箱之间的管路上设置有增压泵，竖直搅拌罐顶部安装有第一电机用于驱动搅拌桨;水平搅拌罐内水平设置有螺旋轴，水平搅拌罐的一端安装有第二电机用于驱动螺旋轴。
上述技术方案的改进是：第一进料口处设置有第一进料阀和第一流量计。
上述技术方案的改进是：第一进料口与液料箱之间的管路上设置有压力传感器。
上述技术方案的改进是：第二进料口处设置有第二进料阀、第二流量计和进料斗。
上述技术方案的改进是：竖直搅拌罐顶部安装有安全泄压阀。
上述技术方案的改进是：缓冲罐和水平搅拌罐之间的管路上设置有下料阀。
上述技术方案的改进是：水平搅拌罐和集料桶之间的管路上设置有排料阀。
本发明采用上述技术方案的有益效果是：
(1)本发明的水处理剂物料高压混合装置通过增压泵对液料箱内的液体物料进行增压，使其高速进入竖直搅拌罐，高压高速的液体物料快速与其他物料混合，辅助竖直搅拌罐内的搅拌桨进行物料混合，混合效果好，混合效率高;
(2)本发明的水处理剂物料高压混合装置通过竖直搅拌罐和水平搅拌罐的配合，进行两次混合，混合效果好，并且由于是两次混合，竖直搅拌罐可以一直进行加料持续混合，持续输送初步混合后的物料进入水平搅拌罐进行二次混合，实现了持续生产，生产效率大大提高;
(3)本发明的水处理剂物料高压混合装置通过第一进料阀、第一流量计、第二进料阀和第二流量计，能够精确控制物料的配比，有效提高了水处理剂产品的质量;
(4)本发明的水处理剂物料高压混合装置通过第一进料口与液料箱之间的管路上设置的压力传感器，能够实时了解管路内液体物料的压力情况，方便操作人员及时调整;
(5)本发明的水处理剂物料高压混合装置通过竖直搅拌罐顶部安装的安全泄压阀，在竖直搅拌罐内压力过大时，能够及时释放压力，保证了生产安全。
