申请日2018.09.10
公开(公告)日2018.12.07
IPC分类号C02F9/14
摘要
本案涉及一种污水生态净化处理装置，包括：净化装置本体，包括支架和净化环;支架呈多阶梯且中空的锥状，设于地面;所述净化环为顶部开口的空心环，空心环内设有一隔板，空心环内侧壁上缘处设有进水孔和出水孔，所述进水孔和出水孔设于隔板两侧;所述净化环上的进水孔、出水孔分别与上侧相邻净化环的出水孔、下侧相邻净化环的进水孔通过连接管相连通;所述净化环从上到下内径依次递增的安装固定于支架上;本发明的污水生态净化处理装置，通过吸收、富集、降解、过滤、吸附等对污水进行多重处理，还可作为绿化景观设置于公路、居民区、景区、工厂等附近，净化污水的同时还能美化环境。
权利要求书
1.一种污水生态净化处理装置，其特征在于，包括：
净化装置本体，包括支架和净化环;
所述支架呈多阶梯且中空的锥状，设于地面;
所述净化环为顶部开口的空心环，空心环内设有一隔板，空心环内侧壁上缘处设有进水孔和出水孔，所述进水孔和出水孔设于隔板两侧;所述净化环上的进水孔、出水孔分别与上侧相邻净化环的出水孔、下侧相邻净化环的进水孔通过连接管相连通;
所述净化环有内径依次递增的若干个;
所述净化环从上到下内径依次递增的安装固定于支架上;
太阳能电池模组，其设于净化装置本体顶部，包括太阳能电池板、蓄电池和控制器;
抽提装置，其设于净化装置本体外部或其内部中空处，通过取水管将污水抽提至净化装置本体顶部;
集水装置，其设于净化装置本体底部中空处或地表下，并与所述净化装置本体底部净化环的出水口相连通。
2.如权利要求1所述的污水生态净化处理装置，其特征在于，所述净化环由上到下包括植物净化部、微生物净化和沉降部、过滤净化部，每部包含数个净化环;其中，所述植物净化部各净化环分别种植有水生超富集植物、土培超富集植物以及速生植物。
3.如权利要求1所述的污水生态净化处理装置，其特征在于，所述微生物净化和沉降部投放有固定化微生物，每个净化环内所投放的优势微生物菌种不同，包括具有富集和分解功能的固定化微生物;
所述微生物净化和沉降部内设有疏松多孔的微生物附着体，所述微生物附着体优选陶瓷环、蛭石、沸石、红砖颗粒中的一种或几种;
所述微生物净化和沉降部的净化环内设有加热装置、超声波发生器、气泵和照明装置;
所述加热装置、超声波发生器、气泵和照明装置与所述控制器相连通。
4.如权利要求1所述的污水 生态净化处理装置，其特征在于，所述微生物净化和沉降部的全部或部分净化环采用亚克力或玻璃材质。
5.如权利要求1所述的污水生态净化处理装置，其特征在于，所述微生物净化和沉降部内设有小型观赏植物。
6.如权利要求1所述的污水生态净化处理装置，其特征在于，所述植物净化部内的植物应及时更换或修剪。
7.如权利要求1所述的污水生态净化处理装置，其特征在于，所述进水孔和出水孔处设有滤网。
8.如权利要求1所述的污水生态净化处理装置，其特征在于，所述净化装置本体底部设有支撑足。
9.如权利要求1所述的污水生态净化处理装置，其特征在于，所述净化装置本体内水的最大流速不超过0.1m/s。
10.如权利要求1所述的污水生态净化处理装置，其特征在于，所述抽提装置由太阳能电池模组或外接电源供电。
说明书
污水生态净化处理装置
技术领域
本发明属于水处理领域，具体涉及一种污水生态净化处理装置。
背景技术
随着我国经济的快速发展，人口集中度越来越高，工厂遍地开花，生产和生活污水排放总量不断增加，但污水的处理能力的增长率难以满足日益增加的污水排放量，大量废水未经处理直接进入到各式水体中，超出了水体的自身净化限度，这就导致水生态系统破坏越来越严重，水质性缺水成为一个比较普遍的水生态灾害。当前我国的污水治理现状是，大片土地处于轻污染状态，少部分处于严重污染状态，严重污染的土地需要很长的自然恢复时间，而处于轻污染状态的土地，如不能及时妥善处理，则污染会进一步加重。
目前我国普通的污水处理手段普遍存在以下缺陷：1，对污水处理系统的复杂性认识不足，在控制处理技术研究、工程施工及循环再利用方面只关注单一要素，没有将整体系统化循环处理再利用功能充分应用实际;2，严重缺少多项技术的整体系统化集合研究;3，水生态修复手段单一，整体设计不合理，无统筹协调运行能力;4，忽略了生化及生物复合处理的特殊适用性，导致整体系统推广应用性差。
目前的污水处理，往往需要特定的设备、场地和安装施工，制造、安装和运营维护的成本较高，这也是我国污水的处理能力的增长率一直难有较快增长的原因之一;这些污水处理设备往往占地面积大、缺乏美感并可能产生令人不适的废气和噪音。
针对上述问题，本发明提供一种地下污水处理系统。
发明内容
本发明的目的是提供一种占地面积小、设置灵活，可广泛应用于多种环境的污水处理装置;
本发明的另一个目的是提供一种美观、绿化效果好、净化效果佳的生态净化处理装置。
为了解决上述技术问题，本发明公开了一种污水生态净化处理装置，包括：
净化装置本体，包括支架和净化环;
所述支架呈多阶梯且中空的锥状，设于地面;

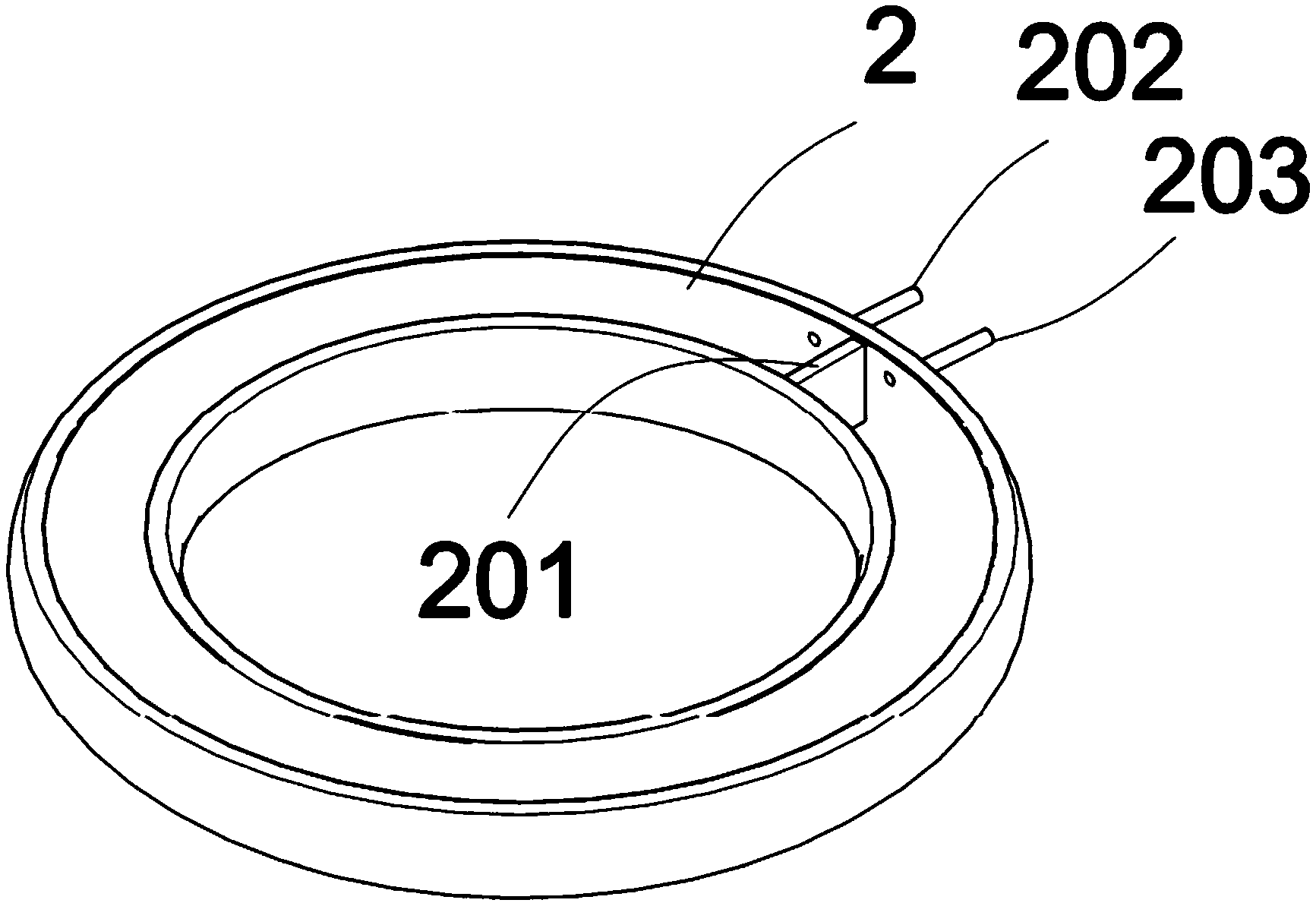

所述净化环为顶部开口的空心环，空心环内设有一隔板，空心环内侧壁上缘处设有进水孔和出水孔，所述进水孔和出水孔设于隔板两侧;所述净化环上的进水孔、出水孔分别与上侧相邻净化环的出水孔、下侧相邻净化环的进水孔通过连接管相连通;
所述净化环有内径依次递增的若干个;
所述净化环从上到下内径依次递增的安装固定于支架上;太阳能电池模组，其设于净化装置本体顶部，包括太阳能电池板、蓄电池和控制器;
抽提装置，其设于净化装置本体外部或其内部中空处，通过取水管将污水抽提至净化装置本体顶部;
集水装置，其设于净化装置本体底部中空处或地表下，并与所述净化装置本体底部净化环的出水口相连通。
优选的是，所述净化环由上到下包括植物净化部、微生物净化和沉降部、过滤净化部，每部包含数个净化环;其中，所述植物净化部各净化环分别种植有水生超富集植物、土培超富集植物以及速生植物。污水从顶部净化环进入，经过植物净化部的截留、吸收和富集，微生物净化和沉降部的分解、富集与沉降，过滤净化部的最终过滤吸附和，使本发明的污水生态净化处理装置具对污水中的有毒、有机物质具有较好的净化能力，对重金属也有一定的吸附和富集效果。另外，立体设置的净化环内大量植物的种植还使本发明整体绿意盎然，十分美观，可作为绿化景观设置于公路、居民区、景区、工厂等附近，美化环境的同时净化污水。
优选的是，所述微生物净化和沉降部投放有固定化微生物，每个净化环内所投放的优势微生物菌种不同，包括具有富集和分解功能的固定化微生物;固定化微生物的投放应根据季节、温度、污水中主要污染物成分、污水处理量的变化来进行投放，使相应净化微生物始终为优势菌种，确保净化效果。
所述微生物净化和沉降部内设有疏松多孔的微生物附着体，所述微生物附着体优选陶瓷环、蛭石、沸石、红砖颗粒中的一种或几种;微生物附着体有利于多种微生物的稳定附着，当微生物附着体上的微生物群落达到平衡后，对污水中的有机成分有较好的综合净化效果。
所述微生物净化和沉降部的净化环内设有加热装置、超声波发生器、气泵和照明装置。
所述加热装置、超声波发生器、气泵和照明装置与所述控制器相连通。，温度降低时，微生物净化效果降低，加热装置有利于保证净化效果;超声波发生器启动时，污水中氧气含量快速降低，迅速营造厌氧环境;超声波发生器、气泵和照明装置可使净化环持续保持有光缺氧、黑暗缺氧、有光富氧、黑暗富氧的微生物处理环境，还能在昼夜更替间使净化环在不同的微生物处理环境下进行切换，方便进行管理和针对不同污染物采用不同的处理环境和处理方法。
优选的是，所述微生物净化和沉降部的全部或部分净化环采用亚克力或玻璃材质。采用亚克力或玻璃材质，保证采光充足，另外，透明材质还使本发明整体上更加美观，尤其在夜间照明灯开启时，尤为靓丽。
优选的是，所述微生物净化和沉降部内设有小型观赏植物，使本发明整体更为美观。
优选的是，所述植物净化部内的植物应及时更换或修剪，重金属容易在植物头部富集，修剪能使超富集植物始终保持旺盛的富集能力。
优选的是，所述进水孔和出水孔处设有滤网。
优选的是，所述净化装置本体底部设有支撑足。
优选的是，所述净化装置本体内水的最大流速不超过0.1m/s。水流速度越慢，净化效果越好，必要时，可封闭各进水孔和出水孔，使其内污水得到更为彻底的净化。
优选的是，所述抽提装置由太阳能电池模组或外接电源供电。
本发明的污水生态净化处理装置，通过吸收、富集、降解、过滤、吸附等对污水进行多重处理，根据不同的污染物成分选择不同的植物和微生物，可以在流水状态下起到较好的净化效果，同时，本发明在立体结构内大量栽植各种植物，使本发明整体绿意盎然，十分美观，可作为绿化景观设置于公路、居民区、景区、工厂等附近，净化污水的同时还能美化环境。
