申请日2018.08.11
公开(公告)日2018.11.30
IPC分类号C02F1/52; C02F11/12; B01D46/10
摘要
本发明涉及环保设备的技术领域，特别是涉及一种市政环保污水沉降处理装置，其可对不同位置的清液进行排出，提高使用可靠性;同时可对沉降后和未沉降的污水进行分隔，提高使用效果;且增强絮凝剂与污水间的混匀效果，提高沉降效果，增强使用效果;同时可对污泥在通过污泥脱水机进行脱水过程中产生的废气进行处理，改善周围环境，提高使用性;包括底座、支架、工作箱、输入管、输出管、进料管、出料管和污泥脱水机;还包括固定件、调节件和筛板;还包括两组搅拌器;还包括净化件、支撑架和连通管，连通管设置在污泥脱水机排气口上;还包括放置架、第一伸缩电机、连接软管、连接硬管和支板，连接软管设置在输出管输入端上。
权利要求书

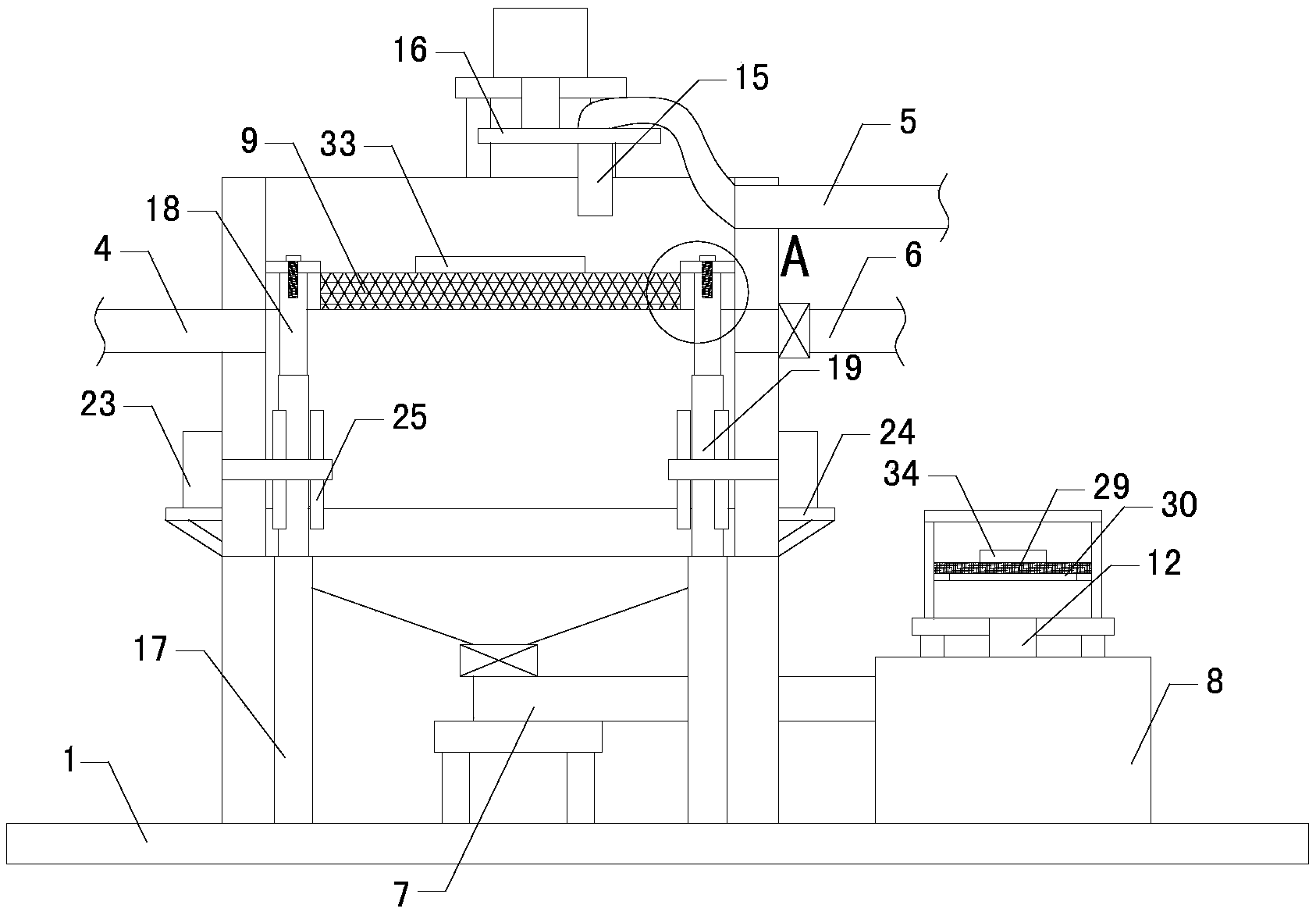

1.一种市政环保污水沉降处理装置，包括底座1、支架2、工作箱3、输入管4、输出管5、进料管6、出料管7和污泥脱水机8，支架设置在底座顶端左半区域上，工作箱设置在支架顶端，工作箱内设置有工作腔，工作箱顶端设置有箱口，输入管和输出管分别设置在工作箱左端下半区域和右端上侧，进料管设置在工作箱右端，且进料管上设置有控制阀，出料管设置在工作箱底端，并在出料管上设置有单向阀，污泥脱水机设置在出料管输出端上，且污泥脱水机底端与底座顶端右半区域连接;其特征在于，还包括固定件、调节件和筛板9，调节件设置在工作箱上，固定件设置在调节件输出端上，且固定件位于工作箱内，筛板设置在固定件上，且筛板位于输出管输入口和进料管输出口之间;还包括两组搅拌器10，两组搅拌器分别设置在工作箱左端下侧和右端下侧上，且两组搅拌器输出端均位于工作箱内;还包括净化件、支撑架11和连通管12，支撑架设置在底座顶端右半区域上，净化件设置在支撑架上，连通管设置在污泥脱水机排气口上，且连通管输出端穿过支撑架并伸入至净化件内;还包括放置架、第一伸缩电机13、连接软管14、连接硬管15和支板16，放置架设置在工作箱上，第一伸缩电机设置在放置架顶端，第一伸缩电机的底部输出端上设置有第一驱动杆，支板设置在第一驱动杆底端，连接软管设置在输出管输入端上，连接硬管设置在支板底端右侧，且连接软管输出端穿过支板并与连接硬管输入端连通。
2.如权利要求1所述的一种市政环保污水沉降处理装置，其特征在于，所述调节件包括四组第二伸缩电机17和四组连接杆18，四组第二伸缩电机分别设置在工作箱底端左前侧、左后侧、右前侧和右后侧上，且四组第二伸缩电机底端均与底座顶端左半区域连接，四组第二伸缩电机的顶部输出端上均设置有第二驱动杆19，四组连接杆均位于工作箱内，且四组第二驱动杆顶端分别与四组连接杆底端连接。
3.如权利要求2所述的一种市政环保污水沉降处理装置，其特征在于，所述固定件包括固定框20、四组固定板21和四组螺钉22，固定框套装在筛板外侧壁上，且固定框外侧壁与工作箱上半区域内侧壁接触，四组固定板分别放置在固定框顶端左前侧、左后侧、右前侧和右后侧上，且四组固定杆顶端均穿过固定框并分别与四组固定板底端接触，四组螺钉输出端分别穿过四组固定板并螺装在四组连接杆上。
4.如权利要求3所述的一种市政环保污水沉降处理装置，其特征在于，所述搅拌器包括电动机23、固定架24和搅拌叶25，电动机设置在工作箱上，电动机的输出端上设置有传动轴，搅拌叶设置在传动轴上，且搅拌叶位于工作箱内，固定架设置在工作箱上，且固定架顶端与电动机底端连接。
5.如权利要求4所述的一种市政环保污水沉降处理装置，其特征在于，所述放置架包括前固定架26、后固定架和上固定架27，前固定架和后固定架分别设置在工作箱前后两侧上，上固定架底端前后两侧分别与前固定架和后固定架顶端连接，第一伸缩电机设置在上固定架顶端，且第一伸缩电机位于工作箱箱口上方。
6.如权利要求5所述的一种市政环保污水沉降处理装置，其特征在于，所述净化件包括安装框28和过滤板29，安装框设置在支撑架上，过滤板设置在安装框内，且过滤板外侧壁与安装框上半区域内侧壁接触。
7.如权利要求6所述的一种市政环保污水沉降处理装置，其特征在于，还包括支撑框30，支撑框设置在安装框内，且支撑框外侧壁与安装框内侧壁连接，支撑框顶端左侧、右侧、前侧和后侧分别与过滤板底端左侧、右侧、前侧和后侧接触。
8.如权利要求7所述的一种市政环保污水沉降处理装置，其特征在于，还包括挡盖31，挡盖设置在支撑框顶端。
9.如权利要求8所述的一种市政环保污水沉降处理装置，其特征在于，还包括加固架32，加固架设置在底座顶端左半区域上，且加固架顶端与出料管底端连接。
10.如权利要求9所述的一种市政环保污水沉降处理装置，其特征在于，还包括第一把手33和第二把手34，第一把手和第二把手分别设置在筛板和过滤板顶端。
说明书
一种市政环保污水沉降处理装置
技术领域
本发明涉及环保设备的技术领域，特别是涉及一种市政环保污水沉降处理装置。
背景技术
众所周知，市政环保污水沉降处理装置是一种用于污水环保处理过程中，对市政污水进行沉降处理的辅助装置，其在市政环保领域中得到广泛的使用;现有的市政环保污水沉降处理装置包括底座、支架、工作箱、输入管、输出管、进料管、出料管和污泥脱水机，支架设置在底座顶端左半区域上，工作箱设置在支架顶端，工作箱内设置有工作腔，工作箱顶端设置有箱口，输入管和输出管分别设置在工作箱左端下半区域和右端上侧，进料管设置在工作箱右端，且进料管上设置有控制阀，出料管设置在工作箱底端，并在出料管上设置有单向阀，污泥脱水机设置在出料管输出端上，且污泥脱水机底端与底座顶端右半区域连接;现有的市政环保污水沉降处理装置使用时只需将污水通过输入管输入至工作箱内，同时打开控制阀并将絮凝剂通过进料管输入至工作箱内，使絮凝剂与污水混匀，加快沉降速度，之后通过输出管将位于工作箱上部的上层清液输出，使用一段时间后可打开单向阀并通过出料管将沉降在工作箱底部的污泥输送至污泥脱水机进行脱水处理即可;现有的市政环保污水沉降处理装置使用中发现，输出管位于工作箱右端上侧，只能对位于工作箱箱口处的上层清液进行排出，若清液位于输出管输入口下方，则其不能被排出，使用可靠性有限;并且沉降后和未沉降的污水均位于工作箱内，导致输出的污水中易存在未沉降部分，使用效果有限;且絮凝剂与污水间的混匀效果有限，导致其沉降效果有限，影响使用效果;并且污泥在通过污泥脱水机进行脱水过程中会产生废气，而废气中的异味易对周围环境造成影响，从而导致其使用性有限。
发明内容
为解决上述技术问题，本发明提供一种可对不同位置的清液进行排出，提高使用可靠性;同时可对沉降后和未沉降的污水进行分隔，提高使用效果;且增强絮凝剂与污水间的混匀效果，提高沉降效果，增强使用效果;同时可对污泥在通过污泥脱水机进行脱水过程中产生的废气进行处理，改善周围环境，提高使用性的市政环保污水沉降处理装置。
本发明的一种市政环保污水沉降处理装置，包括底座、支架、工作箱、输入管、输出管、进料管、出料管和污泥脱水机，支架设置在底座顶端左半区域上，工作箱设置在支架顶端，工作箱内设置有工作腔，工作箱顶端设置有箱口，输入管和输出管分别设置在工作箱左端下半区域和右端上侧，进料管设置在工作箱右端，且进料管上设置有控制阀，出料管设置在工作箱底端，并在出料管上设置有单向阀，污泥脱水机设置在出料管输出端上，且污泥脱水机底端与底座顶端右半区域连接;还包括固定件、调节件和筛板，所述调节件设置在工作箱上，固定件设置在调节件输出端上，且固定件位于工作箱内，所述筛板设置在固定件上，且筛板位于输出管输入口和进料管输出口之间;还包括两组搅拌器，所述两组搅拌器分别设置在工作箱左端下侧和右端下侧上，且两组搅拌器输出端均位于工作箱内;还包括净化件、支撑架和连通管，所述支撑架设置在底座顶端右半区域上，净化件设置在支撑架上，所述连通管设置在污泥脱水机排气口上，且连通管输出端穿过支撑架并伸入至净化件内;还包括放置架、第一伸缩电机、连接软管、连接硬管和支板，所述放置架设置在工作箱上，第一伸缩电机设置在放置架顶端，所述第一伸缩电机的底部输出端上设置有第一驱动杆，支板设置在第一驱动杆底端，所述连接软管设置在输出管输入端上，连接硬管设置在支板底端右侧，且连接软管输出端穿过支板并与连接硬管输入端连通。
本发明的一种市政环保污水沉降处理装置，所述调节件包括四组第二伸缩电机和四组连接杆，四组第二伸缩电机分别设置在工作箱底端左前侧、左后侧、右前侧和右后侧上，且四组第二伸缩电机底端均与底座顶端左半区域连接，所述四组第二伸缩电机的顶部输出端上均设置有第二驱动杆，四组连接杆均位于工作箱内，且四组第二驱动杆顶端分别与四组连接杆底端连接。
本发明的一种市政环保污水沉降处理装置，所述固定件包括固定框、四组固定板和四组螺钉，所述固定框套装在筛板外侧壁上，且固定框外侧壁与工作箱上半区域内侧壁接触，所述四组固定板分别放置在固定框顶端左前侧、左后侧、右前侧和右后侧上，且四组固定杆顶端均穿过固定框并分别与四组固定板底端接触，所述四组螺钉输出端分别穿过四组固定板并螺装在四组连接杆上。
本发明的一种市政环保污水沉降处理装置，所述搅拌器包括电动机、固定架和搅拌叶，所述电动机设置在工作箱上，电动机的输出端上设置有传动轴，搅拌叶设置在传动轴上，且搅拌叶位于工作箱内，所述固定架设置在工作箱上，且固定架顶端与电动机底端连接。
本发明的一种市政环保污水沉降处理装置，所述放置架包括前固定架、后固定架和上固定架，所述前固定架和后固定架分别设置在工作箱前后两侧上，上固定架底端前后两侧分别与前固定架和后固定架顶端连接，所述第一伸缩电机设置在上固定架顶端，且第一伸缩电机位于工作箱箱口上方。
本发明的一种市政环保污水沉降处理装置，所述净化件包括安装框和过滤板，所述安装框设置在支撑架上，过滤板设置在安装框内，且过滤板外侧壁与安装框上半区域内侧壁接触。
本发明的一种市政环保污水沉降处理装置，还包括支撑框，所述支撑框设置在安装框内，且支撑框外侧壁与安装框内侧壁连接，所述支撑框顶端左侧、右侧、前侧和后侧分别与过滤板底端左侧、右侧、前侧和后侧接触。
本发明的一种市政环保污水沉降处理装置，还包括挡盖，所述挡盖设置在支撑框顶端。
本发明的一种市政环保污水沉降处理装置，还包括加固架，所述加固架设置在底座顶端左半区域上，且加固架顶端与出料管底端连接。
本发明的一种市政环保污水沉降处理装置，还包括第一把手和第二把手，所述第一把手和第二把手分别设置在筛板和过滤板顶端。
与现有技术相比本发明的有益效果为：其可通过第一伸缩电机带动第一驱动杆上的支板进行上下移动，以便带动连接硬管进行上下移动，从而可通过连接硬管对不同位置的清液进行排出，提高使用可靠性;同时可通过筛板对沉降后和未沉降的污水进行筛选分隔，使通过筛板的清液输出，提高使用效果;且通过搅拌器对工作箱内的絮凝剂和污水进行搅拌，以便增强絮凝剂与污水间的混匀效果，提高沉降效果，增强使用效果;同时可通过过滤件对污泥在通过污泥脱水机进行脱水过程中产生的废气进行过滤处理，改善周围环境，提高使用性。
