申请日2018.08.11
公开(公告)日2018.12.18
IPC分类号C02F1/76; B01D21/06
摘要
本发明公开了一种污水处理用沉淀池消毒装置，所述下料装置包括扇形储料箱，以及位于扇形储料箱下端的圆盘，所述扇形储料箱安装在轨道上，在所述扇形储料箱的下端与圆盘接触的地方设置有毛刷条，所述圆盘安装在沉淀池内壁上且被分成六个相等的扇形区，且相邻扇形区的其中一个被圆孔覆盖，通过扇形储料箱将二氧化氯粉末储存在其中，在步进电机带动轨道转动过程中，储料箱中的粉末在转动到圆盘的有孔扇形区时粉末均匀落入沉淀池内，在沉淀池内竖立的轨道上安装有搅拌叶片，在步进电机带动轨道转动时，轨道上丝杆部分带动搅拌叶片旋转着上升，使粉末与污水充分发生发应。
权利要求书
1.一种污水处理用沉淀池消毒装置，包括沉淀池(1)和设置在沉淀池(1)底部侧面的进水管(2)，设置在沉淀池(1)上端侧面的出水管(3)，设置在漏斗型的沉淀池(1)底端的排泥管(4)，竖立在沉淀池(1)内部中央的轨道(5)，固定在沉淀池(1)底部的滚动底座(6)，其特征在于：在所述轨道(5)中间一段是丝杆状的，其余部分是圆柱形的，所述轨道(5)一端固定在滚动底座(6)内且可以在滚动底座(6)内水平转动，在所述轨道(5)的另外一端安装有步进电机(7)，所述步进电机(7)安装在横跨沉淀池(1)的固定桥梁(11)上，在所述轨道(5)的上端设置有下料装置(8)，在所述轨道(5)的下端设置有刮泥装置(9)，在所述轨道(5)的中间设置有搅拌叶片(10)。

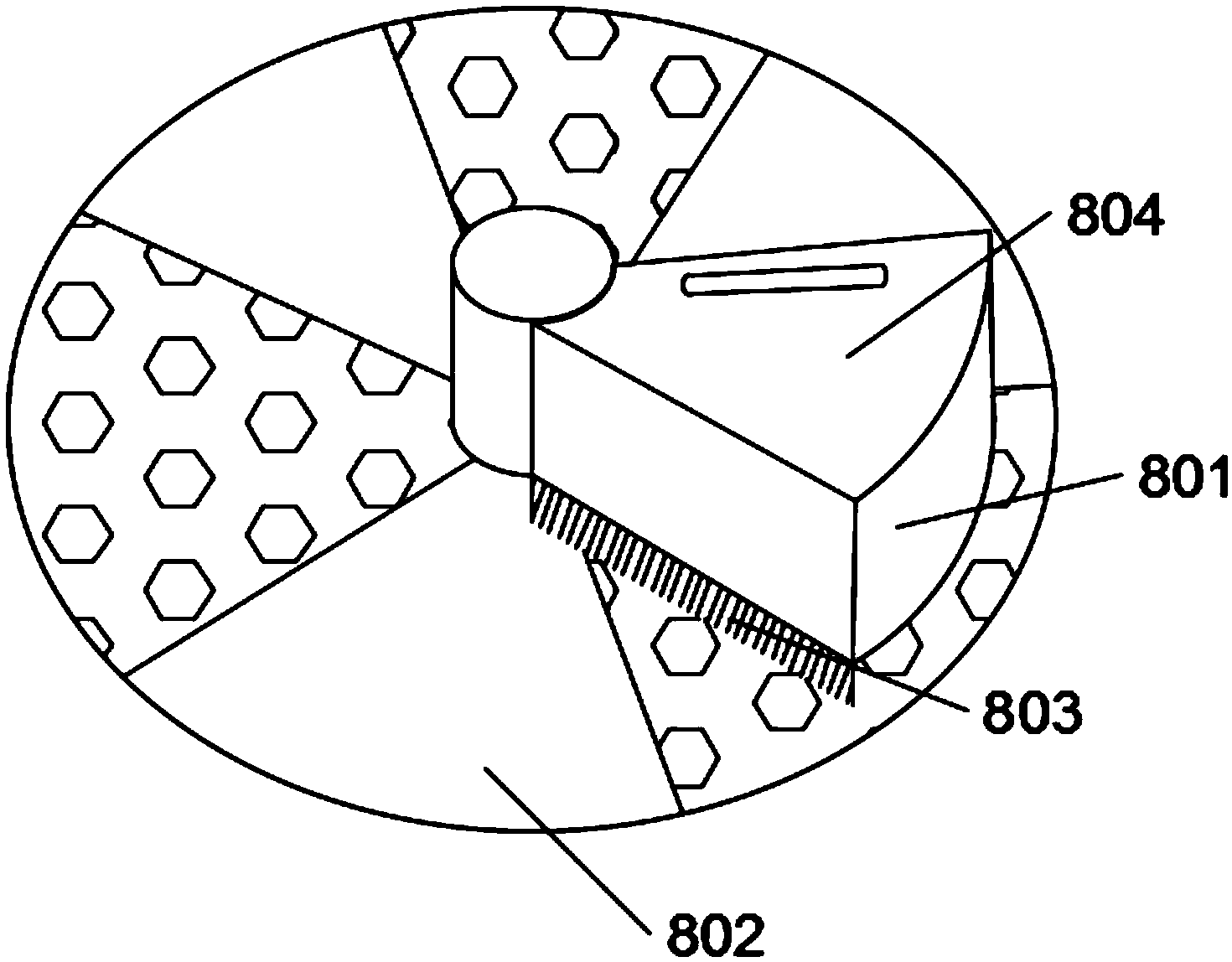

2.根据权利要求1所述的一种污水处理用沉淀池消毒装置，其特征在于：所述下料装置(8)包括扇形储料箱(801)，以及位于扇形储料箱(801)下端的圆盘(802)，所述扇形储料箱(801)安装在轨道(5)上，在所述扇形储料箱(801)的下端与圆盘(802)接触的地方设置有毛刷条(803)，所述圆盘(802)安装在沉淀池(1)内壁上且被分成六个相等的扇形区，且相邻扇形区的其中一个被圆孔覆盖。
3.根据权利要求1所述的一种污水处理用沉淀池消毒装置，其特征在于：所述步进电机(7)正转时，所述轨道(5)下端连接的刮泥装置(9)正向旋转一周，所述轨道(5)中间的搅拌叶片(10)旋转着向步进电机(7)方向运动，所述步进电机(7)反转时，所述轨道(5)下端连接的刮泥装置(9)反向旋转一周，所述轨道(5)中间的搅拌叶片(10)旋转着向沉淀池(1)底部运动。
4.根据权利要求1所述的一种污水处理用沉淀池消毒装置，其特征在于：所述搅拌叶片(10)共有三个，呈120度夹角展开，且三个搅拌叶片(10)相对于水平方向倾斜一定的角度，且在所述搅拌叶片(10)上设置有若干个孔。
5.根据权利要求2所述的一种污水处理用沉淀池消毒装置，其特征在于：所述扇形储料箱(801)的圆心角为60度～50度，在所述扇形储料箱(801)的上端通过合页连接一个箱盖(804)，且所述扇形储料箱(801)的下端是开口的，一般情况下，所述扇形储料箱(801)位于没有开孔扇形区的圆盘(802)上端。
6.根据权利要求1所述的一种污水处理用沉淀池消毒装置，其特征在于：所述沉淀池(1)在出水口的位置是一个楔形凹槽，在所述出水管(3)上安装有过滤网(13)，在所述出水管(3)外端安装有闸阀(12)。
7.根据权利要求3所述的一种污水处理用沉淀池消毒装置，其特征在于：所述刮泥装置(9)包括刮板(901)、刮臂(902)以及支架(903)，所述支架(903)与轨道(5)固定连接，所述刮臂(902)的一端于支架(903)固定，所述刮臂(902)的另外一端与刮板(901)相连接。
说明书
一种污水处理用沉淀池消毒装置
技术领域
本发明涉及污水处理装置领域，具体为一种污水处理用沉淀池消毒装置。
背景技术
污水的排放在很大程度上不仅污染了已有水资源，导致可用水资源不断缩减，而且降低了水资源的循环利用，是推进城市化建设的客观需要,是实现水资源合理配置、科学保护、循环利用的重要手段,对建设资源节约型、环境友好型社会意义重大,对我国经济又好又快发展意义重大。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，目前对沉淀池进行消毒一般用粉末状二氧化氯进行消毒，但是现有技术中一般由人工直接将二氧化氯撒入沉淀池，存在以下不足之处问题：
例如，申请号为201710277877.9，专利名称为一种污水处理用沉淀池消毒装置的发明专利：
其把粉状的二氧化氯适量的倒入第二下料装置内，第二下料装置内的二氧化氯通过第二下料口流入第一下料装置内，二氧化氯通过第一下料装置内的下料口均匀落入沉淀池内，于此同时，操作人员前侧移动第一滑块，带动第一横板和其上部件前后运动，使二氧化氯均匀落入沉淀池内，从而对其进行均匀消毒，提高工作效率。
但是，现有的利用滑块移动将二氧化氯撒入沉淀池的方法存在以下缺陷：
(1)粉状的二氧化氯落在需要消毒的污水表面，仅与上层污水发生反应，因此没办法与需消毒的污水充分发生反应;
(2)在消毒过程中需要操作人员手动实时操作，从而增加了劳动成本。
发明内容
为了克服现有技术方案的不足,本发明提供一种污水处理用沉淀池消毒装置，通过扇形储料箱将二氧化氯粉末储存在其中，在步进电机带动轨道转动过程中，储料箱中的粉末在转动到圆盘的有孔扇形区时粉末均匀落入沉淀池内，丝杆部分的搅拌叶片旋转着上升，将粉末与污水充分发生发应，能有效的解决背景技术提出的问题。
本发明解决其技术问题所采用的技术方案是：
一种污水处理用沉淀池消毒装置，包括沉淀池和设置在沉淀池底部侧面的进水管，设置在沉淀池上端侧面的出水管，设置在漏斗型的沉淀池底端的排泥管，竖立在沉淀池内部中央的轨道，固定在沉淀池底部的滚动底座，在所述轨道中间一段是丝杆状的，其余部分是圆柱形的，所述轨道一端固定在滚动底座内且可以在滚动底座内水平转动，在所述轨道的另外一端安装有步进电机，所述步进电机安装在横跨沉淀池的固定桥梁上，在所述轨道的上端设置有下料装置，在所述轨道的下端设置有刮泥装置，在所述轨道的中间设置有搅拌叶片;
所述下料装置包括扇形储料箱，以及位于扇形储料箱下端的圆盘，所述扇形储料箱安装在轨道上，在所述扇形储料箱的下端与圆盘接触的地方设置有毛刷条，所述圆盘安装在沉淀池内壁上且被分成六个相等的扇形区，且相邻扇形区的其中一个被圆孔覆盖。
所述步进电机正转时，所述轨道下端连接的刮泥装置正向旋转一周，所述轨道中间的搅拌叶片旋转着向步进电机方向运动，所述步进电机反转时，所述轨道下端连接的刮泥装置反向旋转一周，所述轨道中间的搅拌叶片旋转着向沉淀池底部运动。
进一步地，所述搅拌叶片共有三个，呈度夹角展开，且三个搅拌叶片相对于水平方向倾斜一定的角度，且在所述搅拌叶片上设置有若干个孔。
进一步地，所述扇形储料箱的圆心角为度60～50度，在所述扇形储料箱的上端通过合页连接一个箱盖，且所述扇形储料箱的下端是开口的，一般情况下，所述扇形储料箱位于没有开孔扇形区的圆盘上端。
进一步地，所述沉淀池在出水口的位置是一个楔形凹槽，在所述出水管上安装有过滤网，在所述出水管外端安装有闸阀。
进一步地，所述刮泥装置包括刮板、刮臂以及支架，所述支架与轨道固定连接，所述刮臂的一端于支架固定，所述刮臂的另外一端与刮板相连接。
与现有技术相比，本发明的有益效果是：
(1)本发明的轨道中间部分呈丝杆状，在轨道旋转的时候将带动丝杆部分的搅拌叶片旋转着上下运动，从而将二氧化氯粉末与污水充分混合，而且加快了反应时间;
(2)本发明的下料装置将二氧化氯粉末倒进扇形储料箱，在旋转的过程中粉末掉在圆盘的有孔区，均匀的落入沉淀池，省去了人工操作，节省劳动力。
