申请日2018.09.10
公开(公告)日2018.12.07
IPC分类号C02F9/04; B01F15/02; B01F7/04; B01D29/33; C02F101/20
摘要
本发明公开了一种污水加工处理装置，包括箱体、挡板、过滤网，箱体的顶壁上设有进液孔，箱体的底壁上设有出液孔;挡板为环形，挡板位于箱体内，挡板的侧壁的内侧与箱体的底壁之间围合形成第一容纳腔，该第一容纳腔位于进液孔的正下方，第一容纳腔与出液孔连通;挡板的侧壁的外侧与箱体的底壁、箱体的侧壁之间围合形成第二容纳腔;过滤网为圆台状，过滤网的直径自上往下逐渐增大，过滤网位于箱体内并位于进液孔和第一容纳腔之间。
权利要求书
1.一种污水加工处理装置，其特征在于，包括箱体、挡板、过滤网，箱体的顶壁上设有进液孔，箱体的底壁上设有出液孔;挡板为环形，挡板位于箱体内，挡板的侧壁的内侧与箱体的底壁之间围合形成第一容纳腔，该第一容纳腔位于进液孔的正下方，第一容纳腔与出液孔连通;挡板的侧壁的外侧与箱体的底壁、箱体的侧壁之间围合形成第二容纳腔;过滤网为圆台状，过滤网的直径自上往下逐渐增大，过滤网位于箱体内并位于进液孔和第一容纳腔之间。
2.根据权利要求1所述的污水加工处理装置，其特征在于，箱体的底壁上还设有排液孔，排液孔与第二容纳腔连通。
3.根据权利要求1所述的污水加工处理装置，其特征在于，还包括多个混合部、动力机构，多个混合部自上往下依次分布，混合部包括混合单元、支杆，支杆与箱体、挡板均转动连接，支杆至少部分区域位于第一容纳腔;混合单元位于第一容纳腔内，混合单元包括多个搅拌叶，多个搅拌叶沿支杆的周向依次分布，多个搅拌叶均安装在支杆上;动力机构与支杆传动连接。
4.根据权利要求3所述的污水 加工处理装置，其特征在于，支杆水平布置;搅拌叶包括第一区域和第二区域，第一区域水平布置;第二区域与支杆圆弧过度连接。
5.根据权利要求3所述的污水加工处理装置，其特征在于，支杆内设有容纳空间，支杆上设有连接孔、连通孔，该连接孔与容纳空间连通;挡板上设有储存空间，该储存空间通过连通孔与容纳空间连通;还包括供料机构，供料机构与储存空间连通。
说明书
一种污水加工处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水加工处理装置。
背景技术
污水处理，是为了使污水达到某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理是对环境的一种保护，被广泛应用于建筑、农业、交通、能源、石化、环保等各个领域，随着现代社会的发展，污水含有重金属离子和酸碱物质的产生量越来越大,由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染,同时污水中的酸碱物质在自然界中容易产生反应，形成有毒物质，然后沉淀在土壤中或者游离在水中，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此，需要及时有效的对污水进行处理。
在中国专利申请号：CN201710344022.3中公开了一种污水处理用设备，包括池体、进水部，进水部包括进水管、连接管、多个进水机构，进水管具有相对分布的第一端和第二端;连接管的一端与进水管的第一端连接，连接管的外周向表面设有连接螺纹，连接管的外径自进水管向连接管的方向逐渐减小;多个进水机构均置于池体内，多个进水机构依次分布，进水机构包括主管、多个进水单元，主管沿池体的长度方向布置，主管与进水管的第二端连接;多个进水单元沿主管的长度方向依次布置，进水单元包括两个副管，两个副管的一端均与主管连接，两个副管的另一端的开口方向相对布置。该技术方案在处理时不能有效对污水中杂物进行过滤，且体积较大。
现有的处理设备效果还不够理想，有待进一步改进。
发明内容
为解决背景技术中存在的技术问题，本发明提出一种污水加工处理装置，效果好。

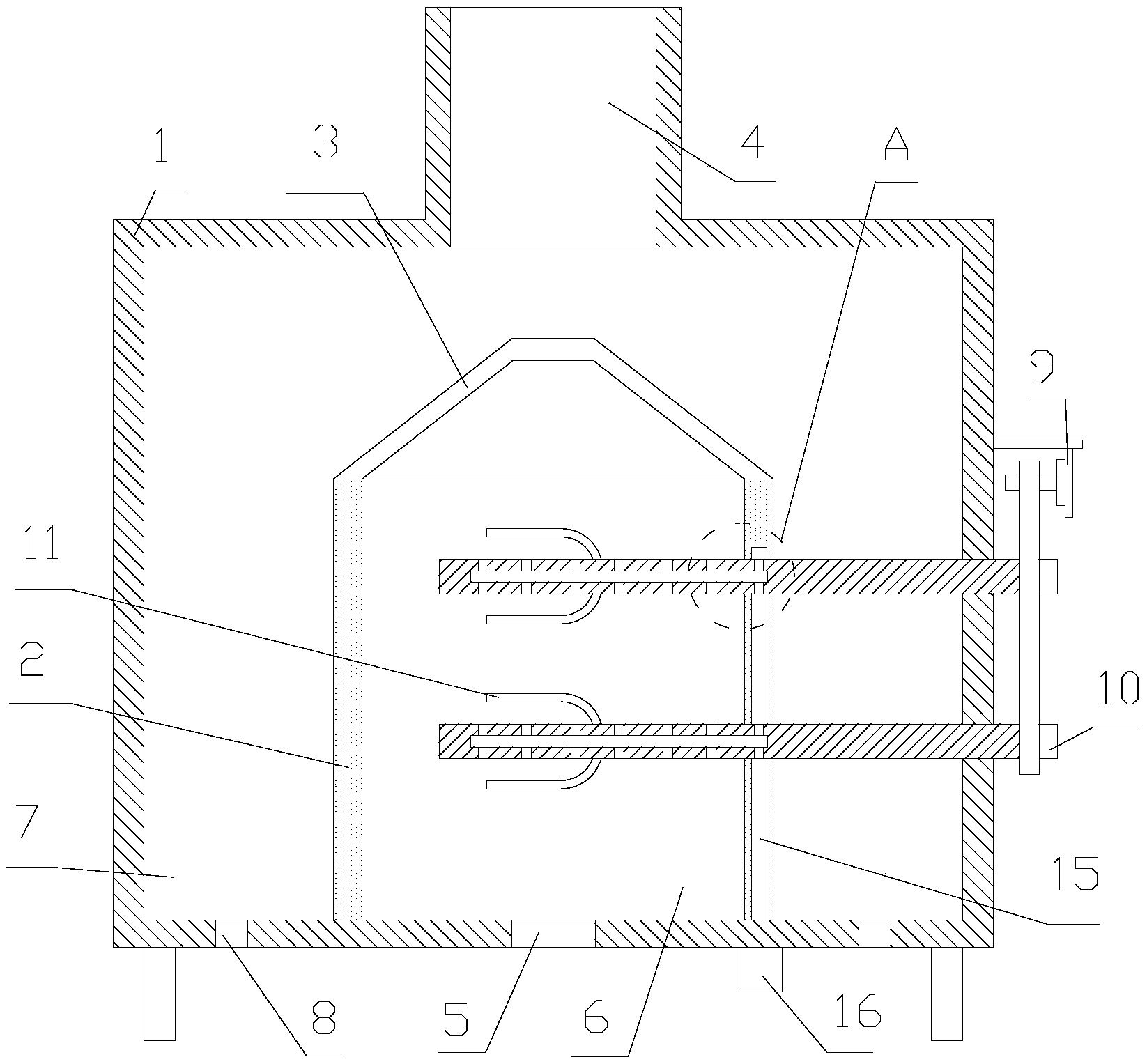

本发明提出的一种污水加工处理装置，包括箱体、挡板、过滤网，箱体的顶壁上设有进液孔，箱体的底壁上设有出液孔;挡板为环形，挡板位于箱体内，挡板的侧壁的内侧与箱体的底壁之间围合形成第一容纳腔，该第一容纳腔位于进液孔的正下方，第一容纳腔与出液孔连通;挡板的侧壁的外侧与箱体的底壁、箱体的侧壁之间围合形成第二容纳腔;过滤网为圆台状，过滤网的直径自上往下逐渐增大，过滤网位于箱体内并位于进液孔和第一容纳腔之间。
优选的，箱体的底壁上还设有排液孔，排液孔与第二容纳腔连通。
优选的，还包括多个混合部、动力机构，多个混合部自上往下依次分布，混合部包括混合单元、支杆，支杆与箱体、挡板均转动连接，支杆至少部分区域位于第一容纳腔;混合单元位于第一容纳腔内，混合单元包括多个搅拌叶，多个搅拌叶沿支杆的周向依次分布，多个搅拌叶均安装在支杆上;动力机构与支杆传动连接。
优选的，支杆水平布置;搅拌叶包括第一区域和第二区域，第一区域水平布置;第二区域与支杆圆弧过度连接。
优选的，支杆内设有容纳空间，支杆上设有连接孔、连通孔，该连接孔与容纳空间连通;挡板上设有储存空间，该储存空间通过连通孔与容纳空间连通;还包括供料机构，供料机构与储存空间连通。
本发明中，让污水经过进液孔进入，污水先落在过滤网上，利用过滤网对污水进行过滤处理，经过过滤后的污水进入第一容纳腔内，而后经过出液孔排出。
由于过滤网为圆台状，具有倾斜面，过滤形成的杂物会沿过滤网向下移动，进入第二容纳腔内储存，方便后续集中处理。
由于具有倾斜面，后续的污水会不断冲击过滤网，故，杂物不会在过滤网上堆积，提高过滤效果。且体积小，使用方便。
