申请日2018.09.10
公开(公告)日2018.12.07
IPC分类号C02F9/04; B01F7/18; B01F15/02; B01D33/11; B01D33/80
摘要
本发明公开了一种用于过滤处理污水的设备，包括箱体、支撑环、过滤网、动力机构;箱体的顶壁上设有安装孔，箱体的下部设有出水孔，出水孔上安装有挡板;支撑环位于箱体外侧并置于箱体的顶壁上;过滤网围合形成过滤空间，过滤网敞口设置，过滤网的顶端与支撑环转动连接，过滤网的底端穿过安装孔位于箱体内;动力机构用于带动过滤网转动。
权利要求书
1.一种用于过滤处理污水的设备，其特征在于，包括箱体、支撑环、过滤网、动力机构;箱体的顶壁上设有安装孔，箱体的下部设有出水孔，出水孔上安装有挡板;支撑环位于箱体外侧并置于箱体的顶壁上;过滤网围合形成过滤空间，过滤网敞口设置，过滤网的顶端与支撑环转动连接，过滤网的底端穿过安装孔位于箱体内;动力机构用于带动过滤网转动。
2.根据权利要求1所述的用于过滤处理污水的设备，其特征在于，动力机构包括从动齿轮、主动齿轮、动力单元，从动齿轮安装在过滤网上;主动齿轮与从动齿轮啮合;动力单元与主动齿轮传动连接。
3.根据权利要求2所述的用于过滤处理污水的设备，其特征在于，还包括排水管、供料机构，排水管的一端位于箱体内，排水管的另一端与供料机构连通，排水管位于箱体内的一端设有多个排水孔。
4.根据权利要求3所述的用于过滤处理污水的设备，其特征在于，排水管与箱体、供料机构均转动连接;还包括转动机构，转动机构用于带动排水管转动。
5.根据权利要求4所述的用于过滤处理污水的设备，其特征在于，转动机构包括转动齿轮，转动齿轮安装在排水管上并与主动齿轮啮合。
6.根据权利要求4所述的用于过滤处理污水的设备，其特征在于，还包括搅拌叶，搅拌叶位于箱体内，搅拌叶的上部竖直设置，搅拌叶的下部与排水管圆弧过度连接。
7.根据权利要求1所述的用于过滤处理污水的设备，其特征在于，支撑环上设有定位柱，箱体的顶壁上设有与定位柱相配合的定位孔。
说明书
一种用于过滤处理污水 的设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种用于过滤处理污水的设备。
背景技术
污水处理，是为了使污水达到某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理是对环境的一种保护，被广泛应用于建筑、农业、交通、能源、石化、环保等各个领域，随着现代社会的发展，污水含有重金属离子和酸碱物质的产生量越来越大,由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染,同时污水中的酸碱物质在自然界中容易产生反应，形成有毒物质，然后沉淀在土壤中或者游离在水中，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此，需要及时有效的对污水进行处理。
在中国专利申请号：CN201710344022.3中公开了一种污水处理用设备，包括池体、进水部，进水部包括进水管、连接管、多个进水机构，进水管具有相对分布的第一端和第二端;连接管的一端与进水管的第一端连接，连接管的外周向表面设有连接螺纹，连接管的外径自进水管向连接管的方向逐渐减小;多个进水机构均置于池体内，多个进水机构依次分布，进水机构包括主管、多个进水单元，主管沿池体的长度方向布置，主管与进水管的第二端连接;多个进水单元沿主管的长度方向依次布置，进水单元包括两个副管，两个副管的一端均与主管连接，两个副管的另一端的开口方向相对布置。该技术方案在处理时不能有效对污水中杂物进行过滤，污水处理效果不够理想。
现有的处理设备效果还不够理想，有待进一步改进。
发明内容
为解决背景技术中存在的技术问题，本发明提出一种用于过滤处理污水的设备，效果好。

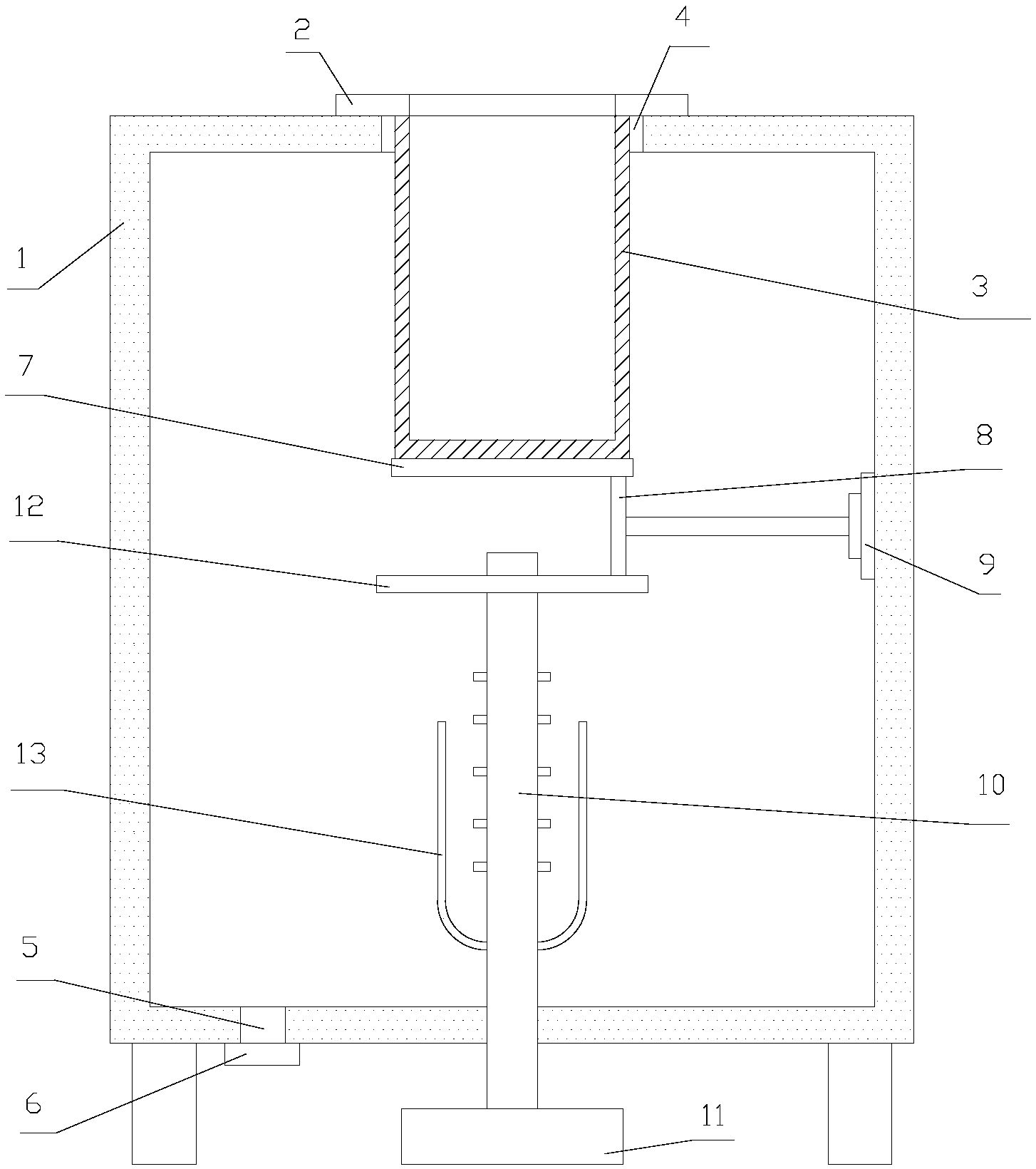

本发明提出的一种用于过滤处理污水的设备，包括箱体、支撑环、过滤网、动力机构;箱体的顶壁上设有安装孔，箱体的下部设有出水孔，出水孔上安装有挡板;支撑环位于箱体外侧并置于箱体的顶壁上;过滤网围合形成过滤空间，过滤网敞口设置，过滤网的顶端与支撑环转动连接，过滤网的底端穿过安装孔位于箱体内;动力机构用于带动过滤网转动。
优选的，动力机构包括从动齿轮、主动齿轮、动力单元，从动齿轮安装在过滤网上;主动齿轮与从动齿轮啮合;动力单元与主动齿轮传动连接。
优选的，还包括排水管、供料机构，排水管的一端位于箱体内，排水管的另一端与供料机构连通，排水管位于箱体内的一端设有多个排水孔。
优选的，排水管与箱体、供料机构均转动连接;还包括转动机构，转动机构用于带动排水管转动。
优选的，转动机构包括转动齿轮，转动齿轮安装在排水管上并与主动齿轮啮合。
优选的，还包括搅拌叶，搅拌叶位于箱体内，搅拌叶的上部竖直设置，搅拌叶的下部与排水管圆弧过度连接。
优选的，支撑环上设有定位柱，箱体的顶壁上设有与定位柱相配合的定位孔。
本发明中，将设备安装好。让外部的污水进入过滤空间内，经过过滤网过滤后进入箱体内。利用动力机构带动过滤网转动，能够有效的对污水进行过滤。效果好。
