申请日2018.09.10
公开(公告)日2018.12.14
IPC分类号A47J31/44; F24F6/10
摘要
本发明公开了一种自动利用水槽废水进行加湿的饮水机，包括垂直放置的饮水机主体(1)，所述饮水机主体(1)的顶部放置有水桶(10);所述饮水机主体(1)的正面上部开有一个内凹的接水腔(2);所述接水腔(2)的顶部具有两个出水口(3);所述接水腔(2)的底部设置有横向分布的、下凹的水槽(4);所述水槽(4)位于出水口的正下方;所述水槽(4)的左端底部依次通过第一导管、过滤器和第二导管与一个加湿模块相连通;所述加湿模块通过第三导管与一个蒸汽主出口相连通，所述蒸汽主出口(8)开在所述饮水机主体的右侧壁上。本发明无需人们定期清理饮水机水槽中的废水，能够利用废水来对室内的空气进行加湿，节约人们宝贵的时间。
权利要求书

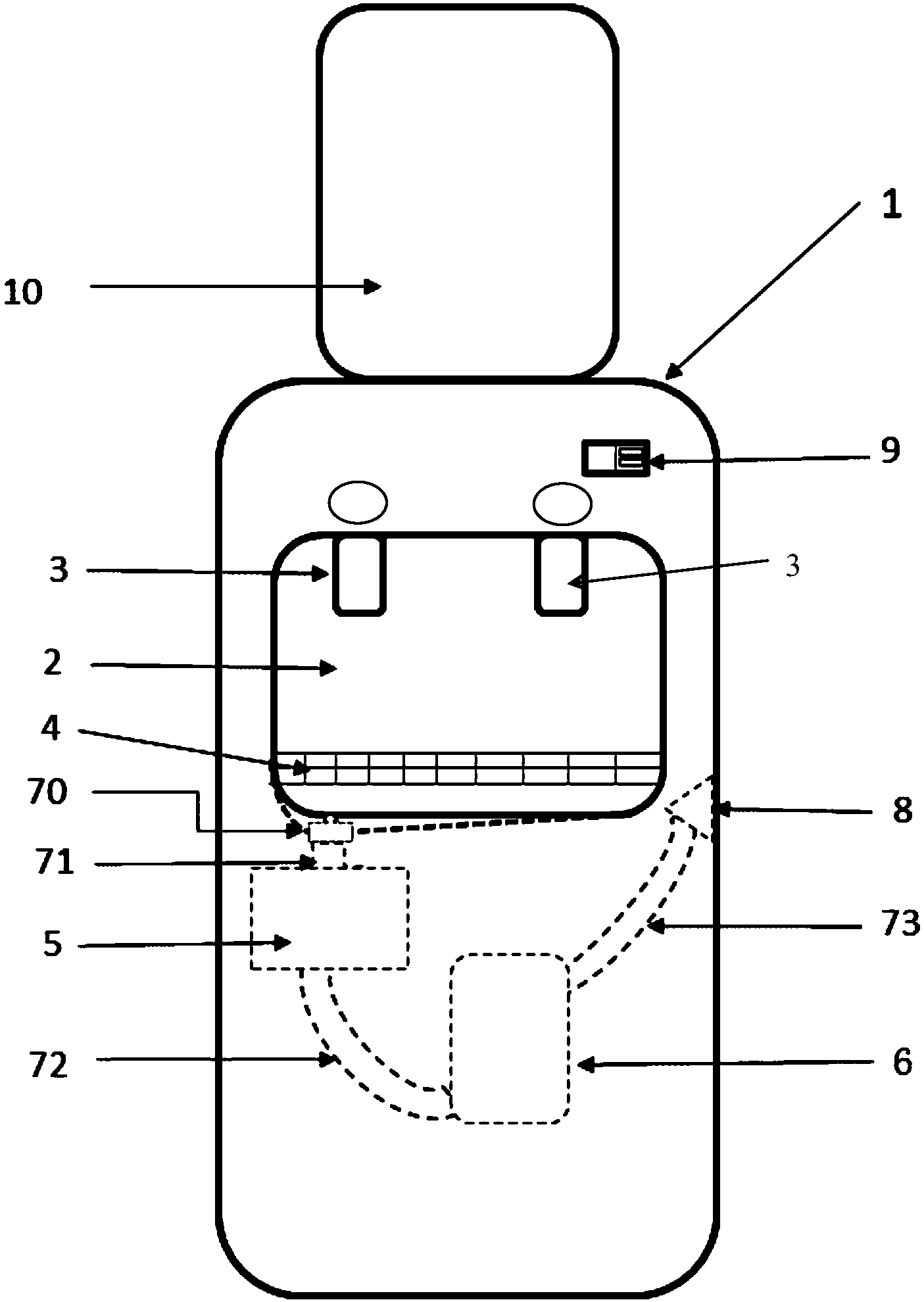

1.一种自动利用水槽废水进行加湿的饮水机，其特征在于，包括垂直放置的饮水机主体(1)，所述饮水机主体(1)的顶部放置有水桶(10);
所述饮水机主体(1)的正面上部开有一个内凹的接水腔(2);
所述接水腔(2)的顶部具有两个出水口(3);
所述接水腔(2)的底部设置有横向分布的、下凹的水槽(4);
所述水槽(4)位于出水口(3)的正下方;
所述水槽(4)的左端底部依次通过第一导管(71)、过滤器(5)和第二导管(72)与一个加湿模块(6)相连通;
所述加湿模块(6)通过第三导管(73)与一个蒸汽主出口(8)相连通，所述蒸汽主出口(8)开在所述饮水机主体(1)的右侧壁上。
2.如权利要求1所述的饮水机，其特征在于，所述水槽(4)为开口向上的、漏斗形的水槽。
3.如权利要求1所述的饮水机，其特征在于，所述水槽(4)的左端底部与所述第一导管(71)之间的连接处还设置有一个密封盖(70)。
4.如权利要求1所述的饮水机，其特征在于，所述过滤器(5)中包括至少一层活性炭过滤层和至少一层纳米银过滤层。
5.如权利要求1所述的饮水机，其特征在于，所述加湿模块(6)包括长方体形状的储水箱(60);
所述储水箱(60)的左端下部设置有进水口(61)，所述进水口(61)与第二导管(72)的右侧相连通;
所述储水箱(60)的顶部右端设置有一个蒸汽连接口(62);
所述储水箱(60)内设置有电发热元件(67)。
6.如权利要求5所述的饮水 机，其特征在于，所述蒸汽连接口(62)通过第三导管(73)与蒸汽主出口(8)相连通。
7.如权利要求5所述的饮水机，其特征在于，所述储水箱(60)的右侧上部还开有一个溢出口(63)，所述溢出口(63)通过中空的管道与一个出水口阀门(64)一端相连;
所述出水口阀门(64)还与所述储水箱(60)的右侧下部通过中空的管道相连通，所述出水口阀门(64)的另一端具有排水口。
8.如权利要求5至7中任一项所述的饮水机，其特征在于，所述储水箱(60)的左端下部内侧设置有一个水位传感器(65)，用于实时监测所述储水箱(60)内存储的水的高度，然后发送给控制模块;
控制模块，分别与水位传感器(65)和继电器开关(66)通过信号线相连通，用于当所述储水箱(60)内存储的水的高度小于或者等于预设高度值时，发送控制信号控制继电器开关(66)断开，而当所述储水箱(60)内存储的水的高度大于预设高度值时，发送控制信号控制继电器开关导通;
继电器开关(66)，设置在电发热元件(67)和外部供电电源(68)之间的连接线路上，用于根据控制模块发来的开关控制信号，控制导通或者断开电发热元件(67)和外部供电电源(68)之间的连接。
9.如权利要求8所述的饮水机，其特征在于，所述控制模块为可编程控制器PLC、中央处理器CPU、数字信号处理器DSP或者单片机MCU。
说明书
一种自动利用水槽废水进行加湿的饮水机
技术领域
本发明涉及机械技术领域，特别是涉及一种自动利用水槽废水进行加湿的饮水机。
背景技术
目前，饮水机已经成为人们日常生活中必用的小家电，但是，饮水机中，通常设置有水槽，位于饮水机的出水口下方，用于存储人们在装水过程中以及装水前后没有用容器(如杯子)接住的废水。
由于饮水机水槽的容积有限，一般人们每隔几天，即需要定期清理一次饮水机水槽，这样不仅需要人们花费大量的宝贵时间，而且还无法利用水槽中的水，造成了水资源浪费。
因此，目前迫切需要开发出一种饮水机，其无需人们定期清理饮水机水槽中的废水，节约人们宝贵的时间，提高人们的工作和生活质量。
发明内容
有鉴于此，本发明的目的是提供一种自动利用水槽废水进行加湿的饮水机，其无需人们定期清理饮水机水槽中的废水，可以节约人们宝贵的时间，提高人们的工作和生活质量，具有重大的生产实践意义。
为此，本发明提供了一种自动利用水槽废水进行加湿的饮水机，包括垂直放置的饮水机主体，所述饮水机主体的顶部放置有水桶;
所述饮水机主体的正面上部开有一个内凹的接水腔;
所述接水腔的顶部具有两个出水口;
所述接水腔的底部设置有横向分布的、下凹的水槽;
所述水槽位于出水口的正下方;
所述水槽的左端底部依次通过第一导管、过滤器和第二导管与一个加湿模块相连通;
所述加湿模块通过第三导管与一个蒸汽主出口相连通，所述蒸汽主出口开在所述饮水机主体的右侧壁上。
其中，所述水槽为开口向上的、漏斗形的水槽。
其中，所述水槽的左端底部与所述第一导管之间的连接处还设置有一个密封盖。
其中，所述过滤器中包括至少一层活性炭过滤层和至少一层纳米银过滤层。
其中，所述加湿模块包括长方体形状的储水箱;
所述储水箱的左端下部设置有进水口，所述进水口与第二导管的右侧相连通;
所述储水箱的顶部右端设置有一个蒸汽连接口;
所述储水箱内设置有电发热元件。
其中，所述蒸汽连接口通过第三导管与蒸汽主出口相连通。
其中，所述储水箱的右侧上部还开有一个溢出口，所述溢出口通过中空的管道与一个出水口阀门一端相连;
所述出水口阀门还与所述储水箱的右侧下部通过中空的管道相连通，所述出水口阀门的另一端具有排水口。
其中，所述储水箱的左端下部内侧设置有一个水位传感器，用于实时监测所述储水箱内存储的水的高度，然后发送给控制模块;
控制模块，分别与水位传感器和继电器开关通过信号线相连通，用于当所述储水箱内存储的水的高度小于或者等于预设高度值时，发送控制信号控制继电器开关断开，而当所述储水箱内存储的水的高度大于预设高度值时，发送控制信号控制继电器开关导通;
继电器开关，设置在电发热元件和外部供电电源之间的连接线路上，用于根据控制模块发来的开关控制信号，控制导通或者断开电发热元件和外部供电电源之间的连接。
其中，所述控制模块为可编程控制器PLC、中央处理器CPU、数字信号处理器DSP或者单片机MCU。
由以上本发明提供的技术方案可见，与现有技术相比较，本发明提供了一种自动利用水槽废水进行加湿的饮水机，其无需人们定期清理饮水机水槽中的废水，能够利用废水来对室内的空气进行加湿，从而节约人们宝贵的时间，提高人们的工作和生活质量，具有重大的生产实践意义。
