申请日2018.09.10
公开(公告)日2018.12.25
IPC分类号C02F9/14
摘要
本发明公开了一种TFT‑LCD面板生产的废水处理方法，属于废水处理技术领域，包括无机废水处理、含氟废水处理和有机综合废水处理，其中，无机废水处理中，含铜废水采用pH调整+混凝沉淀处理，含磷废水采用两级混凝沉淀处理，酸碱废水采用两级pH调整处理;所述三种无机废水处理后经管路切换至有机废水综合深度处理系统;含氟废水处理采用一级钙盐混凝沉淀处理;有机综合废水处理包括TMAH废水处理、剥离废水处理、有机废水预处理、CF有机废水处理和有机综合废水深度处理系统。本发明的处理方法高效节能，处理能力强，能够充分利用资源，节约能源。
权利要求书
1.一种TFT-LCD面板生产的废水处理方法，其特征在于包括无机废水处理、含氟废水处理和有机综合废水处理，其中，
无机废水处理中，含铜废水采用pH调整+混凝沉淀处理，含磷废水采用两级混凝沉淀处理，酸碱废水采用两级pH调整处理;所述三种无机废水处理后经管路切换至有机废水综合深度处理系统;
含氟废水处理采用一级钙盐混凝沉淀处理;
有机综合废水处理包括TMAH废水处理、剥离废水处理、有机废水预处理、CF有机废水处理和有机综合废水深度处理系统，
TMAH废水处理采用低氧释放+两级短程脱氮的组合工艺进行预处理，经过预处理后的废水进入有机废水综合处理系统进一步处理;
剥离废水处理采用混凝沉淀+水解酸化的组合工艺进行预处理，经过预处理后的废水进入有机废水综合处理系统进一步处理;
有机废水预处理采用混凝沉淀+水解酸化的组合工艺进行预处理，经过预处理后的废水进入有机废水综合处理系统进一步处理;
CF有机废水处理采用混凝沉淀+水解酸化的组合工艺进行预处理，经过预处理后的废水进入有机废水综合处理系统进一步处理;
有机综合废水深度处理系统采用A/O/MBR+RO工艺进行处理。
2.根据权利要求1所述的一种TFT-LCD面板生产的废水处理方法，其特征在于在含氟废水处理中，配备应急反应装置，进行二级混凝沉淀处理。
3.根据权利要求1所述的一种TFT-LCD面板生产的废水处理方法，其特征在于TMAH废水经过收集后泵送至预处理池，通过低氧释放+两级短程脱氮实现有机氮的脱除。
4.根据权利要求3所述的一种TFT-LCD面板生产的废水处理方法，其特征在于所述预处理池包括预处理池1、预处理池2和预处理池3。
5.根据权利要求3所述的一种TFT-LCD面板生产的废水 处理方法，其特征在于剥离废水和有机废水经过收集后泵送至混凝沉淀池，在pH=7-8的条件下，添加混凝剂和/或助凝剂进行混凝反应，去除部分有机物及大部分悬浮物;然后自流进入沉淀池进行泥水分离，污泥排往污泥处理系统进行后续处理，上清液排入水解酸化池进行水解酸化反应。
6.根据权利要求1或5所述的一种TFT-LCD面板生产的废水处理方法，其特征在于水解酸化池设有高效改性填料，经过水解酸化后，去除部分有机物、氮、磷。
7.根据权利要求1所述的一种TFT-LCD面板生产的废水处理方法，其特征在于TMAH废水预处理出水、CF废水预处理出水和剥离废水及有机废水预处理出水混合后统一抽至综合废水A池，综合废水A池为反硝化池;综合废水A池出水流入综合废水O池进行好氧生化处理，综合废水O池为硝化池;综合废水O池出水流入MBR系统，污水在MBR系统内，通过生物硝化、反硝化及生物碳氧化作用去除水中的氨氮、总氮和COD、BOD等污染物。
8.根据权利要求1或7所述的一种TFT-LCD面板生产的废水处理方法，其特征在于MBR出水泵入MBR产水池中暂存，再由高压泵泵入RO回收装置中进行反渗透处理，反渗透回收装置利用反渗透膜的选择透过性原理，进一步拦截水中的大分子物质，RO产水排入回用水池进行后续再利用，浓水排入排放混合池，与无机废水等混合达标排放。
9.根据权利要求1或7所述的一种TFT-LCD面板生产的废水处理方法，其特征在于MBR为内置式超滤膜。
说明书
一种TFT-LCD面板生产的废水处理方法
技术领域
本发明涉及建筑施工技术领域，具体地说是一种TFT-LCD面板生产的废水 处理方法。
背景技术
TFT-LCD面板的生产包括阵列玻璃基板、彩膜玻璃基板等，一般投片量比较 大，产生大量的工业废水，有无机废水、含氟废水和有机废水。
无机废水包括含铜废水、含磷废水和酸碱综合废水等，该类废水主要污染 物为铜、磷酸盐和酸碱等;含氟废水包括含氟废水和POU/洗涤塔废水，该类废 水水主要污染物为F-;有机废水包括TMAH废水、剥离废水、有机废水、CF有 机废水和洗涤塔废水等，该类废水主要污染物为COD。
对于这些工业废水，需要进行处理达标后方可回用和排放，确保处理后外 排水的各项指标均达到要求。废水处理在工业生产中是必不可少的环节，一种 综合有效的废水处理方法对于TFT-LCD面板的生产起着至关重要的作用。
发明内容
本发明的技术任务是针对以上不足之处，提供一种TFT-LCD面板生产的废 水处理方法，高效节能，处理能力强，充分利用资源，节约能源。
本发明解决其技术问题所采用的技术方案是：
一种TFT-LCD面板生产的废水处理方法，包括无机废水处理、含氟废水处 理和有机综合废水处理，其中，
无机废水包括含铜废水、含磷废水和酸碱混合废水(含冷却塔排水、纯水 再生废水、杂排废水)，无机废水处理中，含铜废水采用pH调整+混凝沉淀处理， 含磷废水采用两级混凝沉淀处理，酸碱废水采用两级pH调整处理;所述三种无 机废水处理后经管路切换至有机综合废水深度处理系统，避免出现水质异常的 情况;
含氟废水包括含氟废水和POU/洗涤塔废水两股废水，含氟废水COD浓度低， pH偏酸性，F-浓度较高，含氟废水处理采用一级钙盐混凝沉淀处理;
有机综合废水处理包括TMAH废水处理、剥离废水处理、有机废水预处理、CF有机废水处理和有机综合废水深度处理系统，
TMAH作为面板行业常用药剂，中文名为四甲基氢氧化铵，此类废水除含有 一定浓度的有机物和悬浮物，还含有较高的氨氮和有机氮;TMAH废水处理采用 低氧释放+两级短程脱氮的组合工艺进行预处理，可以有效去除有机物和总氮， 经过预处理后的废水进入有机废水综合处理系统进一步处理;
剥离废水处理包括剥离废水和有机洗涤塔废水处理，此类废水主要污染物 为有机物(浓度达4500mg/L)，剥离废水处理采用混凝沉淀+水解酸化的组合工 艺进行预处理，去除部分有机物的同时提高废水可生化性经过预处理后的废水 进入有机废水综合处理系统进一步处理;
有机综合废水预处理包括有机废水和酸碱洗涤塔废水处理，采用混凝沉淀+ 水解酸化的组合工艺进行预处理，去除部分有机物、提高可生化性，经过预处 理后的废水进入有机废水综合处理系统进一步处理;
CF有机废水处理仅包括含CF有机废水，此类废水有机物和色度较高，采用 混凝沉淀+水解酸化的组合工艺进行预处理，去除部分有机物、提高可生化性， 经过预处理后的废水进入有机废水综合处理系统进一步处理;
有机综合废水深度处理系统采用A/O/MBR+RO工艺进行处理，AO工艺具有同 步脱氮和脱碳功效，MBR为高浓度污泥好氧处理过程，兼具有好氧生化和二沉池 的功效，RO产水排入回用水池进行后续再利用，浓水与无机废水处理系统排水 混合排放。
优选的，在含氟废水处理中，配备应急反应装置，进行二级混凝沉淀处理， 保证含氟废水的达标排放。
优选的，TMAH废水经过收集后泵送至预处理池，通过低氧释放+两级短程脱 氮实现有机氮的脱除。

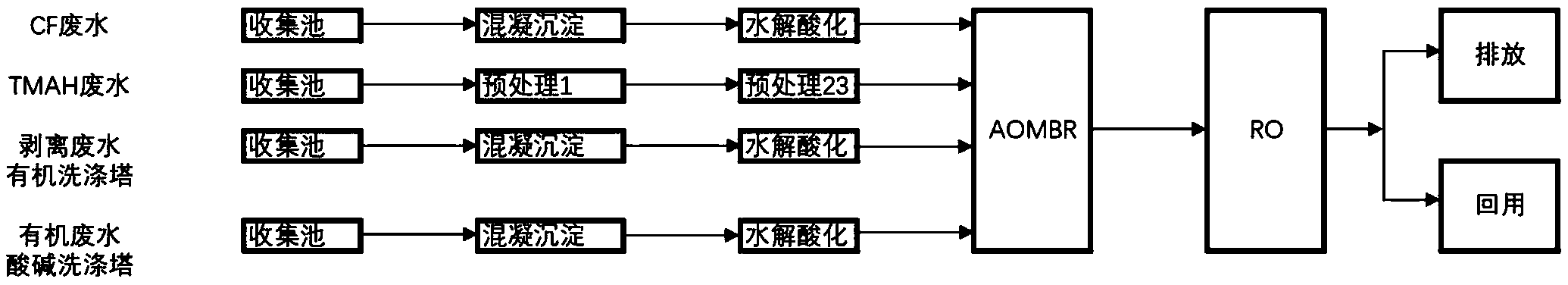

CF有机废水、剥离废水和有机废水收集后均泵送至预处理池，CF废水调节 酸碱混凝沉淀后水解酸化脱除有机物、改善废水可生化性;有机洗涤塔废水和 剥离废水有机物浓度非常高，采用混凝沉淀结合水解酸化工艺进行预处理;有 机废水和酸碱洗涤塔废水采用混凝沉淀+水解酸化工艺预处理。
上述各类废水水解酸化停留时间各不相同，视预处理实际水质条件机动切 换至酸碱综合废水。
进一步的，所述预处理池包括预处理池1、预处理池2和预处理池3，保证 预处理效果。
优选的，剥离废水和有机废水经过收集后泵送至混凝沉淀池，在pH=7-8的 条件下，添加混凝剂和/或助凝剂进行混凝反应，去除部分有机物及大部分悬浮 物;然后自流进入沉淀池进行泥水分离，污泥排往污泥处理系统进行后续处理， 上清液排入水解酸化池进行水解酸化反应。
优选的，水解酸化池设有高效改性填料，经过水解酸化后，去除部分有机 物、氮、磷。在改性填料的作用下，极大提升了废水的可生化性，从而提高了 好氧生化处理的处理效果。
进一步的，TMAH废水预处理出水、CF废水预处理出水和剥离废水及有机废 水预处理出水混合后统一抽至综合废水A池，综合废水A池为反硝化池，可以 利用后续好氧池或者MBR混合液中带来的硝态氮及碳源进行反硝化脱氮反应， 去除大部分总氮和部分有机物等;综合废水A池出水流入综合废水O池进行好 氧生化处理，综合废水O池为硝化池，既能去除有机物又能实现氨氮的硝化， 将大部分氨氮转化为硝态氮，从而经过混合液回流至反硝化池进行脱氮反应; 综合废水O池出水流入MBR系统，污水在MBR系统内，通过生物硝化、反硝化 及生物碳氧化作用去除水中的氨氮、总氮和COD、BOD等污染物。
进一步的，MBR出水泵入MBR产水池中暂存，再由高压泵泵入RO回收装置 中进行反渗透处理，反渗透回收装置利用反渗透膜的选择透过性原理，进一步 拦截水中的大分子物质，从而使出水水质更好，RO产水排入回用水池进行后续 再利用，浓水排入排放混合池，与无机废水等混合达标排放。
优选的，MBR(膜生物反应器)为内置式超滤膜。与外置式膜生物反应器相 比，内置式膜生物反应器运营成本较低。
本发明的一种TFT-LCD面板生产的废水处理方法和现有技术相比，具有以 下有益效果：
处理产水分为回用水、综合排放水和含氟废水排放水。经过处理的排放水 各指标均满足《污水综合排放标准》三级标准及《污水排入城镇下水道水质标 准》混合标准，经过该废水处理方法，对费水处理效果较好，该方法高效节能， 处理能力强，能够充分利用资源，节约能源;
采用内置式膜生物反应器，有效降低运营成本，实现高效的废水处理。
