申请日2018.09.10
公开(公告)日2018.12.21
IPC分类号C02F9/04; B63J4/00
摘要
本发明公开了一种舰艇上用的污水处理装置，包括过滤箱，所述过滤箱的顶端与进液管连通，所述过滤箱的内部固定连接有隔板，所述隔板的一侧设有位于过滤箱内部的收集腔，所述隔板的顶端固定连接有过滤板，所述隔板的内部开设有左缺口，所述隔板位于左缺口内部转动连接有转轴，所述转轴的一端固定连接有筛选网，所述筛选网的一端转动连接有凸盘，所述凸盘的偏心处固定连接在伺服电机的输出端上，所述过滤箱的底端与第一连管连通，所述第一连管的一端与分离器本体连通，所述分离器本体的一端与第二连管连通。该舰艇上用的污水处理装置，结构简单，占地空间小，成本较低，可有效对生活污水进行达标排放，且可同时节约水资源，实用性好。
权利要求书

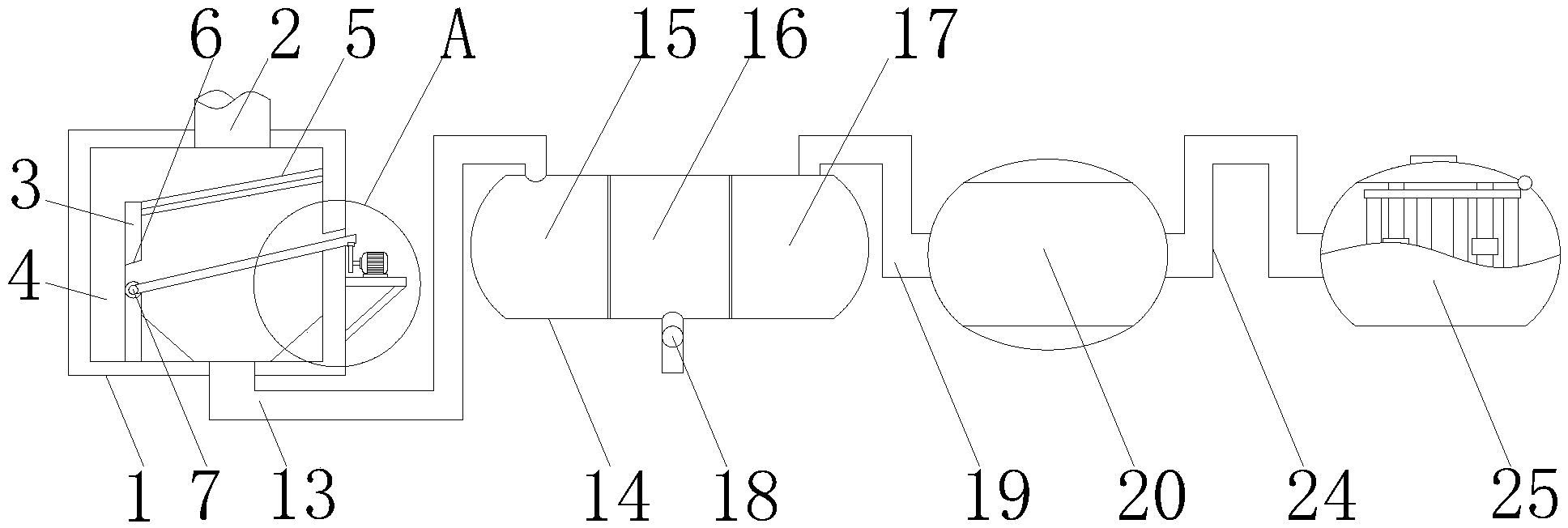

1.一种舰艇上用的污水处理装置，包括过滤箱(1)，其特征在于：所述过滤箱(1)的顶端与进液管(2)连通，所述过滤箱(1)的内部固定连接有隔板(3)，所述隔板(3)的一侧设有位于过滤箱(1)内部的收集腔(4)，所述隔板(3)的顶端固定连接有过滤板(5)，所述隔板(3)的内部开设有左缺口(6)，所述隔板(3)位于左缺口(6)内部转动连接有转轴(7)，所述转轴(7)的一端固定连接有筛选网(8)，所述筛选网(8)的一端转动连接有凸盘(10)，所述凸盘(10)的偏心处固定连接在伺服电机(11)的输出端上，所述过滤箱(1)的底端与第一连管(13)连通，所述第一连管(13)的一端与分离器本体(14)连通，所述分离器本体(14)的一端与第二连管(19)连通，所述第二连管(19)的一端与曝气罐(20)连通，所述曝气罐(20)的一端与第三连管(24)连通，所述第三连管(24)的一端与过滤罐(25)连通，所述过滤罐(25)的内部镶嵌有滑轨(26)，所述滑轨(26)的表面上滑动连接有滑板(27)，所述滑板(27)上设有提手(28)，两个所述滑板(27)之间从左至右依次设有过滤网(29)、超滤膜(30)、反滤膜(31)和活性炭过滤层(32)。
2.根据权利要求1所述的一种舰艇上用的污水 处理装置，其特征在于：所述过滤板(5)的另一端与过滤箱(1)的侧壁固定连接，所述过滤板(5)的侧视形状为导致三角形状，多个所述过滤板(5)等距离分布在过滤箱(1)的内壁上。
3.根据权利要求1所述的一种舰艇上用的污水处理装置，其特征在于：所述过滤箱(1)的右侧壁开设有右缺口(9)，所述筛选网(8)通过框架固定，所述筛选网(8)活动搭接在右缺口(9)的内部。
4.根据权利要求1所述的一种舰艇上用的污水处理装置，其特征在于：所述伺服电机(11)的固定安装在支架(12)的顶端上，所述支架(12)的固定安装在过滤箱(1)的外侧壁上。
5.根据权利要求1所述的一种舰艇上用的污水处理装置，其特征在于：所述分离器本体(14)的内部分别设有油水混合腔(15)、油水分离腔(16)和出水腔(17)，水流从所述油水混合腔(15)、油水分离腔(16)和出水腔(17)流出，所述油水分离腔(16)的底端与出油管(18)连通。
6.根据权利要求1所述的一种舰艇上用的污水处理装置，其特征在于：所述曝气罐(20)内部的底端设有喷射管(21)，所述喷射管(21)的一端与曝气管路(22)连通，所述曝气管路(22)的一端与射流器(23)连通，所述普气管(21)的表面上开设有曝气口，喷射口开设于所述喷射管(21)的侧壁上，喷射口为条状开口，喷射口开设有多个，全部的喷射口围绕所述喷射管(21)的侧壁等间隔设置。
7.根据权利要求1所述的一种舰艇上用的污水处理装置，其特征在于：所述过滤网(29)、超滤膜(30)、反滤膜(31)和活性炭过滤层(32)均通过固定框架与滑板(27)固定连接，所述过滤罐(25)为开口罐，所述过滤罐(25)的一端壁设有出水口。
8.根据权利要求1所述的一种舰艇上用的污水处理装置，其特征在于：所述油水分离腔(16)的前部设置有依次相连接的第一过滤室和第二过滤室，所述第一过滤室内设置有多层折板，每层折板与分离器本体(14)的中轴线之间的夹角为42-70°，所述第二过滤室内设置有微孔陶瓷滤芯和超膜过滤室，且微孔陶瓷滤芯和超膜过滤室依次相连接，超膜过滤室内设置有多层孔径为0.08-0.15μm的超滤滤水膜。
9.根据权利要求1所述的一种舰艇上用的污水处理装置，其特征在于：所述过滤网(29)、超滤膜(30)、反滤膜(31)和活性炭过滤层(32)均等距离分布在滑板(27)的表面。
说明书
一种舰艇上用的污水处理装置
技术领域
本发明涉及舰艇污水处理技术领域，具体为一种舰艇上用的污水处理装置。
背景技术
舰艇俗称军舰，又称海军舰艇，是指有武器装备，能在海洋执行作战任务的海军船只，是海军的主要装备，舰艇被视为国家领土的一部分，只遵守本国的法律和公认的国际法，舰艇主要用于海上机动作战，进行战略核突袭，保护己方或破坏敌方的海上交通线，进行封锁或反封锁，参加登陆或抗登陆作战，以及担负海上补给、运输、修理、救生、医疗、侦察、调查、测量、工程和试验等保障勤务，主要有战斗舰艇和辅助战斗舰艇两大类。
但是随着航运业和海洋开发的空前发展，海洋环境的污染也越来越严重，人类对海洋环境的保护也日益重视。由于海上所带来的船舶生活污水污染问题也逐渐引起人们的关注。船舶作为航运中的作战工具，是一种流动污染源，船舶生活污水的排放对海洋及内河的影响，随着船舶数量的增加而不容忽视。
而现有的船舶污水处理系统对于餐厨垃圾和黑水、灰水均为单独分别处理，这样对于整个船舶污水处理系统的体积和容量较大，也使船舶污水处理系统制造成本高结构复杂，因此我们提出了一种舰艇上用的污水处理装置来解决上述问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种舰艇上用的污水处理装置，具备过滤效果好等优点，解决了现有舰艇上用的污水处理装置使用效果不佳的问题。
(二)技术方案
为实现上述过滤效果好的目的，本发明提供如下技术方案：一种舰艇上用的污水处理装置，包括过滤箱，所述过滤箱的顶端与进液管连通，所述过滤箱的内部固定连接有隔板，所述隔板的一侧设有位于过滤箱内部的收集腔，所述隔板的顶端固定连接有过滤板，所述隔板的内部开设有左缺口，所述隔板位于左缺口内部转动连接有转轴，所述转轴的一端固定连接有筛选网，所述筛选网的一端转动连接有凸盘，所述凸盘的偏心处固定连接在伺服电机的输出端上，所述过滤箱的底端与第一连管连通，所述第一连管的一端与分离器本体连通，所述分离器本体的一端与第二连管连通，所述第二连管的一端与曝气罐连通，所述曝气罐的一端与第三连管连通，所述第三连管的一端与过滤罐连通，所述过滤罐的内部镶嵌有滑轨，所述滑轨的表面上滑动连接有滑板，所述滑板上设有提手，两个所述滑板之间从左至右依次设有过滤网、超滤膜、反滤膜和活性炭过滤层。
优选的，所述过滤板的另一端与过滤箱的侧壁固定连接，所述过滤板的侧视形状为导致三角形状，多个所述过滤板等距离分布在过滤箱的内壁上。
优选的，所述过滤箱的右侧壁开设有右缺口，所述筛选网通过框架固定，所述筛选网活动搭接在右缺口的内部。
优选的，所述伺服电机的固定安装在支架的顶端上，所述支架的固定安装在过滤箱的外侧壁上。
优选的，所述分离器本体的内部分别设有油水混合腔、油水分离腔和出水腔，水流从所述油水混合腔、油水分离腔和出水腔流出，所述油水分离腔的底端与出油管连通。
优选的，所述曝气罐内部的底端设有喷射管，所述喷射管的一端与曝气管路连通，所述曝气管路的一端与射流器连通，所述普气管的表面上开设有曝气口，喷射口开设于所述喷射管的侧壁上，喷射口为条状开口，喷射口开设有多个，全部的喷射口围绕所述喷射管的侧壁等间隔设置。
优选的，所述过滤网、超滤膜、反滤膜和活性炭过滤层均通过固定框架与滑板固定连接，所述过滤罐为开口罐，所述过滤罐的一端壁设有出水口。
优选的，所述油水分离腔的前部设置有依次相连接的第一过滤室和第二过滤室，所述第一过滤室内设置有多层折板，每层折板与分离器本体的中轴线之间的夹角为42-70°，所述第二过滤室内设置有微孔陶瓷滤芯和超膜过滤室，且微孔陶瓷滤芯和超膜过滤室依次相连接，超膜过滤室内设置有多层孔径为0.08-0.15μm的超滤滤水膜。
优选的，所述过滤网、超滤膜、反滤膜和活性炭过滤层均等距离分布在滑板的表面。
(三)有益效果
与现有技术相比，本发明提供了一种舰艇上用的污水处理装置，具备以下有益效果：
1、该舰艇上用的污水处理装置，通过隔板、收集腔和过滤板，通过隔板一端固定连接的过滤板可过滤一些大型杂质，通过凸盘和筛选网，可过滤一些污水中的小型杂质，且通过凸盘的转动，防止筛选网堵塞淤积，可进行长时间工作。
2、该舰艇上用的污水处理装置，通过分离器本体不用化学药剂，不产生二次污染，不用能源，成本低，使用方便，同时油水混合腔使进入分离器本体内的油水混合液进入油水分离腔，油水分离腔内的油水分离彻底，通过出水腔的出液口排出的水含油量低，节约资源，同时可对出油管产出的油脂回收用于化工原料，防止污染水资源。
3、该舰艇上用的污水处理装置，通过曝气罐，将曝气罐与射流器组装到一起，其提高了循环水流在曝气罐流速，在提高循环水流速的同时，通过曝气管路还可以增加循环水的曝气量，提高循环水中铁离子的氧化效果，这样再结合现有技术中所使用的锰砂过滤器，曝气效果好。
4、该舰艇上用的污水处理装置，通过过滤罐，利用滑轨和提手方便将滑板取出，进而在长时过滤后进行取出更换，提高过滤效果，污水处理效果好。
5、该舰艇上用的污水处理装置，结构简单，占地空间小，成本较低，可有效对生活污水进行达标排放，且可同时节约水资源，实用性好。
