申请日2018.09.10
公开(公告)日2018.12.18
IPC分类号C02F9/14
摘要
本发明公开一种污水预处理装置和使用该装置的污水净化系统，其中污水预处理装置，包括污水输入单元、分离单元、第一处理单元和第二处理单元，所述分离单元上设有污水输入单元，所述污水输入单元与下水道连通，所述第一处理单元与污水输入单元通过分离单元连通，所述第一处理单元还与第二处理单元连通，所述第二处理单元包括蒸发器和冷凝器;污水净化系统包括上述的污水预处理装置还包括储存装置、控制装置和电源，储存装置包括第一储存单元和第二储存单元，第一处理单元与第一储存单元连通，第二处理单元与第二储存单元连通，所述第一储存单元与第二储存单元内都设有一个传感器，所述电源与控制单元电性连接，污水输入单元与控制装置电性连接。
权利要求书
1.一种污水预处理装置，其特征在于，包括污水输入单元、分离单元、第一处理单元和第二处理单元，所述分离单元上设有污水输入单元，所述污水输入单元与下水道连通，所述第一处理单元与污水输入单元通过分离单元连通，所述第一处理单元还与第二处理单元连通，所述第二处理单元包括蒸发器和冷凝器。
2.根据权利要求1所述的一种污水预处理装置，其特征在于，所述污水输入单元为抽吸泵，所述污水输入单元用于将污水从下水道输入污水预处理装置内的分离单元。
3.根据权利要求1所述的一种污水预处理装置，其特征在于，所述分离单元用于在之后进行的污水处理之前从污水中去除沉淀物，所述分离单元为分离器。
4.根据权利要求1所述的一种污水预处理装置，其特征在于，所述分离单元上、第一处理单元和第二处理单元上均设有一个排污口。
5.根据权利要求1所述的一种污水预处理装置，其特征在于，所述第一处理单元为用于对污水进行生物处理的膜分离装置，所述蒸发器用于蒸发经过第一处理单元处理过的污水 ，所述冷凝器用于对蒸发器蒸发的污水进行冷凝。
6.一种污水净化系统，其特征在于，包括权利要求1-5任一项所述污水预处理装置，还包括储存装置、控制装置和电源，所述储存装置包括第一储存单元和第二储存单元，所述第一处理单元与第一储存单元连通，所述第二处理单元与第二储存单元连通，所述第一储存单元与第二储存单元内都设有一个传感器，所述电源与控制单元电性连接，同时所述电源还分别与第一处理单元、第二处理单元电性连接，所述污水输入单元与控制装置电性连接。
7.根据权利要求6所述的一种污水净化系统，其特征在于，所述第一储存单元用于储存所述第一处理单元处理过的污水，所述第二储存单元用于储存所述第二处理单元处理过的污水。
8.根据权利要求6所述的一种污水净化系统，其特征在于，所述传感器，用于分别测量所述第一储存单元和所述第二储存单元的水位高度，所述传感器具体是静压投入式液位变送器。
9.根据权利要求6所述的一种污水净化系统，其特征在于，所述控制单元可以接收传感器发出的信号，控制单元具体是单片机，控制单元根据由所述传感器测量的水位数据控制所述污水输入单元的输入量，所述电源用于驱动第一处理单元、第二处理单元和控制单元。
10.根据权利要求6所述的一种污水净化系统，其特征在于，所述第一储存单元和所述第二储存单元上分别都设有一个出水口。
说明书
污水预处理装置和使用该装置的污水净化系统
技术领域
本发明涉及污水处理领域，尤其是一种方便家用的污水预处理装置和使用该装置的污水净化系统。
背景技术
来自家庭或工业来源的污水或废水可含有漂浮或悬浮形式的有机和无机材料。这种材料通常称为污泥。污水可进一步含有溶解形式的其他物质。已知几种基于物理，化学和生物处理步骤的污水处理方法，用于清洁污水和净化其中所含的水以便再利用。通常，在第一步中，将污泥与未经处理的污水分离，并且在第二步中，使用复杂的过滤技术纯化预先清洁的污水，然后使用例如氯气进行消毒的化学处理步骤，但污水处理难度大，一般污水处理传统的污水处理主要依靠建设污水处理厂来进行处理，但是污水处理厂的建设不仅需要较大的资金投入，占用较大的平地，而且运行成本相当高。
发明内容
本发明解决其技术问题所采用的技术方案是：本发明包括一种污水预处理装置，污水预处理装置包括污水输入单元、分离单元、第一处理单元和第二处理单元，所述分离单元上设有污水输入单元，所述污水输入单元与下水道连通，所述第一处理单元与污水输入单元通过分离单元连通，所述第一处理单元还与第二处理单元连通，所述第二处理单元包括蒸发器和冷凝器。
进一步，所述污水输入单元为抽吸泵，所述污水输入单元用于将污水从下水道输入污水预处理装置内的分离单元。
进一步，所述分离单元用于在之后进行的污水处理之前从污水中去除沉淀物，所述分离单元为分离器。
进一步，所述分离单元上、第一处理单元和第二处理单元上均设有一个排污口。
进一步，所述第一处理单元为用于对污水进行生物处理的膜分离装置，所述蒸发器用于蒸发经过第一处理单元处理过的污水，所述冷凝器用于对蒸发器蒸发的污水进行冷凝。

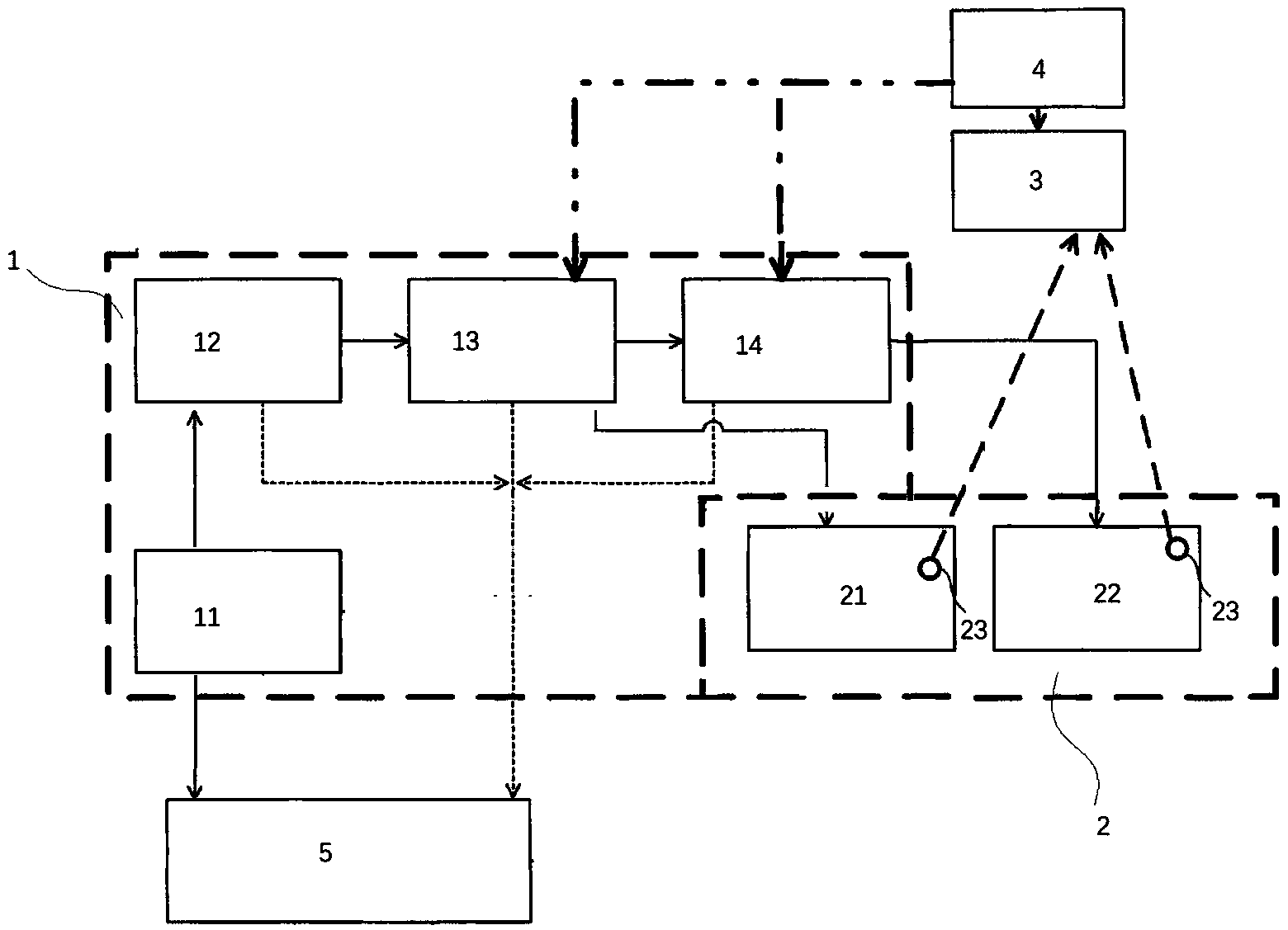

包括上述污水预处理装置的污水净化系统，还包括储存装置、控制装置和电源，所述储存装置包括第一储存单元和第二储存单元，所述第一处理单元与第一储存单元连通，所述第二处理单元与第二储存单元连通，所述第一储存单元与第二储存单元内都设有一个传感器，所述电源与控制单元电性连接，同时所述电源还分别与第一处理单元、第二处理单元电性连接，所述污水输入单元与控制装置电性连接。
进一步，所述第一储存单元用于储存所述第一处理单元处理过的污水，所述第二储存单元用于储存所述第二处理单元处理过的污水。
进一步，所述传感器，用于分别测量所述第一储存单元和所述第二储存单元的水位高度，所述传感器具体是静压投入式液位变送器。
进一步，所述控制单元可以接收传感器发出的信号，控制单元具体是单片机，控制单元根据由所述传感器测量的水位数据控制所述污水输入单元的输入量，所述电源用于驱动第一处理单元、第二处理单元和控制单元。
进一步，所述第一储存单元和所述第二储存单元上分别都设有一个出水口。
本发明的有益效果是，本发明可以控制装置来管理和控制储存装置的蓄水量，并根据再利用水的需求来调节蓄水量，在本发明实施例的污水净化系统中，由污水预处理装置排出的初净化水经过过滤、蒸馏、冷凝得到更为洁净的水，本发明可以通过连接家庭下水道进行家用，通过储存装置储存两种不同的净化水，其中第一储存单元的净化水相当于自来水，可用于洗澡、洗碗、洗衣服等，而第二储存单元的净化水相当于纯净水，可以直接饮用，本发明具有高度自动化，只有在初始设定蓄水量数值，其余步骤可自行完成，同时在蓄水完成后控制装置进入待机状态，设置只有传感器在工作，耗电量低。
