申请日2018.09.10
公开(公告)日2018.12.21
IPC分类号C02F9/14; E03B1/04; E03C1/122
摘要
本发明公开了一种卫生间生活污水再利用装置，包括：第一储水箱，其分别与洗漱池的排水口、淋浴的排水口、洗衣机的排水口通过管路连接;第二储水箱，其设置有第一出水口和第二出水口，所述第一出水口与马桶的水箱连接，所述第二出水口通过管路与中水过滤系统连接;第一水位传感器，其设置在所述第二储水箱中;第二水位传感器，其设置在马桶水箱中;所述中水过滤系统依次连接有初级过滤池、第一沉淀池、pH调节池、生物脱氮池接、第二沉淀池、中水池;控制器，其与所述第一水位传感器、第二水位传感器、电磁阀连接。本发明将洗漱池、淋浴、洗衣机的排水过滤后进行冲洗马桶和汇入中水系统，有效的节约了水资源，提高了污水利用率。
权利要求书
1.卫生间生活污水再利用装置，其特征在于，包括：
第一储水箱，其设置在地面以下，且上部设置有进水口，所述进水口分别与洗漱池的排水口、淋浴的排水口、洗衣机的排水口通过管路连接，所述第一储水箱内部从上至下分别设置过滤网层、活性炭层和石英层;
第二储水箱，其设置在地面以下，所述第二储水箱通过管路与所述第一储水箱连接，该管路上设置有水泵，所述水泵将所述第一储水箱内的水泵送到所述第二储水箱，所述第一储水箱上设置有第一出水口和第二出水口，所述第一出水口与马桶的水箱连接，所述第二出水口通过管路与中水过滤系统连接;
电磁阀，其设置在所述第一出水口和第二出水口处;
第一水位传感器，其设置在所述第二储水箱中，用于感测所述第二储水箱的水位值;第二水位传感器，其设置在马桶水箱中，用于感测马桶水箱内的水位值;
所述中水过滤系统包括：
初级过滤池，其与所述第二出水口连接，所述初级过滤池内设置有纳米磁粉投放装置;
第一沉淀池，其与所述初级过滤池的出水 口连接，
pH调节池，其与所述第一沉淀池的出水口连接，所述pH调节池上方设置有酸液进料口和碱液进料口;
生物脱氮池，其与所述pH调节池的出水口连接，所述生物脱氮池通过生物活性反应过程，将废水中的硝酸盐氮分解转化，从而去除硝酸盐氮;
第二沉淀池，其与所述生物脱氮池的出水口连接，所述第二沉淀池将废水中的剩余不溶物质全部除去;
中水池，其与所述第二沉淀池的出水口连接;
控制器，其与所述第一水位传感器、第二水位传感器、电磁阀连接，当所述第二水位传感器感测的水位值低于马桶水箱水位的预设值时，所述控制器开启所述第一出水口上的电磁阀，当所述第一水位传感器感测的水位值高于第二储水箱水位预设值时，所述控制器开启所述第二出水口上的电磁阀。
2.根据权利要求1所述的卫生间生活污水再利用装置，其特征在于，所述初级过滤池上方设置有超声波分离装置，收集吸附了污染物的磁粉，通过传送带导入超声波分离装置，在超声波的作用下将纳米磁粉上吸附的污染物清洗并分离。
3.根据权利要求1所述的卫生间生活污水再利用装置，其特征在于，马桶水箱上连接有向所述马桶水箱补充自来水的补水管道。
4.根据权利要求1所述的卫生间生活污水再利用装置，其特征在于，所述第一储水箱的外壁上设置有便于拆开的面板，用于清理过滤的杂质。
5.根据权利要求1所述的卫生间生活污水再利用装置，其特征在于，所述第一沉淀池下端设置有污泥沉淀斗，所述污泥沉淀斗下端有沉淀污泥的出口。
6.根据权利要求1所述的卫生间生活污水再利用装置，其特征在于，所述第一沉淀池一侧有驱动电机，所述驱动电机上端有驱动齿轮箱，所述第一沉淀池一侧有所述控制器，所述第一沉淀池内部有液位传感器，所述第一沉淀池下端有污泥沉淀斗。
7.根据权利要求1所述的卫生间生活污水再利用装置，其特征在于，马桶设有红外探头，所述红外探头与控制器连接，用于实现自动冲洗。
说明书
卫生间生活污水再利用装置
技术领域
本发明涉及节水技术领域，特别是卫生间生活污水再利用装置。
背景技术
目前，家庭卫生间内的用水设备或装置，包括洗漱池、洗衣机、淋浴喷头、抽水马桶等，因此而产生的洗漱用水、洗衣用水、洗澡用水等大量生活用水一般是直接通过下水道排除的，而马桶的水是直接用清水冲洗，水资源浪费极其严重。很多家庭为了节约用水，会使用水桶等容器将洗漱用水、洗衣用水及洗菜用水等生活用水存储，用作冲洗厕所。但是这些生活污水长期囤在水桶中，一方面容易滋生细菌，产生异味，污染空气，影响健康;另一方面也占用地方，极不方便。现有技术中家用卫生间水处理主要存在以下不足：
1、普遍操作复杂，污水净化率不高;
2、污水利用率不高，仅仅用于冲马桶;
3、卫生间的污水中含有大量的洗涤剂等化学成分，现有污水处理没有经过去除污水中化学成分的步骤，导致污水利用率低。
发明内容
本发明要解决的技术问题是提供一种能全面回收卫生间生活用水的家用卫生间节水系统。

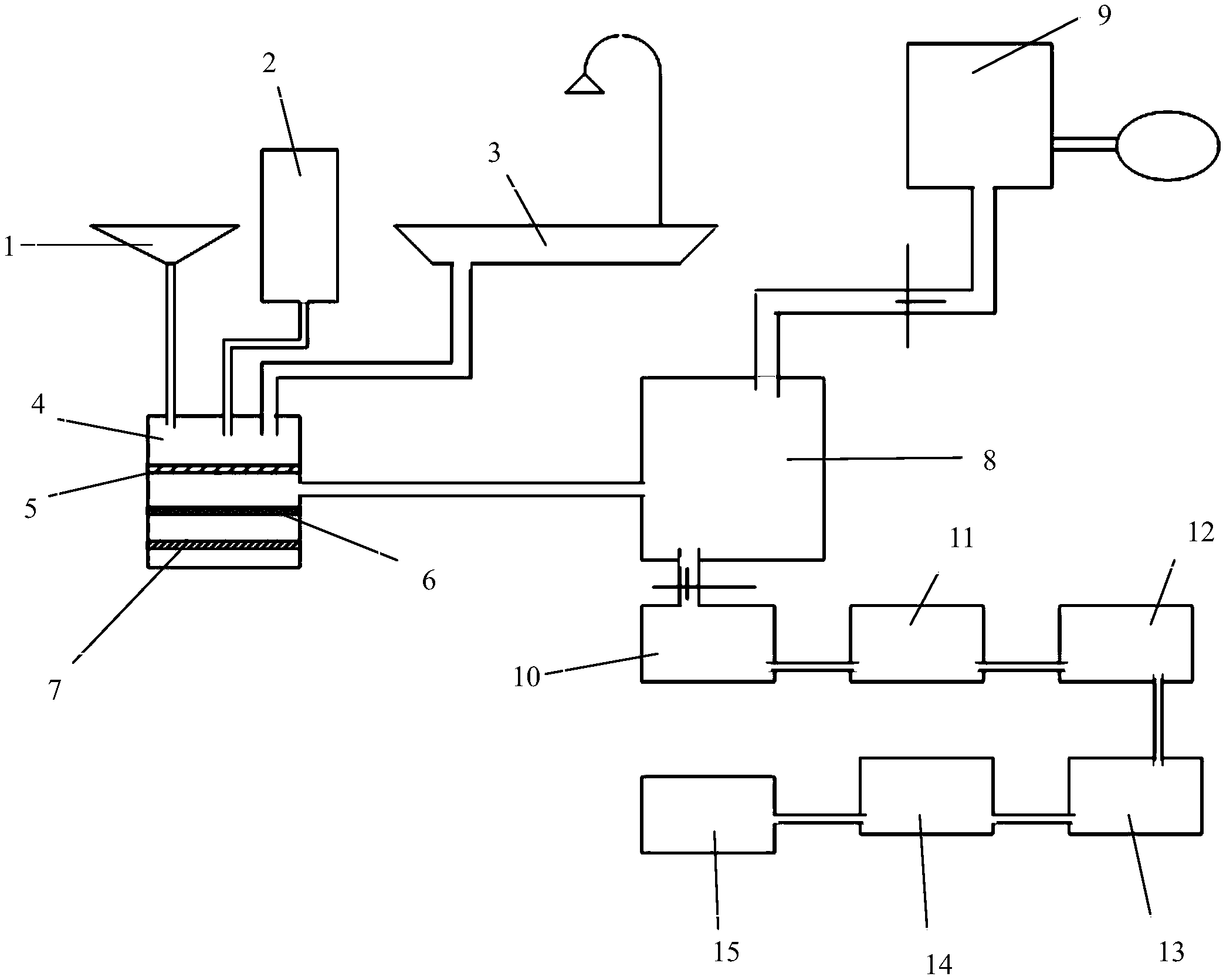

针对所提到的问题，本发明提供了卫生间生活污水再利用装置，包括：
第一储水箱，其设置在地面以下，且上部设置有进水口，所述进水口分别与洗漱池的排水口、淋浴的排水口、洗衣机的排水口通过管路连接，所述第一储水箱内部从上至下分别设置过滤网层、活性炭层和石英层;
第二储水箱，其设置在地面以下，所述第二储水箱通过管路与所述第一储水箱连接，该管路上设置有水泵，所述水泵将所述第一储水箱内的水泵送到所述第二储水箱，所述第一储水箱上设置有第一出水口和第二出水口，所述第一出水口与马桶的水箱连接，所述第二出水口通过管路与中水过滤系统连接;
电磁阀，其设置在所述第一出水口和第二出水口处;
第一水位传感器，其设置在所述第二储水箱中，用于感测所述第二储水箱的水位值;
第二水位传感器，其设置在马桶水箱中，用于感测马桶水箱内的水位值;
所述中水过滤系统包括：
初级过滤池，其与所述第二出水口连接，所述初级过滤池内设置有纳米磁粉投放装置;
第一沉淀池，其与所述初级过滤池的出水口连接，
pH调节池，其与所述第一沉淀池的出水口连接，所述pH调节池上方设置有酸液进料口和碱液进料口;
生物脱氮池，其与所述pH调节池的出水口连接，所述生物脱氮池通过生物活性反应过程，将废水中的硝酸盐氮分解转化，从而去除硝酸盐氮;
第二沉淀池，其与所述生物脱氮池的出水口连接，所述第二沉淀池将废水中的剩余不溶物质全部除去;
中水池，其与所述第二沉淀池的出水口连接;
控制器，其与所述第一水位传感器、第二水位传感器、电磁阀连接，当所述第二水位传感器感测的水位值低于马桶水箱水位的预设值时，所述控制器开启所述第一出水口上的电磁阀，当所述第一水位传感器感测的水位值高于第二储水箱水位预设值时，所述控制器开启所述第二出水口上的电磁阀。
优选方案是：所述初级过滤池上方设置有超声波分离装置，收集吸附了污染物的磁粉，通过传送带导入超声波分离装置，在超声波的作用下将纳米磁粉上吸附的污染物清洗并分离。
优选方案是：马桶水箱上连接有向所述马桶水箱补充自来水的补水管道。
优选方案是：所述第一储水箱的外壁上设置有便于拆开的面板，用于清理过滤的杂质。
优选方案是：所述第一沉淀池下端设置有污泥沉淀斗，所述污泥沉淀斗下端有沉淀污泥的出口。
优选方案是：所述第一沉淀池一侧有驱动电机，所述驱动电机上端有驱动齿轮箱，所述第一沉淀池一侧有所述控制器，所述第一沉淀池内部有液位传感器，所述第一沉淀池下端有污泥沉淀斗。
优选方案是：马桶设有红外探头，所述红外探头与控制器连接，用于实现自动冲洗。
本发明的有益效果如下：
1、本发明将第一储水箱和第二储水箱设置在地面以下，有效的节省了地面空间;
2、本发明对收集的污水激进型了过滤，能够有效避免污水造成的二次污染;
3、本发明将洗漱池、淋浴、洗衣机的排水过滤后进行冲洗马桶和汇入中水系统，有效的节约了水资源，提高了污水利用率;
4、本发明将污水经过初级过滤池、第一沉淀池、pH调节池、生物脱氮池、第二沉淀池的过滤，有效的去除了污水中含有的洗涤剂等化学成分后，将处理后生活用水汇入中水系统;
5、本发明采用纳米磁粉吸附截留污水中的悬浮物，在磁鼓的磁场的作用下，收集吸附了污染物的磁粉，通过传送带导入超声波分离装置中，在超声波的作用下将纳米磁粉上吸附的污染物的清洗并分离，污染物随少量污水排放，经超声波清洗的纳米磁粉循环使用，加强了污水中悬浮物和有机聚合物的吸附截留作用，超声波清洗大大降低了反冲洗再生过程中的用水量，进而提高了污水处理的效率，纳米磁粉循环使用减少耗材使用，节约资源。
