申请日2018.09.10
公开(公告)日2019.01.18
IPC分类号C02F9/04
摘要
本发明公开了一种建筑节能用污水处理装置，包括底板，底板的顶部从左至右依次固定连接有沉淀箱、反应箱和过滤箱，沉淀箱左侧的顶部连通有进水管，沉淀箱的内腔固定连接有滤网，所述沉淀箱的左侧开设有与滤网配合使用的排污管，所述排污管的左侧套设有管盖，所述沉淀箱内腔底部的右侧固定连接有过滤壳。本发明通过设置底板、沉淀箱、排污管、管盖、进水管、第一水泵、第一通管、反应箱、保护壳、第二水泵、第二通管、过滤箱、出水管、第二输水管、第一输水管、电机、横板、投药口、过滤棉、搅拌叶片、搅拌杆、过滤壳、吸水管、活性碳板和滤网的配合使用，解决了现有的建筑节能用污水处理装置对污水处理不彻底的问题。
权利要求书

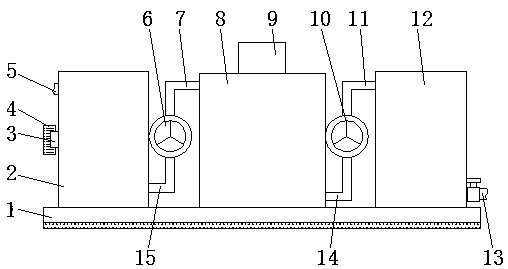

1.一种建筑节能用污水处理装置，包括底板(1)，其特征在于：所述底板(1)的顶部从左至右依次固定连接有沉淀箱(2)、反应箱(8)和过滤箱(12)，所述沉淀箱(2)左侧的顶部连通有进水管(5)，所述沉淀箱(2)的内腔固定连接有滤网(25)，所述沉淀箱(2)的左侧开设有与滤网(25)配合使用的排污管(3)，所述排污管(3)的左侧套设有管盖(4)，所述沉淀箱(2)内腔底部的右侧固定连接有过滤壳(22)，所述过滤壳(22)的左侧连通有吸水管(23)，所述过滤壳(22)的内腔固定连接有活性碳板(24)，所述过滤壳(22)的右侧连通有第一输水管(15)，所述第一输水管(15)远离过滤壳(22)的一侧贯穿至沉淀箱(2)的外侧并连通有第一水泵(6)，所述第一水泵(6)的左侧与沉淀箱(2)固定来连接，所述第一水泵(6)的顶部连通有第一通管(7)，所述第一通管(7)远离第一水泵(6)的一侧与反应箱(8)连通，所述反应箱(8)的顶部固定连接有电机(16)，所述电机(16)的输出端贯穿至反应箱(8)的内腔并固定连接有横板(17)，所述横板(17)底部的两侧均固定连接有搅拌杆(21)，所述搅拌杆(21)的两侧均固定连接有搅拌叶片(20)，所述反应箱(8)顶部的右侧开设有投药口(18)，所述反应箱(8)右侧的底部连通有第二输水管(14)，所述第二输水管(14)远离反应箱(8)的一侧连通有第二水泵(10)，所述第二水泵(10)的左侧与反应箱(8)固定连接，所述第二水泵(10)的顶部连通有第二通管(11)，所述第二通管(11)远离第二水泵(10)的一侧与过滤箱(12)连通，所述过滤箱(12)的内腔固定连接有过滤棉(19)，所述过滤箱(12)右侧的底部连通有出水管(13)。
2.根据权利要求1所述的一种建筑节能用污水处理装置，其特征在于：所述管盖(4)的表面套设有防滑套，所述滤网(25)呈倾斜设置。
3.根据权利要求1所述的一种建筑节能用污水处理装置，其特征在于：所述电机(16)的顶部固定连接有保护壳(9)，所述保护壳(9)的底部与反应箱(8)固定连接。
4.根据权利要求1所述的一种建筑节能用污水处理装置，其特征在于：所述出水管(13)的表面设置有控制阀，所述底板(1)的底部设置有防滑凸点。
5.根据权利要求1所述的一种建筑节能用污水处理装置，其特征在于：所述活性碳板(24)的数量为三个，两个搅拌杆(21)的底部之间固定连接有固定杆。
说明书
一种建筑节能用污水处理装置
技术领域
本发明涉及建筑节能用污水处理技术领域，具体为一种建筑节能用污水处理装置。
背景技术
建筑节能是指在建筑材料生产、房屋建筑和构筑物施工及使用过程中，满足同等需要或达到相同目的的条件下，尽可能降低能耗，减少能源需求的方法，建筑规划与设计、围护结构、提高终端用户用能效率、提高总的能源利用效率，建筑节能，在发达国家最初为减少建筑中能量的散失，普遍称为提高建筑中的能源利用率，在保证提高建筑舒适性的条件下，合理使用能源，不断提高能源利用效率，建筑节能具体指在建筑物的规划、设计、新建、改造和使用过程中，执行节能标准，采用节能型的技术、工艺、设备、材料和产品，提高保温隔热性能和采暖供热、空调制冷制热系统效率，加强建筑物用能系统的运行管理，利用可再生能源，在保证室内热环境质量的前提下，增大室内外能量交换热阻，以减少供热系统、空调制冷制热、照明、热水供应因大量热消耗而产生的能耗。
在建筑节能的运行过程中会产生污水，处理污水时会用到污水处理装置，污水处理装置，是一种能有效处理生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，污水的处理不当会对生态环境和人体健康都造成影响，现有的建筑节能用污水处理装置对污水处理的不彻底，导致污水的排放还会对生态环境等造成影响，不利于使用。
发明内容
本发明的目的在于提供一种建筑节能用污水处理装置，具备对污水处理彻底的优点，解决了现有的建筑节能用污水处理装置对污水处理不彻底的问题。
为实现上述目的，本发明提供如下技术方案：一种建筑节能用污水处理装置，包括底板，所述底板的顶部从左至右依次固定连接有沉淀箱、反应箱和过滤箱，所述沉淀箱左侧的顶部连通有进水管，所述沉淀箱的内腔固定连接有滤网，所述沉淀箱的左侧开设有与滤网配合使用的排污管，所述排污管的左侧套设有管盖，所述沉淀箱内腔底部的右侧固定连接有过滤壳，所述过滤壳的左侧连通有吸水管，所述过滤壳的内腔固定连接有活性碳板，所述过滤壳的右侧连通有第一输水管，所述第一输水管远离过滤壳的一侧贯穿至沉淀箱的外侧并连通有第一水泵，所述第一水泵的左侧与沉淀箱固定来连接，所述第一水泵的顶部连通有第一通管，所述第一通管远离第一水泵的一侧与反应箱连通，所述反应箱的顶部固定连接有电机，所述电机的输出端贯穿至反应箱的内腔并固定连接有横板，所述横板底部的两侧均固定连接有搅拌杆，所述搅拌杆的两侧均固定连接有搅拌叶片，所述反应箱顶部的右侧开设有投药口，所述反应箱右侧的底部连通有第二输水管，所述第二输水管远离反应箱的一侧连通有第二水泵，所述第二水泵的左侧与反应箱固定连接，所述第二水泵的顶部连通有第二通管，所述第二通管远离第二水泵的一侧与过滤箱连通，所述过滤箱的内腔固定连接有过滤棉，所述过滤箱右侧的底部连通有出水管。
优选的，所述管盖的表面套设有防滑套，所述滤网呈倾斜设置。
优选的，所述电机的顶部固定连接有保护壳，所述保护壳的底部与反应箱固定连接。
优选的，所述出水管的表面设置有控制阀，所述底板的底部设置有防滑凸点。
优选的，所述活性碳板的数量为三个，两个搅拌杆的底部之间固定连接有固定杆。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置底板、沉淀箱、排污管、管盖、进水管、第一水泵、第一通管、反应箱、保护壳、第二水泵、第二通管、过滤箱、出水管、第二输水管、第一输水管、电机、横板、投药口、过滤棉、搅拌叶片、搅拌杆、过滤壳、吸水管、活性碳板和滤网的配合使用，解决了现有的建筑节能用污水处理装置对污水处理不彻底的问题。
2、本发明通过设置防滑套，增加了管盖的摩擦力，通过设置倾斜状滤网，方便了污水杂质的清理，通过设置保护壳，有效的实现了对电机的保护作用，增加其使用寿命，通过设置控制阀，有效的实现了对出水管出流量的控制，通过设置防滑凸点，有效的增加了底板的稳定性，通过设置固定杆，有效的增加了搅拌杆搅拌时的稳定性。
