申请日2018.09.10
公开(公告)日2019.01.01
IPC分类号C02F9/08
摘要
本发明涉及污水处理技术领域，具体的说是一种污水处理优化工艺，该工艺包括如下步骤：S1，将污水通入处理池中;S2，在S1中的处理池的侧壁设置LED灯，在处理池的底部设置空气曝气头;S3，在S2的基础上，将疏松多孔的光催化剂和棱锥反射镜放入到污水中，在空气曝气头排出的空气作用下，光催化剂和棱锥反射镜在污水中做不规则运动，棱锥反射镜能够将光线进行反射，提高光线与光催化剂接触的概率;S4，S3进行初步的分解过后，利用提升机构将粘附有污物的第一过滤机构或者第二过滤机构提升至催化机构位置处，催化机构对第一过滤机构或者第二过滤机构上的污物进行分解。本工艺采用水中和水外两种方式实现污物的光催化分解，大大提高了污水处理的效率。
权利要求书

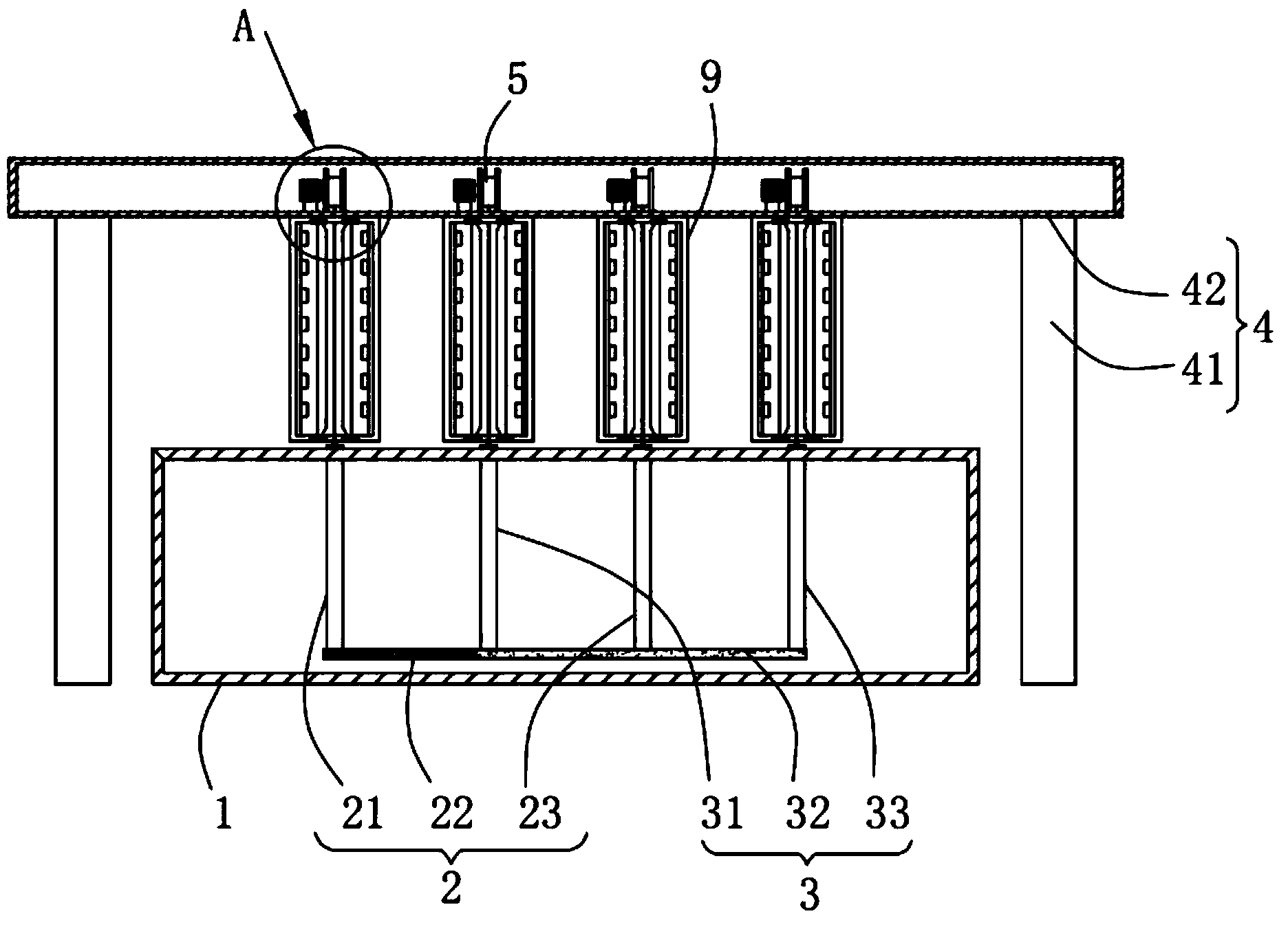

1.一种污水处理优化工艺，其特征在于，该工艺采用如下污水处理设备，所述污水处理设备包括处理池(1)、第一过滤机构(2)、第二过滤机构(3)、支撑机构(4)、提升机构(5)、催化机构(6)、调节机构(7)、LED光板(8)以及箱体(9);所述处理池(1)的内部安装有所述第一过滤机构(2)和所述第二过滤机构(3)，所述第一过滤机构(2)、所述第二过滤机构(3)用以对污水进行过滤;所述处理池(1)的外部设有所述支撑机构(4)，所述支撑机构(4)的底面设有四个所述箱体(9);每个所述箱体(9)内均安装有所述提升机构(5)，所述提升机构(5)与所述第一过滤机构(2)、所述第二过滤机构(3)固定连接，所述提升机构(5)用以对所述第一过滤机构(2)、所述第二过滤机构(3)进行提升;所述箱体(9)的内部对称设有所述催化机构(6)，所述催化机构(6)的顶部和底部均设有所述调节机构(7)，所述调节机构(7)用以对所述催化机构(6)位置进行调节;所述催化机构(6)的外侧均设有所述LED光板(8)，所述LED光板(8)与所述催化机构(6)共同工作实现对于过滤设备的光催化;
该工艺包括如下步骤：
S1，将污水通入处理池(1)中;
S2，在S1中的处理池(1)的侧壁设置LED灯，在处理池(1)的底部设置空气曝气头;
S3，在S2的基础上，将疏松多孔的光催化剂和棱锥反射镜放入到污水中，在空气曝气头排出的空气作用下，光催化剂和棱锥反射镜在污水中做不规则运动，棱锥反射镜能够将光线进行反射，提高光线与光催化剂接触的概率;
S4，S3进行初步的分解过后，利用提升机构(5)将粘附有污物的第一过滤机构(2)或者第二过滤机构(3)提升至催化机构(6)位置处，催化机构(6)对第一过滤机构(2)或者第二过滤机构(3)上的污物进行分解。
2.根据权利要求1所述的一种污水 处理优化工艺，其特征在于：所述支撑机构(4)包括支撑杆(41)和顶板(42)，所述顶板(42)为空腔结构，所述顶板(42)设于所述处理池(1)的顶部，所述顶板(42)的底面四角处垂直设有所述支撑杆(41)。
3.根据权利要求2所述的一种污水处理优化工艺，其特征在于：所述顶板(42)的内部等距安装有四个所述提升机构(5)，所述提升机构(5)包括转动电机(51)、卷筒(52)、第一牵引绳(53)以及第二牵引绳(54)，所述转动电机(51)固定于所述顶板(42)的内壁，所述转动电机(51)转动连接所述卷筒(52)，所述卷筒(52)的外壁缠绕有所述第一牵引绳(53)，所述第一牵引绳(53)的底端连接有两个等长的所述第二牵引绳(54)。
4.根据权利要求3所述的一种污水处理优化工艺，其特征在于：所述顶板(42)的底面垂直设有四个所述箱体(9)，所述箱体(9)与所述提升机构(5)位于同一中线处，所述箱体(9)的内壁开有安装槽(91)。
5.根据权利要求4所述的一种污水处理优化工艺，其特征在于：所述催化机构(6)对称设于所述箱体(9)的内部，所述催化机构(6)包括储存架(61)、磁铁(62)、透明板(63)以及光催化薄膜(64)，所述磁铁(62)嵌入于所述安装槽(91)的内部，所述磁铁(62)对称设于所述储存架(61)的顶面和底面，所述储存架(61)内部开有矩形通孔结构，所述透明板(63)嵌入于所述储存架(61)的内部，所述透明板(63)的内侧壁设有所述光催化薄膜(64)。
6.根据权利要求5所述的一种污水处理优化工艺，其特征在于：所述调节机构(7)包括弹簧(71)和电磁铁(72)，所述弹簧(71)嵌入于所述安装槽(91)的内部，所述弹簧(71)的端部固定连接所述磁铁(62)，所述磁铁(62)背离所述弹簧(71)的一侧设有所述电磁铁(72)，所述电磁铁(72)与所述安装槽(91)的内壁固定连接。
7.根据权利要求5所述的一种污水处理优化工艺，其特征在于：所述LED光板(8)对称设于所述箱体(9)的内壁，所述LED光板(8)位于所述透明板(63)的外侧。
8.根据权利要求3所述的一种污水处理优化工艺，其特征在于：所述第一过滤机构(2)包括第一滤板(21)、第一连接架(22)以及第二滤板(23)，所述第一滤板(21)、所述第二滤板(23)的顶面均固定连接有所述第二牵引绳(54)，所述第一滤板(21)、所述第二滤板(23)平行间隔设置，所述第一滤板(21)、所述第二滤板(23)的面积与所述处理池(1)的截面积相同，所述第一滤板(21)、所述第二滤板(23)之间通过所述第一连接架(22)固定连接，所述第一连接架(22)位于所述第一滤板(21)、所述第二滤板(23)的侧壁底端。
9.根据权利要求8所述的一种污水处理优化工艺，其特征在于：所述第二过滤机构(3)包括第三滤板(31)、第二连接架(32)以及第四滤板(33)，所述第一滤板(21)、所述第三滤板(31)、所述第二滤板(23)以及所述第四滤板(33)依次等距平行分布，所述第三滤板(31)、所述第四滤板(33)之间通过所述第二连接架(32)固定，所述第二连接架(32)位于所述第三滤板(31)、所述第四滤板(33)侧壁底端，所述第二连接架(32)、所述第一连接架(22)分别位于所述处理池(1)的两侧，所述第一滤板(21)、所述第三滤板(31)、所述第二滤板(23)以及所述第四滤板(33)均贴合置于两个相对所述催化机构(6)之间。
说明书
一种污水处理优化工艺
技术领域
本发明涉及污水处理技术领域，具体的说是一种污水处理优化工艺。
背景技术
光催化剂在光照射的作用下，可以产生活性极高的光生电子空穴对，从而进一步生成高活性的自由基或直接参与目标反应;由于上述的活性物质具有较高的电位，因此可以利用其强大的氧化还原能力应用于污水的处理过程，使其与有机物发生作用并达到矿化降解的目的，实现一种经济可持续话的污水治理的途径。
在传统的过滤反应中，需要将滤板外表面的脏污进行清理，但目前的机械处理方式耗时较长，工人的劳动量较大;而部分采用光催化的设备，光照接收有限，催化分解效率不高。
发明内容
针对现有技术中的问题，本发明提供了一种污水处理优化工艺，本工艺采用水中和水外两种方式实现污物的光催化分解，大大提高了污水处理的效率。
本发明解决其技术问题所采用的技术方案是：一种污水处理优化工艺，该工艺采用如下污水处理设备，所述污水处理设备包括处理池、第一过滤机构、第二过滤机构、支撑机构、提升机构、催化机构、调节机构、LED光板以及箱体;所述处理池的内部安装有所述第一过滤机构和所述第二过滤机构，所述第一过滤机构、所述第二过滤机构用以对污水进行过滤;所述处理池的外部设有所述支撑机构，所述支撑机构的底面设有四个所述箱体;每个所述箱体内均安装有所述提升机构，所述提升机构与所述第一过滤机构、所述第二过滤机构固定连接，所述提升机构用以对所述第一过滤机构、所述第二过滤机构进行提升;所述箱体的内部对称设有所述催化机构，所述催化机构的顶部和底部均设有所述调节机构，所述调节机构用以对所述催化机构位置进行调节;所述催化机构的外侧均设有所述LED光板，所述LED光板与所述催化机构共同工作实现对于过滤设备的光催化。
该工艺包括如下步骤：
S1，将污水通入处理池中;
S2，在S1中的处理池的侧壁设置LED灯，在处理池的底部设置空气曝气头;
S3，在S2的基础上，将疏松多孔的光催化剂和棱锥反射镜放入到污水中，在空气曝气头排出的空气作用下，光催化剂和棱锥反射镜在污水中做不规则运动，棱锥反射镜能够将光线进行反射，提高光线与光催化剂接触的概率;
S4，S3进行初步的分解过后，利用提升机构将粘附有污物的第一过滤机构或者第二过滤机构提升至催化机构位置处，催化机构对第一过滤机构或者第二过滤机构上的污物进行分解。
具体的，所述支撑机构包括支撑杆和顶板，所述顶板为空腔结构，所述顶板设于所述处理池的顶部，所述顶板的底面四角处垂直设有所述支撑杆。
具体的，所述顶板的内部等距安装有四个所述提升机构，所述提升机构包括转动电机、卷筒、第一牵引绳以及第二牵引绳，所述转动电机固定于所述顶板的内壁，所述转动电机转动连接所述卷筒，所述卷筒的外壁缠绕有所述第一牵引绳，所述第一牵引绳的底端连接有两个等长的所述第二牵引绳。
具体的，所述顶板的底面垂直设有四个所述箱体，所述箱体与所述提升机构位于同一中线处，所述箱体的内壁开有安装槽。
具体的，所述催化机构对称设于所述箱体的内部，所述催化机构包括储存架、磁铁、透明板以及光催化薄膜，所述磁铁嵌入于所述安装槽的内部，所述磁铁对称设于所述储存架的顶面和底面，所述储存架内部开有矩形通孔结构，所述透明板嵌入于所述储存架的内部，所述透明板的内侧壁设有所述光催化薄膜。
具体的，所述调节机构包括弹簧和电磁铁，所述弹簧嵌入于所述安装槽的内部，所述弹簧的端部固定连接所述磁铁，所述磁铁背离所述弹簧的一侧设有所述电磁铁，所述电磁铁与所述安装槽的内壁固定连接。
具体的，所述LED光板对称设于所述箱体的内壁，所述LED光板位于所述透明板的外侧。
具体的，所述第一过滤机构包括第一滤板、第一连接架以及第二滤板，所述第一滤板、所述第二滤板的顶面均固定连接有所述第二牵引绳，所述第一滤板、所述第二滤板平行间隔设置，所述第一滤板、所述第二滤板的面积与所述处理池的截面积相同，所述第一滤板、所述第二滤板之间通过所述第一连接架固定连接，所述第一连接架位于所述第一滤板、所述第二滤板的侧壁底端。
具体的，所述第二过滤机构包括第三滤板、第二连接架以及第四滤板，所述第一滤板、所述第三滤板、所述第二滤板以及所述第四滤板依次等距平行分布，所述第三滤板、所述第四滤板之间通过所述第二连接架固定，所述第二连接架位于所述第三滤板、所述第四滤板侧壁底端，所述第二连接架、所述第一连接架分别位于所述处理池的两侧，所述第一滤板、所述第三滤板、所述第二滤板以及所述第四滤板均贴合置于两个相对所述催化机构之间。
本发明的有益效果：
1.本工艺采用水中和水外两种方式实现污物的光催化分解，大大提高了污水处理的效率。
2.本发明所述的一种污水处理优化工艺，本工艺中采用的污水处理设备，隔离开关不使用时，驱动机构与隔离开关控制机构为分离状态，此时，即使手柄被误碰时，只会带动转动机构、驱动机构转动，而不会带动隔离开关控制机构转动，实现隔离开关防误开和误关，而在使用时，操作人员也只需向内挤压转动机构，便可使得驱动机构与隔离开关控制机构配合在一起，在转动手柄时，五棱柱结构的驱动槽、第二管体便会配合转动，实现对于隔离开关通断的控制，操作简便。
