申请日2018.09.10
公开(公告)日2019.01.01
IPC分类号C02F9/04; B01D53/78; B01D50/00; C02F101/30
摘要
本发明提供了一种印染废水废气处理系统。它解决了现有处理系统无法对废水和废气同时进行处理，处理繁琐等技术问题。本印染废水废气处理系统，包括底板，底板上设置有废水处理装置和废气处理装置。本发明具有处理方便的优点。
权利要求书
1.一种印染废水废气处理系统，包括底板，其特征在于，所述底板上设置有废水处理装置和废气处理装置。
2.根据权利要求1所述的印染废水废气处理系统，其特征在于，所述废水处理装置包括工作台一、过滤箱和反应箱，工作台一固定在底板上，过滤箱和反应箱分别固定在工作台一上，且过滤箱位于反应箱上方，过滤箱的上端侧部具有进水口一，进水口一通过废水输送管和废水源相连通，过滤箱的下端侧部具有出水口一，出水口一处设置有电磁阀一，过滤箱的中部固定有支撑环，过滤箱上端还具有开口，工作台一上设置有能将开口封闭住的箱盖，箱盖与一能带动其上下移动的移动结构相连，箱盖上竖直设置有内部具有空腔的若干转轴，转轴上端与一能带动其转动的动力结构相连，转轴下端和呈螺旋形的毛条相连，箱盖上通过固定杆连接有滤网一，且滤网一能与支撑环相抵靠，转轴的下端侧部还具有与空腔相连通的若干水孔，箱盖上还固定有水泵一，水泵一的一端和排水管一端相连通，排水管另一端和空腔相连通，水泵一的另一端和回水管一端相连通，回水管另一端和过滤箱的上端侧部相连通;反应箱内竖直设置有隔板，隔板将反应箱内部分成左储水腔和右反应腔，隔板上具有能将左储水腔与右反应腔相连通的连通管，连通管上还设置有电磁阀二和输送泵一，左储水腔的上端侧部具有进水口二，进水口二通过联管一和出水口一相连通，右反应腔的上端具有加药口，加药口处设置有电磁阀三，右反应腔的下端侧部排水口二，排水口二处设置有电磁阀四，工作台一上还设置有混合机构和检测机构。
3.根据权利要求2所述的印染废水废气处理系统，其特征在于，所述检测机构包括pH传感器和控制器，pH传感器设置在右反应腔内，控制器固定在工作台一上，电磁阀二、电磁阀三、电磁阀四和输送泵通过线路均与该控制器相连。
4.根据权利要求2所述的印染废水 废气处理系统，其特征在于，所述混合机构包括安装架、混合筒和弹性的导药管，安装架设置在右反应腔内，安装架和连接杆下端相连，连接杆中部还固定有若干推送片，且推送片呈交错布置，连接杆上端和升降座相连，升降座与一能带动其上下移动的移动组件相连，混合筒水平转动设置在安装架上，混合筒两端均具有若干输入孔，混合筒中部具有若干输出孔，安装架上水平固定有辅助杆，且辅助杆贯穿混合筒两端，混合筒内固定有辅助片，辅助片形成螺旋式结构，以混合筒的长度中心为基准，辅助片的螺旋式结构具有镜像设置的两组，混合筒外还固定有若干搅拌片，安装架上还设置有能驱动混合筒转动的驱动组件，导药管上端和加药口相连通，导药管下端位于右反应腔内，导药管下端和升降环相连，升降环通过联接杆和安装架相连。
5.根据权利要求4所述的印染废水废气处理系统，其特征在于，所述移动组件包括立柱、导轨、滑块、齿条、齿轮和动力电机，立柱固定在工作台一上，导轨竖直固定在立柱上，滑块设置在导轨上，齿条竖直固定在立柱上，且齿条与导轨相互平行，动力电机固定在滑块上，动力电机的输出轴水平设置，齿轮固定在动力电机的输出轴端部，且齿轮与齿条相啮合，升降座和滑块相连。
6.根据权利要求1所述的印染废水废气处理系统，其特征在于，所述驱动组件包括齿圈、驱动电机一、驱动轮和定位板，齿圈固定在混合筒外，定位板固定在安装架上，驱动电机一固定在定位板上，驱动电机一的输出轴水平设置，驱动轮固定在驱动电机一的输出轴端部，且驱动轮与齿圈相啮合。
7.根据权利要求1所述的印染废水废气处理系统，其特征在于，所述移动结构包括支撑架、导杆、导套和推杆电机一，支撑架固定在工作台一上，导杆竖直固定在支撑架上，导套设置在导杆上，推杆电机一固定在机架上，推杆电机一的推杆竖直向下，推杆电机一的推杆端部和导套相连，导套通过连接架和箱盖相连。
8.根据权利要求1所述的印染废水废气处理系统，其特征在于，所述动力结构包括驱动电机二、主动轮、若干从动轮和传动带，驱动电机二固定在箱盖上，驱动电机二的输出轴竖直向上，主动轮固定在驱动电机二的输出轴端部，从动轮固定在转轴上端，传动带套设在主动轮与从动轮之间。
说明书
一种印染废水废气处理系统
技术领域
本发明属于环保设备技术领域，涉及一种处理系统，特别是一种印染废水废气处理系统。
背景技术
印染又称之为染整，是一种加工方式，也是前处理，染色，印花，后整理，洗水等的总称;印染的过程中会产生大量的废水和废气。
经检索，如中国专利文献公开了一种印染废液处理系统【申请号：201721515921.7;公开号：CN 207713578U】。这种印染废液处理系统，其特征在于，包括按照水流方向依次通过管道连通的沉淀池、pH调节池、内电解过滤装置、生化池、混凝池、蒸馏装置、RO膜过滤装置和储水池，所述沉淀池的进水口与废液排放管连通，所述沉淀池与pH调节池之间的管道上设有第一水泵，所述pH调节池与内电解过滤装置之间的管道上设有第二水泵，所述内电解过滤装置的出水口的高度高于生化池的进水口的高度，所述生化池与混凝池之间的管道上设有第三水泵，所述混凝池与蒸馏装置之间的管道上设有第四水泵，所述蒸馏装置的出水口的高度高于RO膜过滤装置的进水口的高度，所述RO膜过滤装置的高度高于储水池的进水口的高度。
该专利中公开的处理系统虽然可实现印染废液的回收利用，但是，该处理系统无法对废水和废气同时进行处理，处理繁琐，因此，设计出一种印染废水废气处理系统是很有必要的。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种印染废水废气处理系统，该处理系统具有处理方便的特点。
本发明的目的可通过下列技术方案来实现：一种印染废水废气处理系统，包括底板，其特征在于，所述底板上设置有废水处理装置和废气处理装置。
采用以上结构，通过废水处理装置和废气处理装置可同时对废水和废气进行处理，处理方便。

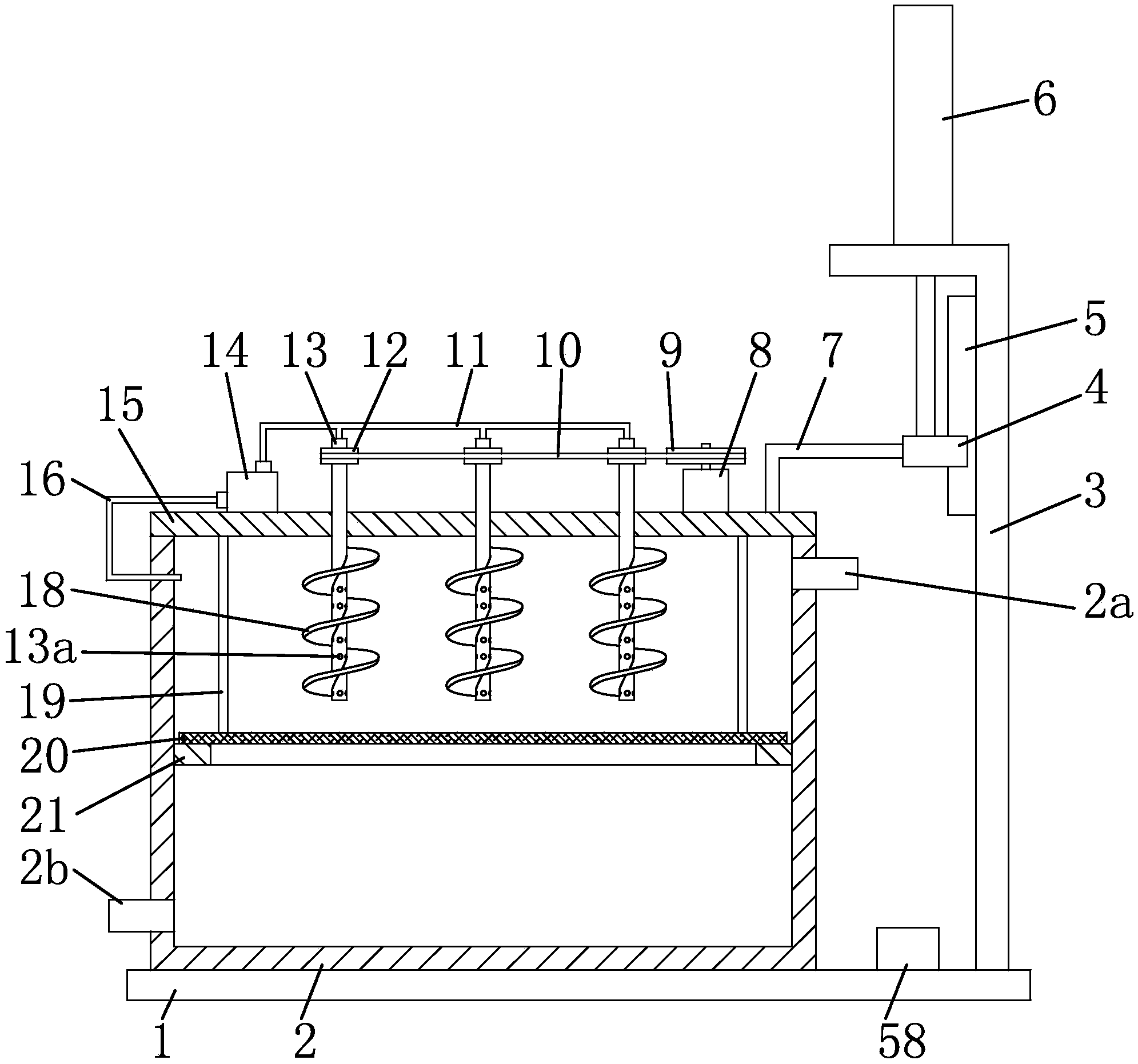

所述废水处理装置包括工作台一、过滤箱和反应箱，工作台一固定在底板上，过滤箱和反应箱分别固定在工作台一上，且过滤箱位于反应箱上方，过滤箱的上端侧部具有进水口一，进水口一通过废水输送管和废水源相连通，过滤箱的下端侧部具有出水口一，出水口一处设置有电磁阀一，过滤箱的中部固定有支撑环，过滤箱上端还具有开口，工作台一上设置有能将开口封闭住的箱盖，箱盖与一能带动其上下移动的移动结构相连，箱盖上竖直设置有内部具有空腔的若干转轴，转轴上端与一能带动其转动的动力结构相连，转轴下端和呈螺旋形的毛条相连，箱盖上通过固定杆连接有滤网一，且滤网一能与支撑环相抵靠，转轴的下端侧部还具有与空腔相连通的若干水孔，箱盖上还固定有水泵一，水泵一的一端和排水管一端相连通，排水管另一端和空腔相连通，水泵一的另一端和回水管一端相连通，回水管另一端和过滤箱的上端侧部相连通;反应箱内竖直设置有隔板，隔板将反应箱内部分成左储水腔和右反应腔，隔板上具有能将左储水腔与右反应腔相连通的连通管，连通管上还设置有电磁阀二和输送泵一，左储水腔的上端侧部具有进水口二，进水口二通过联管一和出水口一相连通，右反应腔的上端具有加药口，加药口处设置有电磁阀三，右反应腔的下端侧部排水口二，排水口二处设置有电磁阀四，工作台一上还设置有混合机构和检测机构。
采用以上结构，将废水从进水口一输入到过滤箱中，通过动力结构带动转轴转动，转轴带动毛条转动，同时，开启水泵一，通过排水管将转轴处的废水排走，使转轴处的水压形成负压状态，废水中的大纤维被毛条缠绕，废水中的小纤维被滤网收集，过滤后的废水从出水口一排出，通过联管一将其输送到左储水腔中暂存，开启输送泵一，将左储水腔中的废水输送到右反应腔内，通过加药口将药液加入到右反应腔内，通过混合机构使废水和药液充分混合，检测机构对废水进行检测合格后，从排水口二排出，从而完成废水的处理，处理方便。
所述检测机构包括pH传感器和控制器，pH传感器设置在右反应腔内，控制器固定在工作台一上，电磁阀二、电磁阀三、电磁阀四和输送泵通过线路均与该控制器相连。
采用以上结构，通过pH传感器传感器对右反应腔内废水的pH值进行检测，达到排放值后将信号传递给控制器，控制器控制电磁阀二、电磁阀三、电磁阀四和输送泵动作。
所述混合机构包括安装架、混合筒和弹性的导药管，安装架设置在右反应腔内，安装架和连接杆下端相连，连接杆中部还固定有若干推送片，且推送片呈交错布置，连接杆上端和升降座相连，升降座与一能带动其上下移动的移动组件相连，混合筒水平转动设置在安装架上，混合筒两端均具有若干输入孔，混合筒中部具有若干输出孔，安装架上水平固定有辅助杆，且辅助杆贯穿混合筒两端，混合筒内固定有辅助片，辅助片形成螺旋式结构，以混合筒的长度中心为基准，辅助片的螺旋式结构具有镜像设置的两组，混合筒外还固定有若干搅拌片，安装架上还设置有能驱动混合筒转动的驱动组件，导药管上端和加药口相连通，导药管下端位于右反应腔内，导药管下端和升降环相连，升降环通过联接杆和安装架相连。
采用以上结构，将药液从加料口放入到右反应腔中，通过驱动组件带动混合筒转动，混合筒带动辅助片转动，在辅助片的作用下，使右反应腔内的药液和废水由两端的输入孔输入到混合筒内，并从混合筒中部的输出孔输送回右反应腔内，与此同时，混合筒带动搅拌片转动，搅拌片对右反应腔内的药液和废水进行搅拌，由于移动组件可带动升降座上下移动，升降座通过连接杆带动安装架上下移动，安装架带动混合筒上下移动，同时，安装架带动升降环上下移动，升降环带动导药管的下端上下移动，使加料口处的药液输送到右反应腔的上中下各处，从而混合筒转动时可对右反应腔上中下各处进行混合，从而可使药液与废水快速充分反应，混合效果好。
所述移动组件包括立柱、导轨、滑块、齿条、齿轮和动力电机，立柱固定在工作台一上，导轨竖直固定在立柱上，滑块设置在导轨上，齿条竖直固定在立柱上，且齿条与导轨相互平行，动力电机固定在滑块上，动力电机的输出轴水平设置，齿轮固定在动力电机的输出轴端部，且齿轮与齿条相啮合，升降座和滑块相连。
当需要使升降座上下移动时，控制动力电机带动齿轮转动，齿轮逐渐与齿条相啮合，使滑块沿着导杆上下移动，滑块带动升降座上下移动。
所述驱动组件包括齿圈、驱动电机一、驱动轮和定位板，齿圈固定在混合筒外，定位板固定在安装架上，驱动电机一固定在定位板上，驱动电机一的输出轴水平设置，驱动轮固定在驱动电机一的输出轴端部，且驱动轮与齿圈相啮合。
当需要使混合筒转动时，控制驱动电机一带动驱动轮转动，驱动轮逐渐与齿圈相啮合，使混合筒转动。
所述移动结构包括支撑架、导杆、导套和推杆电机一，支撑架固定在工作台一上，导杆竖直固定在支撑架上，导套设置在导杆上，推杆电机一固定在机架上，推杆电机一的推杆竖直向下，推杆电机一的推杆端部和导套相连，导套通过连接架和箱盖相连。
采用以上结构，控制推杆电机一带动导套沿着导杆上下移动，导套带动连接架上下移动，连接架带动箱盖上下移动，从而可使箱盖上下移动。
所述动力结构包括驱动电机二、主动轮、若干从动轮和传动带，驱动电机二固定在箱盖上，驱动电机二的输出轴竖直向上，主动轮固定在驱动电机二的输出轴端部，从动轮固定在转轴上端，传动带套设在主动轮与从动轮之间。
采用以上结构，控制驱动电机二带动主动轮转动，主动轮通过传动带带动从动轮转动，从动轮带动转轴转动，从而可使转轴转动。
所述支撑架上还设置有能对毛条进行清理的清理组件，清理组件包括推杆电机二、移动座、收集盒和安装板，推杆电机二固定在支撑架上，推杆电机二的推杆水平设置，推杆电机二的推杆端部和移动座相连，收集盒固定在移动座上，安装板通过弹簧和收集盒相连，安装板上固定有若干清理杆，且清理杆呈竖直布置，清理杆上水平固定有若干辅助杆，且辅助杆能与毛条相接触。
当需要对毛条进行清理时，控制推杆电机二带动移动座来回移动，移动座使辅助杆与毛条相接触，同时，控制转轴带动毛条转动，可将毛条上的大纤维清理到辅助杆上，清理方便。
所述安装板上还固定有振动电机一。
采用以上结构，通过振动电机一可使安装板产生上下振动。
所述废气处理装置包括工作台二，工作台二固定在底板上，工作台二上依次设置有余热回收机构、喷淋机构和除尘机构，余热回收机构包括水箱和热交换管，水箱一端具有进水口三，水箱另一端具有出水口三，热交换管设置在储水箱内，热交换管一端通过进气管一和废气源相连通，热交换管另一端通过出气管一和喷淋机构相连，喷淋机构包括喷淋箱和喷淋管，喷淋箱通过支架一固定在工作台二上，喷淋箱内固定有呈环形的进气管二，且进气管二靠近喷淋箱下部，进气管二的侧部具有若干气孔，进气管二通过连接管一和出气管一相连通，连接管一上还设置有单向阀，支架一上竖直设置有主轴，主轴下端与一能带动其转动的减速电机相连，主轴上端伸入到喷淋箱内与转盘相连，且转盘靠近喷淋箱下部，转盘上固定有搅拌筒，搅拌筒内具有能使料液由下向上流动的螺旋片一，搅拌筒外具有能使料液由上向下流动的螺旋片二，喷淋管水平固定在喷淋箱内，且喷淋管靠近喷淋箱上部，喷淋管端部通过输液管和喷淋箱下部相连通，输液管上设置有输送泵二，喷淋箱上部通过出气管二和除尘机构相连，喷淋箱侧部还具有补液口和排泄口，且补液口位于排泄口上方，补液口处设置有电磁阀五，排泄口处设置有电磁阀六。
采用以上结构，通过进气管一将废气输送到热交换管中，使水箱中的水温升高，废气通过进气管二进入到喷淋箱下部，控制减速电机带动主轴转动，主轴带动转盘转动，转盘带动搅拌筒转动，在螺旋片一和螺旋片二作用下，使喷淋箱下部的药液快速流动，废气从气孔中输出与喷淋箱下部的药液进行反应，随后向上流动，通过输液管将药液输送到喷淋管内，喷淋管对废气进行喷淋，通过除尘机构对废气进行除尘，从而完成废气的处理，处理效果好。
所述喷淋箱内还设置有辅助结构，辅助结构包括若干导流板，导流板倾斜设置在喷淋箱中部，且导流板呈交错布置，导流板上端和喷淋箱侧部相连，导流板下端固定有弹性的辅助板，且辅助板呈水平布置，辅助板上具有若干通孔，辅助板上还设置有转动环，转动环与一能带动其转动的转动电机相连，转动环侧部具有若干导水片，且导水片均匀分布，辅助板上还固定有振动电机二。
采用以上结构，通过导流板可使喷淋箱内的废气反复交错向上流动，同时，导流板可将喷淋管喷落下的药液导流到辅助板上，控制转动电机带动转动环转动，转动环带动导水片转动，导水片使药液均匀的分布在辅助板上，并从通孔滴落，对向上流动的废气进行再次喷淋，辅助方便。
所述除尘机构包括除尘箱，除尘箱通过支架二固定在工作台二上，除尘箱中部和进气管三的一端相连通，进气管三的另一端通过连接管二和出气管二相连通，除尘箱上部和排气管三的一端相连通，排气管三的另一端通过呈Z型的连接管三和烟囱相连，箱体内还固定有呈V形的滤网二，且滤网二靠近过滤箱的中上部，除尘箱下部还具有粉尘出口，粉尘出口处设置有电磁阀七。
采用以上结构，废气通过进气管三输送到除尘箱中，通过过滤网对废气进行过滤，过滤快速。
所述滤网二上固定有振动电机三。
所述工作台二上还设置有能对烟囱内的废气进行喷淋的喷淋组件，喷淋组件包括储水桶、螺旋喷淋管、步进电机、安装杆和呈U型的集水管，安装杆固定在烟囱内，步进电机固定在安装杆上，步进电机的输出轴竖直向下，步进电机的输出轴端部和螺旋喷淋管相连，螺旋喷淋管上端通过输水管和储水桶相连通，输水管上设置有水泵二，喷淋管下端为封闭端，喷淋管侧部具有若干喷液孔，集水管一端通过联管二与连接管三的中部相连通，集水管另一端为封闭端，集水管中部连接有排水口，排水口处设置有电磁阀八。
采用以上结构，控制步进电机带动螺旋喷淋管转动，同时，通过输水管将储水桶中的水输送到螺旋喷淋管，并从喷液孔输出，从而可避免烟囱排放白色水蒸气。
与现有技术相比，本印染废水废气处理系统具有优点：通过废水处理装置和废气处理装置可同时对废水和废气进行处理，处理方便。
