申请日2018.09.08
公开(公告)日2018.12.14
IPC分类号C02F9/14
摘要
本发明公开一种生活污水使用的过滤效果好的污水处理装置，包括机架，所述机架的顶部一侧固定安装有反应罐，所述反应罐的顶部一端焊接有进水管，所述反应罐的另一端分别通过输水管和回流管与搅拌罐的一端连通，所述搅拌罐上安装有搅拌装置，所述搅拌装置的底部出水口通过管道与厌氧反应器的进水口连通，安装的搅拌电机带动搅拌轴转动，搅拌轴带动消泡桨、涡轮搅拌桨和锚式搅拌桨对废料进行混合搅拌，混合搅拌后的废液进入到净化罐的内部，启动臭氧发生器和紫外线杀菌灯，便于对废液进行杀菌消毒，通过厌氧反应，将液体废弃物内部的有机物充分分解处理，减少了环境的压力，提高了处理速度，且投入成本少。
权利要求书

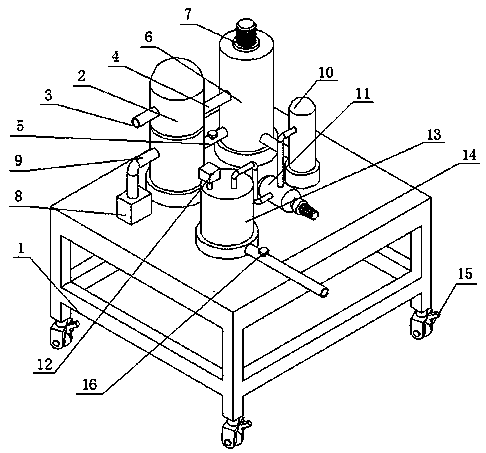

1.一种生活污水使用的过滤效果好的污水处理装置，包括机架(1)，其特征在于：所述机架(1)的顶部一侧固定安装有反应罐(2)，所述反应罐(2)的顶部一端焊接有进水管(3)，所述反应罐(2)的另一端分别通过输水管(4)和回流管(5)与搅拌罐(6)的一端连通，所述搅拌罐(6)上安装有搅拌装置(7)，所述搅拌装置(7)的底部出水口通过管道与厌氧反应器(10)的进水口连通，所述厌氧反应器(10)的顶部出水口通过管道与循环泵(11)的进水口连通，所述循环泵(11)的出水口通过管道与喷淋罐(13)的顶部进水口连通，所述喷淋罐(13)的顶端内部安装有喷水装置(19)，所述喷淋罐(13)的内部底端焊接有活性炭过滤网板(20)，所述喷淋罐(13)的底部焊接有排水管(14)，所述机架(1)的底部四角相互对称安装有四组万向轮(15)。
2.根据权利要求1所述的一种生活污水使用的过滤效果好的污水处理装置，其特征在于：所述反应罐(2)的内部中端焊接有隔板(202)，且隔板(202)的上下两端分别设有废料罐(202)和净化罐(203)，所述进液管(2)的输出端与废料罐(202)的内部连通，所述废料罐(202)的另一侧输出端通过输水管(4)与搅拌罐(6)的一侧输入端连通，所述净化罐(203)的内部设有紫外线杀菌灯(17)，且紫外线杀菌灯(17)的外部套接有玻璃罩(18)。
3.根据权利要求1所述的一种生活污水使用的过滤效果好的污水处理装置，其特征在于：所述搅拌罐(6)的内部底端四角相互对称安装有四组加热管(601)，且加热管(601)为等距圆周分布。
4.根据权利要求1所述的一种生活污水使用的过滤效果好的污水处理装置，其特征在于：所述搅拌装置(7)包括搅拌电机(701)、轴承(702)、搅拌轴(703)、消泡桨(704)、涡轮搅拌桨(705)和锚式搅拌桨(706)，所述搅拌电机(701)的焊接于搅拌罐(6)的顶部，且搅拌罐(6)的顶部和搅拌电机(701)的底部输出轴交接处焊接有轴承(702)，且搅拌电机(701)的底部输出轴贯穿于轴承(702)的内部与搅拌轴(703)的顶部输入端固定连接，所述搅拌轴(703)上从顶部到底部依次焊接有消泡桨(704)、涡轮搅拌桨(705)和锚式搅拌桨(706)。
5.根据权利要求1所述的一种生活污水使用的过滤效果好的污水处理装置，其特征在于：所述机架(1)的底部一侧安装有臭氧发生器(8)，所述臭氧发生器(8)的顶部通过通气管(9)与反应罐(2)的底部连通。
6.根据权利要求1所述的一种生活污水使用的过滤效果好的污水处理装置，其特征在于：所述厌氧反应器(10)包括厌氧外壳(1001)和厌氧滤芯(1002)，所述厌氧外壳(1001)的内部固定安装有厌氧滤芯(1002)。
7.根据权利要求1所述的一种生活污水使用的过滤效果好的污水处理装置，其特征在于：所述喷淋罐(13)的顶部安装有排风机构(12)，且排风机构(12)包括排风机(121)和排气口(122)。
8.根据权利要求1所述的一种生活污水使用的过滤效果好的污水处理装置，其特征在于：所述喷水装置(19)包括连接管(191)、出水口(192)、过滤层(193)和储水筒(194)，所述储水筒(194)的表面四周开设有出水口(192)，所述储水筒(194)的内部焊接有过滤层(193)，所述储水筒(194)的顶部焊接有连接管(191)。
9.根据权利要求1所述的一种生活污水使用的过滤效果好的污水处理装置，其特征在于：所述回流管(5)和排水管(14)上均安装有截止阀(16)。
说明书
一种生活污水使用的过滤效果好的污水处理装置
技术领域
本发明涉及生活污水处理技术领域，具体为一种生活污水使用的过滤效果好的污水处理装置。
背景技术
随着现代社会的发展，污水产生量越来越大，由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此对污水进行处理显得尤为重要。现有的对污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法。但采用化学法常常会带来二次污染，而生物处理法其处理成本较高，也较为复杂，为此，提出一种生活污水使用的过滤效果好的污水处理装置。
发明内容
本发明的目的在于提供一种生活污水使用的过滤效果好的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种生活污水使用的过滤效果好的污水处理装置，包括机架，所述机架的顶部一侧固定安装有反应罐，所述反应罐的顶部一端焊接有进水管，所述反应罐的另一端分别通过输水管和回流管与搅拌罐的一端连通，所述搅拌罐上安装有搅拌装置，所述搅拌装置的底部出水口通过管道与厌氧反应器的进水口连通，所述厌氧反应器的顶部出水口通过管道与循环泵的进水口连通，所述循环泵的出水口通过管道与喷淋罐的顶部进水口连通，所述喷淋罐的顶端内部安装有喷水装置，所述喷淋罐的内部底端焊接有活性炭过滤网板，所述喷淋罐的底部焊接有排水管，所述机架的底部四角相互对称安装有四组万向轮。
优选的，所述反应罐的内部中端焊接有隔板，且隔板的上下两端分别设有废料罐和净化罐，所述进液管的输出端与废料罐的内部连通，所述废料罐的另一侧输出端通过输水管与搅拌罐的一侧输入端连通，所述净化罐的内部设有紫外线杀菌灯，且紫外线杀菌灯的外部套接有玻璃罩。
优选的，所述搅拌罐的内部底端四角相互对称安装有四组加热管，且加热管为等距圆周分布。
优选的，所述搅拌装置包括搅拌电机、轴承、搅拌轴、消泡桨、涡轮搅拌桨和锚式搅拌桨，所述搅拌电机的焊接于搅拌罐的顶部，且搅拌罐的顶部和搅拌电机的底部输出轴交接处焊接有轴承，且搅拌电机的底部输出轴贯穿于轴承的内部与搅拌轴的顶部输入端固定连接，所述搅拌轴上从顶部到底部依次焊接有消泡桨、涡轮搅拌桨和锚式搅拌桨。
优选的，所述机架的底部一侧安装有臭氧发生器，所述臭氧发生器的顶部通过通气管与反应罐的底部连通。
优选的，所述厌氧反应器包括厌氧外壳和厌氧滤芯，所述厌氧外壳的内部固定安装有厌氧滤芯。
优选的，所述喷淋罐的顶部安装有排风机构，且排风机构包括排风机和排气口。
优选的，所述喷水装置包括连接管、出水口、过滤层和储水筒，所述储水筒的表面四周开设有出水口，所述储水筒的内部焊接有过滤层，所述储水筒的顶部焊接有连接管。
优选的，所述回流管和排水管上均安装有截止阀。
与现有技术相比，本发明的有益效果是：
1、安装的搅拌电机带动搅拌轴转动，搅拌轴带动消泡桨、涡轮搅拌桨和锚式搅拌桨对废料进行混合搅拌，混合搅拌后的废液进入到净化罐的内部，启动臭氧发生器和紫外线杀菌灯，便于对废液进行杀菌消毒;
2、启动臭氧发生器和紫外线杀菌灯，便于对污水进行杀菌消毒，通过安装的厌氧反应器产生的使得污水中的杂质能够沉淀过滤;
3、通过厌氧反应，将液体废弃物内部的有机物充分分解处理，减少了环境的压力，提高了处理速度，且投入成本少。
