申请日2018.09.09
公开(公告)日2018.12.21
IPC分类号C02F9/14; C02F11/04; C02F103/32
摘要
冰糕厂废水处理与产甲烷装置结合的设置，由滚筒过滤机(1)和曝气池(2)及产甲烷装置(12)组成，其特征在于，冰糕厂的废水排出口与滚筒过滤机(1)的进水口(3)连通，固体排出口(5)与沼气池(6)的进料口连通，液体排出口(7)与中和池(8)的进水口(3)连通，中和池(8)的水排出口与曝气池(2)的进水口(3)连通，曝气池(2)达标排放，还包括燃气发电机组(13)的废气排出口(14)与产甲烷装置(12)的进气口(15)连通，产甲烷装置(12)的甲烷气体输出口(16)与燃气发电机组(13)的进气口连通，燃气发电机组(13)发电，电能供冰糕厂用能和废水处理用能，实现零耗常规能源。
权利要求书
1.冰糕厂废水处理与产甲烷装置结合的设置，由滚筒过滤机(1)和曝气池(2)及产甲烷装置(12)组成，其特征在于，冰糕厂的废水排出口与滚筒过滤机(1)的进水口(3)连通，滚筒过滤机(1)的网布(4)的目数为150目至200目，滚筒过滤机(1)将固体与液体分离，滚筒过滤机(1)的固体排出口(5)与沼气池(6)的进料口连通，滚筒过滤机(1)的液体排出口(7)与中和池(8)的进水口(3)连通，中和池(8)的水排出口与曝气池(2)的进水口(3)连通，曝气池(2)水达标排放口(9)，还包括曝气池(2)底部设有多个罗茨风机(10)，曝气池(2)的上部设有支架(11)，支架(11)设有多个毛刷(19)，还包括燃气发电机组(13)的废气排出口(14)与产甲烷装置(12)的进气口(15)连通，废气在产甲烷装置(12)内生成甲烷，产甲烷装置(12)的甲烷气体输出口(16)与燃气发电机组(13)的进气口连通，燃气发电机组(13)排放的废气循环利用零排放，燃气发电机组(13)的电能输出接线柱(17)分别与罗茨风机(10)的输入接线柱、冰糕厂的总输入接线柱(18)连接，冰糕厂用能和废水处理用能，实现零耗常规能源。
说明书
冰糕厂废水处理与产甲烷装置结合的设置
技术领域
本发明涉及一种污水处理装置和新能源生产装置，尤其是一种冰糕厂废水处理与产甲烷装置结合的设置。
背景技术
目前，冰糕厂废水处理投资高，还要消耗常规能源。因此，设计一种冰糕厂废水处理与产甲烷装置结合的设置，是目前需要解决的技术问题。
发明内容
本发明所要解决的技术问题是，提供一种冰糕厂用能和冰糕厂废水处理零耗常规能源的冰糕厂废水处理与产甲烷装置结合的设置。

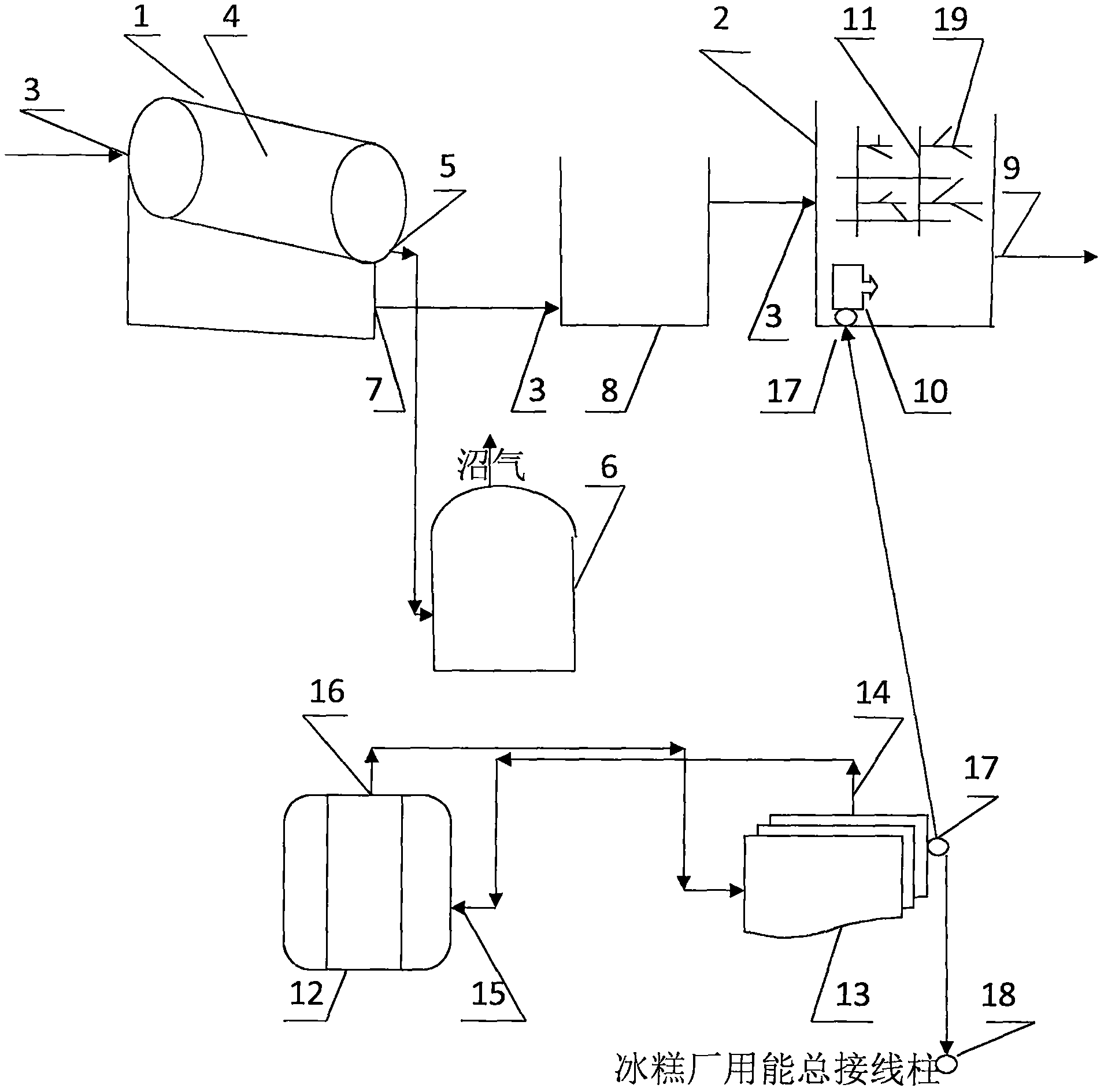

冰糕厂废水处理与产甲烷装置结合的设置，由滚筒过滤机和曝气池及产甲烷装置组成。冰糕厂的废水排出口与滚筒过滤机的进水口连通。滚筒过滤机的网布的目数为150目至200目，滚筒过滤机将固体与液体分离，滚筒过滤机的固体排出口与沼气池的进料口连通。沼气池产生沼渣、沼气。沼渣施入农田，零排放;沼气送入燃气发电机组发电。滚筒过滤机的液体排出口与中和池的进水口连通。冰糕厂生产冰糕时，掺入氯化钙，部分氯化钙溶解到水里，使水的PH最高达到5。因此，冰糕厂废水经滚筒过滤机过滤后，送入中和池;再将白灰送入白灰溶解池，白灰在水中溶解后的上清液，上清液送入中和池，将冰糕厂废水中和为中性，中和池的水排出口与曝气池的进水口连通。曝气池水达标排放口。还包括曝气池底部设有多个罗茨风机，曝气池的上部设有支架，支架设有多个毛刷。罗茨风机将空气送入曝气池底部，空气推动污泥水旋转，使空气中的氧气与污泥里的好氧菌充分接触，增加好氧菌的活力，好氧菌吃掉有机物，达到净化水质之目的。废水中COD浓度越高，比重越大，COD浓度越小，比重越小。因此，曝气池里的水越往上，COD值越小。曝气池上部密排毛刷，好氧菌依附在毛刷上，好氧菌吃掉有机物，净化水质。曝气池底部进水，最上部出水，达标排放。还包括燃气发电机组的废气排出口与产甲烷装置的进气口连通，废气在产甲烷装置内生成甲烷，产甲烷装置的甲烷气体输出口与燃气发电机组的进气口连通，燃气发电机组排放的废气循环利用零排放。燃气发电机组发电，燃气发电机组的电能输出接线柱分别与罗茨风机的输入接线柱、冰糕厂的总输入接线柱连接，冰糕厂用能和废水处理用能，实现零耗常规能源。
与现有技术相比，本发明一是可自造滚筒过滤机，降低设备投资;二是污水处理和冰糕厂能源实现零耗常规能源，零排放废气。
