申请日2018.08.10
公开(公告)日2018.11.20
IPC分类号C02F3/30; C02F101/30
摘要
本发明公开了一种用于处理生活污水的小型污水净化设备，包括：立式圆柱形夹层罐体，罐体的外腔为挂有填料的厌氧室，厌氧室设置有污水进水管;罐体的内腔为设置有生物转盘的生物反应池，生物反应池底部设置净化水出水管，厌氧室和生物反应池通过射流管相连，射流管安装有射流曝气器一端设置在生物转盘上方。根据本发明，结构紧凑、运行成本低、故障率小，因维护简单所以修理的成本不高既能及时的修理，设备的体积小不占地方，同时很大的程度的提高污水处理效率。
权利要求书
1.一种用于处理生活污水的小型污水净化设备，其特征在于，包括：

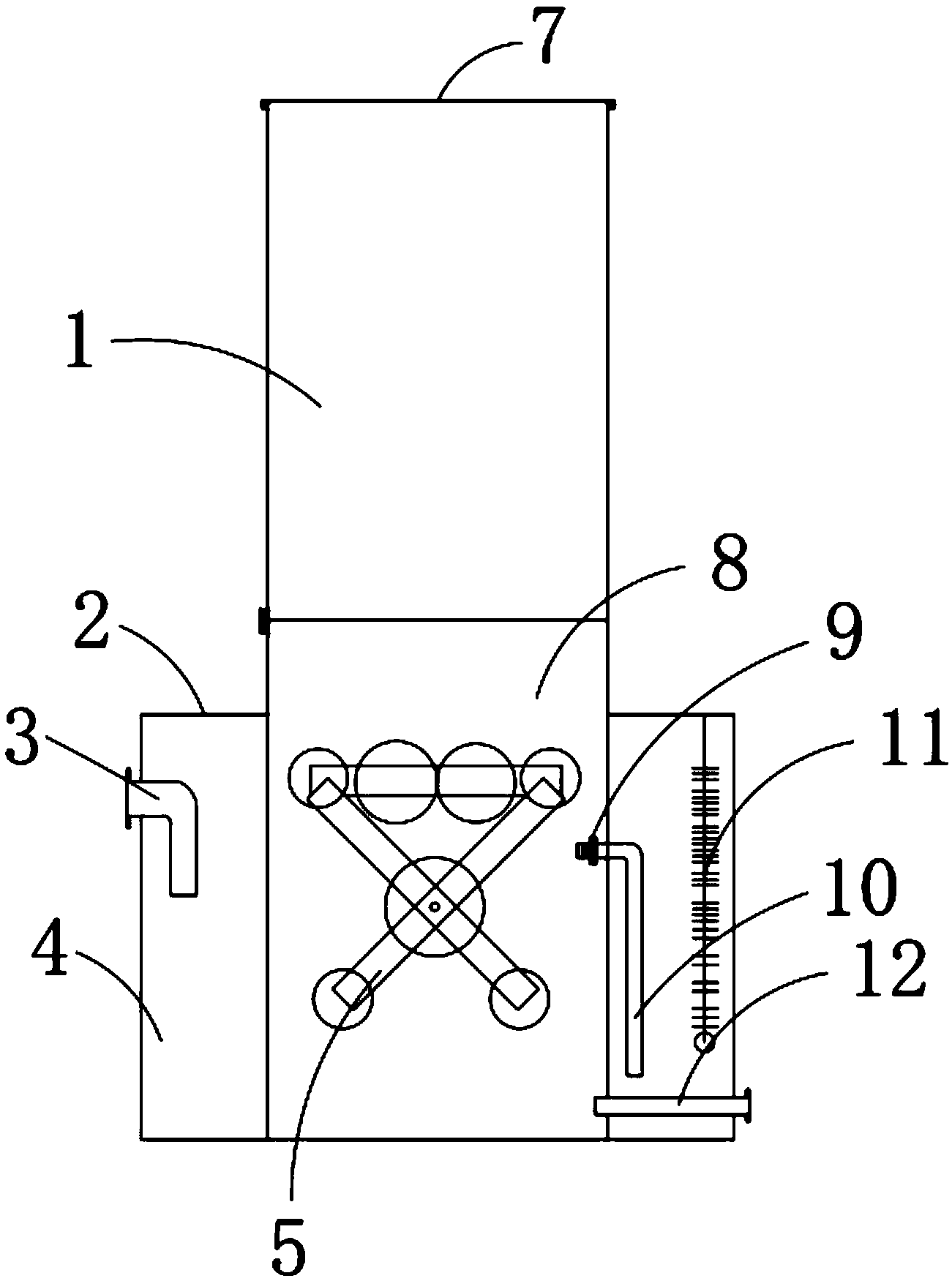

立式圆柱形夹层罐体(2)，罐体(2)的外腔为挂有填料(11)的厌氧室(4)，厌氧室(4)设置有污水进水管(3);罐体(2)的内腔为设置有生物转盘(6)的生物反应池(8)，生物反应池(8)底部设置净化水出水管(12)，厌氧室(4)和生物反应池(8)通过射流管(10)相连，射流管(10)安装有射流曝气器(9)一端设置在生物转盘(6)上方。
2.如权利要求1所述的一种用于处理生活污水的小型污水净化设备，其特征在于：生物反应池(8)上端依次连接有检修管(1)和盖板(7)。
3.如权利要求1所述的一种用于处理生活污水的小型污水净化设备，其特征在于：所述的生物转盘(6)包括第三驱动装置(61)、第三浮力装置(62)、至少一组第三盘片组(63)和至少一组第四盘片组(64)，第三盘片组(63)中包括至少一块第三盘片(6301)，第四盘片组(64)中包括至少一块第四盘片(6401);
所述第三盘片(6301)和第四盘片(6401)用于供微生物附着;所述第三驱动装置(61)用于驱动第三盘片(6301)和第四盘片(6401)旋转;所述第三浮力装置(62)用于提供浮力，使第三盘片(6301)部分浸入污水中，部分暴露于空气中，并使第四盘片(6401)完全浸入污水中且不触底。
4.如权利要求3所述的一种用于处理生活污水的小型污水净化设备，其特征在于：所述浮力装置(62)包括至少两个第三浮筒，第三浮筒设置于第三盘片组(63)和第四盘片组(64)的两侧;第三盘片组(63)中包括多块第三盘片(6301)，多块第三盘片(6301)通过第三转动轴贯穿连接，使第三盘片(6301)组呈圆柱状结构，相邻两块第三盘片(6301)之间存在间距;第四盘片组(64)中包括多块第四盘片，多块第四盘片通过第四转动轴贯穿连接，使第四盘片组(64)呈圆柱状结构，相邻两块第一盘片之间存在间距;第三驱动装置(61)通过驱动第三转动轴以带动第三盘片(6301)旋转，通过驱动第四转动轴以带动第三盘片(6301)旋转。
5.如权利要求4所述的一种用于处理生活污水的小型污水净化设备，其特征在于：所述第三盘片组(63)的数量为两组，所述第四盘片组(64)的数量为一组;两组第三盘片组(63)和一组第四盘片组(64)呈空间平行且三角排布，其中第四盘片组(64)位于两组第三盘片组(63)的下方;第三浮力装置(62)包括四组第三浮筒，其中两组第三浮筒分别设置于两组第三盘片组(63)的左右两侧，另外两组第三浮筒分别设置于第四盘片组(64)的左右两侧。
6.如权利要求5所述的一种用于处理生活污水的小型污水净化设备，其特征在于：所述第三驱动装置(61)用于驱动其中一组第三盘片组(63)转动，且第三浮力装置(62)使第三驱动装置(61)位于水面上方;由第三驱动装置(61)直接驱动的第三盘片组(63)与另一组第三盘片组(63)之间通过摩擦或齿轮传动，由第三驱动装置(61)直接驱动的第三盘片组(63)与第四盘(64)片组之间通过摩擦或齿轮传动。
7.如权利要求1至6所述的一种用于处理生活污水的小型污水净化设备，其特征在于：所述盘片包括骨架和多个生物膜载体，所述多个生物膜载体搭载于所述骨架上，所述生物膜载体用于供微生物附着以形成生物膜;所述生物膜载体包括载体内核和载体包覆，所述载体内核由磁体或导磁材料制成，用于磁化生物膜表面的水膜，所述载体包覆由塑料或树脂制成，用于包覆载体内核，所述载体包覆的表面具有褶皱结构和多孔结构。
说明书
一种用于处理生活污水的小型净水装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种用于处理生活污水的小型污水净化设备。
背景技术
农村生活污水处理是将生活污水中的有害物质和污染环境成份清除、降解做无害处理。农村生活污水处理要着重考虑选用成熟可靠，适合农村特点和实际污水处理适用技术。农村污水处理，可根据实际情况将水质进行中和农用产品，从而达到回用及环保降解排放。目前国内外应用农村生活污水治理的处理技术比较多，名称也多种多样，但从工艺原理上通常可归为两类:第一类是自然处理系统。利用土壤过滤、植物吸收和微生物分解的原理，又称为生态处理系统。第二类是生物处理系统，又可分为好氧生物处理和厌氧生物处理。
但是现污水处理净化槽都有以下的几种问题：其一，因污水处理设备含运动部件，运行过程中存在设备故障较多的问题，农民无法及时修理，而且修理费用较高;其二，污水处理设备利用率低;其三现在净化设备大多采用风机曝气结构，存在用户耗能问题，给用户增加了经济负担。
有鉴于此，实有必要开发一种用于处理生活污水的小型污水净化设备，用以解决上述问题。
发明内容
针对现有技术中存在的不足之处，本发明的目的是提供一种用于处理生活污水的小型污水净化设备，结构紧凑、运行成本低、故障率小，因维护简单所以修理的成本不高既能及时的修理，设备的体积小不占地方，同时很大的程度的提高污水处理效率。为了实现根据本发明的上述目的和其他优点，提供了一种用于处理生活污水的小型污水净化设备，包括：
立式圆柱形夹层罐体，罐体的外腔为挂有填料的厌氧室，厌氧室设置有污水进水管;罐体的内腔为设置有生物转盘的生物反应池，生物反应池底部设置净化水出水管，厌氧室和生物反应池通过射流管相连，射流管安装有射流曝气器一端设置在生物转盘上方。
优选的，生物反应池上端依次连接有检修管和盖板。
优选的，所述的生物转盘包括第三驱动装置、第三浮力装置、至少一组第三盘片组和至少一组第四盘片组，第三盘片组中包括至少一块第三盘片，第四盘片组中包括至少一块第四盘片;
所述第三盘片和第四盘片用于供微生物附着;所述第三驱动装置用于驱动第三盘片和第四盘片旋转;所述第三浮力装置用于提供浮力，使第三盘片部分浸入污水中，部分暴露于空气中，并使第四盘片完全浸入污水中且不触底。
优选的，所述浮力装置包括至少两个第三浮筒，第三浮筒设置于第三盘片组和第四盘片组的两侧;第三盘片组中包括多块第三盘片，多块第三盘片通过第三转动轴贯穿连接，使第三盘片组呈圆柱状结构，相邻两块第三盘片之间存在间距;第四盘片组中包括多块第四盘片，多块第四盘片通过第四转动轴贯穿连接，使第四盘片组呈圆柱状结构，相邻两块第一盘片之间存在间距;第三驱动装置通过驱动第三转动轴以带动第三盘片旋转，通过驱动第四转动轴以带动第三盘片旋转。
优选的，所述第三盘片组的数量为两组，所述第四盘片组的数量为一组;两组第三盘片组和一组第四盘片组呈空间平行且三角排布，其中第四盘片组位于两组第三盘片组的下方;第三浮力装置包括四组第三浮筒，其中两组第三浮筒分别设置于两组第三盘片组的左右两侧，另外两组第三浮筒分别设置于第四盘片组的左右两侧。
优选的，所述第三驱动装置用于驱动其中一组第三盘片组转动，且第三浮力装置使第三驱动装置位于水面上方;由第三驱动装置直接驱动的第三盘片组与另一组第三盘片组之间通过摩擦或齿轮传动，由第三驱动装置直接驱动的第三盘片组与第四盘片组之间通过摩擦或齿轮传动。
优选的，所述盘片包括骨架和多个生物膜载体，所述多个生物膜载体搭载于所述骨架上，所述生物膜载体用于供微生物附着以形成生物膜;所述生物膜载体包括载体内核和载体包覆，所述载体内核由磁体或导磁材料制成，用于磁化生物膜表面的水膜，所述载体包覆由塑料或树脂制成，用于包覆载体内核，所述载体包覆的表面具有褶皱结构和多孔结构。
