申请日2018.09.07
公开(公告)日2018.11.30
IPC分类号C02F1/00; C02F1/66
摘要
本发明涉及一种具有中和效果的废水处理设备，包括外壳、两个控制机构、两个储料箱和两个进料管，外壳内设有搅拌机构，搅拌机构包括升降组件、横板、两个往复组件和两个搅拌组件，升降组件包括第一电机、传动带和两个升降单元，升降单元包括丝杆、传动轮和移动块，搅拌组件包括第二电机、驱动轴和两个搅拌单元，搅拌单元包括至少两个搅拌板，该具有中和效果的废水处理设备，通过搅拌机构调节搅拌组件的高度和前后位置，更均匀地搅拌废水，使得该废水处理设备的搅拌效果更好，通过控制机构能够控制中和物的量，使得废水的PH值更接近中性，减弱了废水对环境的危害，从而使得该废水处理设备的便捷性。
权利要求书

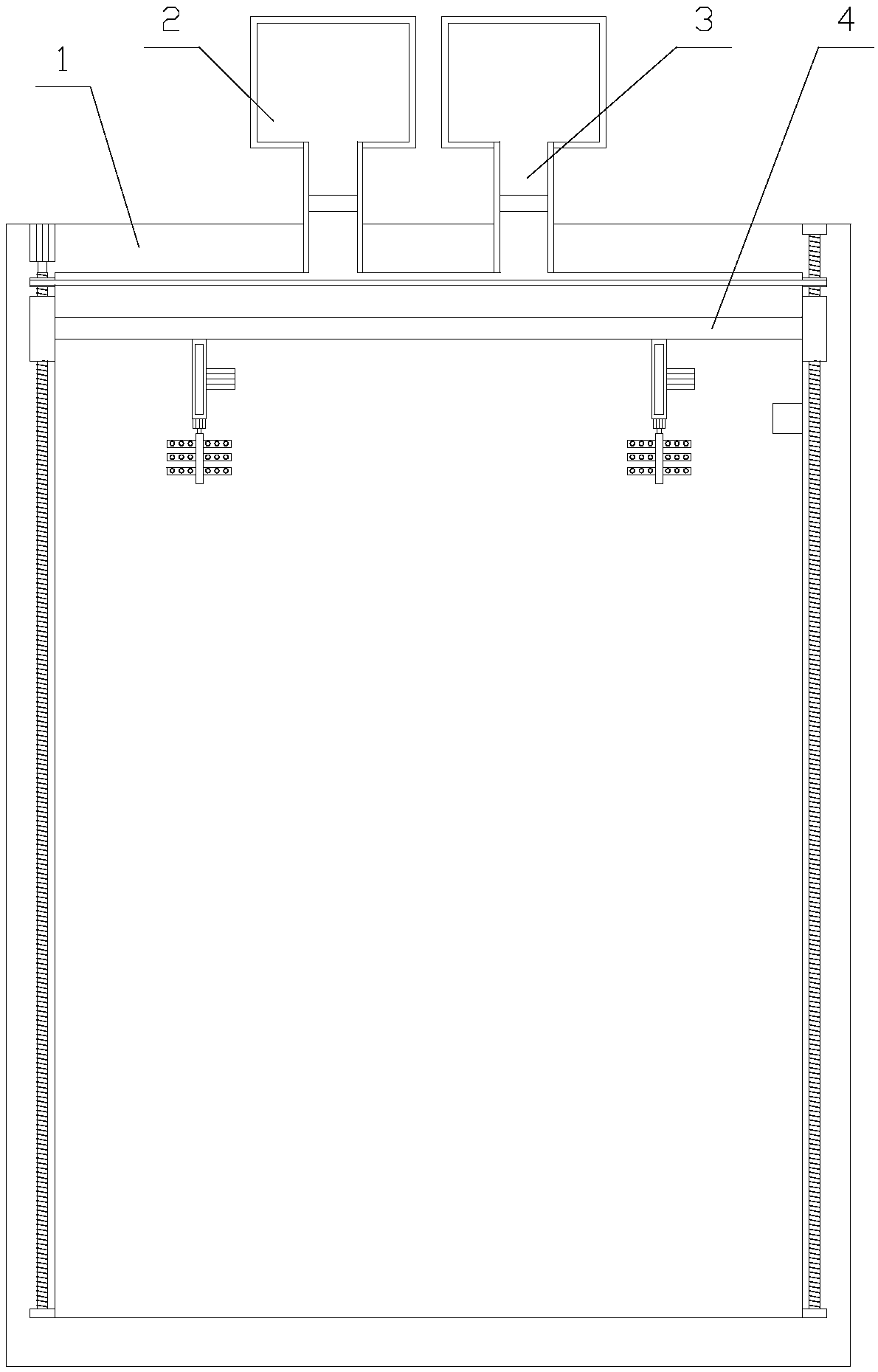

1.一种具有中和效果的废水处理设备，其特征在于，包括外壳(1)、两个控制机构、两个储料箱(2)和两个进料管(3)，两个进料管(3)分别竖向设置在外壳(1)的上方的两侧，所述进料管(3)与储料箱(2)一一对应，所述储料箱(2)设置在进料管(3)的顶端，所述储料箱(2)通过进料管(3)与外壳(1)连通，所述控制机构与进料管(3)一一对应，所述控制机构位于进料管(3)的一侧，所述控制机构设置在外壳(1)的上方，所述外壳(1)内设有搅拌机构;
所述搅拌机构包括升降组件、横板(4)、两个往复组件和两个搅拌组件，所述升降组件设置在外壳(1)的内部，所述横板(4)设置在升降组件上，两个往复组件分别设置在横板(4)的下方的两侧，所述搅拌组件与往复组件一一对应，所述搅拌组件设置在往复组件的下方;
所述升降组件包括第一电机(5)、传动带(6)和两个升降单元，所述第一电机(5)竖向设置，所述第一电机(5)与外壳(1)的内部固定连接，两个升降单元分别设置在外壳(1)的两侧的内部，两个升降单元通过传动带(6)传动连接，所述第一电机(5)与其中一个升降单元传动连接;
所述升降单元包括丝杆(7)、传动轮(8)和移动块(9)，所述丝杆(7)竖向设置，所述第一电机(5)与其中一个丝杆(7)传动连接，所述传动轮(8)套设在丝杆(7)上，所述传动轮(8)与丝杆(7)固定连接，两个传动轮(8)通过传动带(6)传动连接，所述移动块(9)套设在丝杆(7)上，所述移动块(9)的与丝杆(7)的连接处设有与丝杆(7)相匹配的螺纹，所述横板(4)水平固定在两个移动块(9)之间;
所述搅拌组件包括第二电机(10)、驱动轴(11)和两个搅拌单元，所述第二电机(10)竖向设置在往复组件的下方，所述往复组件驱动第二电机(10)往复移动，所述驱动轴(11)竖向设置，所述第二电机(10)与驱动轴(11)传动连接，两个搅拌单元分别设置在驱动轴(11)的两侧;
所述搅拌单元包括至少两个搅拌板(12)，各搅拌板(12)自上而下均匀分布在驱动轴(11)上，所述搅拌板(12)水平固定在驱动轴(11)上;
所述控制机构包括固定板(13)、控制组件、移动板(14)、连杆(15)、挡板(16)和两个限位板(17)，所述固定板(13)水平固定在外壳(1)的上方，所述控制组件设置在固定板(13)上，所述移动板(14)、连杆(15)和挡板(16)均水平设置，所述控制组件与移动板(14)的一端连接，所述移动板(14)的另一端与连杆(15)的一端连接，所述连杆(15)的另一端与挡板(16)固定连接，所述进料管(3)上设有第一开口，所述挡板(16)与第一开口相匹配，所述限位板(17)水平固定在固定板(13)上，两个限位板(17)分别设置在移动板(14)的两侧，所述限位板(17)与移动板(14)滑动连接，所述挡板(16)与第一开口滑动连接;
所述控制组件包括第三电机(18)、驱动齿轮(19)和两个控制单元，所述第三电机(18)竖向固定在固定板(13)上，所述驱动齿轮(19)水平设置在第三电机(18)的上方，所述第三电机(18)与驱动齿轮(19)传动连接，两个控制单元分别设置在驱动齿轮(19)的两侧，所述驱动齿轮(19)通过控制单元与移动板(14)传动连接;
所述外壳(1)内还设有PH检测仪、PLC和无线信号收发模块，所述PH检测仪和无线信号收发模块均与PLC电连接，所述第一电机(5)、第二电机(10)和第三电机(18)均与无线信号收发模块无线信号连接。
2.如权利要求1所述的具有中和效果的废水处理设备，其特征在于，所述往复组件包括第四电机(20)、第一齿轮(21)、移动框(22)、两个第一齿条(23)和两个限位环(24)，所述第四电机(20)水平固定在横板(4)的下方，所述第一齿轮(21)竖向设置，所述第四电机(20)与第一齿轮(21)传动连接，所述第一齿轮(21)为半齿轮，所述移动框(22)水平设置，所述第二电机(10)竖向固定在移动框(22)的下方，两个第一齿条(23)分别水平固定在移动框(22)内的顶部和底部，所述第一齿轮(21)位于两个第一齿条(23)之间，所述第一齿轮(21)与第一齿条(23)啮合，两个限位环(24)均竖向固定在横板(4)的下方，所述限位环(24)套设在移动框(22)上，所述限位环(24)与移动框(22)滑动连接，所述第四电机(20)与无线信号收发模块无线信号连接。
3.如权利要求2所述的具有中和效果的废水处理设备，其特征在于，所述限位环(24)与移动框(22)间隙配合。
4.如权利要求1所述的具有中和效果的废水处理设备，其特征在于，所述传动轮(8)上设有环形槽，所述传动带(6)设置在环形槽内，所述传动带(6)与环形槽相匹配。
5.如权利要求1所述的具有中和效果的废水处理设备，其特征在于，所述丝杆(7)的底端上设有轴承座，所述轴承座与外壳(1)的内部固定连接，所述轴承座套设在丝杆(7)的底端。
6.如权利要求1所述的具有中和效果的废水处理设备，其特征在于，所述搅拌板(12)上设有至少两个第一通孔，各第一通孔均匀分布在搅拌板(12)上。
7.如权利要求1所述的具有中和效果的废水处理设备，其特征在于，所述控制单元包括连接轴(25)、从动齿轮(26)、第二齿轮(27)和第二齿条(28)，所述连接轴(25)竖向设置在固定板(13)上，所述从动齿轮(26)套设在连接轴(25)上，所述从动齿轮(26)与驱动齿轮(19)啮合，所述从动齿轮(26)通过连接轴(25)与第二齿轮(27)传动连接，所述第二齿条(28)水平设置，所述第二齿条(28)与移动板(14)平行设置，所述第二齿条(28)与移动板(14)固定连接，所述第二齿轮(27)为半齿轮，两个第二齿轮(27)中有且只有一个第二齿轮(27)与第二齿条(28)啮合，所述第二齿轮(27)的弧度小于180°。
8.如权利要求1所述的具有中和效果的废水处理设备，其特征在于，所述固定板(13)上设有支撑块(29)，所述支撑块(29)固定在固定板(13)上，所述支撑块(29)套设在移动板(14)的远离连杆(15)的一端。
9.如权利要求2所述的具有中和效果的废水处理设备，其特征在于，所述第一齿轮(21)与第一齿条(23)之间涂有润滑油。
10.如权利要求1所述的具有中和效果的废水处理设备，其特征在于，所述固定板(13)上还设有两个限位块，所述限位块固定在固定板(13)上，所述限位块与连接轴(25)一一对应，所述限位块套设在连接轴(25)的底端。
说明书
一种具有中和效果的废水处理设备
技术领域
本发明涉及环保设备领域，特别涉及一种具有中和效果的废水处理设备。
背景技术
环保设备是指用于控制环境污染、改善环境质量而由生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。废水处理设备采用国际先进的生物处理工艺，在总结国内外生活废水处理装置的运行经验的基础上，结合自己的科研成果和工程实践，设计出一种可地埋设置的成套有机废水处理装置，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房，不需采暖保温等优点。地面之上可种花种草，不影响周围环境。
现有的废水处理设备在搅拌过程中搅拌位置单一，导致搅拌效果变差，降低了现有的废水处理设备的实用性，不仅如此，现有的废水处理设备无法调节废水中的PH值，导致废水中的酸、碱性物质残留，降低了现有的废水处理设备的便捷性。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种具有中和效果的废水处理设备。
本发明解决其技术问题所采用的技术方案是：一种具有中和效果的废水处理设备，包括外壳、两个控制机构、两个储料箱和两个进料管，两个进料管分别竖向设置在外壳的上方的两侧，所述进料管与储料箱一一对应，所述储料箱设置在进料管的顶端，所述储料箱通过进料管与外壳连通，所述控制机构与进料管一一对应，所述控制机构位于进料管的一侧，所述控制机构设置在外壳的上方，所述外壳内设有搅拌机构;
所述搅拌机构包括升降组件、横板、两个往复组件和两个搅拌组件，所述升降组件设置在外壳的内部，所述横板设置在升降组件上，两个往复组件分别设置在横板的下方的两侧，所述搅拌组件与往复组件一一对应，所述搅拌组件设置在往复组件的下方;
所述升降组件包括第一电机、传动带和两个升降单元，所述第一电机竖向设置，所述第一电机与外壳的内部固定连接，两个升降单元分别设置在外壳的两侧的内部，两个升降单元通过传动带传动连接，所述第一电机与其中一个升降单元传动连接;
所述升降单元包括丝杆、传动轮和移动块，所述丝杆竖向设置，所述第一电机与其中一个丝杆传动连接，所述传动轮套设在丝杆上，所述传动轮与丝杆固定连接，两个传动轮通过传动带传动连接，所述移动块套设在丝杆上，所述移动块的与丝杆的连接处设有与丝杆相匹配的螺纹，所述横板水平固定在两个移动块之间;
所述搅拌组件包括第二电机、驱动轴和两个搅拌单元，所述第二电机竖向设置在往复组件的下方，所述往复组件驱动第二电机往复移动，所述驱动轴竖向设置，所述第二电机与驱动轴传动连接，两个搅拌单元分别设置在驱动轴的两侧;
所述搅拌单元包括至少两个搅拌板，各搅拌板自上而下均匀分布在驱动轴上，所述搅拌板水平固定在驱动轴上;
所述控制机构包括固定板、控制组件、移动板、连杆、挡板和两个限位板，所述固定板水平固定在外壳的上方，所述控制组件设置在固定板上，所述移动板、连杆和挡板均水平设置，所述控制组件与移动板的一端连接，所述移动板的另一端与连杆的一端连接，所述连杆的另一端与挡板固定连接，所述进料管上设有第一开口，所述挡板与第一开口相匹配，所述限位板水平固定在固定板上，两个限位板分别设置在移动板的两侧，所述限位板与移动板滑动连接，所述挡板与第一开口滑动连接;
所述控制组件包括第三电机、驱动齿轮和两个控制单元，所述第三电机竖向固定在固定板上，所述驱动齿轮水平设置在第三电机的上方，所述第三电机与驱动齿轮传动连接，两个控制单元分别设置在驱动齿轮的两侧，所述驱动齿轮通过控制单元与移动板传动连接;
所述外壳内还设有PH检测仪、PLC和无线信号收发模块，所述PH检测仪和无线信号收发模块均与PLC电连接，所述第一电机、第二电机和第三电机均与无线信号收发模块无线信号连接。
作为优选，为了更稳定地驱动第二电机，所述往复组件包括第四电机、第一齿轮、移动框、两个第一齿条和两个限位环，所述第四电机水平固定在横板的下方，所述第一齿轮竖向设置，所述第四电机与第一齿轮传动连接，所述第一齿轮为半齿轮，所述移动框水平设置，所述第二电机竖向固定在移动框的下方，两个第一齿条分别水平固定在移动框内的顶部和底部，所述第一齿轮位于两个第一齿条之间，所述第一齿轮与第一齿条啮合，两个限位环均竖向固定在横板的下方，所述限位环套设在移动框上，所述限位环与移动框滑动连接，所述第四电机与无线信号收发模块无线信号连接。
作为优选，为了使限位环与移动框之间的传动更流畅，所述限位环与移动框间隙配合。
作为优选，为了提高传动带的稳定性，所述传动轮上设有环形槽，所述传动带设置在环形槽内，所述传动带与环形槽相匹配。
作为优选，为了提高丝杆的稳定性，所述丝杆的底端上设有轴承座，所述轴承座与外壳的内部固定连接，所述轴承座套设在丝杆的底端。
作为优选，为了加强搅拌效果，所述搅拌板上设有至少两个第一通孔，各第一通孔均匀分布在搅拌板上。
作为优选，为了更精准地驱动移动板，所述控制单元包括连接轴、从动齿轮、第二齿轮和第二齿条，所述连接轴竖向设置在固定板上，所述从动齿轮套设在连接轴上，所述从动齿轮与驱动齿轮啮合，所述从动齿轮通过连接轴与第二齿轮传动连接，所述第二齿条水平设置，所述第二齿条与移动板平行设置，所述第二齿条与移动板固定连接，所述第二齿轮为半齿轮，两个第二齿轮中有且只有一个第二齿轮与第二齿条啮合，所述第二齿轮的弧度小于180°。
作为优选，为了提高移动板的稳定性，所述固定板上设有支撑块，所述支撑块固定在固定板上，所述支撑块套设在移动板的远离连杆的一端。
作为优选，为了使第一齿轮与第一齿条之间的传动更流畅，所述第一齿轮与第一齿条之间涂有润滑油。
作为优选，为了提高连接轴的稳定性，所述固定板上还设有两个限位块，所述限位块固定在固定板上，所述限位块与连接轴一一对应，所述限位块套设在连接轴的底端。
本发明的有益效果是，该具有中和效果的废水处理设备，通过搅拌机构调节搅拌组件的高度和前后位置，更均匀地搅拌废水，使得该废水处理设备的搅拌效果更好，与现有的搅拌机构相比，该搅拌机构的升降组件和往复组件均独立运行，使得该搅拌机构的可控性更强，通过控制机构能够控制中和物的量，使得废水的PH值更接近中性，减弱了废水对环境的危害，从而使得该废水处理设备的便捷性，与现有的控制机构相比，该控制机构在运行时受到限位板的限位作用而更稳定。
