公开(公告)日2018.10.23
IPC分类号C02F3/20; C02F7/00
摘要
本发明提供一种基于在线检测氨硝氮含量的污水处理厂精确曝气系统，属于污水处理装置技术领域。环形曝气管曝气池本体为顶部敞开的圆筒状结构，环形曝气管曝气池本体底部中心同轴设置有供养装置;环形曝气管供养装置包括环形曝气管，以及与环形曝气管竖向同轴设置的转轴，环形曝气管通过供气管与曝气池本体外部的供养机连接，环形曝气管的中心设置有定位支架，定位支架的顶部与转轴连接，转轴上设置有若干组搅拌机构;曝气池本体内设置检测装置。本发明通过在供养装置内设置的搅拌机构，实现将曝气池内的水体进行有效流动，使得整个曝气池内的水体曝气量均匀，提高了曝气效果，并可提高检测的精准性，提高曝气效率。
权利要求书

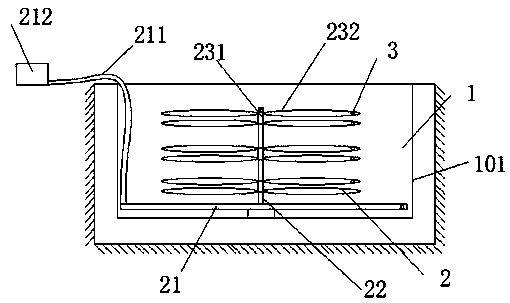

1.一种基于在线检测氨硝氮含量的污水处理厂精确曝气系统，包括曝气池本体、供养装置，检测装置，其特征在于，所述曝气池本体为顶部敞开的圆筒状结构，所述曝气池本体内壁设置有防水膜，所述曝气池本体底部中心同轴设置有供养装置;
所述供养装置包括环形曝气管，以及与环形曝气管竖向同轴设置的转轴，所述环形曝气管通过供气管与曝气池本体外部的供养机连接，所述环形曝气管的中心设置有定位支架，定位支架的底部与所述曝气池本体内底部固定，所述定位支架的顶部与转轴连接，所述转轴上设置有若干组搅拌机构;所述曝气池本体内设置检测装置。
2.如权利要求1所述的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，其特征在于，所述曝气池本体的壁厚为10-20cm的混领土筑建而成。
3.如权利要求1所述的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，其特征在于，所述环形曝气管设置为至少三组同心环形曝气管。
4.如权利要求1所述的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，其特征在于，所述供气管为软管。
5.如权利要求1所述的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，其特征在于，所述搅拌机构包括旋转电机和旋转叶片，所述旋转电机分段设置在所述转轴上，所述旋转叶片设置在旋转电机并通过旋转电机驱动搅拌。
6.如权利要求5所述的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，其特征在于，所述旋转叶片为双叶片结构。
7.如权利要求5所述的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，其特征在于，所述检测装置在所述搅拌机构的旋转叶片尖端、转轴顶部、以及环形曝气管上均有设置。
8.如权利要求1所述的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，其特征在于，所述定位支架与所述曝气池本体可拆卸连接。
9.如权利要求1所述的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，其特征在于，所述检测装置将检测的信息传输至总控制器。
说明书
一种基于在线检测氨硝氮含量的污水处理厂精确曝气系统
技术领域
本发明污水处理装置技术领域，具体涉及一种基于在线检测氨硝氮含量的污水处理厂精确曝气系统。
背景技术
随着社会经济的不断发展，污水通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。特别时对于人类的活动，带来全球性的污水问题日趋严重，主要有工业废水、生活污水、商业污水等。这类污水被人类或动植物再次利用，会引起急性或慢性中毒，甚至很多疾病等寄生虫以水为介质传染，导致严重的生态系统危害。
现在处理污水的方法一般采用生产污水和生活污水单独处理，采用污水处理的方法也比较多，一般可归纳为物理法、化学法和生物法等。污水处理是高能高低效率的操作，一般利用率在50%，最高也才70-80%，如何减少污水处理时所产生的能耗是现在污水处理的重要手段，特别对于曝气装置的设置。
污水处理时采用的曝气装置使用时间较长，造成不必要的资源浪费，采用曝气装置增加污水中的溶氧量，让活性污泥进行有氧呼吸，优选的把有机物分解成无机物。去除污染物的功能。运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸。但是现有的曝气装置中曝气管的安装位置固定，使得水体不能达到有效流动，进而使得水体内的局部部位曝气量不足，严重影响污水的处理效率。
发明内容
为避免上述现有技术所存在的不足，本发明提供一种基于在线检测氨硝氮含量的污水处理厂精确曝气系统，解决了现有技术的曝气过程中，存在水体不能有效流通，局部部位曝气量。
本发明是通过以下技术方案实现的：
一种基于在线检测氨硝氮含量的污水处理厂精确曝气系统，包括曝气池本体、供养装置，检测装置，
所述曝气池本体为顶部敞开的圆筒状结构，所述曝气池本体内壁设置有防水膜，所述曝气池本体底部中心同轴设置有供养装置;
所述供养装置包括环形曝气管，以及与环形曝气管竖向同轴设置的转轴，所述环形曝气管通过供气管与曝气池本体外部的供养机连接，所述环形曝气管的中心设置有定位支架，定位支架的底部与所述曝气池本体内底部固定，所述定位支架的顶部与转轴连接，所述转轴上设置有若干组搅拌机构;所述曝气池本体内设置检测装置。
优选的，所述曝气池本体的壁厚为10-20cm的混领土筑建而成。
优选的，所述环形曝气管设置为至少三组同心环形曝气管。
优选的，所述供气管为软管。
优选的，所述搅拌机构包括旋转电机和旋转叶片，所述旋转电机分段设置在所述转轴上，所述旋转叶片设置在旋转电机并通过旋转电机驱动搅拌。
优选的，所述旋转叶片为双叶片结构。
优选的，所述检测装置在所述搅拌机构的旋转叶片尖端、转轴顶部、以及环形曝气管上均有设置。
优选的，所述定位支架与所述曝气池本体可拆卸连接。
优选的，所述检测装置将检测的信息传输至总控制器。
本发明的有益效果包括：
1、本发明的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，通过在供养装置内设置的搅拌机构，实现将曝气池内的水体进行有效流动，使得整个曝气池内的水体曝气量均匀，提高了曝气效果，整个装置设计合理操作便捷，可在实际的使用过程中被优选的推广。
2、本发明的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，通过多组旋转电机和旋转叶片相互组成，可改变旋转电机转速以及转向，这种设计方案可大大提高水体的流动效率，并同时提高水体的溶氧量。
3、本发明的基于在线检测氨硝氮含量的污水处理厂精确曝气系统，通过检测装置的多个部位设计，可提高检测的精准性，提高曝气效率。
