申请日2018.08.10
公开(公告)日2018.11.23
IPC分类号C02F9/14
摘要
本发明涉及一种污水净化装置及饮用水净化系统，污水净化装置包括依水流流向依次设置的预处理池、与所述预处理池连通的第一净水池、以及与所述第一净水池连通的含有反硝化细菌的第二净水池，所述预处理池中添加有絮凝剂，所述第一净水池中包括若干条平行设置的粘附有硝化细菌的碳素纤维体，所述碳素纤维体的延伸方向与水流进入所述第一净水池的流向一致，所述碳素纤维体与所述第一净水池的一池壁相连，所述碳素纤维体的末端与所述一池壁的对侧的池壁间具有间隙，相邻所述碳素纤维体分别与不同的池壁连接，相邻所述碳素纤维体之间形成水流通道，若干条所述碳素纤维体之间形成的水流通道首尾连接成蛇形水路，所述第一净水池中还设有增氧机。
权利要求书
1.一种污水净化装置，其特征在于，包括依水流流向依次设置的预处理池、与所述预处理池连通的第一净水池、以及与所述第一净水池连通的含有反硝化细菌的第二净水池，
所述预处理池中添加有絮凝剂，所述第一净水池中包括若干条平行设置的粘附有硝化细菌的碳素纤维体，所述碳素纤维体的延伸方向与水流进入所述第一净水池的流向一致，所述碳素纤维体与所述第一净水池的一池壁相连，所述碳素纤维体的末端与所述一池壁的对侧的池壁间具有间隙，相邻所述碳素纤维体分别与不同的池壁连接，相邻所述碳素纤维体之间形成水流通道，若干条所述碳素纤维体之间形成的水流通道首尾连接成蛇形水路，所述第一净水池中还设有增氧机。
2.根据权利要求1所述的污水净化装置，其特征在于，所述碳纤维体包括碳纤维主体和平均分布于所述碳纤维主体上的纤毛，所述硝化细菌粘附于所述纤毛上。
3.根据权利要求2所述的污水净化装置，其特征在于，所述纤毛的根部到梢部的距离为0.5m-1.0m。
4.根据权利要求2所述的污水净化装置，其特征在于，所述碳纤维主体的一部分延伸出所述第一净水池外侧，位于所述第一净水池外侧的所述碳纤维主体上开设有进气孔，位于所述第一净水池内部的所述碳纤维主体上开设有出气孔，所述碳纤维主体的内部还设有中空腔体，以使外界空气通过所述进气孔进入所述中空腔体中并从所述出气孔排入所述第一净水池中。
5.根据权利要求1所述的污水净化装置，其特征在于，所述预处理池的池壁上方还设置有土工布层。
6.根据权利要求1所述的污水净化装置，其特征在于，所述第一净水池中还包括漂浮于水体表面的种植床，所述种植床包括种植床体以及开设在所述种植床体上的种植孔，所述种植孔内种植有挺水植物。
7.一种饮用水净化系统，其特征在于，包括如权利要求1所述的污水净化装置以及与所述污水净水装置的第二净水池连通的过滤池，所述过滤池中设置有滤膜层。
8.根据权利要求7所述的饮用水净化系统，其特征在于，所述滤膜层包括陶瓷过滤层和超滤膜过滤层，水流依次经过陶瓷过滤层和超滤膜过滤层。
9.根据权利要求8所述的饮用水净化系统，其特征在于，所述超滤膜过滤层为孔径为0.025μm-0.030μm微孔超滤膜。
说明书
污水净化装置及包含该装置的饮用水净化系统
技术领域
本发明涉及饮用水净化领域，特别是涉及一种污水净化装置及包含该装置的饮用水净化系统。
背景技术
水污染问题已成为许多国家和地区共同面临的政治、社会、经济和重要科学技术问题，对于发展中国家，形势更加严峻。据统计，我国内陆82%的江河、湖泊已受到不同程度的污染，污染的水源中不仅含有腐殖质、泥沙、细菌病毒等污染物，还含有大量的富营养化的氮氨、磷有机物，其中尤属氮氨、磷有机物最难去除。而传统工艺已无法满足净化要求，不能有效消除水中污染物，尤其是氮氧化物，不能满足饮用水水质国家标准。此外，传统工艺采用大量药剂，其投资和运行维护费用高。
发明内容
基于此，有必要针对传统净水过程无法有效去除水中污染物的问题，提供一种可以有效去除水中污染物的污水净化装置及包含该装置的饮用水净化系统。

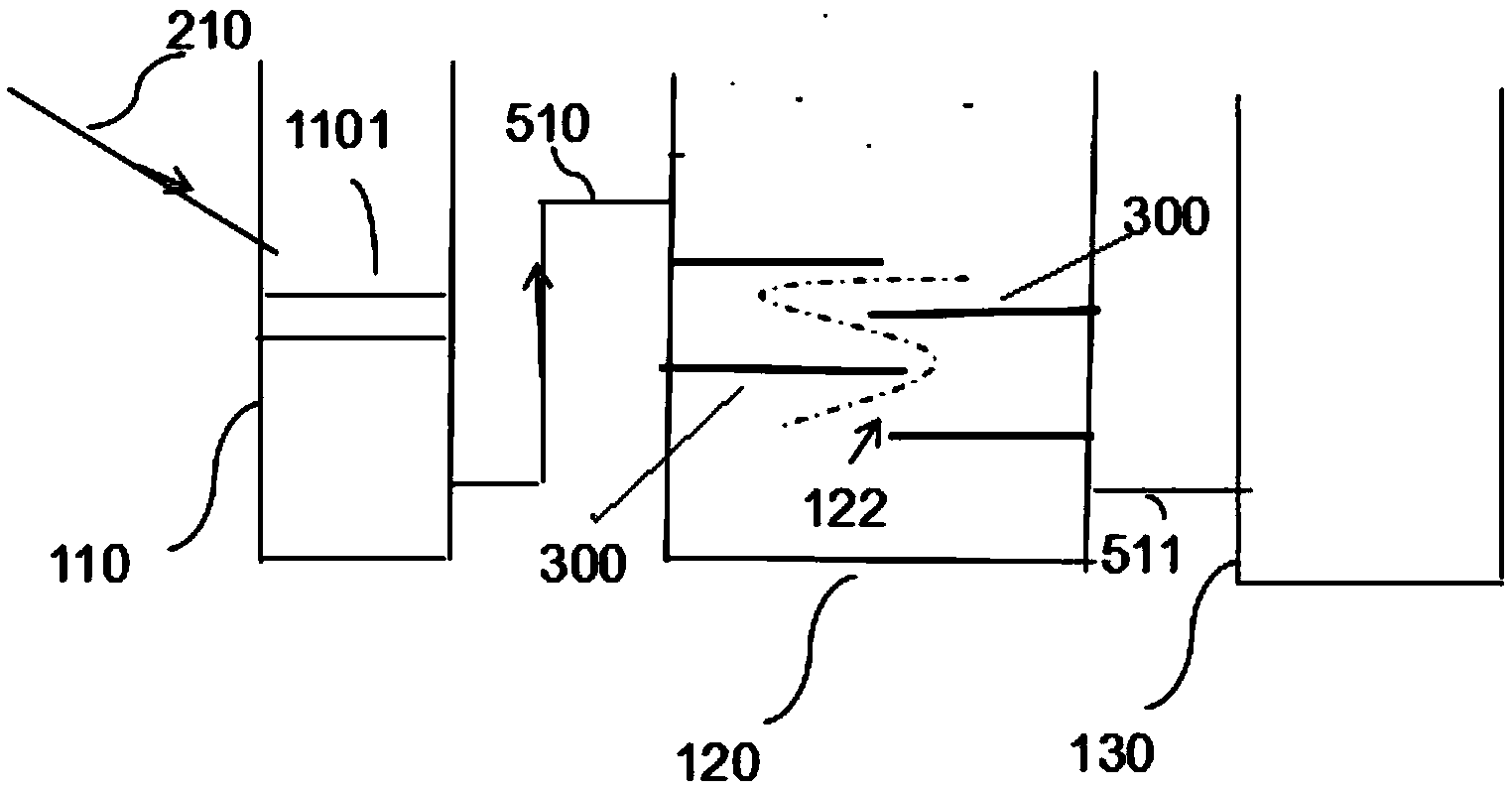

一种污水净化装置，包括依水流流向依次设置的预处理池、与所述预处理池连通的第一净水池、以及与所述第一净水池连通的含有反硝化细菌的第二净水池，
所述预处理池中添加有絮凝剂，所述第一净水池中包括若干条平行设置的粘附有硝化细菌的碳素纤维体，所述碳素纤维体的延伸方向与水流进入所述第一净水池的流向一致，所述碳素纤维体与所述第一净水池的一池壁相连，所述碳素纤维体的末端与所述一池壁的对侧的池壁间具有间隙，相邻所述碳素纤维体分别与不同的池壁连接，相邻所述碳素纤维体之间形成水流通道，若干条所述碳素纤维体之间形成的水流通道首尾连接成蛇形水路，所述第一净水池中还设有增氧机。
上述污水净化装置可以有效地去除污水中的污染物，尤其是水体中的氮磷有机物等。具体而言，首先，通过含有絮凝剂的预处理池的絮凝处理去除水中固体悬浮物和部分可与絮凝剂反应的大分子有机颗粒。然后，污水再依次流经含有硝化细菌的表流流净水池和反硝化细菌的第二净水池，实现去除水体中的氮氨、磷有机物的目的。其中，第一净水池中包括由若干条平行设置的碳素纤维体构成的蛇形水路，可以使污水沿蛇形水路空间曲折流动，延长污水的通过路径和停留时间，增大污水与碳素纤维体上附着的硝化细菌充分接触，在辅以增氧机的鼓气，进而实现将水中的NH4+充分转化为NO3-，再经过第二净水池的反硝化细菌作用将NO3-转化为N2，以实现彻底去除污水中的氮氨、磷有机物的目的。
在其中一个实施例中，所述碳纤维体包括碳纤维主体和平均分布于所述碳纤维主体上的纤毛，所述硝化细菌粘附于所述纤毛上。
在其中一个实施例中，所述纤毛的根部到梢部的距离为0.5m-1.0m。
在其中一个实施例中，所述碳纤维主体的一部分延伸出所述第一净水池外侧，位于所述第一净水池外侧的所述碳纤维主体上开设有进气孔，位于所述第一净水池内部的所述碳纤维主体上开设有出气孔，所述碳纤维主体的内部还设有中空腔体，以使外界空气通过所述进气孔进入所述中空腔体中并从所述出气孔排入所述第一净水池中。
在其中一个实施例中，所述预处理池的池壁上方还设置有土工布层。
在其中一个实施例中，所述第一净水池中还包括漂浮于水体表面的种植床，所述种植床包括种植床体以及开设在所述种植床体上的种植孔，所述种植孔内种植有挺水植物。
本发明还包括一种饮用水净化系统。
一种饮用水净化系统，包括如本申请所述的污水净化装置以及与所述污水净水装置的第二净水池连通的过滤池，所述过滤池中设置有滤膜层。
上述饮用水净化系统将生态处理和膜法过滤技术相结合，大大的提高了饮用水的品质，净化后的水质指标满足GB5749-2006的标准。
在其中一个实施例中，所述滤膜层包括陶瓷过滤层和超滤膜过滤层，水流依次经过陶瓷过滤层和超滤膜过滤层。
在其中一个实施例中，所述超滤膜过滤层为孔径为0.025μm-0.030μm微孔超滤膜。
