申请日2018.09.06
公开(公告)日2019.01.15
IPC分类号B01D21/02; B01D21/24; C02F11/121
摘要
本发明公开一种结合水平螺旋挤压脱水的辐流式污水处理装置，包括沉淀池体，所述沉淀池体顶部固定设置有顶板，顶板中部开设有溢流槽，所述沉淀池体一侧上部设置有出水口，所述沉淀池体一侧中部设置有进水口，所述沉淀池体下端一侧设置有脱水箱，所述脱水箱下端设置有多个脱水出口，脱水出口通过管道连接脱水接水装置;本发明增设脱水箱，通过脱水箱内的脱水螺旋杆，可以对进入脱水箱的污泥进行脱水，减少水资源流水，节约资源，设置的离合器可以实现搅拌沉淀和污泥挤压脱水之间的自由切换，操作更简便，设置的转动摇杆阀门7，在驱动电机和离合器的配合下可以自行向脱水箱送泥，便于使用，节省人力，可以很好的满足使用要求。
权利要求书

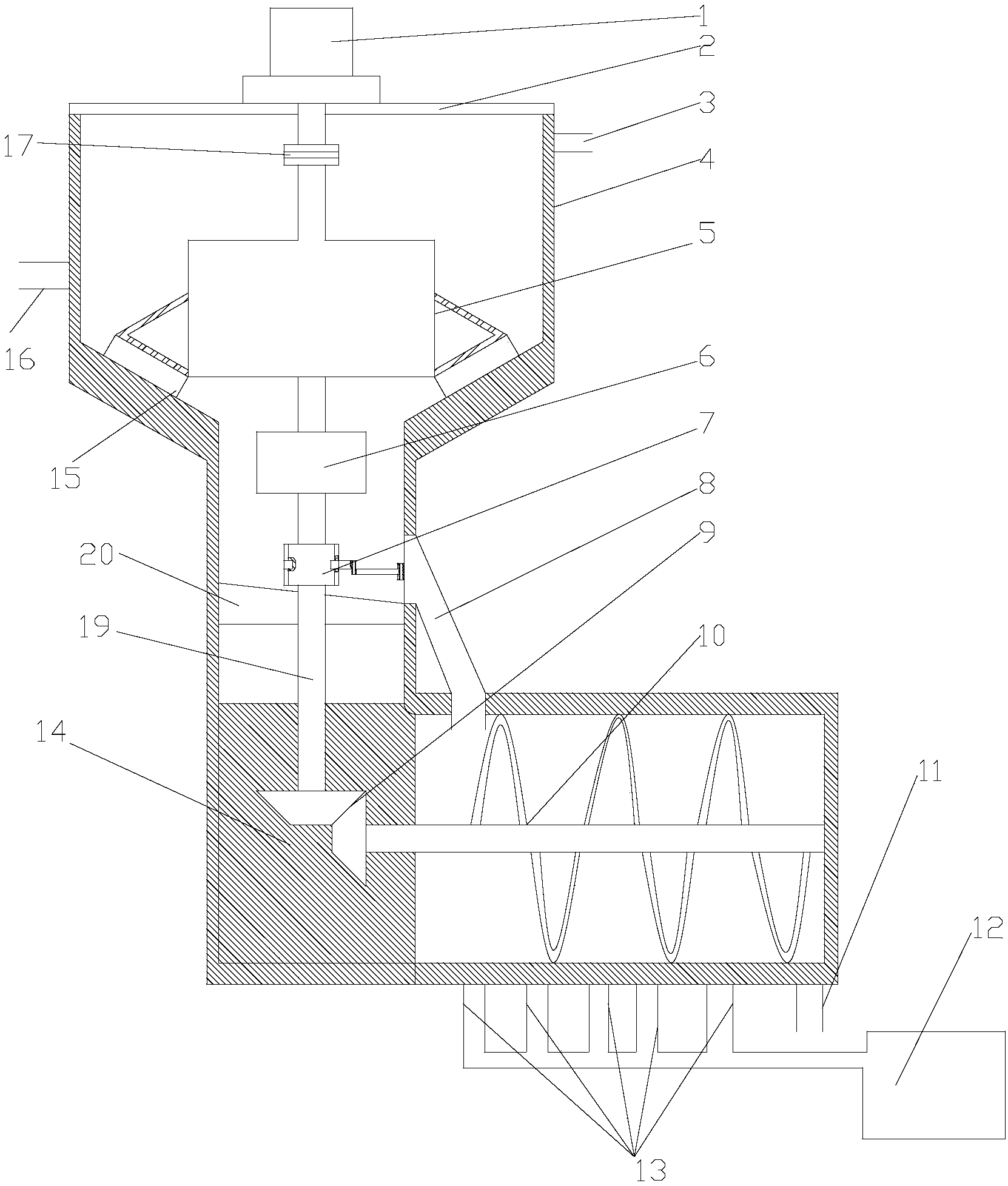

1.种结合水平螺旋挤压脱水的辐流式污水处理装置，包括沉淀池体(4)，其特征在于：所述沉淀池体(4)顶部固定设置有顶板，顶板中部开设有溢流槽(2)，所述沉淀池体(4)一侧上部设置有出水口(3)，所述沉淀池体(4)一侧中部设置有进水口(13)，所述沉淀池体(4)下端一侧设置有脱水箱，所述脱水箱下端设置有多个脱水出口，脱水出口通过管道连接脱水接水装置(12)，所述脱水箱下端设置有排泥口(11)，所述脱水箱内部一端通过轴承设置有脱水螺旋杆(10)，所述沉淀池体(4)内部下端设置有齿轮保护装置(14)，齿轮保护装置(14)通过轴承连接脱水螺旋杆(10)，脱水螺旋杆(10)在齿轮保护装置(14)内部的一端设置有锥齿轮(9)，所述脱水箱上端与沉淀池体(4)焊接有送泥通道(8)，连通所述顶板上端中心处通过螺钉固定安装有驱动电机(1)，驱动电机(1)通过联轴(17)连接传动轴，传动轴中部设置有推泥装置(5)，所述传动轴下端连接离合器，离合器下端连接转动座(18)，转动座(18)下端连接锥齿轮轴(19)，锥齿轮轴(19)下端延伸至齿轮保护装置内部并设置有锥齿轮(9)，锥齿轮(9)之间啮合连接，所述锥齿轮轴(19)上部在送泥通道(8)和沉淀池体(4)的连通处的对应位置设置有转动摇杆阀门(7)，转动摇杆阀门(7)连接送泥通道(8)和沉淀池体(4)的连通处，所述沉淀池体(4)内部与送泥通道(8)和沉淀池体(4)的连通位置对应处设置有送泥斜坡(20)。
2.根据权利要求1所述的结合水平螺旋挤压脱水的辐流式污水处理装置，其特征在于：所述沉淀池体(2)的外部形状为漏斗状。
3.根据权利要求1所述的结合水平螺旋挤压脱水的辐流式污水处理装置，其特征在于：所述推泥装置(5)包括固定设置在传动轴上的固定架以及固定架斜下端固定设置的与沉淀池体(2)的锥度内壁接触的挡泥板(15)。
4.根据权利要求1所述的结合水 平螺旋挤压脱水的辐流式污水处理装置，其特征在于：所述转动摇杆阀门(7)包括外固定套(701)、转动体(702)、移动阀门(706)和阀门框(704)，所述转动体(702)套设在锥齿轮轴(19)上，所述转动体(702)侧面等间距开设有挡珠槽，所述转动体(702)内部开设有与挡珠槽垂直连通的弹簧槽，所述弹簧槽和挡珠槽内分别设置有弹簧(709)和挡珠(708)，所述转动体(702)通过挡珠(708)与外固定套(701)内壁转动连接，所述外固定套(701)侧壁开设有转动杆连接孔(707)，转动杆连接孔(707)内部通过销轴连接转动杆(703)，转动杆(703)通过销轴连接转动连接杆(705)，转动连接杆(705)通过销轴连接移动阀门(706)，移动阀门(706)滑动连接阀门框(704)，阀门框(704)设置在送泥通道(8)和沉淀池体(4)的连通处。
5.根据权利要求1所述的结合水平螺旋挤压脱水的辐流式污水处理装置，其特征在于：所述离合器(6)为换挡可拆卸离合器。
说明书
一种结合水平螺旋挤压脱水的辐流式污水处理装置
技术领域
本发明涉及环保领域，特别提供了一种结合水平螺旋挤压脱水的辐流式污水处理装置。
背景技术
随着经济的快速发展，水资源短缺的压力越来越大，人们逐渐意识到水资源以及合理利用的重要性，而污水处理已然成为社会可持续发展的必然选择，为使污水达到排水某一水体或再次利用的要求，越来越多的领域例如：建筑、交通、能源等行业逐渐发展污水处理技术，从普通的物理沉淀到机械挤压甚至到化学沉淀脱水，众多行业越发重视污水处理。
现在的辐流式沉淀池，不具有给池底污泥挤压脱水的功能，污泥直接配排出，这样会导致水资源流失，违背可持续发展理念，不能很好的满足使用要求。
因此，本领域技术人员提供了一种结合水平螺旋挤压脱水的辐流式污水处理装置，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供一种结合水平螺旋挤压脱水的辐流式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种结合水平螺旋挤压脱水的辐流式污水处理装置，包括沉淀池体，所述沉淀池体顶部固定设置有顶板，顶板中部开设有溢流槽，所述沉淀池体一侧上部设置有出水口，所述沉淀池体一侧中部设置有进水口，所述沉淀池体下端一侧设置有脱水箱，所述脱水箱下端设置有多个脱水出口，脱水出口通过管道连接脱水接水装置，所述脱水箱下端设置有排泥口，所述脱水箱内部一端通过轴承设置有脱水螺旋杆，所述沉淀池体内部下端设置有齿轮保护装置，齿轮保护装置通过轴承连接脱水螺旋杆，脱水螺旋杆在齿轮保护装置内部的一端设置有锥齿轮，所述脱水箱上端与沉淀池体焊接有送泥通道，连通所述顶板上端中心处通过螺钉固定安装有驱动电机，驱动电机通过联轴连接传动轴，传动轴中部设置有推泥装置，所述传动轴下端连接离合器，离合器下端连接转动座，转动座下端连接锥齿轮轴，锥齿轮轴下端延伸至齿轮保护装置内部并设置有锥齿轮，锥齿轮之间啮合连接，所述锥齿轮轴上部在送泥通道和沉淀池体的连通处的对应位置设置有转动摇杆阀门，转动摇杆阀门连接送泥通道和沉淀池体的连通处，所述沉淀池体内部与送泥通道和沉淀池体的连通位置对应处设置有送泥斜坡。
作为改进：所述沉淀池体的外部形状为漏斗状。
作为进一步改进：所述推泥装置包括固定设置在传动轴上的固定架以及固定架斜下端固定设置的与沉淀池体的锥度内壁接触的挡泥板。
作为进一步改进：所述转动摇杆阀门包括外固定套、转动体、移动阀门和阀门框，所述转动体套设在锥齿轮轴上，所述转动体侧面等间距开设有挡珠槽，所述转动体内部开设有与挡珠槽垂直连通的弹簧槽，所述弹簧槽和挡珠槽内分别设置有弹簧和挡珠，所述转动体通过挡珠与外固定套内壁转动连接，所述外固定套侧壁开设有转动杆连接孔，转动杆连接孔内部通过销轴连接转动杆，转动杆通过销轴连接转动连接杆，转动连接杆通过销轴连接移动阀门，移动阀门滑动连接阀门框，阀门框设置在送泥通道和沉淀池体的连通处。
作为进一步改进：所述离合器为换挡可拆卸离合器。
与现有技术相比，本发明的优点在于：本发明增设脱水箱，通过脱水箱内的脱水螺旋杆，可以对进入脱水箱的污泥进行脱水，减少水资源流水，节约资源，设置的离合器可以实现搅拌沉淀和污泥挤压脱水之间的自由切换，操作更简便，设置的转动摇杆阀门7，在驱动电机和离合器的配合下可以自行向脱水箱送泥，便于使用，节省人力，可以很好的满足使用要求。
