申请日2018.09.05
公开(公告)日2018.12.18
IPC分类号B01F7/02; B01D24/36
摘要
本发明公开了一种水处理石英砂滤料搅匀装置，包括支架，支架的顶部设有搅匀筒，搅匀筒的顶部设有开口，搅匀筒内设有搅匀机构，搅匀筒的外侧部位置设有驱动电机，搅匀筒的一侧设有驱动轴，驱动轴与驱动电机连接;搅匀筒的另一侧设有定位孔，搅匀机构包括旋转轴，旋转轴的一端与驱动轴连接，旋转轴的另一端安装在定位孔内;旋转轴的两端以及中部的外周面设有若干搅拌轴，搅拌轴的外端设有装夹块，装夹块的外端设有装夹槽，装夹块的外端两侧均设有固定销，装夹块的外端之间设有搅拌叶片，搅拌叶片与装夹块的外端之间设有固定轴。本发明大大提高了对水处理石英砂滤料进行搅拌处理的效率。
权利要求书
1.一种水处理石英砂滤料搅匀装置，包括支架，其特征在于：支架的顶部设有搅匀筒，搅匀筒的顶部设有开口，搅匀筒内设有搅匀机构，搅匀筒的外侧部位置设有驱动电机，搅匀筒的一侧设有驱动轴，驱动轴与驱动电机连接;搅匀筒的另一侧设有定位孔，搅匀机构包括旋转轴，旋转轴的一端与驱动轴连接，旋转轴的另一端安装在定位孔内;旋转轴的两端以及中部的外周面设有若干搅拌轴，搅拌轴的外端设有装夹块，装夹块的外端设有装夹槽，装夹块的外端两侧均设有固定销，装夹块的外端之间设有搅拌叶片，搅拌叶片与装夹块的外端之间设有固定轴。
2.根据权利要求1所述的水处理石英砂滤料搅匀装置，其特征在于：搅匀筒的底部设有密封门，支架的顶部两侧均设有液压缸，液压缸的上部设有活塞杆，活塞杆的端部安装在密封门的底部。
3.根据权利要求1所述的水处理石英砂滤料搅匀装置，其特征在于：支架的顶部两侧均设有限位板，限位板安装在搅匀筒的两侧。
4.根据权利要求3所述的水 处理石英砂滤料搅匀装置，其特征在于：支架的顶部两侧均设有限位座，限位座安装在限位板的外侧。
5.根据权利要求1所述的水处理石英砂滤料搅匀装置，其特征在于：开口的边缘位置设有防护片。
6.根据权利要求1所述的水处理石英砂滤料搅匀装置，其特征在于：搅匀筒的外侧部位置设有齿轮箱，齿轮箱的内部设有齿轮，所述齿轮套装在驱动轴的外周面。
说明书
一种水处理石英砂滤料搅匀装置
技术领域
本发明涉及一种搅匀装置，特别涉及一种水处理石英砂滤料搅匀装置。
背景技术
水处理石英砂滤料采用天然优质石英矿床为原料，经机械破碎、滚动压碾、水洗筛选、烘干筛分、振动分级等一系列生产工艺，有效保护石英石的天然结构，因而延长了该滤料的使用周期。现有的水处理石英砂滤料不方便进行搅拌处理，对水处理石英砂滤料进行搅匀处理效率低。
发明内容
本发明主要是解决现有技术所存在的技术问题，从而提供一种通过搅拌叶片可以方便对水处理石英砂滤料进行快速搅匀处理，从而大大提高了对水处理石英砂滤料进行搅拌处理的效率的水处理石英砂滤料搅匀装置。
本发明的上述技术问题主要是通过下述技术方案得以解决的：

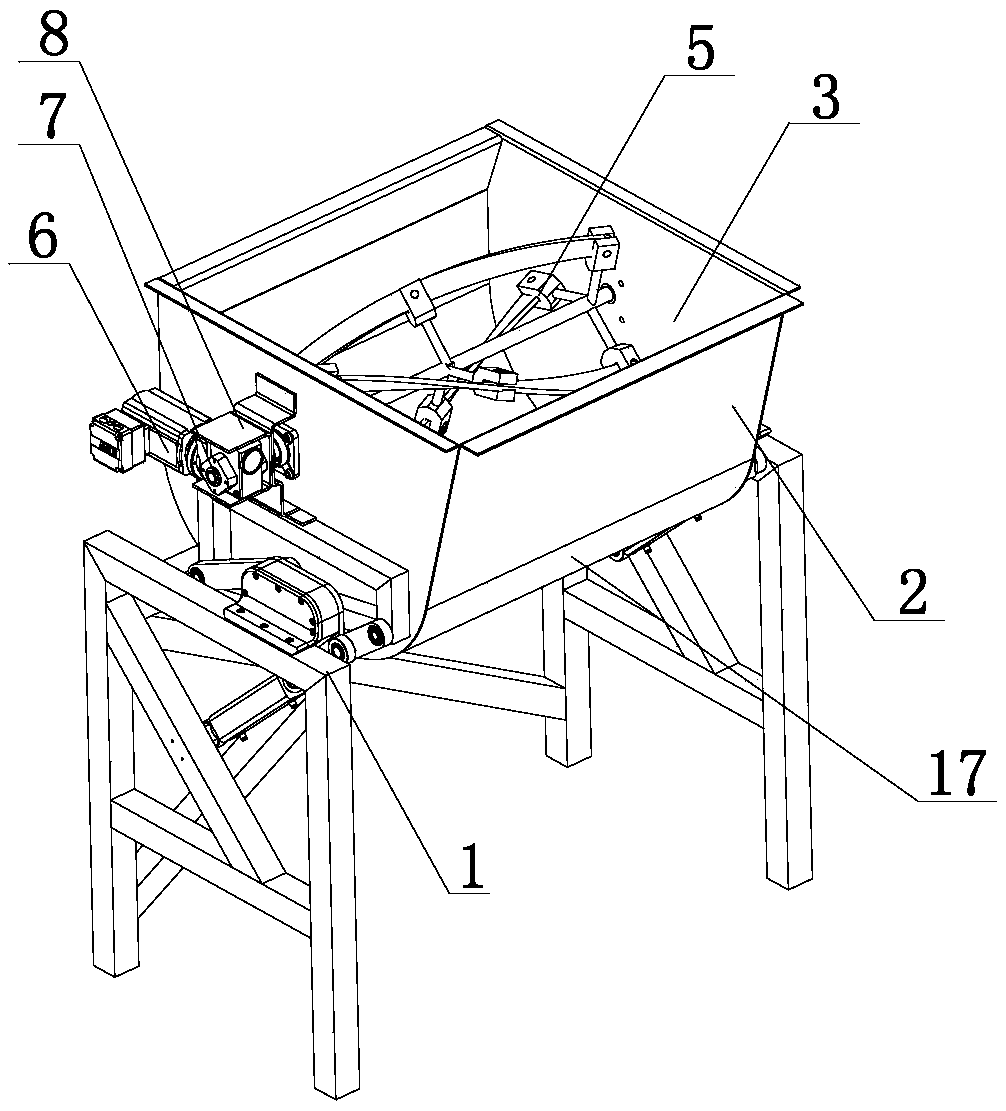

一种水处理石英砂滤料搅匀装置，包括支架，支架的顶部设有搅匀筒，搅匀筒的顶部设有开口，搅匀筒内设有搅匀机构，搅匀筒的外侧部位置设有驱动电机，搅匀筒的一侧设有驱动轴，驱动轴与驱动电机连接;搅匀筒的另一侧设有定位孔，搅匀机构包括旋转轴，旋转轴的一端与驱动轴连接，旋转轴的另一端安装在定位孔内;旋转轴的两端以及中部的外周面设有若干搅拌轴，搅拌轴的外端设有装夹块，装夹块的外端设有装夹槽，装夹块的外端两侧均设有固定销，装夹块的外端之间设有搅拌叶片，搅拌叶片与装夹块的外端之间设有固定轴。
进一步地，所述搅匀筒的底部设有密封门，支架的顶部两侧均设有液压缸，液压缸的上部设有活塞杆，活塞杆的端部安装在密封门的底部。
进一步地，所述支架的顶部两侧均设有限位板，限位板安装在搅匀筒的两侧。
进一步地，所述支架的顶部两侧均设有限位座，限位座安装在限位板的外侧。
进一步地，所述开口的边缘位置设有防护片。
进一步地，所述搅匀筒的外侧部位置设有齿轮箱，齿轮箱的内部设有齿轮，所述齿轮套装在驱动轴的外周面。
采用上述技术方案的水处理石英砂滤料搅匀装置，操作者可以将待处理的水处理石英砂滤料倒入搅匀筒内，将水处理石英砂滤料通过开口倒入搅匀筒内;驱动电机通过驱动轴可以驱动搅匀机构;通过搅匀机构可以方便对搅匀筒内的水处理石英砂滤料进行快速搅拌处理;驱动轴可以控制旋转轴实现旋转，旋转轴通过搅拌轴可以控制搅拌叶片实现旋转，通过搅拌叶片可以方便对水处理石英砂滤料进行快速搅匀处理，从而大大提高了对水处理石英砂滤料进行搅拌处理的效率。
