申请日2018.08.08
公开(公告)日2018.12.21
IPC分类号G05B19/418
摘要
本发明公开了一种基于Android APP的污水处理监控系统，包括：数据采集层、传输层和应用层;其中，所述数据采集层，用于获取污水处理监控系统内的各个设备的监控数据，并将所述监控数据发送至所述传输层;所述传输层，用于将所述监控数据传输以预设的通讯协议的方式发送至所述应用层;所述应用层，作为远程监控平台，用于根据所述监控数据对所述污水处理系统内的各个设备进行远程监控。本发明能够实现设备及工艺的远距离监控，并实时查询相关监控数据，进一步真正达到无人值守的监控模式。
权利要求书
1.一种基于Android APP的污水处理监控系统，其特征在于，包括：数据采集层、传输层和应用层;其中，
所述数据采集层，用于获取污水处理监控系统内的各个设备的监控数据，并将所述监控数据发送至所述传输层;
所述传输层，用于将所述监控数据传输以预设的通讯协议的方式发送至所述应用层;
所述应用层，作为远程监控平台，用于根据所述监控数据对所述污水处理系统内的各个设备进行远程监控。
2.根据权利要求1所述的基于Android APP的污水处理监控系统，其特征在于，所述监控数据包括各个设备的属性信息以及相应的监控仪器采集的参数;其中，所述属性信息包括所述省市、设备类型、设备名称、设备地址和设备项目编号。
3.根据权利要求1所述的基于Android APP的污水处理监控系统，其特征在于，所述应用层，包括Android APP监控端、云服务器端、组态软件监控端和现场操作箱;
所述应用层，具体基于预设的实时画面、控制界面、趋势图、报表和警报系统，根据所述监控数据对所述污水系统内的各个设备进行远程监控。
4.根据权利要求3所述的基于Android APP的污水处理监控系统，其特征在于，所述Android APP监控端，设有账户管理模块、数字量监控模块和模拟量监控模块;其中，
所述账户管理模块，用于根据管理员设置的操作者和游客的相关权限，管理人员的注册、登录和人员信息的修改;
所述数字量监控模块，用于对各个设备的开关、启停和故障进行远程监控;
所述模拟量控制模块，用于根据各个设备相应的监控仪器采集的参数，对各个设备的运行状态的控制。
5.根据权利要求1所述的基于Android APP的污水处理监控系统，其特征在于，所述传输层，由各种网络、网络管理系统和云计算平台组成，具体用于传递和处理所述数据采集层发送的监控数据;其中，所述各种网络，具体包括互联网、WiFi和以太网。
6.根据权利要求1所述的基于Android APP的污水处理监控系统，其特征在于，所述数据采集层，包括智能RTU设备、PLC控制器，以及分别与所述PLC控制器连接的各个系统和各个监测仪器;其中，所述各个子系统包括高压配电柜、低压配电柜、脱水系统和除臭系统;所述各个监测仪器包括液位计、电磁流量计、COD测试仪、PH测试仪、液位差计和压力计。
说明书
一种基于Android APP的污水处理监控系统
技术领域
本发明涉及通信技术领域，尤其涉及一种基于Android APP的污水处理监控系统。
背景技术
三十多年来我国的经济得到了快速发展，取得的成绩令世人瞩目。然而，在经济高速发展的同时环境污染亦日益严重，同样世界各国也面临着环境污染的问题，因此环境污染已成为全球性的重要议题之一。环境污染包括空气污染、土壤污染、水质污染等，而水质污染问题尤为严重。据医学统计，人体水份占体重的70%左右，污染水质等于污染自己的子孙后代。因此，各地方政府在改善水质方面也作了很大努力。在全国各地大量新建、扩建污水处理厂的同时，如何既能保证污水处理厂安全稳定可靠的运行，又能实现监控和管理，成为当前主要的研究问题。
污水处理厂稳定运行的关键在于设备及自动监控系统，良好的监控系统不但能减轻工作人员的工作量、延长设备的寿命，而且能保证水质达标的排放。
在对现有技术的研究和实践过程中，本发明的发明人发现，现有的污水处理厂技术一般采用PLC(Programmable Logic Controller，可编程逻辑控制器)和上位机，实现污水处理厂设备的自动运行。系统能查询相关数据，实现设备及工艺流程能自动监控，达到远程监控水质及运行的目的。但是，现有的技术只能在污水处理厂内监控设备的运行，无法远距离的监控设备的运行状态，如工作人员无法在家里、异地等监控设备的运行状态。因此，污水处理厂在运行过程中，要求工作人员在厂内值班，无法真正的实现设备的无人值守方式。
发明内容
本发明实施例所要解决的技术问题在于，提供一种基于Android APP的污水处理监控系统，能够实现设备及工艺的远距离监控，并实时查询相关监控数据，进一步真正达到无人值守的监控模式。
为解决上述问题，本发明的一个实施例提供一种基于Android APP的污水处理监控系统，其特征在于，包括：数据采集层、传输层和应用层;其中，
所述数据采集层，用于获取污水处理监控系统内的各个设备的监控数据，并将所述监控数据发送至所述传输层;
所述传输层，用于将所述监控数据传输以预设的通讯协议的方式发送至所述应用层;
所述应用层，作为远程监控平台，用于根据所述监控数据对所述污水处理系统内的各个设备进行远程监控。
进一步地，所述监控数据包括各个设备的属性信息以及相应的监控仪器采集的参数;其中，所述属性信息包括所述省市、设备类型、设备名称、设备地址和设备项目编号。
进一步地，所述应用层，包括Android APP监控端、云服务器端、组态软件监控端和现场操作箱;
所述应用层，具体基于预设的实时画面、控制界面、趋势图、报表和警报系统，根据所述监控数据对所述污水系统内的各个设备进行远程监控。
进一步地，所述Android APP监控端，设有账户管理模块、数字量监控模块和模拟量监控模块;其中，
所述账户管理模块，用于根据管理员设置的操作者和游客的相关权限，管理人员的注册、登录和人员信息的修改;
所述数字量监控模块，用于对各个设备的开关、启停和故障进行远程监控;
所述模拟量控制模块，用于根据各个设备相应的监控仪器采集的参数，对各个设备的运行状态的控制。
进一步地，所述传输层，由各种网络、网络管理系统和云计算平台组成，具体用于传递和处理所述数据采集层发送的监控数据;其中，所述各种网络，具体包括互联网、WiFi和以太网。

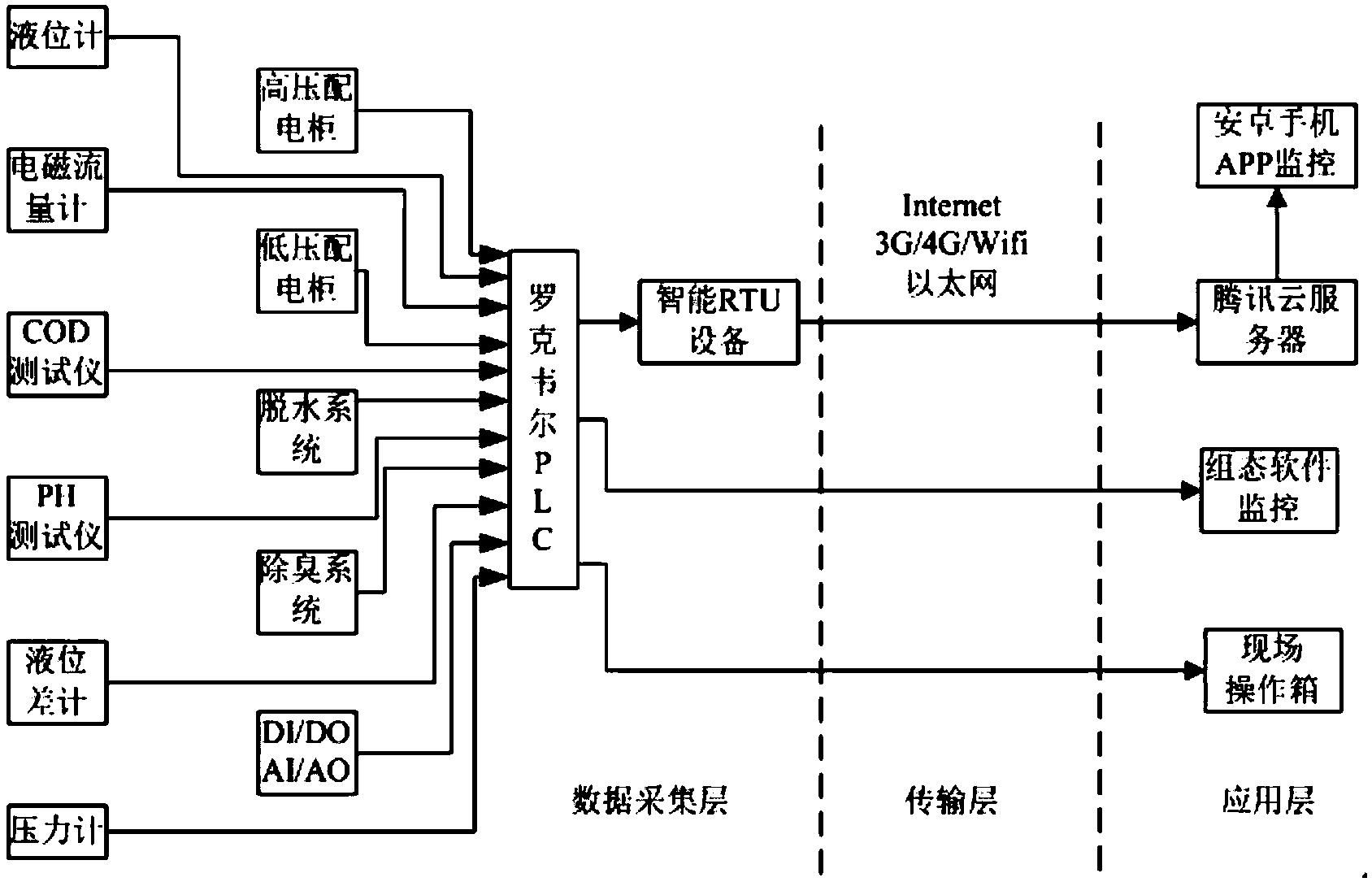

进一步地，所述数据采集层，包括智能RTU设备、PLC控制器，以及分别与所述PLC控制器连接的各个系统和各个监测仪器;其中，所述各个子系统包括高压配电柜、低压配电柜、脱水系统和除臭系统;所述各个监测仪器包括液位计、电磁流量计、COD测试仪、PH测试仪、液位差计和压力计。
实施本发明实施例，具有如下有益效果：
本发明实施例提供的一种基于Android APP的污水处理监控系统，包括：数据采集层、传输层和应用层;其中，所述数据采集层，用于获取污水处理监控系统内的各个设备的监控数据，并将所述监控数据发送至所述传输层;所述传输层，用于将所述监控数据传输以预设的通讯协议的方式发送至所述应用层;所述应用层，作为远程监控平台，用于根据所述监控数据对所述污水处理系统内的各个设备进行远程监控。本发明利用PLC、上位机和手机APP，实现设备及工艺的远距离监控，并实时查询相关监控数据，进一步真正达到无人值守的监控模式。
