申请日2017.08.28
公开(公告)日2018.04.10
IPC分类号C02F9/04; C02F103/06
摘要
本实用新型涉及一种焚烧发电后飞灰固化填埋场渗滤液的处理设备，其包括沉淀分离装置、脱盐装置、纯化装置和固化装置，该沉淀分离装置主要承担去除渗滤液的钙镁离子、大颗粒物质，同时对其进行沉淀，沉淀物返回固化处理，经过沉淀分离装置的液体进入脱盐装置进行脱盐，浓盐液体进行返回固化处理，脱盐液体进入纯化装置进行处理，透析液排放或者回用，浓缩液返回脱盐装置处理，提高整体回收率。与现有技术相比，本实用新型运行成本低，采用该设备可以降低渗滤液对周围环境的污染程度，有利于环境保护。
权利要求书
1.一种焚烧发电后飞灰固化填埋场渗滤液的处理设备，其特征在于：包括沉淀分离装置、脱盐装置、纯化装置和固化装置，所述沉淀分离装置设有液体进口、液体出口和沉淀物出口，所述脱盐装置设有液体进口、脱盐液体出口和浓盐液体出口，所述纯化装置设有液体进口、浓缩液出口和透过液出口，所述固化装置设有液体进口和沉淀物进口;所述沉淀分离装置的液体进口连接渗透液，液体出口连接脱盐装置的液体进口，沉淀物出口连接固化装置的沉淀物进口;所述脱盐装置的脱盐液体出口连接纯化装置的液体进口，浓盐液体出口连接固化装置的液体进口;所述纯化装置的浓缩液出口连接脱盐装置的液体进口。
2.根据权利要求1所述的一种焚烧发电后飞灰固化填埋场渗滤液的处理设备，其特征在于：所述沉淀分离装置包括沉淀池和微米级滤袋。
3.根据权利要求1所述的一种焚烧发电后飞灰固化填埋场渗滤液的处理设备，其特征在于：所述脱盐装置包括电渗析组件、正渗透组件和离子交换树脂，其运行压力为0.5MPa以下，运行温度为45℃以下。
4.根据权利要求1所述的一种焚烧发电后飞灰固化填埋场渗滤液的处理设备，其特征在于：所述纯化装置包括反渗透膜芯或者DTRO膜芯，其运行压力为0.5MPa至12MPa，运行温度为45℃以下。
说明书
一种焚烧发电后飞灰固化填埋场渗滤液的处理设备
技术领域
本实用新型涉及渗滤液 处理设备领域，具体涉及一种焚烧发电后飞灰固化填埋场渗滤液的处理设备。
背景技术
采用焚烧方法处理城市生活垃圾能有效的使垃圾减量化和资源化，同时可以利用焚烧余热供暖或直接发电，因而焚烧垃圾发电已经逐渐称为城市生活垃圾处理的主要发展方向。而飞灰则是垃圾焚烧发电后形成的产物，其通过固化填埋的方式进行处理，在飞灰固化处理过程中会产生渗滤液。
目前，飞灰固化填埋场的渗滤液的处理方法主要为收集储存法、回灌填埋法或者时蒸发浓缩法。采用收集储存方法对渗滤液进行处理，随着时间的推移，渗滤液的总量不断增多，致使其从储水池溢出，污染地下水或者破坏当地生态环境。采用回灌填埋方法对渗滤液进行处理，长时间回灌后，导致后期渗滤出的液体盐分和有害物质增多，后期处理难度大，同时，固化的飞灰含水率加大，容易发生泄露等安全隐患，对环境造成重大的影响。而采用蒸发浓缩方法对渗滤液进行处理，运行成本大，经济性差。
实用新型内容
本实用新型的目的在于提供一种焚烧发电后飞灰固化填埋场渗滤液的处理设备，其运行成本低，且其降低了飞灰固化渗滤液对周围环境污染程度。
为实现上述目的，本实用新型采用的技术方案是：

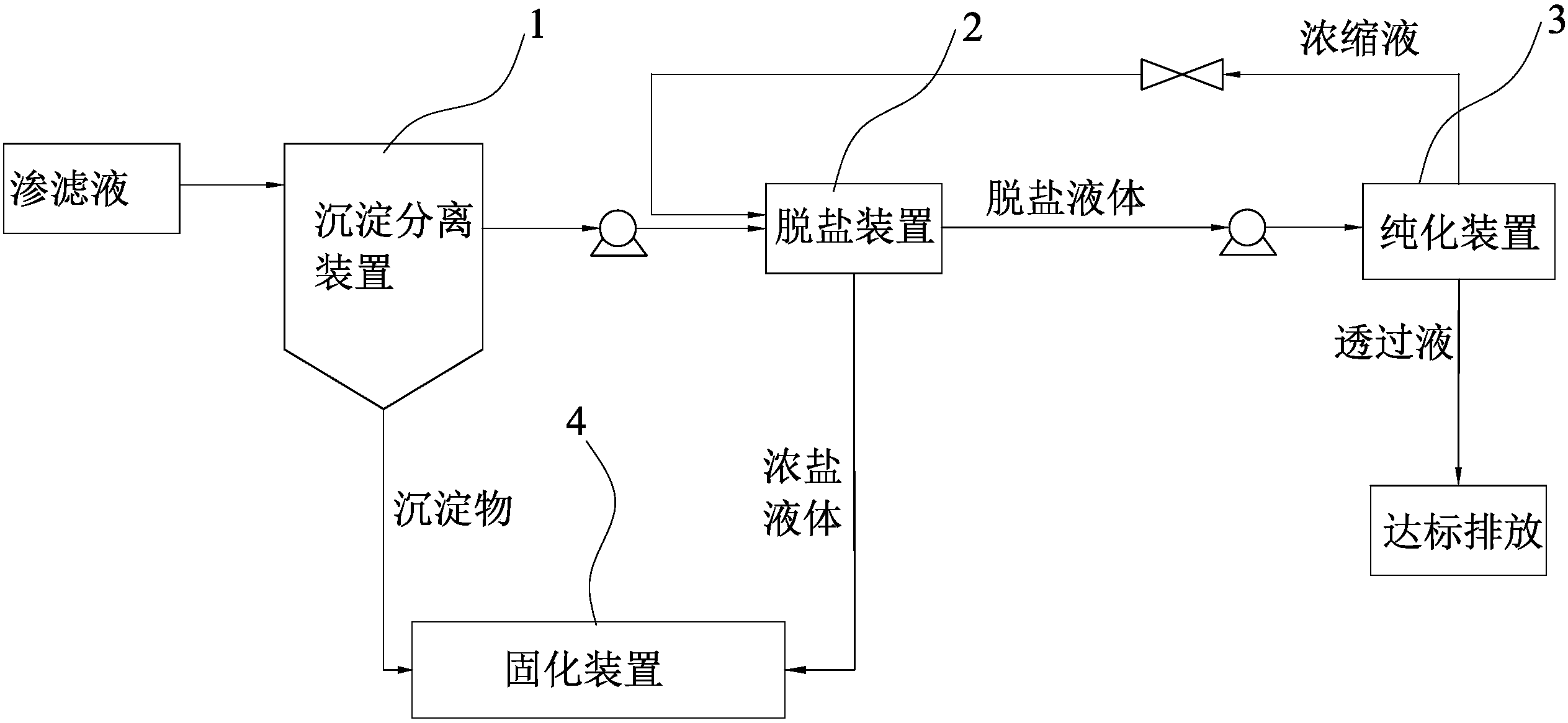

一种焚烧发电后飞灰固化填埋场渗滤液的处理设备，其包括沉淀分离装置、脱盐装置、纯化装置和固化装置，所述沉淀分离装置设有液体进口、液体出口和沉淀物出口，所述脱盐装置设有液体进口、脱盐液体出口和浓盐液体出口，所述纯化装置设有液体进口、浓缩液出口和透过液出口，所述固化装置设有液体进口和沉淀物进口;所述沉淀分离装置的液体进口连接渗透液，液体出口连接脱盐装置的液体进口，沉淀物出口连接固化装置的沉淀物进口;所述脱盐装置的脱盐液体出口连接纯化装置的液体进口，浓盐液体出口连接固化装置的液体进口;所述纯化装置的浓缩液出口连接脱盐装置的液体进口。
所述沉淀分离装置装置包括沉淀池和微米级滤袋。
所述脱盐装置包括电渗析组件、正渗透组件和离子交换树脂，其运行压力为0.5MPa以下，运行温度为45℃以下。
所述纯化装置包括反渗透膜芯或者DTRO膜芯，其运行压力为0.5MPa至12MPa，运行温度为45℃以下。
与现有技术相比，本实用新型将飞灰固化渗滤液经过沉淀分离装置、脱盐装置和纯化装置进行处理，除去钙镁离子、大颗粒物质、有机物和盐分后得到的透过液达到直接外排或者回用的优点，操作简单，而且能减量有害物质，降低了渗滤液对周围环境的污染程度，有利于环境保护;另一方面，本实用新型通过预沉淀分离装置、脱盐装置进行处理，在处理过程中产生的沉淀物、浓盐液体进行固化处理，与直接对渗滤液进行固化处理相比，本实用新型的固化处理量大大减少，降低了对固化装置的要求，由此降低了设备整体的运行成本。
