申请日2018.08.07
公开(公告)日2018.12.18
IPC分类号C02F9/04
摘要
本发明涉及废水处理技术领域，具体的说是一种工业废水快速氧化装置，包括进液机构、临时储存机构、加液机构、第一输送机构、第二输送机构、调节池，混合机构、药剂桶以及移动支架;本发明用漏斗状的过滤罩和圆柱状的储存罩来对废水进行初步处理过滤，使得废水能够沿着过滤罩的内壁快速流通，过滤下的杂质能够掉落到储存罩内;配置有两个过滤机构，当一个过滤机构内的杂质较多影响废水流通速度时，可通过电动葫芦驱动过滤机构升降、移动，使得脏的过滤机构离开而干净的过滤机构置于调节池顶部，工人便可单独对脏的过滤机构进行清理，并且更换过程中的废水会排出到储存箱内，从而能够保证废水处理系统不会中断，避免废水回流，提高处理效率。
权利要求书

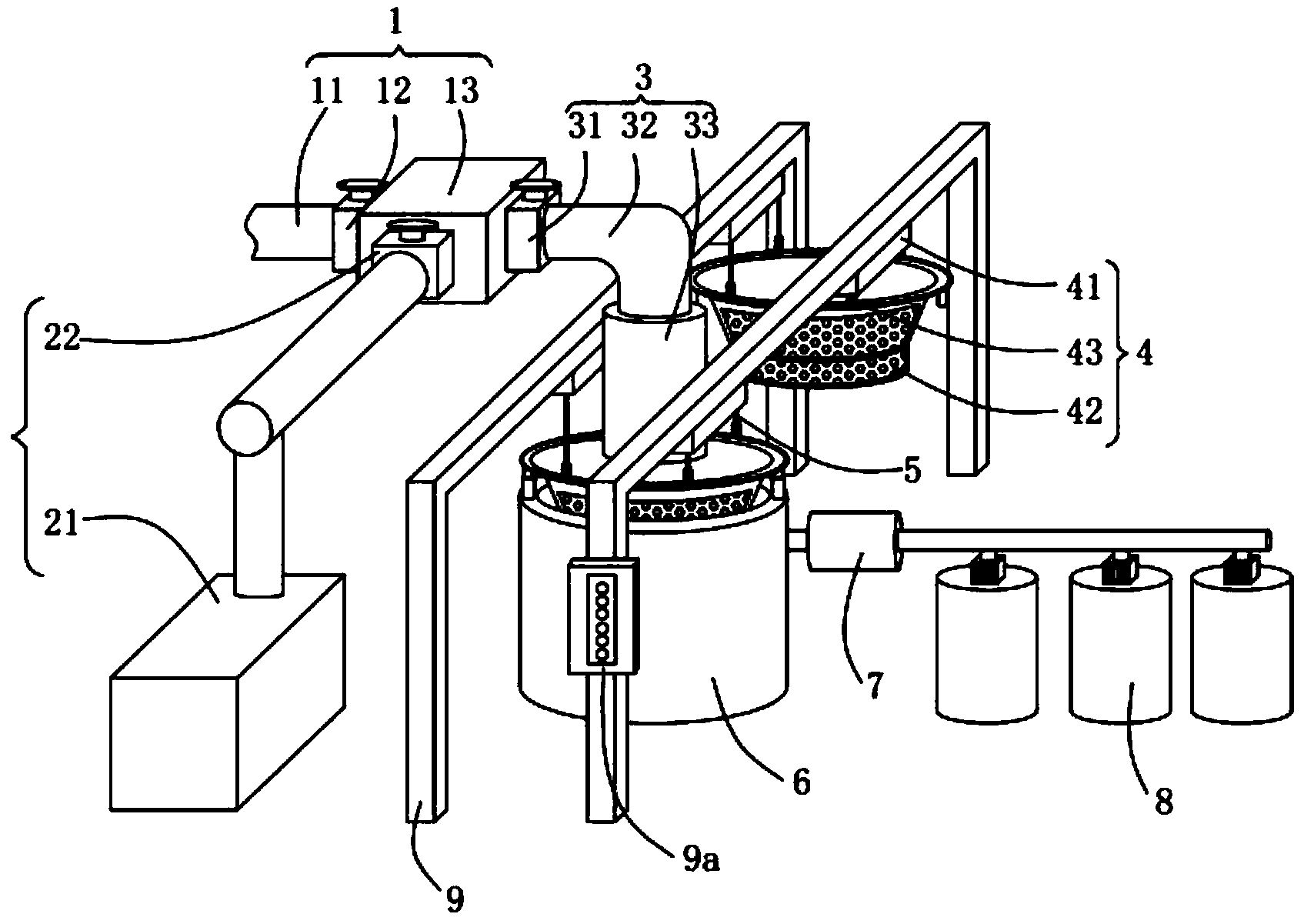

1.一种工业废水快速氧化装置，其特征在于：包括进液机构(1)、临时储存机构(2)、加液机构(3)、第一输送机构(4)、第二输送机构(5)、调节池(6)，混合机构(7)、药剂桶(8)以及移动支架(9);所述进液机构(1)连通至所述临时储存机构(2)和所述加液机构(3)，所述加液机构(3)用以排液处理，所述临时储存机构(2)用以在更换过滤设备时对废水进行储存;所述加液机构(3)连通至所述移动支架(9)之间，所述移动支架(9)的底面滑动连接所述第一输送机构(4)和所述第二输送机构(5)，所述第一输送机构(4)、所述第二输送机构(5)之间结构相同，所述第一输送机构(4)、所述第二输送机构(5)用以对废水进行输送过滤，所述第一输送机构(4)、所述第二输送机构(5)的底部安装有所述调节池(6)，所述调节池(6)用以对废水进行处理调节;所述调节池(6)连通有所述混合机构(7)，所述混合机构(7)连通所述药剂桶(8)，所述混合机构(7)用以对所述药剂桶(8)的药剂进行混合。
2.根据权利要求1所述的一种工业废水快速氧化装置，其特征在于：所述进液机构(1)包括进液管(11)、第一电磁阀(12)以及分流盒(13)，所述进液管(11)与所述分流盒(13)相互连通，所述分流盒(13)与所述进液管(11)的连接处设有所述第一电磁阀(12)。
3.根据权利要求2所述的一种工业废水快速氧化装置，其特征在于：所述临时储存机构(2)包括第二电磁阀(21)和储存箱(22)，所述分流盒(13)通过导管连通至所述储存箱(22)，所述分流盒(13)与所述储存箱(22)的连接处安装有所述第二电磁阀(21)。
4.根据权利要求2所述的一种工业废水快速氧化装置，其特征在于：所述加液机构(3)包括第三电磁阀(31)、转向管(32)以及排液头(33)，所述转向管(32)与所述分流盒(13)相互连通，所述转向管(32)与所述分流盒(13)的连接处安装有所述第三电磁阀(31)，所述转向管(32)与所述排液头(33)相互连通，所述转向管(32)为直角结构。
5.根据权利要求1所述的一种工业废水快速氧化装置，其特征在于：所述第一输送机构(4)包括电动葫芦(41)、过滤机构(42)以及牵引机构(43)，所述电动葫芦(41)与所述移动支架(9)的底面滑动连接，所述电动葫芦(41)的底端固定连接有所述牵引机构(43)，所述牵引机构(43)包括挂钩(431)、牵引绳(432)以及支杆(433);所述支杆(433)的中部固定连接所述电动葫芦(41)，所述支杆(433)的两端对称设有所述牵引绳(432);所述牵引绳(432)的底端连接有所述挂钩(431);所述牵引机构(43)设于所述过滤机构(42)的顶面四角处，所述过滤机构(42)包括过滤罩(421)、储存罩(422)、挂环(423)以及限位柱(424)，所述过滤罩(421)的表面矩形分布有四个所述挂环(423)，所述挂环(423)配合连接所述挂钩(431)，所述过滤罩(421)呈漏斗状，所述过滤罩(421)的底端螺纹连接所述储存罩(422)，所述储存罩(422)呈圆柱状，所述储存罩(422)、所述过滤罩(421)的外壁均为网孔结构，所述过滤罩(421)的底面垂直对称设有所述限位柱(424)。
6.根据权利要求5所述的一种工业废水快速氧化装置，其特征在于：所述调节池(6)的表面对称设有与所述限位柱(424)相互配合的限位管(63)，所述调节池(6)的内部中部安装有搅拌器(61)，所述调节池(6)的中部安装有环状的投药管(62)，所述投药管(62)的底面开有环形阵列分布的通孔结构。
7.根据权利要求6所述的一种工业废水快速氧化装置，其特征在于：所述混合机构(7)包括盒体(71)、流通通道(72)以及搅拌叶片(73)，所述盒体(71)的内部开有S型的所述流通通道(72)，所述流通通道(72)的一端通过导管连接所述投药管(62)，所述流通通道(72)的内部安装有若干个所述搅拌叶片(73)，所述流通通道(72)的另一端通过导管连接至若干个所述药剂桶(8)，所述药剂桶(8)之间相互并联。
说明书
一种工业废水快速氧化装置
技术领域
本发明涉及废水处理技术领域，具体的说是一种工业废水快速氧化装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
当前的废水进行氧化处理时，需要对废水进行预先过滤处理，而过滤设备在工作一段时间后，其表面会聚集很多杂质，影响废水的流通速度以及氧化速度，而目前的处理措施是停机，将设备取下进行清理，停机过程会导致废水中的杂质沉淀在管道内，废水回流，并且再次启动时又需要消耗较大的电能来抽水，影响废水处理效率。鉴于此，本发明提供了一种工业废水快速氧化装置，其具有以下特点：
(1)本发明所述的一种工业废水快速氧化装置，用漏斗状的过滤罩和圆柱状的储存罩来对废水进行初步处理过滤，使得废水能够沿着过滤罩的内壁快速流通，过滤下的杂质能够掉落到储存罩内，便于工人清理，并且储存罩与过滤罩之间为螺纹连接，便于拆卸清理。
(2)本发明所述的一种工业废水快速氧化装置，配置有两个过滤机构，当一个过滤机构内的杂质较多影响废水流通速度时，可通过电动葫芦驱动过滤机构升降、移动，使得脏的过滤机构离开而干净的过滤机构置于调节池顶部，工人便可单独对脏的过滤机构进行清理，并且更换过程中的废水会排出到储存箱内，从而能够保证废水处理系统不会中断，避免废水回流，提高处理效率。
(3)本发明所述的一种工业废水快速氧化装置，氧化药剂会在S型流通通道预混合，并且水流动时会带动搅拌叶片转动，进一步提高搅拌效果，混合药剂会通过环状投药管分散至废水的各个区域，从而极大的提高了氧化剂溶解、反应效率。
发明内容
针对现有技术中的问题，本发明提供了一种工业废水快速氧化装置，采用漏斗状的过滤罩和圆柱状的储存罩来对废水进行初步处理过滤，使得废水能够沿着过滤罩的内壁快速流通，过滤下的杂质能够掉落到储存罩内，便于工人清理，并且储存罩与过滤罩之间为螺纹连接，便于拆卸清理;配置有两个过滤机构，当一个过滤机构内的杂质较多影响废水流通速度时，可通过电动葫芦驱动过滤机构升降、移动，使得脏的过滤机构离开而干净的过滤机构置于调节池顶部，工人便可单独对脏的过滤机构进行清理，并且更换过程中的废水会排出到储存箱内，从而能够保证废水处理系统不会中断，避免废水回流，提高处理效率;氧化药剂会在S型流通通道预混合，并且水流动时会带动搅拌叶片转动，进一步提高搅拌效果，混合药剂会通过环状投药管分散至废水的各个区域，从而极大的提高了氧化剂溶解、反应效率。
本发明解决其技术问题所采用的技术方案是：一种工业废水快速氧化装置，包括进液机构、临时储存机构、加液机构、第一输送机构、第二输送机构、调节池，混合机构、药剂桶以及移动支架;所述进液机构连通至所述临时储存机构和所述加液机构，所述加液机构用以排液处理，所述临时储存机构用以在更换过滤设备时对废水进行储存;所述加液机构连通至所述移动支架之间，所述移动支架的底面滑动连接所述第一输送机构和所述第二输送机构，所述第一输送机构、所述第二输送机构之间结构相同，所述第一输送机构、所述第二输送机构用以对废水进行输送过滤，所述第一输送机构、所述第二输送机构的底部安装有所述调节池，所述调节池用以对废水进行处理调节;所述调节池连通有所述混合机构，所述混合机构连通所述药剂桶，所述混合机构用以对所述药剂桶的药剂进行混合。
具体的，所述进液机构包括进液管、第一电磁阀以及分流盒，所述进液管与所述分流盒相互连通，所述分流盒与所述进液管的连接处设有所述第一电磁阀。
具体的，所述临时储存机构包括第二电磁阀和储存箱，所述分流盒通过导管连通至所述储存箱，所述分流盒与所述储存箱的连接处安装有所述第二电磁阀。
具体的，所述加液机构包括第三电磁阀、转向管以及排液头，所述转向管与所述分流盒相互连通，所述转向管与所述分流盒的连接处安装有所述第三电磁阀，所述转向管与所述排液头相互连通，所述转向管为直角结构。
具体的，所述第一输送机构包括电动葫芦、过滤机构以及牵引机构，所述电动葫芦与所述移动支架的底面滑动连接，所述电动葫芦的底端固定连接有所述牵引机构，所述牵引机构包括挂钩、牵引绳以及支杆;所述支杆的中部固定连接所述电动葫芦，所述支杆的两端对称设有所述牵引绳;所述牵引绳的底端连接有所述挂钩;所述牵引机构设于所述过滤机构的顶面四角处，所述过滤机构包括过滤罩、储存罩、挂环以及限位柱，所述过滤罩的表面矩形分布有四个所述挂环，所述挂环配合连接所述挂钩，所述过滤罩呈漏斗状，所述过滤罩的底端螺纹连接所述储存罩，所述储存罩呈圆柱状，所述储存罩、所述过滤罩的外壁均为网孔结构，所述过滤罩的底面垂直对称设有所述限位柱。
具体的，所述调节池的表面对称设有与所述限位柱相互配合的限位管，所述调节池的内部中部安装有搅拌器，所述调节池的中部安装有环状的投药管，所述投药管的底面开有环形阵列分布的通孔结构。
具体的，所述混合机构包括盒体、流通通道以及搅拌叶片，所述盒体的内部开有S型的所述流通通道，所述流通通道的一端通过导管连接所述投药管，所述流通通道的内部安装有若干个所述搅拌叶片，所述流通通道的另一端通过导管连接至若干个所述药剂桶，所述药剂桶之间相互并联。
本发明的有益效果：
(1)本发明所述的一种工业废水快速氧化装置，用漏斗状的过滤罩和圆柱状的储存罩来对废水进行初步处理过滤，使得废水能够沿着过滤罩的内壁快速流通，过滤下的杂质能够掉落到储存罩内，便于工人清理，并且储存罩与过滤罩之间为螺纹连接，便于拆卸清理。
(2)本发明所述的一种工业废水快速氧化装置，配置有两个过滤机构，当一个过滤机构内的杂质较多影响废水流通速度时，可通过电动葫芦驱动过滤机构升降、移动，使得脏的过滤机构离开而干净的过滤机构置于调节池顶部，工人便可单独对脏的过滤机构进行清理，并且更换过程中的废水会排出到储存箱内，从而能够保证废水处理系统不会中断，避免废水回流，提高处理效率。
(3)本发明所述的一种工业废水快速氧化装置，氧化药剂会在S型流通通道预混合，并且水流动时会带动搅拌叶片转动，进一步提高搅拌效果，混合药剂会通过环状投药管分散至废水的各个区域，从而极大的提高了氧化剂溶解、反应效率。
