申请日2018.10.16
公开(公告)日2019.02.01
IPC分类号C02F9/04
摘要
本发明涉及一种杂质分离箱，尤其涉及一种家用生活污水杂质分离箱。技术问题为：提供一种对水的净化程度较高，能够进行回收利用，操作比较简单的家用生活污水杂质分离箱。技术方案是：一种家用生活污水杂质分离箱，包括有支架、箱体、环形轮轨、滚子、弧形网板、塞子、活塞、连杆等;地面上开有环形槽，地面左右两侧设有支架，支架上端安装有箱体，箱体内底部设有底板，箱体顶端安装有环形轮轨，箱体上方设有弧形网板。本发明达到了对污水进行初步过滤，然后利用明矾进行净化，使污水沉淀下来，将沉淀物和清水分离开来的效果，本发明通过弧形网板对生活污水进行初步过滤，然后明矾可以对污水进行沉淀，使沉淀和清水分层，达到对水净化的效果。
权利要求书
1.一种家用生活污水杂质分离箱，包括有支架(3)、箱体(4)、环形轮轨(5)、滚子(6)、弧形网板(7)、塞子(9)和底板(12)，地面(1)上开有环形槽(2)，地面(1)左右两侧设有支架(3)，支架(3)上端安装有箱体(4)，箱体(4)内底部设有底板(12)，箱体(4)顶端安装有环形轮轨(5)，箱体(4)上方设有弧形网板(7)，弧形网板(7)左右两侧底部设有滚子(6)，滚子(6)与环形轮轨(5)配合，底板(12)左右两侧均开有出水孔(8)，左侧出水孔(8)的左端和右侧出水孔(8)的右端均设有塞子(9)，其特征在于，还包括有活塞(10)、连杆(11)、V形杆(14)、导套(15)、导杆(16)、挡球(17)、轴承座(19)、伸缩杆(20)、底座(22)、网框(23)和第一弹性绳(24)，箱体(4)正下方的地面(1)上设有轴承座(19)，轴承座(19)上过盈连接有伸缩杆(20)，伸缩杆(20)顶端连接有活塞(10)，活塞(10)与箱体(4)配合，活塞(10)左右两端连接有连杆(11)，底板(12)底部左右均开有通孔(13)，活塞(10)顶部左右两侧连接有导杆(16)，导杆(16)穿过通孔(13)，导杆(16)顶端连接有挡球(17)，挡球(17)顶部开有导向槽(18)，底板(12)底部左右均连接有第一弹性绳(24)，第一弹性绳(24)穿过导向槽(18)，导杆(16)下部设有导套(15)，导套(15)后侧连接有V形杆(14)，V形杆(14)顶部与底板(12)底部连接，底板(12)顶部中间开有放置槽(21)，放置槽(21)内设有底座(22)，底座(22)顶部设有网框(23)。
2.根据权利要求1所述的一种家用生活污水杂质分离箱，其特征在于，还包括有滤网(25)、第二弹性绳(26)和环形板(27)，弧形网板(7)顶部设有滤网(25)，弧形网板(7)上方设有环形板(27)，环形板(27)和滤网(25)之间通过第二弹性绳(26)连接，第二弹性绳(26)下端与弧形网板(7)连接。
3.根据权利要求2所述的一种家用生活污水杂质分离箱，其特征在于，还包括有连接块(28)、顶杆(29)和凹形卡块(30)，地面(1)顶部左右两侧设有连接块(28)，轴承座(19)位于两个连接块(28)之间，连接块(28)上转动式连接有顶杆(29)，地面(1)上设有两个凹形卡块(30)，凹形卡块(30)位于连接块(28)与轴承座(19)之间，左侧连接块(28)的右侧和右侧连接块(28)的左侧均安装有凹形卡块(30)，凹形卡块(30)与顶杆(29)配合。
4.根据权利要求3所述的一种家用生活污水杂质分离箱，其特征在于，还包括有弹片(31)、空心杆(311)、连接球(32)、弹簧(34)、搅拌杆(35)、导向套(36)和拉线(37)，放置槽(21)内底部设有弹片(31)，弹片(31)顶端与底座(22)底部接触，弧形网板(7)底部连接有空心杆(311)，空心杆(311)底端连接有连接球(32)，连接球(32)中部开有T形孔(33)，T形孔(33)下部设有搅拌杆(35)，搅拌杆(35)内侧与T形孔(33)内侧之间连接有弹簧(34)，空心杆(311)上套有导向套(36)，导向套(36)底部连接有拉线(37)，拉线(37)下端与搅拌杆(35)内侧连接。
说明书
一种家用生活污水杂质分离箱
技术领域
本发明涉及一种杂质分离箱，尤其涉及一种家用生活污水杂质分离箱。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类。现在还是有很多生活污水会直接排入下水道，对下水道造成污染，一些生活污水会进行简单处理之后再排入下水道，也就可以减小环境的污染，但是现在对生活污水进行的简单处理，一般就是直接过滤，过滤之后就排入下水道，过滤时净化的程度也比较低，也无法对水进行回收利用，净化的效果比较差。
发明内容
为了克服现在对生活污水进行简单处理，无法进行回收利用，净化的效果也比较差的缺点，技术问题为：提供一种对水的净化程度较高，能够进行回收利用，操作比较简单的家用生活污水杂质分离箱。
技术方案是：一种家用生活污水杂质分离箱，包括有支架、箱体、环形轮轨、滚子、弧形网板、塞子、活塞、连杆、底板、V形杆、导套、导杆、挡球、轴承座、伸缩杆、底座、网框和第一弹性绳，地面上开有环形槽，地面左右两侧设有支架，支架上端安装有箱体，箱体内底部设有底板，箱体顶端安装有环形轮轨，箱体上方设有弧形网板，弧形网板左右两侧底部设有滚子，滚子与环形轮轨配合，底板左右两侧均开有出水孔，左侧出水孔的左端和右侧出水孔的右端均设有塞子，箱体正下方的地面上设有轴承座，轴承座上过盈连接有伸缩杆，伸缩杆顶端连接有活塞，活塞与箱体配合，活塞左右两端连接有连杆，底板底部左右均开有通孔，活塞顶部左右两侧连接有导杆，导杆穿过通孔，导杆顶端连接有挡球，挡球顶部开有导向槽，底板底部左右均连接有第一弹性绳，第一弹性绳穿过导向槽，导杆下部设有导套，导套后侧连接有V形杆，V形杆顶部与底板底部连接，底板顶部中间开有放置槽，放置槽内设有底座，底座顶部设有网框。
进一步说明，还包括有滤网、第二弹性绳和环形板，弧形网板顶部设有滤网，弧形网板上方设有环形板，环形板和滤网之间通过第二弹性绳连接，第二弹性绳下端与弧形网板连接。
进一步说明，还包括有连接块、顶杆和凹形卡块，地面顶部左右两侧设有连接块，轴承座位于两个连接块之间，连接块上转动式连接有顶杆，地面上设有两个凹形卡块，凹形卡块位于连接块与轴承座之间，左侧连接块的右侧和右侧连接块的左侧均安装有凹形卡块，凹形卡块与顶杆配合。
进一步说明，还包括有弹片、空心杆、连接球、弹簧、搅拌杆、导向套和拉线，放置槽内底部设有弹片，弹片顶端与底座底部接触，弧形网板底部连接有空心杆，空心杆底端连接有连接球，连接球中部开有T形孔，T形孔下部设有搅拌杆，搅拌杆内侧与T形孔内侧之间连接有弹簧，空心杆上套有导向套，导向套底部连接有拉线，拉线下端与搅拌杆内侧连接。

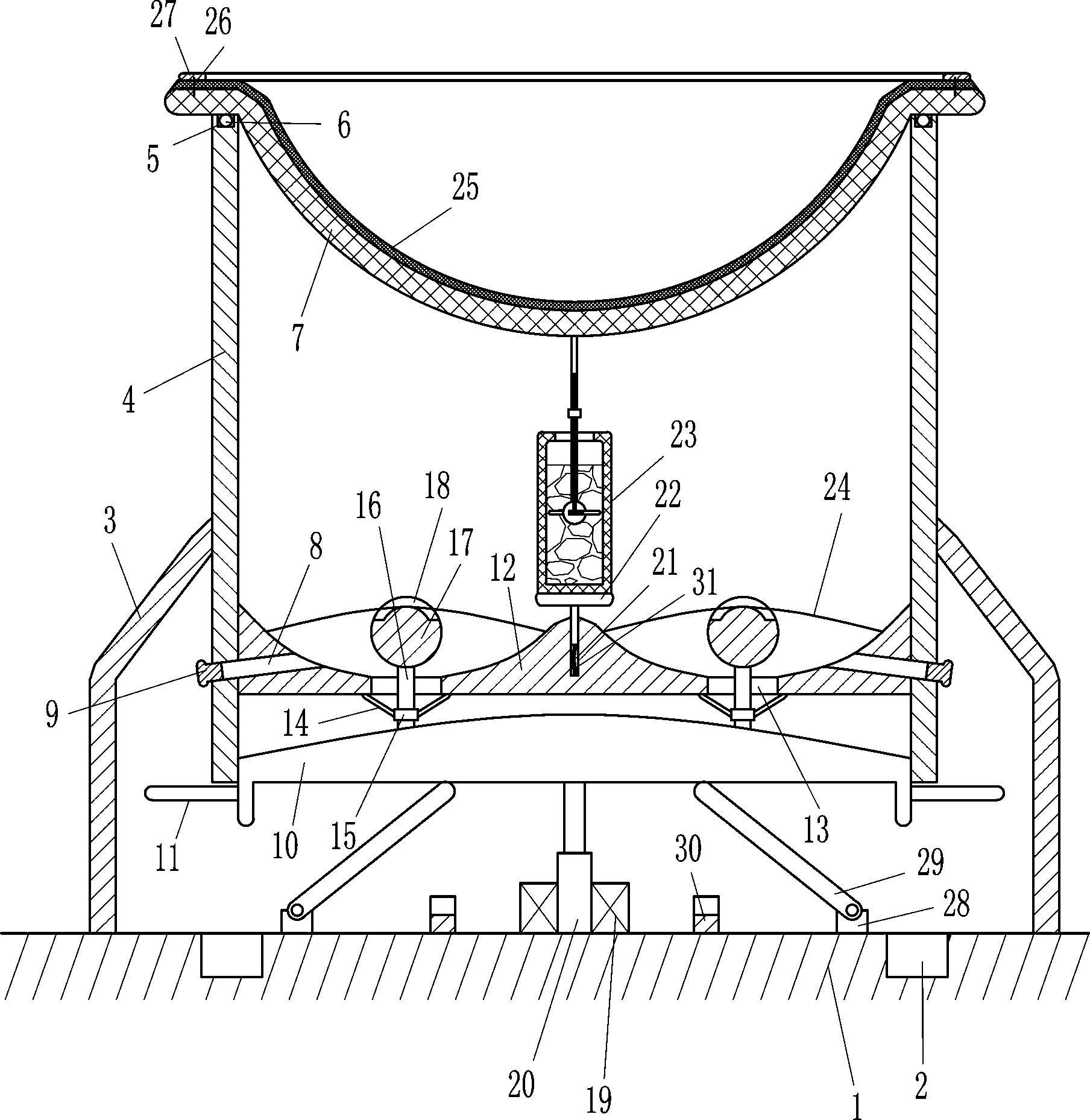

当使用本发明进行生活污水处理时，首先将污水倒入弧形网板上，弧形网板可以对污水进行初次过滤，同时也可以旋转弧形网板，滚子在环形轮轨内滚动，使污水更容易流下去，污水流入箱体时，网框内装有明矾，可以使杂质沉淀，对污水起一定的沉淀作用，沉淀物沉淀在底板上，沉淀物从通孔流入活塞顶部，当沉淀物全部流到活塞顶部时，即可通过向下移动连杆，即可带动活塞向下移动，伸缩杆缩短，活塞顶部的沉淀物从边沿掉落到环形槽内，此时导杆和挡球随之向下移动，挡球刚好可以将通孔挡住，水就不会从通孔流出来，沉淀物处理后，可以拔出塞子，过滤后的水可以通过出水孔排出，回收利用，当水全部排出后，将塞子堵住出水孔，然后将活塞向上移动复位，伸缩杆伸长。之后就可以将弧形网板上的杂质倒出处理即可。
对污水进行过滤时，滤网可以将杂质过滤，当过滤完成后，可以将弹性绳取下，然后就可以将滤网收起来，将杂质倒出来，倒完之后还是可以将滤网安装回去，取用都比较方便，不需要将弧形网板取下。
需要将活塞向上移动复位时，可以通过将左右两个顶杆向左右两侧摆动，顶杆即可将活塞向上顶住，防止活塞松动，当活塞需要向下移动时，可以将左右两个顶杆卡在凹形卡块上即可。
对箱体内的污水进行净化时，可以旋转弧形网板，此时就会带动空心杆旋转，从而带动搅拌杆旋转，搅拌杆即可对明矾进行搅拌，使其净水效果更好，将弧形网板取下时，就可以将导向套向上移动，此时就可以通过拉线将搅拌杆向内侧移动，弹簧被压缩，此时就可以将搅拌杆向上移动取出了。
本发明的有益效果为：本发明达到了对污水进行初步过滤，然后利用明矾进行净化，使污水沉淀下来，将沉淀物和清水分离开来的效果，本发明通过弧形网板对生活污水进行初步过滤，然后明矾可以对污水进行沉淀，使沉淀和清水分层，达到对水净化的效果，挡球可以及时将通孔挡住，不会让清水从通孔流出，滤网可以比较方便对过滤物进行处理，搅拌杆对明矾进行搅拌，使水能够与明矾充分接触，加速沉淀。
