申请日2018.08.06
公开(公告)日2018.11.30
IPC分类号B01F11/00; B01F15/00; B01F1/00
摘要
本发明公开了一种震动式高效污水杂物分离的污水处理装置，包括壳体、处理箱、活动腔和驱动电机，所述壳体下表面中间位置安装驱动电机，所述驱动电机下部固定设置蓄电池，所述驱动电机与所述蓄电池电性连接;所述壳体内底部中间位置焊接活动腔，其特征在于，所述活动腔上部活动设置升降板，所述升降板上表面设置处理箱，所述处理箱内上部设置活性炭过滤网，所述处理箱两侧壁底部设置内排污管，所述处理箱上表面中间位置设置入水口，所述入水口与所述处理箱连通;本发明能够显著的提高污水处理效率，通过震动效应来实现污水处理剂与污水的混合;同时本发明过滤效果好，避免了污水中杂质堵塞造成处理效率降低。
权利要求书

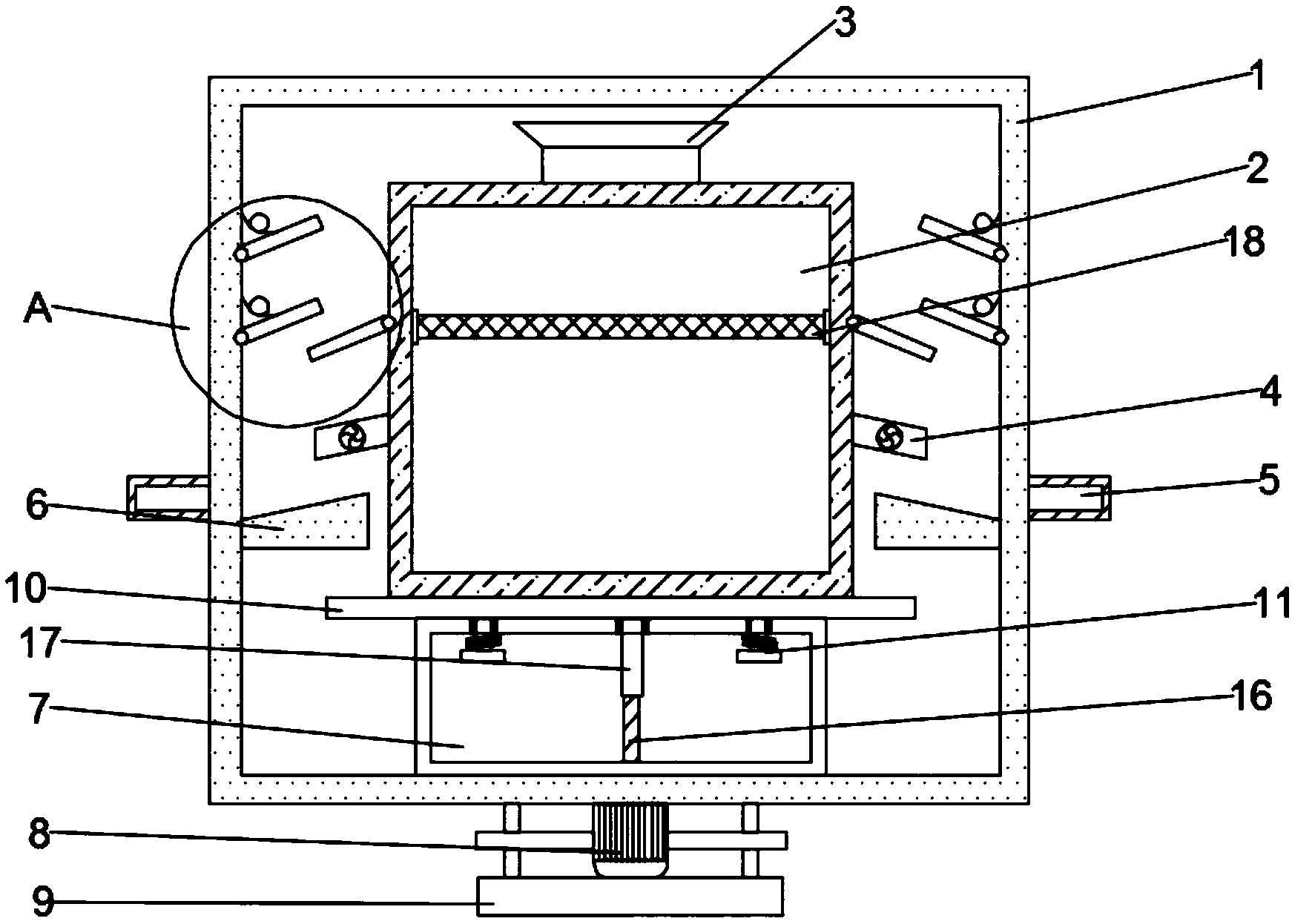

1.一种震动式高效污水杂物分离的污水处理装置，包括壳体(1)、处理箱(2)、活动腔(7)和驱动电机(8)，所述壳体(1)下表面中间位置安装驱动电机(8)，所述驱动电机(8)下部固定设置蓄电池(9)，所述驱动电机(8)与所述蓄电池(9)电性连接;所述壳体(1)内底部中间位置焊接活动腔(7)，其特征在于，所述活动腔(7)上部活动设置升降板(10)，所述升降板(10)上表面设置处理箱(2)，所述处理箱(2)内上部设置活性炭过滤网(18)，所述处理箱(2)两侧壁底部设置内排污管(4)。
2.根据权利要求1所述的震动式高效污水杂物分离的污水处理装置，其特征在于，所述驱动电机(8)为正反转电机，且所述驱动电机(8)为型号XWD3-BWD1的摆线针轮减速电机;所述驱动电机(8)上方输出端固定焊接螺杆(16)，所述螺杆(16)外表面设置外螺纹，所述螺杆(16)上端依次贯穿所述壳体(1)和活动腔(7)的下壁，且延伸至所述活动腔(7)内，所述活动腔(7)内竖直中轴线上安装内螺纹套筒(17)，所述螺杆(16)上端延伸至所述内螺纹套筒(17)内，所述内螺纹套筒(17)内壁设置有与所述螺杆(16)外螺纹相配合的内螺纹，且所述螺杆(16)与所述内螺纹套筒(17)转动连接，所述内螺纹套筒(17)上端贯穿所述活动腔(7)上壁。
3.根据权利要求2所述的震动式高效污水杂物分离的污水处理装置，其特征在于，所述升降板(10)中心位置设置轴承座安装孔(15)，所述轴承座安装孔(15)内安装轴承座，轴承座下方固定焊接所述内螺纹套筒(17)上端，位于所述升降板(10)上，且关于所述轴承座安装孔(15)对称设置两个插孔(14)，所述插孔(14)内部安装减震组件(11)，所述减震组件(11)下端延伸至所述活动腔(7)上壁，且延伸至所述活动腔(7)内。
4.根据权利要求3所述的震动式高效污水杂物分离的污水处理装置，其特征在于，所述减震组件(11)包括T形板(12)和缓冲弹簧(13)，所述T形板(12)上端铰接所述升降板(10)，所述T形板(12)下部横杆与所述活动腔(7)上壁之间设置缓冲弹簧(13)，所述缓冲弹簧(13)套设在所述T形板(12)的竖杆上。
5.根据权利要求4所述的震动式高效污水杂物分离的污水处理装置，其特征在于，所述壳体(1)内壁底部对称焊接两个导流板(6)，所述导流板(6)主视为直角梯形，且所述导流板(6)相互靠近一侧高，相互远离一侧低设置，所述导流板(6)高度高于所述升降板(10)的高度。
6.根据权利要求5所述的震动式高效污水杂物分离的污水处理装置，其特征在于，所述壳体(1)两侧壁底部对应所述导流板(6)同一水平高度处焊接外排污管(5)。
7.根据权利要求5所述的震动式高效污水杂物分离的污水处理装置，其特征在于，所述内排污管(4)内安装抽水泵，抽水泵与所述蓄电池(9)电性连接。
8.根据权利要求7所述的震动式高效污水杂物分离的污水处理装置，其特征在于，所述内排污管(4)上方倾斜焊接固定拨杆(19)，所述固定拨杆(19)倾斜角度为10-50°，所述壳体(1)内壁对称设置多个纵向设置的活动拨杆(21)，所述活动拨杆(21)与所述固定拨杆(19)平行。
9.根据权利要求8所述的震动式高效污水杂物分离的污水处理装置，其特征在于，所述活动拨杆(21)与通过铰接轴(22)与所述壳体(1)侧壁铰接，且所述活动拨杆(21)与所述壳体(1)侧壁之间设置复位弹簧(20)。
10.根据权利要求1-8任一所述的震动式高效污水杂物分离的污水处理装置，其特征在于，所述处理箱(2)上表面中间位置设置入水口(3)，所述入水口(3)与所述处理箱(2)连通。
说明书
一种震动式高效污水杂物分离的污水处理装置
技术领域
本发明涉及一种污水处理设备，具体是一种震动式高效污水杂物分离的污水处理装置。
背景技术
目前，中国的水资源极度紧缺，人们的节水意识仍有待提高，靠人们自主节水很难达到目的，通过提高水价受制于人们的经济水平也不太可行，所以想方设法通过比较经济的外在条件改善生活用水浪费是必要的。
污水，通常是指受到一定污染的、来自生活和生产排出的废水。污水处理，是指为使污水达到排水某一水体或再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，但是现在的生活污水处理设备大多都只是单一的通过过滤进行处理，但是污水在排污的过程中，杂物难以分离并清除完全，所以排污的效果不佳。
发明内容
本发明的目的在于提供一种震动式高效污水杂物分离的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种震动式高效污水杂物分离的污水处理装置，包括壳体、处理箱、活动腔和驱动电机，所述壳体下表面中间位置安装驱动电机，所述驱动电机下部固定设置蓄电池，所述驱动电机与所述蓄电池电性连接;所述壳体内底部中间位置焊接活动腔，其特征在于，所述活动腔上部活动设置升降板，所述升降板上表面设置处理箱，所述处理箱内上部设置活性炭过滤网，所述处理箱两侧壁底部设置内排污管，所述处理箱上表面中间位置设置入水口，所述入水口与所述处理箱连通。
作为本发明进一步的方案：所述驱动电机为正反转电机，且所述驱动电机为型号XWD3-BWD1的摆线针轮减速电机;所述驱动电机上方输出端固定焊接螺杆，所述螺杆外表面设置外螺纹，所述螺杆上端依次贯穿所述壳体和活动腔的下壁，且延伸至所述活动腔内，所述活动腔内竖直中轴线上安装内螺纹套筒，所述螺杆上端延伸至所述内螺纹套筒内，所述内螺纹套筒内壁设置有与所述螺杆外螺纹相配合的内螺纹，且所述螺杆与所述内螺纹套筒转动连接，所述内螺纹套筒上端贯穿所述活动腔上壁;所述升降板中心位置设置轴承座安装孔，所述轴承座安装孔内安装轴承座，轴承座下方固定焊接所述内螺纹套筒上端，位于所述升降板上，且关于所述轴承座安装孔对称设置两个插孔，所述插孔内部安装减震组件，所述减震组件下端延伸至所述活动腔上壁，且延伸至所述活动腔内。
作为本发明再进一步的方案：所述减震组件包括T形板和缓冲弹簧，所述T形板上端铰接所述升降板，所述T形板下部横杆与所述活动腔上壁之间设置缓冲弹簧，所述缓冲弹簧套设在所述T形板的竖杆上。
作为本发明再进一步的方案：所述壳体内壁底部对称焊接两个导流板，所述导流板主视为直角梯形，且所述导流板相互靠近一侧高，相互远离一侧低设置，所述导流板高度高于所述升降板的高度;所述壳体两侧壁底部对应所述导流板同一水平高度处焊接外排污管;所述内排污管内安装抽水泵，抽水泵与所述蓄电池电性连接。
作为本发明再进一步的方案：所述内排污管上方倾斜焊接固定拨杆，所述固定拨杆倾斜角度为10-50°，所述壳体内壁对称设置多个纵向设置的活动拨杆，所述活动拨杆与所述固定拨杆平行;所述活动拨杆与通过铰接轴与所述壳体侧壁铰接，且所述活动拨杆与所述壳体侧壁之间设置复位弹簧。
与现有技术相比，本发明的有益效果是：所述缓冲弹簧的设置能够对所述处理箱起到缓冲减震的作用，所述导流板的设置能够实现对所述处理箱进行限位的作用，同时所述导流板还能够对处理后的污水进行导流，所述复位弹簧的设置能够实现对所述活动拨杆缓冲保护;所述处理箱上下移动时，所述固定拨杆与所述活动拨杆碰撞，从而实现带动所述处理箱内污水震动，起到了快速除污的作用;本发明能够显著的提高污水处理效率，通过震动效应来实现污水处理剂与污水的混合;同时本发明过滤效果好，避免了污水中杂质堵塞造成处理效率降低。
