申请日2017.08.25
公开(公告)日2018.04.03
IPC分类号C02F9/04; C02F103/02; C02F1/50
摘要
本实用新型公开了一种冷却塔综合水处理系统，包括沙缸，沙缸的进口通过第一电控阀与进端管路一端连接，进端管路另一端与压力水泵的出水端连接，压力水泵的进水端与进水口连接，沙缸的出口通过第三电控阀与出水口连接，第三电控阀的两端并联有并联循环水路，并联循环水路包括串行连接的第四电控阀和除菌器。本实用新型可以完成循环水过滤、除垢、杀菌、去除藻类、分批排污功能。
权利要求书

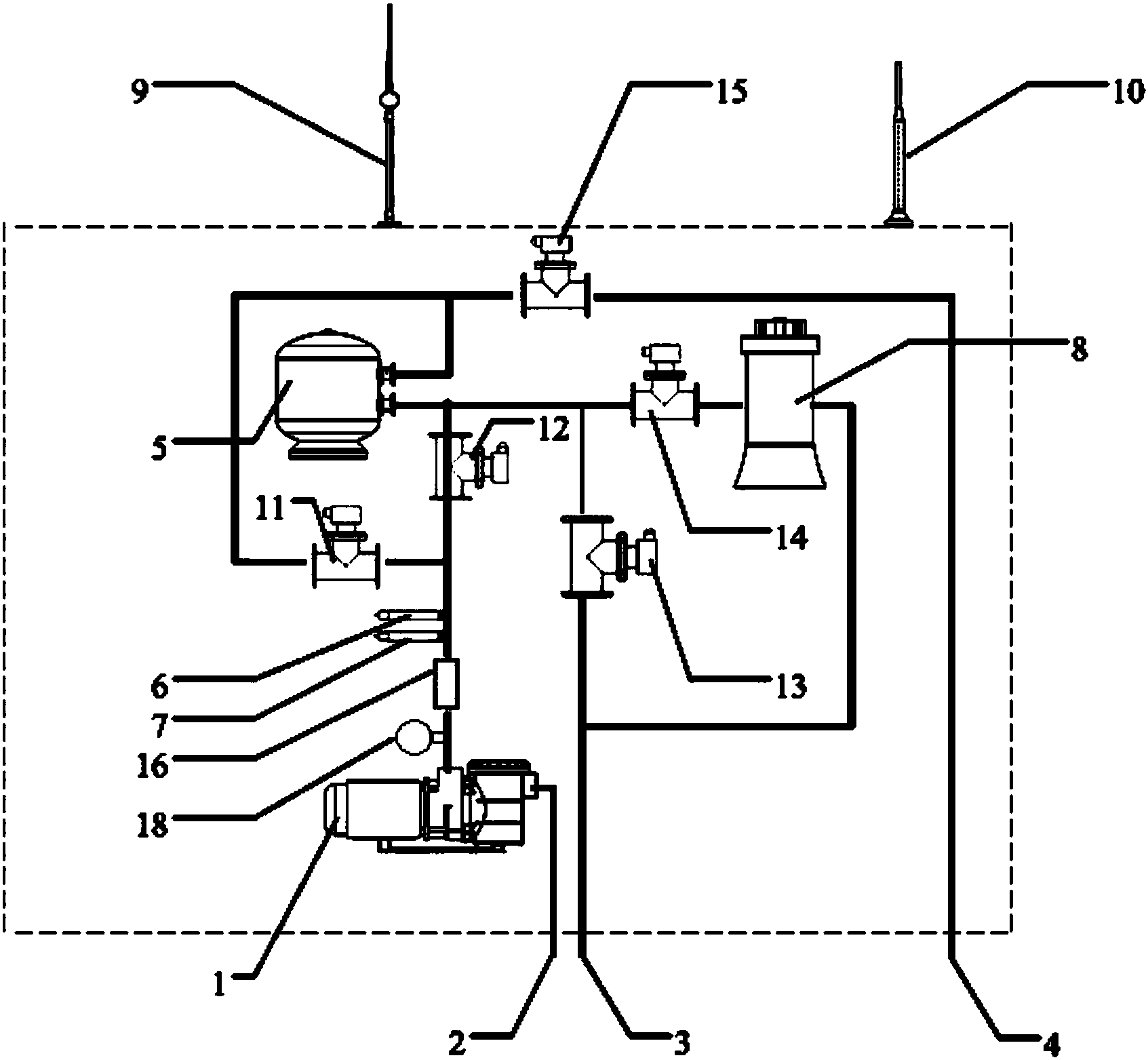

1.一种冷却塔综合水处理系统，包括沙缸(5)，其特征在于，沙缸(5)的进口通过第一电控阀(11)与进端管路一端连接，进端管路另一端与压力水泵(1)的出水端连接，压力水泵(1)的进水端与进水口(2)连接，沙缸(5)的出口通过第三电控阀(13)与出水口(3)连接，第三电控阀(13)的两端并联有并联循环水路，并联循环水路包括串行连接的第四电控阀(14)和除菌器(8)。
2.根据权利要求1所述的一种冷却塔综合水处理系统，其特征在于，所述的进端管路上设置有pH计(6)、电导率计(7)、电子除垢器(16)和带触点压力表(18)。
3.根据权利要求1所述的一种冷却塔综合水处理系统，其特征在于，所述的进端管路与第一电控阀(11)连接的一端还通过第二电控阀(12)与沙缸(5)的出口连接，沙缸(5)的进口还通过第五电控阀(15)与排污口(4)连接。
说明书
一种冷却塔综合水 处理系统
技术领域
本实用新型涉及循环水处理技术领域，更具体的涉及一种冷却塔综合水处理系统。适用水处理技术领域。
背景技术
随着冷却塔水处理技术的发展，相关的过滤、除菌、除藻类、除垢等相关技术已经被开发并用于冷却塔的循环水处理中，但是，通常是一种或者两种技术的组合，并且冷却塔通常放置在室外场地，且多数放置在楼宇的顶层、相关的冷却循环水设备也多数放置在室内，与冷却塔之间有相当距离，安装和维修均不方便，冷却塔水处理系统若能与冷却塔近距离放置，则安装相对简单、维修与定期维护均容易实现。为了解决上述问题，本实用新型将有关技术高效集成，可以自动完成除垢、杀菌、去除藻类、分批排污，系统可与冷却水塔近距离直接连通，大大减小了安装的复杂程度，更容易维护与维修。整个系统含有防雷设计以及可以远程通讯，整个系统可以安全、全自动运行并可远程通信，保证了冷却水塔的循环水不含杂质、不生菌和藻类、不产生水垢。
实用新型内容
本实用新型的目的在于针对现有技术存在的上述问题，提供一种冷却塔综合水处理系统。
本实用新型的上述目的通过以下技术方案实现：
一种冷却塔综合水处理系统，包括沙缸，沙缸的进口通过第一电控阀与进端管路一端连接，进端管路另一端与压力水泵的出水端连接，压力水泵的进水端与进水口连接，沙缸的出口通过第三电控阀与出水口连接，第三电控阀的两端并联有并联循环水路，并联循环水路包括串行连接的第四电控阀和除菌器。
如上所述的进端管路上设置有pH计、电导率计、电子除垢器和带触点压力表。
如上所述的进端管路与第一电控阀连接的一端还通过第二电控阀与沙缸的出口连接，沙缸的进口还通过第五电控阀与排污口连接。
本实用新型与现有技术相比，具有以下有益效果：
1、本实用新型可以完成循环水过滤、除垢、杀菌、去除藻类、分批排污功能。
2、冷却塔通常放置在室外场地，且多数放置在楼宇的顶层、相关的冷却循环水设备也多数放置在室内，与冷却塔之间有相当距离，安装和维修均不方便，本实用新型可以与冷却塔近距离放置，则安装相对简单、维修与定期维护均容易实现，具有防雷设计，在雷雨天气亦可以有效工作。
