申请日2018.08.03
公开(公告)日2018.11.06
IPC分类号C02F9/04; C02F101/30
摘要
本发明涉及一种有机废水处理系统及该系统的废水处理工艺，包括处理池、传输装置、过滤装置和排水装置,所述的处理池的左端顶部上设置有安装架，处理池左端设置有排水孔，且处理池设置的排水孔内设置有筛网，传输装置安装在处理池设置的安装架的顶部上，处理池设置的安装架底部上安装有过滤装置，排水装置安装在处理池的右端上;所述的过滤装置包括过滤框、过滤支杆、过滤伸缩柱、过滤套、过滤弹簧、清渣机构和回收机构。本发明可以解决现有有机废水处理时存在的无法自动添加聚合氯化铝、聚合氯化铝无法与废水充分混合、有机废水的过滤网容易堵塞、过滤网内的杂物清理困难、处理池内形成的矾花会被带动到下一个水处理池等难题。
权利要求书

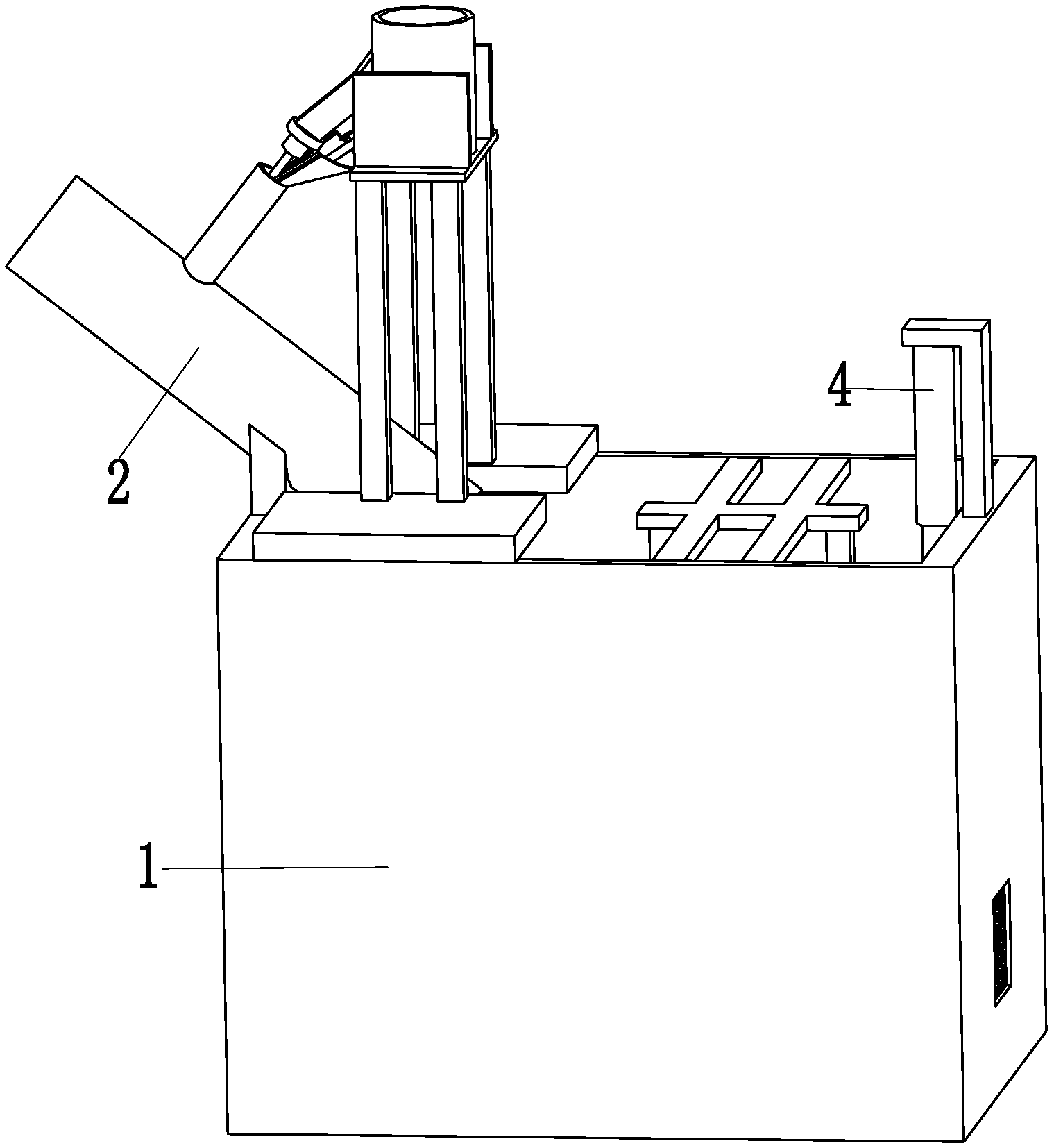

1.一种有机废水处理系统，包括处理池(1)、传输装置(2)、过滤装置(3)和排水装置(4),其特征在于：所述的处理池(1)的左端顶部上设置有安装架，传输装置(2)安装在处理池(1)设置的安装架的顶部上，处理池(1)设置的安装架底部上安装有过滤装置(3)，排水装置(4)安装在处理池(1)的右端上;其中：
所述的过滤装置(3)包括过滤框(31)、过滤支杆(32)、过滤伸缩柱(33)、过滤套(34)、过滤弹簧(35)、清渣机构(36)和回收机构(37)，过滤框(31)位于处理池(1)内的左端中部，过滤框(31)的前后两端均安装有一个过滤支杆(32)，过滤支杆(32)的顶部与过滤伸缩柱(33)的底部相连接，过滤伸缩柱(33)的顶部安装在处理池(1)设置的安装架底部上，过滤框(31)的外侧面均匀设置有筛孔，过滤框(31)的左右侧面上均设置有一个清理方槽，过滤框(31)的顶端中部设置有下料槽，过滤框(31)的顶部上对称设置有两个滑槽，过滤框(31)设置的滑槽对称位于过滤框(31)设置下料槽的前后两侧，过滤框(31)的前端底部设置有回收槽，过滤框(31)上设置的每个滑槽内均通过滑动配合的方式连接有一个过滤套(34)，过滤套(34)为上端向外倾斜的弧形结构，两个过滤套(34)之间通过过滤弹簧(35)相连接，清渣机构(36)安装在过滤框(31)的外侧上，回收机构(37)安装在过滤框(31)的前端底部上;
所述的排水装置(4)包括排水滑板(41)、排水限位体(42)、排水推杆(43)、排水连架(44)和防护机构(45)，排水滑板(41)位于处理池(1)右侧壁的左侧，排水滑板(41)的前后侧面上均设置有滑块，排水滑板(41)的前后两侧均设置有一个排水限位体(42)，排水限位体(42)安装在处理池(1)的右侧壁上，排水限位体(42)的内侧面上设置有滑槽，排水滑板(41)上的滑块通过滑动配合的方式与排水限位体(42)上设置的滑槽相连接，排水滑板(41)的顶部与排水推杆(43)的下端相连接，排水推杆(43)的上端通过排水连架(44)安装在处理池(1)的右端顶部上，防护机构(45)位于排水滑板(41)的左侧，防护机构(45)安装在处理池(1)的顶部上。
2.根据权利要求1所述的一种有机废水处理系统，其特征在于：所述的传输装置(2)包括下料支撑架(21)、盛装桶(22)、开关管(23)、出料机构(24)、传输管(25)、传输架(26)和防护框(27)，下料支撑架(21)安装在处理池(1)设置的安装架的顶部上，下料支撑架(21)的顶部上安装有防护框(27)，防护框(27)的左端设置有方槽，盛装桶(22)位于防护框(27)内，盛装桶(22)放置在下料支撑架(21)上，开关管(23)的右端安装在盛装桶(22)的左侧下端上，开关管(23)的左端位于出料机构(24)上，开关管(23)上设置有开关，传输管(25)的中部通过传输架(26)安装在处理池(1)的左端顶部上，传输管(25)的底部位于过滤套(34)内，传输管(25)上端左侧的内壁上设置有弧形遮板，传输管(25)上端中部的内壁上设置有螺旋形凸起，传输管(25)的上端上安装有出料机构(24)。
3.根据权利要求1所述的一种有机废水处理系统，其特征在于：所述的清渣机构(36)包括清渣板(361)、清渣推杆(362)、清渣刮板(363)、清渣电动滑块(364)、清渣连架(365)和推杆连扳(366)，清渣板(361)位于过滤框(31)的下方，清渣板(361)上端均匀设置有弧形凸起，且清渣板(361)上弧形凸起的位置与过滤框(31)底部方孔的位置一一对应，清渣板(361)的顶部左右两端均安装有清渣推杆(362)，清渣推杆(362)的顶部通过推杆连扳(366)安装在过滤框(31)的侧面上，过滤框(31)上的每个清理方槽的下方均设置有一个清渣电动滑块(364)，清渣电动滑块(364)安装在过滤框(31)的侧面上，清渣电动滑块(364)上安装有清渣连架(365)，清渣连架(365)的中部穿过过滤框(31)设置的清理方槽，清渣连架(365)的内端安装有清渣刮板(363)，清渣刮板(363)的下端为尖状结构。
4.根据权利要求1所述的一种有机废水处理系统，其特征在于：所述的回收机构(37)包括回收盒(371)、回收卡板(372)、回收弹簧(373)和回收拨块(374)，回收盒(371)位于过滤框(31)的前端底部设置的回收槽内，回收盒(371)的前端设置有凸起，回收盒(371)的后端设置有凹槽，回收盒(371)前端的凸起卡在过滤框(31)的前侧内壁上，过滤框(31)设置回收槽的后侧面设置有伸缩槽，回收盒(371)后端凹槽内分布有回收卡板(372)，回收卡板(372)通过滑动配合的方式连接在过滤框(31)上回收槽设置的伸缩槽内，回收卡板(372)的后端通过回收弹簧(373)安装在过滤框(31)上回收槽设置的伸缩槽内壁上，回收卡板(372)的底部安装有回收拨块(374)。
5.根据权利要求1所述的一种有机废水处理系统，其特征在于：所述的防护机构(45)包括防护连架(451)、两个防护伸缩柱(452)、防护板(453)、防护伸缩板(454)、伸缩连架(455)和防护推杆(456)，防护连架(451)安装在处理池(1)的上端上，两个防护伸缩柱(452)均安装在防护连架(451)的底部上，防护伸缩柱(452)的底部上通过铰链安装有防护板(453)，防护板(453)上均匀设置有防护槽，防护板(453)上的防护槽右侧面设置有方槽，防护板(453)上每个防护槽设置的方槽内均通过滑动配合的方式连接有防护伸缩板(454)，伸缩连架(455)安装在防护伸缩板(454)的顶部上，伸缩连架(455)的外端右侧面与防护推杆(456)的顶部相连接，防护推杆(456)的底部安装在防护板(453)上。
6.根据权利要求2所述的一种有机废水处理系统，其特征在于：所述的出料机构(24)包括出料管(241)、出料电机(242)、出料转轴(243)、出料扇形板(244)、单向连架(245)、单向滑柱(246)、单向弹簧(247)和移动体(248)，出料管(241)安装在传输管(25)的上端上，出料管(241)内上侧分布有出料转轴(243)，出料转轴(243)的外侧面设置有螺旋叶，出料转轴(243)上螺旋叶的外端与出料管(241)的内侧壁相贴合，出料转轴(243)的顶部通过联轴器与出料电机(242)的输出轴相连接，出料电机(242)通过电机套安装在防护框(27)的左侧面上，出料管(241)的右端上安装有出料扇形板(244)，出料管(241)下端内壁上安装有单向连架(245)，单向滑柱(246)的中部通过滑动配合的方式与单向连架(245)的中部相连接，单向滑柱(246)的底部上安装有移动体(248)，移动体(248)的外侧设置有橡胶垫，移动体(248)上的橡胶垫与出料管(241)的内侧壁相贴合，单向滑柱(246)的下端外侧设置有单向弹簧(247)，单向弹簧(247)安装在移动体(248)与单向连架(245)之间。
7.根据权利要求1所述的一种有机废水处理系统，其特征在于：所述的处理池(1)左端设置有排水孔，且处理池(1)设置的排水孔内设置有筛网。
说明书
一种有机废水处理系统及该系统的废水处理工艺
技术领域
本发明涉及污水处理技术领域，特别涉及一种有机废水处理系统及该系统的废水处理工艺。
背景技术
有机废水就是以有机污染物为主的废水，有机废水易造成水质富营养化，危害比较大;有机废水一般是指由造纸、皮革及食品等行业排出的在两千mg/L以上废水，这种废水一般需要进行多到工序进行处理，以便达到排放标准，在有机废水处理的第一个步骤需要对废水进行过滤，并在水处理池内添加聚合氯化铝，以便有机废水与聚合氯化铝发生化学反应，形成矾花沉淀，将沉淀后上层的水传送到下一个处理池内，现有对有机废水的处理存在的问题如下，聚合氯化铝需要人工手动进行添加，由于水处理池内不容易搅拌，使得聚合氯化铝无法与废水充分混合，造成有机废水无法充分与聚合氯化铝进行反应，有机废水的在传导时容易造成过滤网容易堵塞，且过滤网内的杂物清理困难，处理池内形成的矾花会被带动到下一个水处理池。
发明内容
为了解决上述问题，本发明提供了一种有机废水处理系统及该系统的废水处理工艺，可以解决现有有机废水处理时存在的无法自动添加聚合氯化铝、聚合氯化铝无法与废水充分混合、有机废水的过滤网容易堵塞、过滤网内的杂物清理困难、处理池内形成的矾花会被带动到下一个水处理池等难题;可以实现对有机废水进行自动添加聚合氯化铝、对有机废水进行过滤、对沉淀后的废水进行防护排出的功能，具有自动添加聚合氯化铝、聚合氯化铝可以与废水充分混合、有机废水的过滤网不会堵塞、过滤网内的杂物自动清理、处理池内形成的矾花不会被带动到下一个水处理池等优点。
为了实现上述目的，本发明采用以下技术方案，一种有机废水处理系统，包括处理池、传输装置、过滤装置和排水装置,所述的处理池的左端顶部上设置有安装架，处理池左端设置有排水孔，且处理池设置的排水孔内设置有筛网，传输装置安装在处理池设置的安装架的顶部上，处理池设置的安装架底部上安装有过滤装置，排水装置安装在处理池的右端上。
所述的过滤装置包括过滤框、过滤支杆、过滤伸缩柱、过滤套、过滤弹簧、清渣机构和回收机构，过滤框位于处理池内的左端中部，过滤框的前后两端均安装有一个过滤支杆，过滤支杆的顶部与过滤伸缩柱的底部相连接，过滤伸缩柱的顶部安装在处理池设置的安装架底部上，过滤框的外侧面均匀设置有筛孔，过滤框的左右侧面上均设置有一个清理方槽，过滤框的顶端中部设置有下料槽，过滤框的顶部上对称设置有两个滑槽，过滤框设置的滑槽对称位于过滤框设置下料槽的前后两侧，过滤框的前端底部设置有回收槽，过滤框上设置的每个滑槽内均通过滑动配合的方式连接有一个过滤套，过滤套为上端向外倾斜的弧形结构，两个过滤套之间通过过滤弹簧相连接，清渣机构安装在过滤框的外侧上，回收机构安装在过滤框的前端底部上，具体工作时，过滤装置能够对经过传输装置传导的有机废水进行过滤，并对有机废水里的固体物进行回收，过滤伸缩柱的伸缩运动能够带动过滤框进行上下移动，以便过滤套相配合套住传输装置上的传输管下端，过滤弹簧能够产生收缩力控制两个过滤套在过滤框上向内移动，以便其紧密的套在传输管上，过滤套上端向外倾斜的弧形结构能够防止过滤套无法套到传输管上，有机废水经过过滤框上的筛孔，使得固定物质留在过滤框内。
所述的排水装置包括排水滑板、排水限位体、排水推杆、排水连架和防护机构，排水滑板位于处理池右侧壁的左侧，排水滑板的前后侧面上均设置有滑块，排水滑板的前后两侧均设置有一个排水限位体，排水限位体安装在处理池的右侧壁上，排水限位体的内侧面上设置有滑槽，排水滑板上的滑块通过滑动配合的方式与排水限位体上设置的滑槽相连接，排水滑板的顶部与排水推杆的下端相连接，排水推杆的上端通过排水连架安装在处理池的右端顶部上，防护机构位于排水滑板的左侧，防护机构安装在处理池的顶部上，具体工作时，排水装置能够在处理池内的废水进行沉淀后，将处理后的废水排出处理池，排水推杆的收缩运动能够控制排水滑板进行向上运动，排水滑板解除了对处理池上排水孔的密封作用，排水限位体能够对排水滑板进行限位，防止排水滑板移动时发生位移，导致排水滑板无法密封住处理池设置的排水孔，沉淀后的废水经过处理池上的筛网过滤后流到下一个水处理池。
作为本发明的一种优选技术方案，所述的传输装置包括下料支撑架、盛装桶、开关管、出料机构、传输管、传输架和防护框，下料支撑架安装在处理池设置的安装架的顶部上，下料支撑架的顶部上安装有防护框，防护框的左端设置有方槽，盛装桶位于防护框内，盛装桶放置在下料支撑架上，盛装桶内盛装有聚合氯化铝溶液，开关管的右端安装在盛装桶的左侧下端上，开关管的左端位于出料机构上，开关管上设置有开关，传输管的中部通过传输架安装在处理池的左端顶部上，传输管的底部位于过滤套内，传输管上端左侧的内壁上设置有弧形遮板，传输管上端中部的内壁上设置有螺旋形凸起，传输管的上端上安装有出料机构，具体工作时，传输装置能够对有机废水进行传导，并在废水传导过程中添加聚合氯化铝，使得有机废水的有机物形成矾花，从而可以加速有机废水的沉淀，提高有机废水的处理效率，出料机构能够将盛装桶内盛装的聚合氯化铝溶液传导到传输架内，传输管上设置的弧形遮板能够防止有机废水流动到出料机构内，聚合氯化铝传输到传输管内时，有机废水会在传输管上端中部设置的螺旋形凸起作用下与聚合氯化铝进行充分混合，使得聚合氯化铝与有机废水进行自动螺旋搅拌的动作，增加聚合氯化铝的使用效果。
作为本发明的一种优选技术方案，所述的清渣机构包括清渣板、清渣推杆、清渣刮板、清渣电动滑块、清渣连架和推杆连扳，清渣板位于过滤框的下方，清渣板上端均匀设置有弧形凸起，且清渣板上弧形凸起的位置与过滤框底部方孔的位置一一对应，清渣板的顶部左右两端均安装有清渣推杆，清渣推杆的顶部通过推杆连扳安装在过滤框的侧面上，过滤框上的每个清理方槽的下方均设置有一个清渣电动滑块，清渣电动滑块安装在过滤框的侧面上，清渣电动滑块上安装有清渣连架，清渣连架的中部穿过过滤框设置的清理方槽，清渣连架的内端安装有清渣刮板，清渣刮板的下端为尖状结构，具体工作时，当过滤框底部的固体废物过多时，收缩清渣推杆，清渣板上的凸起能够插入到过滤框底部的筛孔内，从而清渣板将卡在过滤框筛孔内的固体物质托起，控制清渣电动滑块向前移动，清渣刮板能够将过滤框底部的固体物质推送到回收机构内，清渣刮板底部的尖状结构能够增加清渣刮板对固体杂物的刮除效果。
作为本发明的一种优选技术方案，所述的回收机构包括回收盒、回收卡板、回收弹簧和回收拨块，回收盒位于过滤框的前端底部设置的回收槽内，回收盒的前端设置有凸起，回收盒的后端设置有凹槽，回收盒的右侧壁上端上设置有导向板，回收盒的底部设置有筛孔，回收盒前端的凸起卡在过滤框的前侧内壁上，过滤框设置回收槽的后侧面设置有伸缩槽，回收盒后端凹槽内分布有回收卡板，回收卡板通过滑动配合的方式连接在过滤框上回收槽设置的伸缩槽内，回收卡板的后端通过回收弹簧安装在过滤框上回收槽设置的伸缩槽内壁上，回收卡板的底部安装有回收拨块，具体工作时，回收机构能够将固体废物进行回收，增加有机废水的利用率，当清渣刮板将过滤框底部的固体物质向前推送时，固体废物会沿着回收盒上设置的导向板掉落到回收盒内，当需要将回收盒取下时，人工向后侧推动回收拨块，回收卡板解除了对回收盒的锁定，人工将回收盒取下。
作为本发明的一种优选技术方案，所述的防护机构包括防护连架、两个防护伸缩柱、防护板、防护伸缩板、伸缩连架和防护推杆，防护连架安装在处理池的上端上，两个防护伸缩柱均安装在防护连架的底部上，防护伸缩柱的底部上通过铰链安装有防护板，防护板上均匀设置有防护槽，防护板上的防护槽右侧面设置有方槽，防护板上每个防护槽设置的方槽内均通过滑动配合的方式连接有防护伸缩板，伸缩连架安装在防护伸缩板的顶部上，伸缩连架的外端右侧面与防护推杆的顶部相连接，防护推杆的底部安装在防护板上，具体工作时，防护机构能够防止处理池底部形成的矾花在废水排水时由处理池上的排水孔流出，造成水处理效果差，当废水流到处理池内时，调节防护伸缩柱的长度，使得防护板具有一定的倾角，防止矾花堆积在防护板上，根据处理池底部矾花的高度同步调节防护伸缩柱的长度，使得防护板位于合适的高度，同时防护板上设置的防护槽能够防止防护板移动带动矾花移动，进一步增加了水处理的效率，当需要将处理池内的废水进行排水动作时，伸长防护推杆，使得防护板与防护伸缩板形成的结构将处理池底部的矾花完全隔离，从而增加了水处理的效果。
作为本发明的一种优选技术方案，所述的出料机构包括出料管、出料电机、出料转轴、出料扇形板、单向连架、单向滑柱、单向弹簧和移动体，出料管安装在传输管的上端上，出料管内上侧分布有出料转轴，出料转轴的外侧面设置有螺旋叶，出料转轴上螺旋叶的外端与出料管的内侧壁相贴合，出料转轴的顶部通过联轴器与出料电机的输出轴相连接，出料电机通过电机套安装在防护框的左侧面上，出料管的右端上安装有出料扇形板，出料管下端内壁上安装有单向连架，单向滑柱的中部通过滑动配合的方式与单向连架的中部相连接，单向滑柱的底部上安装有移动体，移动体的外侧设置有橡胶垫，移动体上的橡胶垫与出料管的内侧壁相贴合，单向滑柱的下端外侧设置有单向弹簧，单向弹簧安装在移动体与单向连架之间，具体工作时，出料机构能够对聚合氯化铝进行单向传导，当盛装桶内的聚合氯化铝溶液经过开关管在出料扇形板的导向作用下流动到出料管内时，控制出料电机进行转动，出料转轴上的螺旋叶会进行转动，从而形成负压推动移动体向下运动，移动体上端的单向弹簧会进行伸长，单向滑柱能够对移动体的移动起到限位作用，从而将聚合氯化铝按一定的流速传送到传输管内，当出料管内的聚合氯化铝溶液传输完毕后，出料转轴的转动不会产生负压，从而移动体在单向弹簧的收缩力作用下回复到初始位置，防止传输管内的有机废水流动到出料管内。
上述的排水推杆、清渣推杆、防护推杆均为防水型电动推杆，使得上述电动推杆能够在水中正常工作，清渣电动滑块为防水型电动滑块，过滤伸缩柱与防护伸缩柱均为防水性伸缩柱。
此外，本发明还提供了一种有机废水处理系统的废水处理工艺，包括以下步骤：
第一步：传输装置能够对有机废水进行传导，并在废水传导过程中添加聚合氯化铝，使得有机废水的有机物形成矾花，从而可以加速有机废水的沉淀，提高有机废水的处理效率，出料机构能够将盛装桶内盛装的聚合氯化铝溶液传导到传输架内，传输管上设置的弧形遮板能够防止有机废水流动到出料机构内，聚合氯化铝传输到传输管内时，有机废水会在传输管上端中部设置的螺旋形凸起作用下与聚合氯化铝进行充分混合，使得聚合氯化铝与有机废水进行自动螺旋搅拌的动作，增加聚合氯化铝的使用效果，出料机构能够对聚合氯化铝进行单向传导，当盛装桶内的聚合氯化铝溶液经过开关管在出料扇形板的导向作用下流动到出料管内时，控制出料电机进行转动，出料转轴上的螺旋叶会进行转动，从而形成负压推动移动体向下运动，移动体上端的单向弹簧会进行伸长，单向滑柱能够对移动体的移动起到限位作用，从而聚合氯化铝按一定的流速传送到传输管内，当出料管内的聚合氯化铝溶液传输完毕后，出料转轴的转动不会产生负压，从而移动体在单向弹簧的收缩力作用下回复到初始位置，防止传输管内的有机废水流动到出料管内;
第二步：过滤装置能够对经过传输装置传导的有机废水进行过滤，并对有机废水里的固体物进行回收，过滤伸缩柱的伸缩运动能够带动过滤框进行上下移动，以便过滤套相配合套住传输装置上的传输管下端，过滤弹簧能够产生收缩力控制两个过滤套在过滤框上向内移动，以便其紧密的套在传输管上，过滤套上端向外倾斜的弧形结构能够防止过滤套无法套到传输管上，有机废水经过过滤框上的筛孔，使得固定物质留在过滤框内，当过滤框底部的固体废物过多时，收缩清渣推杆，清渣板上的凸起能够插入到过滤框底部的筛孔内，从而清渣板将卡在过滤框筛孔内的固体物质托起，控制清渣电动滑块向前移动，清渣刮板能够将过滤框底部的固体物质推送到回收机构内，清渣刮板底部的尖状结构能够增加清渣刮板对固体杂物的刮除效果，回收机构能够将固体废物进行回收，增加有机废水的利用率，当清渣刮板将过滤框底部的固体物质向前推送时，固体废物会沿着回收盒上设置的导向板掉落到回收盒内，当需要将回收盒取下时，人工向后侧推动回收拨块，回收卡板解除了对回收盒的锁定，人工将回收盒取下;
第三步：排水装置能够在处理池内的废水进行沉淀后，将处理后的废水排出处理池，排水推杆的收缩运动能够控制排水滑板进行向上运动，排水滑板解除了对处理池上排水孔的密封作用，排水限位体能够对排水滑板进行限位，防止排水滑板移动时发生位移，导致排水滑板无法密封住处理池设置的排水孔，沉淀后的废水经过处理池上的筛网过滤后流到下一个水处理池，防护机构能够防止处理池底部形成的矾花在废水排水时由处理池上的排水孔流出，造成水处理效果差，当废水流到处理池内时，调节防护伸缩柱的长度，使得防护板具有一定的倾角，防止矾花堆积在防护板上，根据处理池底部矾花的高度同步调节防护伸缩柱的长度，使得防护板位于合适的高度，同时防护板上设置的防护槽能够防止防护板移动带动矾花移动，进一步增加了水处理的效率，当需要将处理池内的废水进行排水动作时，伸长防护推杆，使得防护板与防护伸缩板形成的结构将处理池底部的矾花完全隔离，可以实现对有机废水进行自动添加聚合氯化铝、对有机废水进行过滤、对沉淀后的废水进行防护排出的功能。
本发明的有益效果在于：
一、本发明可以解决现有有机废水处理时存在的无法自动添加聚合氯化铝、聚合氯化铝无法与废水充分混合、有机废水的过滤网容易堵塞、过滤网内的杂物清理困难、处理池内形成的矾花会被带动到下一个水处理池等难题;可以实现对有机废水进行自动添加聚合氯化铝、对有机废水进行过滤、对沉淀后的废水进行防护排出的功能，具有自动添加聚合氯化铝、聚合氯化铝可以与废水充分混合、有机废水的过滤网不会堵塞、过滤网内的杂物自动清理、处理池内形成的矾花不会被带动到下一个水处理池等优点;
二、本发明传输装置上设置有传输管，有机废水在传输管上端中部设置的螺旋形凸起作用下与聚合氯化铝进行充分混合，使得聚合氯化铝与有机废水进行自动螺旋搅拌的动作，增加聚合氯化铝的使用效果;
三、本发明传输装置上设置有出料机构，出料机构能够对聚合氯化铝进行单向传导;
四、本发明设置有过滤装置，过滤装置能够对经过传输装置传导的有机废水进行过滤，并对有机废水里的固体物进行回收;
五、本发明排水装置上设置有防护机构，防护机构能够防止处理池底部形成的矾花在废水排水时由处理池上的排水孔流出，造成水处理效果差。
