申请日2017.08.21
公开(公告)日2018.04.27
IPC分类号F25B30/06; F25B39/02; F25B41/04; F25B49/02
摘要

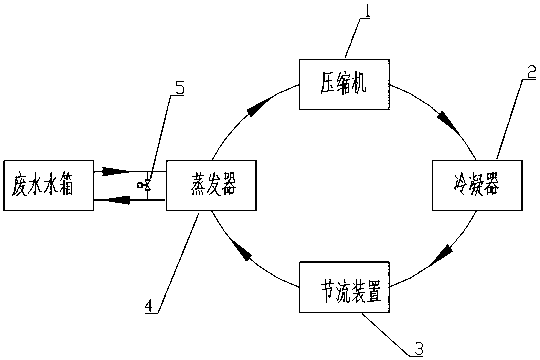

本新型公开了一种工业废水余热回收热泵，包括压缩机、冷凝器、节流装置、蒸发器，当热泵工作时，冷媒由压缩机排气口排出，依次经冷凝器、节流装置、蒸发器返回压缩机吸气口，所述蒸发器为壳管式换热器，所述壳管式换热器包括设有废水进口和废水出口的外壳以及设置于外壳内的冷媒管路，冷媒管路的两端伸出外壳，废水进口和废水出口分别通过管路连接收集带余热废水的废水水箱或废水水池，同时在废水进口和废水出口之间设置一条旁通管路。本实用新型通过在壳管式换热器废水进口和废水出口之间设置旁通管路，并设置流量调节阀门，使进入壳管式换热器的废水温度能保证热泵正常运行，该新型结构简单，成本低，便于现有热泵设备的改造。
权利要求书
1.一种工业废水余热回收热泵，包括压缩机(1)、冷凝器(2)、节流装置(3)、蒸发器(4)，当热泵工作时，冷媒由压缩机排气口排出，依次经冷凝器(2)、节流装置(3)、蒸发器(4)返回压缩机吸气口，其特征在于：所述蒸发器为壳管式换热器，所述壳管式换热器包括设有废水进口和废水出口的外壳以及设置于外壳内的冷媒管路，冷媒管路的两端伸出外壳，废水进口和废水出口分别通过管路连接收集带余热废水的废水水箱或废水水池，同时在废水进口和废水出口之间设置一条旁通管路。
2.根据权利要求1所述的工业废水余热回收热泵，其特征在于：在旁通管路中设有流量调节阀门(5)，同时在废水进口处设有温度传感器，并设置流量调节阀门控制器。
3.根据权利要求2所述的工业废水余热回收热泵，其特征在于：所述流量调节阀门控制器包括温度采集电路、AD转换电路、CPU电路、4-20ma电流信号输出电路，温度采集电路的输出端连接AD转换电路的输入端，AD转换电路的输出端连接CPU电路的输入端，CPU电路的输出端连接4-20ma电流信号输出电路的输入端。
4.根据权利要求3所述的工业废水 余热回收热泵，其特征在于：所述流量调节阀门通过检测废水进口处温度，输出4-20ma电流信号控制流量调节阀门的开度，从而控制蒸发器废水出口的废水混合进废水进口的流量。
说明书
工业废水余热回收热泵
技术领域
本新型属于热泵技术领域，具体涉及一种工业废水余热回收热泵。
背景技术
目前，空气源热泵技术得到了普遍应用。在塑料制品、橡胶制品等加工厂一般都存在加热工序和冷却工序，通常情况下，冷却工序所产生的废水的余热都没有回收，而且直接浪费掉了，虽然有些工厂配套了余热回收装置，但是效果并不理想，如果将热泵用于废水余热回收，将为企业节省制造成本。由于工业废水的温度一般都比较高(基本在40-50摄氏度的范围)，并且现有的热泵系统蒸发器在超过一定温度时，会造成热泵保护停机。
实用新型内容
本新型需要解决的技术问题是提供一种热泵蒸发器直接和工业废水换热的工业废水余热回收热泵。
为解决上述问题，本新型所采取的技术方案是：
一种工业废水余热回收热泵，包括压缩机、冷凝器、节流装置、蒸发器，当热泵工作时，冷媒由压缩机排气口排出，依次经冷凝器、节流装置、蒸发器返回压缩机吸气口，所述蒸发器为壳管式换热器，所述壳管式换热器包括设有废水进口和废水出口的外壳以及设置于外壳内的冷媒管路，冷媒管路的两端伸出外壳，废水进口和废水出口分别通过管路连接收集带余热废水的废水水箱或废水水池，同时在废水进口和废水出口之间设置一条旁通管路。
进一步的，在旁通管路中设有流量调节阀门，同时在废水进口处设有温度传感器，并设置流量调节阀门控制器。
进一步的，所述流量调节阀门控制器包括温度采集电路、AD转换电路、CPU电路、4-20ma电流信号输出电路，温度采集电路的输出端连接AD转换电路的输入端，AD转换电路的输出端连接CPU电路的输入端，CPU电路的输出端连接4-20ma电流信号输出电路的输入端。
进一步的，所述流量调节阀门通过检测废水进口处温度，输出4-20ma电流信号控制流量调节阀门的开度，从而控制蒸发器废水出口的废水混合进废水进口的流量。
采用上述技术方案所产生的有益效果在于：
本实用新型通过在壳管式换热器废水进口和废水出口之间设置旁通管路，使废水出口处的废水再次分流进入废水进口，与工业废水进行混合，降低进入壳管式换热器的废水温度，并在旁通管路中设置流量调节阀门，调节分流的废水的流量，从而保证进入壳管式换热器的废水温度始终满足设定温度，保证热泵正常运行，该新型结构简单，成本低，便于现有热泵设备的改造。
