申请日2017.08.20
公开(公告)日2018.03.16
IPC分类号B65D8/00; B65F1/14
摘要
本实用新型公开了一种免清理污水桶，包括水桶，水桶上部有一圈凸起，以凸起为界线，水桶下部比上部深，有一张扇形橡胶板，围成圆桶状，上圆直径比下圆直径长，围在水桶下部的内壁上并覆盖水桶下部的全部内壁，水桶底部有圆形橡胶板，圆形橡胶板的直径等于扇形橡胶板围成的水桶底部圆孔的直径。本实用新型设计科学、操作简单，适合在家庭中推广应用。
权利要求书

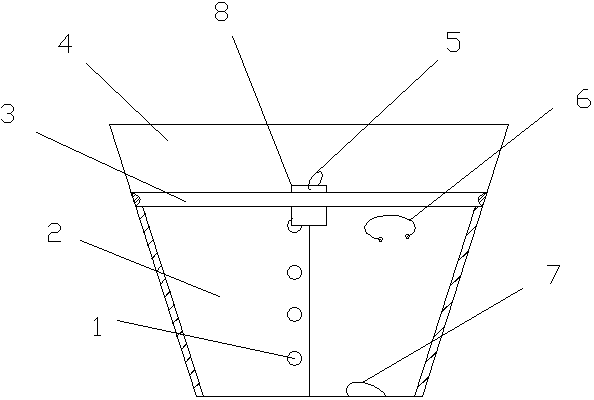

1.一种免清理污水桶，包括水桶，其特征在于水桶上部有一圈凸起，以凸起为界线，水桶下部比上部深，有一张扇形橡胶板，围成圆桶状，上圆直径比下圆直径长，围在水桶下部的内壁上并覆盖水桶下部的全部内壁，水桶底部有圆形橡胶板，圆形橡胶板的直径等于扇形橡胶板围成的水桶底部圆孔的直径。
2.根据权利要求1所述的免清理污水桶，其特征在于在扇形橡胶板相接的两端部所对应的凸起处开孔，插一片销，片销上端设置圆环一，扇形橡胶板上圈部分设置圆环二，扇形橡胶板上开第一孔、第二孔，圆环二穿过第一孔，从第二孔再穿回来，不经过扇形橡胶板的边沿，不与片销发生冲突，但距离边沿近，圆形橡胶板设置圆环三，圆形橡胶板上开第三孔、第四孔，圆环三穿过第三孔，从第四孔穿回来，不经过圆形橡胶板的边沿。
3.根据权利要求1所述的免清理污水桶，其特征在于扇形橡胶板围成圆桶状时的相连接处的边沿厚度变薄，一边沿设置圆孔，另一边沿设置对应的凸起钮扣，凸起钮扣扣在圆孔内，两边沿合在一起的厚度等于扇形橡胶板的厚度。
说明书
免清理污水 桶
技术领域
本实用新型涉及装垃圾水的水桶，特别是一种清理简单的污水桶。
背景技术
家庭生活中，为了节约用水，常常将洗手水、洗衣水、洗菜水等储存到污水桶中，用于冲厕所。经常存污水的污水桶时间一长，桶壁上就会产生很多污垢，污垢清理非常繁琐肮脏，而且需要大量水冲洗，不利于节水。
实用新型内容
为克服上述现有技术不足，本实用新型公开了一种免清理污水桶，能够解决污水桶清理问题，清理简单卫生，同时可以节约用水。
本实用新型所采用的技术方案是一种免清理污水桶，包括水桶，水桶上部有一圈凸起，以凸起为界线，水桶下部比上部深，有一张扇形橡胶板，围成圆桶状，上圆直径比下圆直径长，围在水桶下部的内壁上并覆盖水桶下部的全部内壁，水桶底部有圆形橡胶板，圆形橡胶板的直径等于扇形橡胶板围成的水桶底部圆孔的直径，扇形橡胶板卷成筒状放入水桶内，位于凸起下方，慢慢放开贴到桶壁上，然后将圆形橡胶板放入水桶底部，众所周知，橡胶板具有弹性，自扇形橡胶板围成桶状后的对接边沿拿起一边沿向内进一步卷起，扇形橡胶板卷成小于桶壁的筒状，此时扇形橡胶板越过凸起部分，将扇形橡胶板直接拿出水桶外就可以了。
所述的免清理污水桶，在扇形橡胶板相接的两端部所对应的凸起处开孔，插一片销，片销上端设置圆环一，扇形橡胶板上圈部分设置圆环二，扇形橡胶板上开第一孔、第二孔，圆环二穿过第一孔，从第二孔再穿回来，不经过扇形橡胶板的边沿，不与片销发生冲突，但距离边沿近，圆形橡胶板设置圆环三，圆形橡胶板上开第三孔、第四孔，圆环三穿过第三孔，从第四孔穿回来，不经过圆形橡胶板的边沿。
所述的免清理污水桶，扇形橡胶板围成圆桶状时的相连接处的边沿厚度变薄，一边沿设置圆孔，另一边沿设置对应的凸起钮扣，凸起钮扣扣在圆孔内，两边沿合在一起的厚度等于扇形橡胶板的厚度。
本实用新型工作原理是将扇形橡胶板、圆形橡胶板从污水桶中取出，然后用刮板刮去污垢，用少量水冲一下就干净了，再放回污水桶，污水桶清理完成。
本实用新型的有益效果是污水桶需要经常清理，脱离污水桶，清理污垢方便、简单、节水，加上圆环，使用钩子取出，不会污染手，清理起来卫生。本实用新型设计科学、操作简单，适合在家庭中推广应用。
