申请日2018.08.02
公开(公告)日2018.12.14
IPC分类号C02F1/40; C02F1/00; B01D29/58; B01D29/01; B01D17/02
摘要
本发明公开了一种餐饮污水处理用智能油水分离过滤器，包括固体分离机构、处理机构和过滤机构，固体分离机构设置在处理机构左侧内部，过滤机构设置在处理机构右端，利用入水漏斗、基座、连接环板、导水槽、隔板、阀门、扣板、排料管和垃圾袋设置的固体分离机构，可以对餐饮污水进行初步处理，将其内部垃圾分离出，污水可以从导水槽完全排出，便于后续处理，垃圾可以自动落入垃圾袋，方便清理;利用存水池、盖板、外壳、进水套、分离箱、出水管、限位座、侧板一、侧板二、滤板和夹具设置的处理机构，先将污水进行汇集，再进行油水分离处理，处理效果好，且餐饮污水含油量大，需要进行多次分离，确保分离完全。
权利要求书

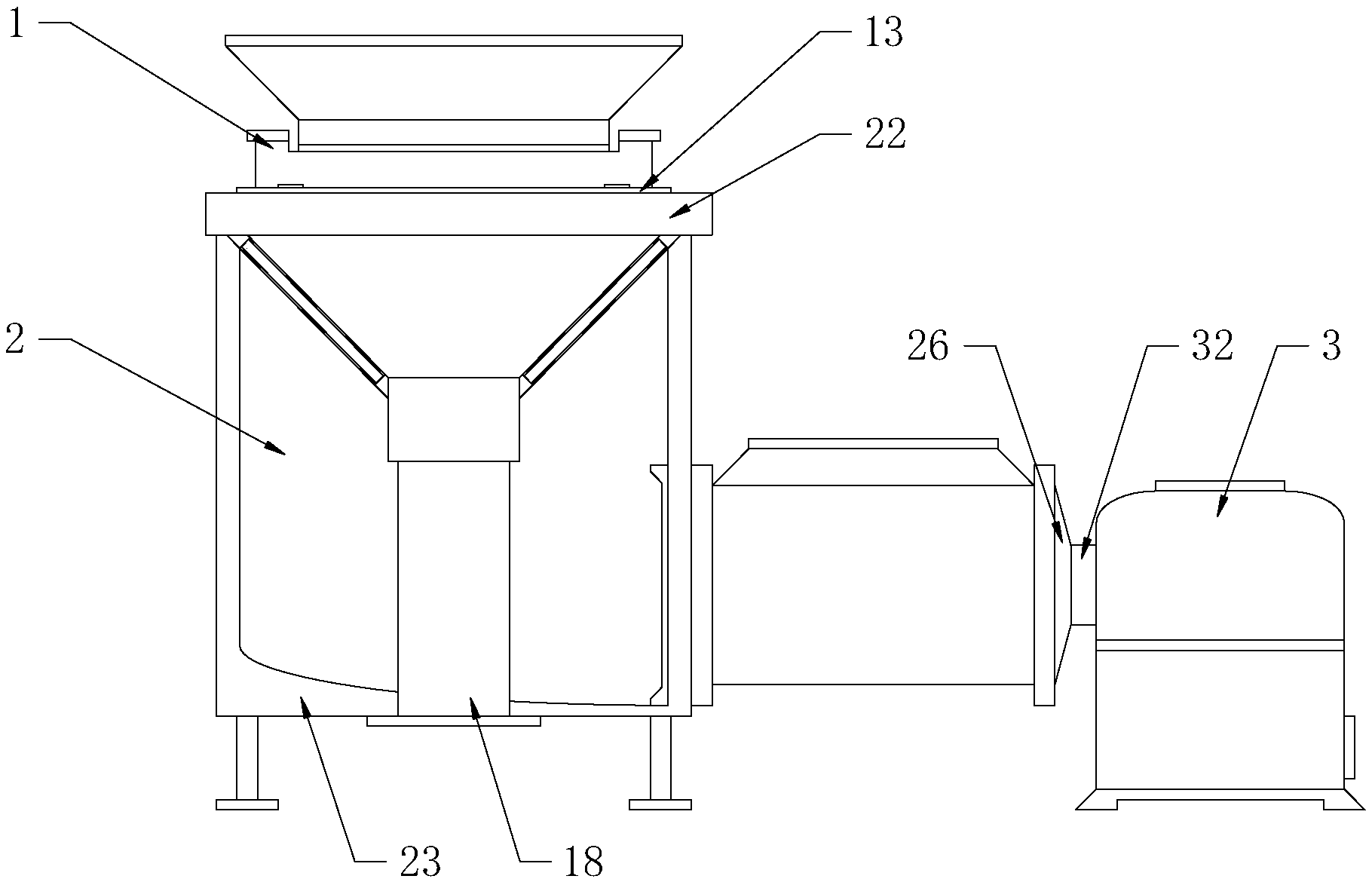

1.一种餐饮污水处理用智能油水分离过滤器，包括固体分离机构(1)、处理机构(2)和过滤机构(3)，所述固体分离机构(1)设置在处理机构(2)左侧内部，所述过滤机构(3)设置在处理机构(2)右端，其特征在于：
所述固体分离机构(1)包括入水漏斗(11)、基座(12)、连接环板(13)、导水槽(14)、隔板(15)、阀门(16)、扣板(17)、排料管(18)和垃圾袋(19)，所述基座(12)上端内部镶嵌安装有入水漏斗(11)，所述基座(12)底部外侧焊接有连接环板(13)，所述连接环板(13)下端焊接有导水槽(14)，所述导水槽(14)下端左右两侧分别安装有隔板(15)，两侧所述隔板(15)底部安装有阀门(16)，所述阀门(16)下端安装有排料管(18)，所述排料管(18)内部顶端镶嵌安装有扣板(17)，所述扣板(17)下端安装有垃圾袋(19);
所述处理机构(2)包括存水池(21)、盖板(22)、外壳(23)、进水套(24)、分离箱(25)、出水管(26)、限位座(27)、侧板一(251)、侧板二(252)、滤板(253)和夹具(254)，所述存水池(21)顶部焊接有盖板(22)，所述存水池(21)外侧安装有外壳(23)，所述外壳(23)右侧下端镶嵌安装有进水套(24)，所述进水套(24)右侧安装有分离箱(25)，所述分离箱(25)右侧安装有出水管(26)，所述分离箱(25)内部安装有侧板一(251)、侧板二(252)、滤板(253)和夹具(254)，所述分离箱(25)上端安装有限位座(27);
所述过滤机构(3)包括过滤罐(31)、管槽(32)、封闭盖(33)、过滤层(34)和水中油检测仪(35)，所述过滤罐(31)左侧上端焊接有管槽(32)，所述过滤罐(31)右侧底端通过合页安装有封闭盖(33)，所述过滤罐(31)内部安装有过滤层(34)和水中油检测仪(35);
所述连接环板(13)通过螺母固定在盖板(22)上端，所述排料管(18)底部焊接在外壳(23)底部，所述固体分离机构(1)上端通过连接环板(13)和盖板(22)与处理机构(2)固定连接，所述固体分离机构(1)下端通过排料管(18)和外壳(23)与处理机构(2)固定连接，所述出水管(26)右端通过螺稳固定安装在管槽(32)内部，所述过滤机构(3)通过出水管(26)和管槽(32)与处理机构(2)固定连接。
2.根据权利要求1所述的一种餐饮污水处理用智能油水分离过滤器，其特征在于：所述基座(12)内部中空，且入水漏斗(11)底部与导水槽(14)相互连接，所述导水槽(14)镶嵌固定在盖板(22)内部。
3.根据权利要求1所述的一种餐饮污水处理用智能油水分离过滤器，其特征在于：所述隔板(15)内部镶嵌有铁丝网，且隔板(15)倾斜安装，所述扣板(17)为环状，且通过卡扣与垃圾袋(19)相互固定。
4.根据权利要求1所述的一种餐饮污水处理用智能油水分离过滤器，其特征在于：所述外壳(23)内侧底部为倾斜曲面，所述进水套(24)与外壳(23)连接处安装有密封环。
5.根据权利要求1所述的一种餐饮污水处理用智能油水分离过滤器，其特征在于：所述分离箱(25)底部安装有侧板一(251)，所述分离箱(25)上端安装有侧板二(252)，所述侧板一(251)和侧板二(252)之间等距镶嵌固定有若干个滤板(253)，若干个所述滤板(253)顶部安装有夹具(254)，且滤板(253)上端镶嵌在限位座(27)内部。
6.根据权利要求1所述的一种餐饮污水处理用智能油水分离过滤器，其特征在于：所述管槽(32)与出水管(26)位置相对应，所述过滤罐(31)底部与外壳(23)底部在同一水平面。
7.根据权利要求1所述的一种餐饮污水处理用智能油水分离过滤器，其特征在于：所述水中油检测仪(35)安装在过滤层(34)上端，所述过滤层(34)内部安装有活性炭。
说明书
一种餐饮污水处理用智能油水分离过滤器
技术领域
本发明涉及油水分离过滤器相关技术领域，具体为一种餐饮污水处理用智能油水分离过滤器。
背景技术
餐厨垃圾是餐饮企业以及家庭餐后剩余物，其中含有大量的动植物油和大量的水，直接排放会造成严重的环境污染，甚至污染水源，而且大量的油脂很容易堵塞下水道，由于餐厨垃圾中的油可以回收再利用，如生产燃油等。油水分离过滤器采用不锈钢精作而成，以除去流体中的固体颗粒，细菌状体及其它杂质，设备具有耐高压，处理水量大，占地面积小，过滤效果好等特点，广泛应用于电子工业、医药工业、家用饮水、食品饮料、酒、啤酒、矿泉水行业。目前，油水分离过滤器除油的效果不好，使用起来不方便，缺乏针对性，餐饮污水中含有部分固体垃圾，不能直接进行油水分离，且无法快速检测处理过的污水，所以现有的油水分离过滤器还是不够完善，为此本发明提出一种餐饮污水处理用智能油水分离过滤器用于解决上述问题。
发明内容
本发明要解决的技术问题是：为了解决现有的油水分离过滤器直接对餐饮污水进行油水分离，缺乏针对性，除油的效果不好的问题，本发明提供了一种餐饮污水处理用智能油水分离过滤器，利用存水池、盖板、外壳、进水套、分离箱、出水管、限位座、侧板一、侧板二、滤板和夹具设置的处理机构，先将污水进行汇集，再进行油水分离处理，处理效果好，且餐饮污水含油量大，需要进行多次分离，确保分离完全，机构方便清洗，处理油污简单;利用过滤罐、管槽、封闭盖、过滤层和水中油检测仪设置的过滤机构，可以对分离的污水进行再过滤，将污水中的其他杂质过滤掉，且可以检测污水内部油的含量，确保设备将油水完全分离，本发明解决了目前油水分离过滤器分离效果无法保证的问题。
本发明解决其技术问题所采用的技术方案是：一种餐饮污水处理用智能油水分离过滤器，包括固体分离机构、处理机构和过滤机构，所述固体分离机构设置在处理机构左侧内部，所述过滤机构设置在处理机构右端;
所述固体分离机构包括入水漏斗、基座、连接环板、导水槽、隔板、阀门、扣板、排料管和垃圾袋，所述基座上端内部镶嵌安装有入水漏斗，所述基座底部外侧焊接有连接环板，所述连接环板下端焊接有导水槽，所述导水槽下端左右两侧分别安装有隔板，两侧所述隔板底部安装有阀门，所述阀门下端安装有排料管，所述排料管内部顶端镶嵌安装有扣板，所述扣板下端安装有垃圾袋;
所述处理机构包括存水池、盖板、外壳、进水套、分离箱、出水管、限位座、侧板一、侧板二、滤板和夹具，所述存水池顶部焊接有盖板，所述存水池外侧安装有外壳，所述外壳右侧下端镶嵌安装有进水套，所述进水套右侧安装有分离箱，所述分离箱右侧安装有出水管，所述分离箱内部安装有侧板一、侧板二、滤板和夹具，所述分离箱上端安装有限位座;
所述过滤机构包括过滤罐、管槽、封闭盖、过滤层和水中油检测仪，所述过滤罐左侧上端焊接有管槽，所述过滤罐右侧底端通过合页安装有封闭盖，所述过滤罐内部安装有过滤层和水中油检测仪;
所述连接环板通过螺母固定在盖板上端，所述排料管底部焊接在外壳底部，所述固体分离机构上端通过连接环板和盖板与处理机构固定连接，所述固体分离机构下端通过排料管和外壳与处理机构固定连接，所述出水管右端通过螺稳固定安装在管槽内部，所述过滤机构通过出水管和管槽与处理机构固定连接。
具体地，所述基座内部中空，且入水漏斗底部与导水槽相互连接，所述导水槽镶嵌固定在盖板内部。
进一步地，所述隔板内部镶嵌有铁丝网，且隔板倾斜安装，所述扣板为环状，且通过卡扣与垃圾袋相互固定。
进一步地，所述外壳内侧底部为倾斜曲面，所述进水套与外壳连接处安装有密封环。
进一步地，所述分离箱底部安装有侧板一，所述分离箱上端安装有侧板二，所述侧板一和侧板二之间等距镶嵌固定有若干个滤板，若干个所述滤板顶部安装有夹具，且滤板上端镶嵌在限位座内部。
具体地，所述管槽与出水管位置相对应，所述过滤罐底部与外壳底部在同一水平面。
具体地，所述水中油检测仪安装在过滤层上端，所述过滤层内部安装有活性炭。
本发明的有益效果是：利用入水漏斗、基座、连接环板、导水槽、隔板、阀门、扣板、排料管和垃圾袋设置的固体分离机构，可以对餐饮污水进行初步处理，将其内部垃圾分离出，污水可以从导水槽完全排出，便于后续处理，垃圾可以自动落入垃圾袋，减小污染，方便操作人员清理;利用存水池、盖板、外壳、进水套、分离箱、出水管、限位座、侧板一、侧板二、滤板和夹具设置的处理机构，先将污水进行汇集，再进行油水分离处理，处理效果好，且餐饮污水含油量大，需要进行多次分离，确保分离完全，机构方便清洗，处理油污简单;利用过滤罐、管槽、封闭盖、过滤层和水中油检测仪设置的过滤机构，可以对分离的污水进行再过滤，将污水中的其他杂质过滤掉，且可以检测污水内部油的含量，确保设备将油水完全分离，本发明解决了目前油水分离过滤器分离效果无法保证的问题。
