申请日2017.08.18
公开(公告)日2018.03.27
IPC分类号E03F5/04; E03F5/14; E03B3/02; C02F9/14
摘要
本实用新型公开了一种市政用雨污水井装置，包括底板、污水管、第二盖板和支撑板，所述底板顶部的左右两侧分别设置有第一支撑杆与第二支撑杆，且底板顶部的右侧设置有水泵，所述水泵的出水口与水管的一端套接，所述第一支撑杆的顶部通过转轴与第一盖板的左侧活动连接，且第一支撑杆右侧的顶部与除虫装置的一端固定连接，所述除虫装置的另一端与支撑架的左侧固定连接。该市政用雨污水井装置，止回阀防止污水逆流，化粪池使污水中的固化物分解，使水化物体通过污水出水口排出，经过过滤层进行过滤，并能去除臭味达到空气净化的效果。
权利要求书

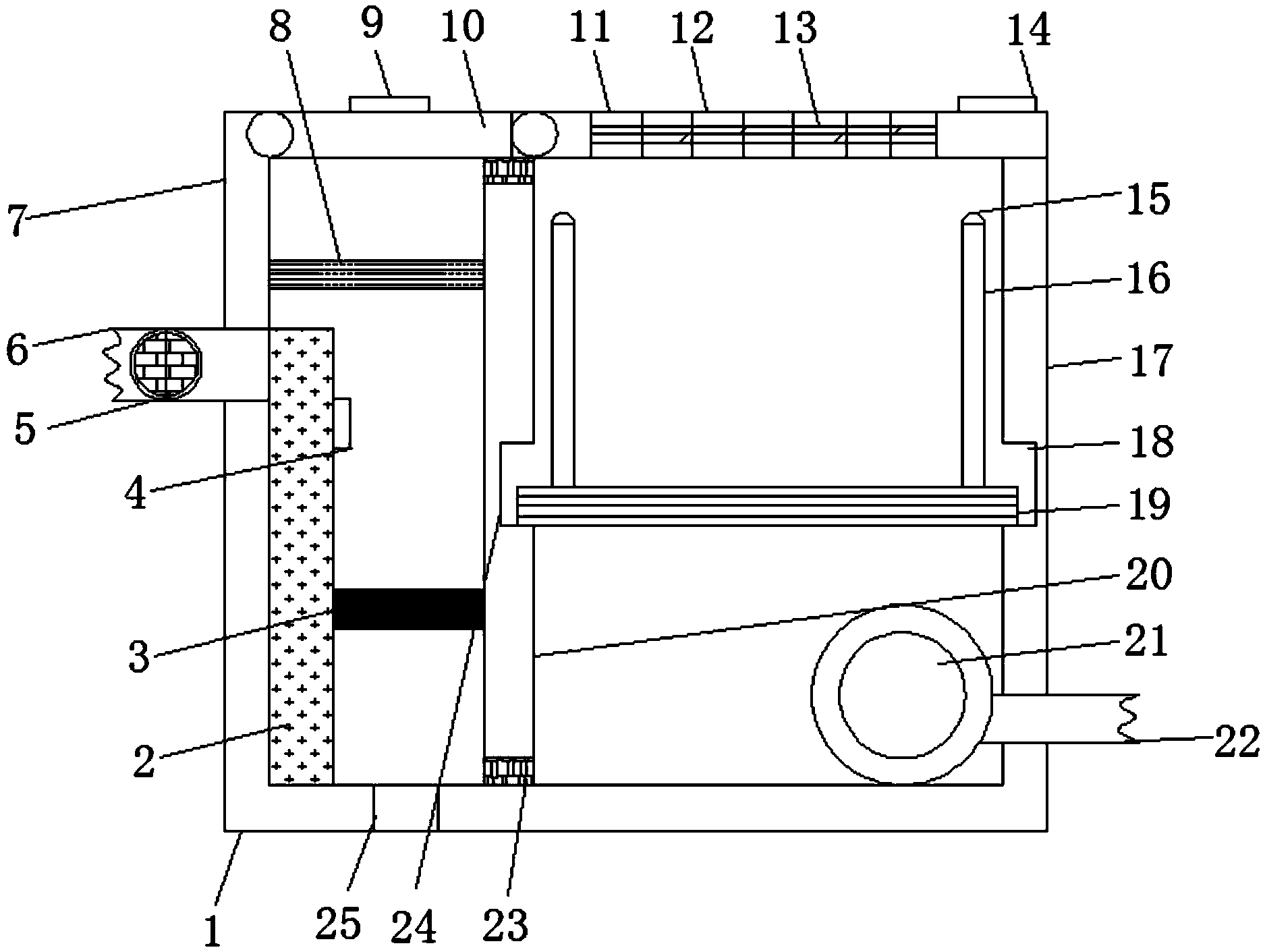

1.一种市政用雨污水井装置，包括底板(1)、污水管(6)、第二盖板(11)和支撑板(19)，其特征在于：所述底板(1)顶部的左右两侧分别设置有第一支撑杆(7)与第二支撑杆(17)，且底板(1)顶部的右侧设置有水泵(21)，所述水泵(21)的出水口与水管(22)的一端套接，所述第一支撑杆(7)的顶部通过转轴与第一盖板(10)的左侧活动连接，且第一支撑杆(7)右侧的顶部与除虫装置(8)的一端固定连接，所述除虫装置(8)的另一端与支撑架(20)的左侧固定连接，所述第一盖板(10)的顶部设置有第一把手(9)，所述第二支撑杆(17)左侧的中部开设有第一凹槽(18)，所述污水管(6)的右侧通过止回阀(5)与化粪池(2)的污水进口连通，所述化粪池(2)的底部与底板(1)的顶部固定连接，所述化粪池(2)的右侧顶部设置有污水出水口(4)，且化粪池(2)右侧的中部与过滤层(3)的一端固定连接，所述过滤层(3)的另一端与支撑架(20)的左侧固定连接，所述支撑架(20)的底部通过密封圈(23)与底板(1)的顶部固定连接，所述支撑架(20)右侧的中部开设有第二凹槽(24);
所述支撑板(19)的两端与第一凹槽(18)和第二凹槽(24)的内部活动连接，所述支撑板(19)的顶部两侧与竖杆(16)的底部固定连接，所述竖杆(16)的顶部设置有拉环(15)，所述第二盖板(11)的左侧通过转轴与支撑架(20)的顶部活动连接，所述第二盖板(11)的表面开设有雨水孔(12)，所述雨水孔(12)的内部设置有铁丝过滤网(13)，且第二盖板(11)顶部的右侧设置有第二把手(14)。
2.根据权利要求1所述的一种市政用雨污水井装置，其特征在于：所述化粪池(2)与支撑架(20)之间的空隙设置有污水口(25)，且污水口(25)位于底板(1)的顶部。
3.根据权利要求1所述的一种市政用雨污水井装置，其特征在于：所述除虫装置(8)的内部设置有樟脑丸。
4.根据权利要求1所述的一种市政用雨污水井装置，其特征在于：所述支撑架(20)的底部与顶部均设置有密封圈(23)。
5.根据权利要求1所述的一种市政用雨污水井装置，其特征在于：所述支撑板(19)的底部开设有过滤孔。
6.根据权利要求1所述的一种市政用雨污水井装置，其特征在于：所述过滤层(3)的内部设置有活性炭。
说明书
一种市政用雨污水井装置
技术领域
本实用新型涉及市政排水技术领域，具体为一种市政用雨污水井装置。
背景技术
市政排水管指市政道路下的雨水、污水管道，即俗称的“下水管道”，在工程上通常称为市政排水管道。根据中国市政道路下设施现状， 一般设置有不同的管线，如电力、通信、煤气、给水、排水管道等等。而排水管道由于考虑雨、污分流的措施，即雨水一般就近排入河流，污水排入污水处理厂，所以市政排水管包括雨水和污水两种管道。
污水与雨水共同排放至同一个排水井内，使污水的处理难度增大浪费资源，污水中含有杂质过多，容易滋生蚊虫和产生异味，对环境造成污染，雨水也无法做到循环利用，达到资源利用的效果。为此，我们提出一种市政用雨污水井装置。
实用新型内容
本实用新型的目的在于提供一种市政用雨污水井装置，以解决上述背景技术中提出污水与雨水共同排放至同一个排水井内，使污水的处理难度增大浪费资源，污水中含有杂质过多，容易滋生蚊虫和产生异味，对环境造成污染，雨水也无法做到循环利用，达到资源利用的效果的问题。
为实现上述目的，本实用新型提供如下技术方案：一种市政用雨污水井装置，包括底板、污水管、第二盖板和支撑板，所述底板顶部的左右两侧分别设置有第一支撑杆与第二支撑杆，且底板顶部的右侧设置有水泵，所述水泵的出水口与水管的一端套接，所述第一支撑杆的顶部通过转轴与第一盖板的左侧活动连接，且第一支撑杆右侧的顶部与除虫装置的一端固定连接，所述除虫装置的另一端与支撑架的左侧固定连接，所述第一盖板的顶部设置有第一把手，所述第二支撑杆左侧的中部开设有第一凹槽，所述污水管的右侧通过止回阀与化粪池的污水进口连通，所述化粪池的底部与底板的顶部固定连接，所述化粪池的右侧顶部设置有污水出水口，且化粪池右侧的中部与过滤层的一端固定连接，所述过滤层的另一端与支撑架的左侧固定连接，所述支撑架的底部通过密封圈与底板的顶部固定连接，所述支撑架右侧的中部开设有第二凹槽。
所述支撑板的两端与第一凹槽和第二凹槽的内部活动连接，所述支撑板的顶部两侧与竖杆的底部固定连接，所述竖杆的顶部设置有拉环，所述第二盖板的左侧通过转轴与支撑架的顶部活动连接，所述第二盖板的表面开设有雨水孔，所述雨水孔的内部设置有铁丝过滤网，且第二盖板顶部的右侧设置有第二把手。
优选的，所述化粪池与支撑架之间的空隙设置有污水口，且污水口位于底板的顶部。
优选的，所述驱虫装置的内部设置有樟脑丸。
优选的，所述支撑架的底部与顶部均设置有密封圈。
优选的，所述支撑板的底部开设有过滤孔。
优选的，所述过滤层的内部设置有活性炭。
与现有技术相比，本实用新型的有益效果是：该市政用雨污水井装置，止回阀防止污水逆流，化粪池使污水中的固化物分解，使水化物体通过污水出水口排出，经过过滤层进行过滤，活性炭使污水中溶解性的有机物质、合成洗涤剂、微生物、病毒和一定量的重金属，并能去除臭味达到空气净化的效果，雨水依次通过雨水孔和支撑板，使因雨水中含有的树叶等杂质得到去除，过滤后的雨水通过水泵可对花草进行浇注，达到雨水再利用的效果，拉环使支撑板通过凹槽可移动，方便工人对内部杂质的清理。
