申请日2018.10.05
公开(公告)日2018.12.28
IPC分类号C02F9/12
摘要
一种餐厨废水处理方法及装置，其特征在于，包括过滤部分、油水分离部分、混入絮凝剂、助凝剂和磁种部分、铁磁物质分离部分，其特征在于铁磁物质分离部分包括容器、永磁体处理机构、带有第一阀门的进水口、带有第二阀门的排水口和带有第三阀门的排污口、排放口，永磁体处理机构包括数根永磁体棒、环状刮板、动力机构，永磁体棒下端连接有非导磁棒。本发明与已有技术相比，具有设备体积小、能充分利用铁磁物质的下沉特性来提高铁磁物质的清除效果的、并能增长磁力吸取铁磁物质路径的优点。
权利要求书
1.一种餐厨废水处理方法，包括过滤、油水分离、混入絮凝剂、助凝剂和磁种、铁磁物质分离，其特征在于铁磁物质分离是将混有磁种的餐厨废水从容器下部打开的进水口导入容器内，餐厨废水从下往上经过数根垂直设置的永磁体棒，餐厨废水中的带有磁种的絮凝物质吸附在所经过的永磁体棒上，剩下的清水从容器上部打开的排放口排出，当永磁体棒吸满絮凝物质后，关闭容器下部进水口停止供应餐厨废水，从容器下部磁棒底端相应处的打开的排水口排出容器里面的水，之后，关闭容器下部排水口，用环状刮板将永磁体棒外表面所吸附的絮凝物质刮下来并排走，之后，就可以将混有磁种的餐厨废水从容器下部打开的进水口导入容器内进行下一轮絮凝物质的清除了。
2.根据权利要求1所述的餐厨废水处理方法，其特征在于与絮凝剂、助凝剂和磁种混合均匀后的餐厨废水导入到一大容器中静置，待絮凝物质自然沉降到下部水体中后，将上面的清水排放，剩下的导去铁磁物质分离进行处理。
3.根据权利要求1或2所述的餐厨废水处理方法，其特征在于用环状刮板将永磁体棒外表面所吸附的絮凝物质刮下来是这样实现的，环状刮板从上往下刮永磁体棒，将絮凝物刮落到容器底部，刮下来的絮凝物通过打开的容器底部的排污口排出容器外，然后，环状刮板复位到顶部，关闭排污口，就可以导入餐厨废水继续进行絮凝物的吸取;或者，与平板同步移动的环状刮板从下往上刮永磁体棒，将絮凝物刮到与永磁体棒顶端持平的位置，然后，通过水平移动的水平刮板将已经刮落到环状刮板及平板上面的絮凝物刮到容器外，然后，环状刮板复位到底部，就可以导入餐厨废水继续进行絮凝物的吸取。
4.一种餐厨废水处理装置，包括过滤部分、油水分离部分、混入絮凝剂、助凝剂和磁种部分、铁磁物质分离部分，其特征在于铁磁物质分离部分包括容器、设置在容器内的永磁体处理机构、设置在容器下部的带有第一阀门的进水口、带有第二阀门的排水口和带有第三阀门的排污口、设置在容器上部的排放口，永磁体处理机构包括固定在容器内的数根永磁体棒、套接在每根永磁体棒上的环状刮板、带动所有环状刮板同步上下移动的动力机构。
5.根据权利要求4所述的餐厨废水处理装置，其特征在于混入絮凝剂、助凝剂和磁种部分依序包括絮凝剂混入部分、助凝剂混入部分、磁种混入部分、大容器静置部分，大容器静置部分是中上部设置有带有第四阀门的清水排放口的大容器，大容器的中下部的进水口与磁种混入部分相连，大容器底部的排水口与铁磁物质分离部分相连。
6.根据权利要求4或5所述的餐厨废水处理装置，其特征在于永磁体处理机构的数根永磁体棒是固定在容腔顶部的顶部支架上。
7.根据权利要求6所述的餐厨废水处理装置，其特征在于在容器底部设置有由动力带动横向移动的横刮板及密封门，横刮板的底面靠在容器底部，顶面与永磁体棒底面持平，排污口设置在与密封门对应的容器的侧面，密封门配合侧面的排污口构成阀门。
8.根据权利要求7所述的餐厨废水处理装置，其特征在于排污口的大小与横刮板的大小对应，容器底部是一宽度及高度与横刮板对应的槽。
9.根据权利要求4或5所述的餐厨废水处理装置，其特征在于永磁体处理机构的数根永磁体棒固定在容器底部，环状刮板连接在平板上相应的穿孔上，环状刮板的上端面与平板的上板面持平，在容器顶部设置有由动力带动横向移动的水平刮板。
10.根据权利要求9所述的餐厨废水处理装置，其特征在于平板的沿水平刮板移动方向的两侧设置有竖板，竖板与平板一起形成槽。
说明书
一种餐厨废水处理方法及装置
技术领域
本发明涉及一种排泄物处理技术。
背景技术
现有的餐厨废水处理技术都需要经过过滤、油水分离、混入絮凝剂、助凝剂和磁种、铁磁物质分离，最终，符合排放要求的清水就可以排放到市政污水管网内，分离出来的污泥则作为固体垃圾进行处理，其中的铁磁物质分离过程是对所有已经混入磁种的污水进行分离，如专利201720533911.X所公开的，分离采用的是磁盘的形式，此种技术的磁力面与磁盘体积比较小，要达到理想的效果，就需要比较多的磁盘，从而导致设备的体积比较大，而且，受磁盘的性质所决定，水由下往上流动的高程不可能高，因此，铁磁物质的重力下沉的特性得不到充分利用，而且，除铁磁物质的路径不长，也影响了除铁磁物质的效果。
发明内容
本发明的发明目的在于提供一种设备体积小、能充分利用铁磁物质的下沉特性来提高铁磁物质的清除效果的、并能增长磁力吸取铁磁物质路径的餐厨废水处理方法及装置。
本发明餐厨废水处理方法是这样实现的，包括过滤、油水分离、混入絮凝剂、助凝剂和磁种、铁磁物质分离，其特别之处在于铁磁物质分离是将混有磁种的餐厨废水从容器下部打开的进水口导入容器内，餐厨废水从下往上经过数根垂直设置的永磁体棒，餐厨废水中的带有磁种的絮凝物质吸附在所经过的永磁体棒上，剩下的清水从容器上部打开的排放口排出，当永磁体棒吸满絮凝物质后，关闭容器下部进水口停止供应餐厨废水，从容器下部磁棒底端相应处的打开的排水口排出容器里面的水(该水回流到餐厨废水中，也可以直接排放，因为大部分的絮凝物已经被磁棒吸取)，之后，关闭容器下部排水口，用环状刮板将永磁体棒外表面所吸附的絮凝物质刮下来并排走，之后，就可以将混有磁种的餐厨废水从容器下部打开的进水口导入容器内进行下一轮絮凝物质的清除了。
这里，用环状刮板将永磁体棒外表面所吸附的絮凝物质刮下来是这样实现的，环状刮板从上往下刮永磁体棒，将絮凝物刮落到容器底部，刮下来的絮凝物通过打开的容器底部的排污口排出容器外，然后，环状刮板复位到顶部，关闭排污口，就可以导入餐厨废水继续进行絮凝物的吸取;或者，与平板同步移动的环状刮板从下往上刮永磁体棒，将絮凝物刮到与永磁体棒顶端持平的位置，然后，通过水平移动的水平刮板将已经刮落到环状刮板及平板上面的絮凝物刮到容器外，然后，环状刮板复位到底部，就可以导入餐厨废水继续进行絮凝物的吸取，采用这种方式，环状刮板在往上移动过程中，絮凝物所含的水会沿平板外溢到容器内，这样，絮凝物的含水量少，可作为固体垃圾直接处理而会造成二次污染。
这里，与絮凝剂、助凝剂和磁种混合均匀后的餐厨废水导入到一大容器中静置，待絮凝物质自然沉降到下部水体中后，将上面的清水排放，剩下的导去铁磁物质分离进行处理。
受餐饮经营特性所决定，餐厨废水在收集期间是不进行絮凝剂、助凝剂和磁种混合及铁磁物质分离，只在一天营业结束后才进行，若全流程进行，往往耗费很长的时间，而且，影响处理后产生的固体垃圾的处理，而且，也耗费人力。采用本专利申请技术，既减少了铁磁物质分离的分离量，缩短了处理时间，采用静置沉降技术，既有效地对餐厨废水进行处理，同时，利用餐饮经营的特点，充分利用了营业后程(如下午及晚餐期间)的餐厨废水收集的时间来静置与絮凝剂、助凝剂和磁种混合均匀后的餐厨废水，并将静置后产生的清水排走，从而有效地减少了废水的处理量，缩短了处理时间，同时，又不会影响废水的处理效果。
本发明的餐厨废水处理装置是这样实现的，包括过滤部分、油水分离部分、混入絮凝剂、助凝剂和磁种部分、铁磁物质分离部分，其特别之处在于铁磁物质分离部分包括容器、设置在容器内的永磁体处理机构、设置在容器下部的带有第一阀门的进水口、带有第二阀门的排水口和带有第三阀门的排污口、设置在容器上部的排放口，永磁体处理机构包括固定在容器内的数根永磁体棒、套接在每根永磁体棒上的环状刮板、带动所有环状刮板同步上下移动的动力机构。
工作时，过滤部分将所倾倒的餐厨物中的固体物过滤出来，液体则导入到油水分离部分将油分离出来，剩下的餐厨废水导入混入絮凝剂、助凝剂和磁种部分，以便混入絮凝剂、助凝剂和磁种，然后，由铁磁物质分离部分将絮凝物分离出来，分离时，关闭第二阀门、第三阀门，打开第一阀门，餐厨废水由下往上经过数根永磁体棒，永磁体棒将其中的絮凝物吸取，最后，清除了絮凝物剩余的清水从排放口排走，待永磁体棒吸满絮凝物后，关闭第一阀门，打开第二阀门，将容器中的餐厨废水排出并导回到混入絮凝剂、助凝剂和磁种部分或者直接排放，然后，关闭第二阀门，同时，启动动力机构，驱动环状刮板上下移动，将永磁体棒上的絮凝物刮落并排走，之后，打开第一阀门，就可以重新进行铁磁物质分离了。由于采用竖直放置的数根磁棒来吸取流经的餐厨废水中的絮凝物，这样，不经能通过提高高程来增大流体路径，提升磁吸效果，同时，又能有效地增大吸取面积，从而，在满足废水处理要求的情况下，有效地减小设备的体积及制造成本。

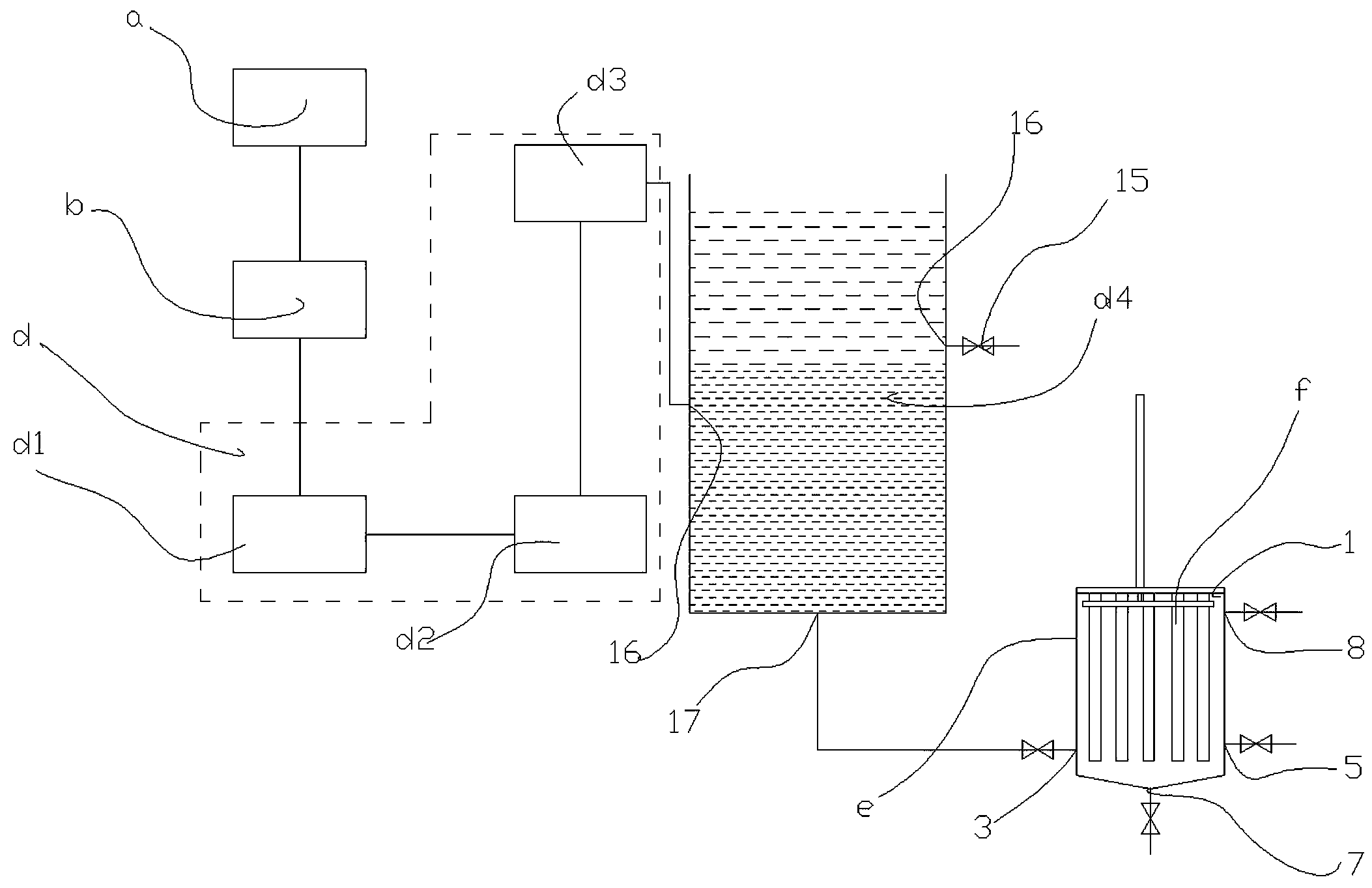

这里，混入絮凝剂、助凝剂和磁种部分依序包括絮凝剂混入部分、助凝剂混入部分、磁种混入部分、大容器静置部分，大容器静置部分是中上部设置有带有第四阀门的清水排放口的大容器，大容器的中下部的进水口与磁种混入部分相连，大容器底部的排水口与铁磁物质分离部分相连。设置大容器，可以将大容器设置在高位，利用重力将液体导入铁磁物质分离部分，同时，利用混入絮凝剂、助凝剂和磁种部分的泵送力将液体泵送到高位的大容器上，然后，利用大容器进行一段时间的静置，先分离出部分的清水，这样，就有效地减少铁磁物质分离部分的处理量，缩短处理时间。
这里，永磁体处理机构的数根永磁体棒是固定在容腔顶部的顶部支架上。餐厨废水处理时，环状刮板的起始位置在排放口上面的永磁体棒上，清洁永磁体棒时，环状刮板由上往下移动，将永磁体棒上的絮凝物刮落到容器底部，然后，通过打开第三阀门由排污口排走。
或者，永磁体处理机构的数根永磁体棒固定在容器底部，环状刮板连接在平板上相应的穿孔上，环状刮板的上端面与平板的上板面持平，在容器顶部设置有由动力带动横向移动的水平刮板。餐厨废水处理时，环状刮板连同平板的起始位置在永磁体棒底端，清洁永磁体棒时，环状刮板连同平板由下往上移动到与永磁体棒顶端持平，将永磁体棒上的絮凝物刮落到平板上，然后，通过水平刮板将平板上面的絮凝物刮走，之后，平板连同环状刮板复位，以便继续进行餐厨废水处理。
本发明与已有技术相比，具有设备体积小、能充分利用铁磁物质的下沉特性来提高铁磁物质的清除效果的、并能增长磁力吸取铁磁物质路径的优点。
