可移动式污泥生物质脱水器

发布时间:2019-3-2 17:39:58  中国污水处理工程网

  申请日2018.10.30

  公开(公告)日2019.01.11

  IPC分类号B01D25/12; C02F11/122

  摘要

  本发明公开了一种可移动式污泥生物质脱水器,包括底座、固定在底座上的支撑杆、固定在支撑杆上的压滤固定件、位于底座和压滤固定件之间的压滤板以及压滤板驱动机构,压滤固定件上朝向压滤板的一面为压滤面,压滤板驱动机构包括固定在底座上的液压缸,液压缸上具有朝向压滤固定件设置的活塞杆,压滤板位于活塞杆的端部并在活塞杆的带动下来回移动,液压缸上通过液压油管连接有液压泵,液压泵上设有增压杆和锁紧阀,液压油管上设有液压测量表。本发明通过支撑杆将压滤固定件固定,将含水污泥生物质放置在压滤板和压滤固定件的压滤面之间,利用驱动机构驱动压滤板上下移动,将含水污泥生物质中水分挤压出来。本发明成本低,能够稳定运行并测量压力。

  权利要求书

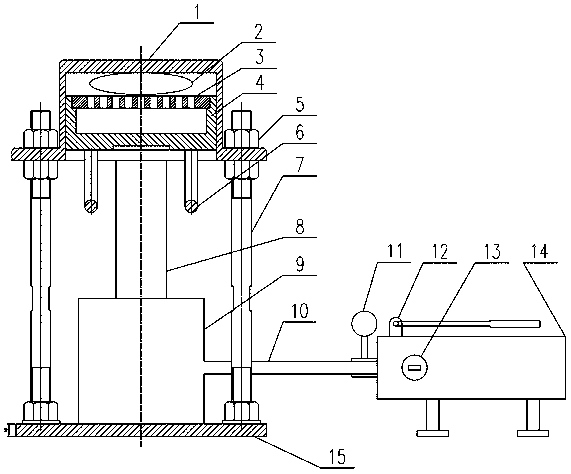

  1.一种可移动式污泥生物质脱水器,其特征在于:其包括底座(15)、固定在底座上的支撑杆(7)、固定在支撑杆(7)上的压滤固定件、位于底座(15)和压滤固定件之间的压滤板(3)以及压滤板驱动机构,压滤固定件上朝向压滤板(3)的一面为压滤面,所述压滤板驱动机构包括固定在底座上的液压缸(9),液压缸(9)上具有朝向压滤固定件设置的活塞杆(8),所述压滤板(3)位于活塞杆(8)的端部并在活塞杆(8)的带动下来回移动,所述液压缸(9)上通过液压油管(10)连接有液压泵(14),液压泵(14)上设有增压杆(12)和锁紧阀(13),液压油管(10)上设有液压测量表(11)。

  2.根据权利要求1所述的可移动式污泥生物质脱水器,其特征在于:所述压滤固定件为有底的筒体结构的压滤筒(1),压滤筒(1)的两侧具有固定在支撑杆(7)上的连接耳。

  3.根据权利要求2所述的可移动式污泥生物质脱水器,其特征在于:所述支撑杆(7)的上端具有螺纹,所述连接耳上设有支撑杆穿孔,支撑杆(7)上位于连接耳的两个侧面均具有调节螺母(5)。

  4.根据权利要求1或2或3所述的可移动式污泥生物质脱水器,其特征在于:所述污泥生物质脱水器为立式结构,所述支撑杆(7)竖直设置在底座(15)上,所述液压缸(9)的活塞杆(8)竖直设置,所述压滤筒(1)底面的内侧向下设置,压滤筒(1)底面的内侧面构成所述压滤面,所述压滤板(3)的尺寸小于压滤筒(1)的内径。

  5.根据权利要求4所述的可移动式污泥生物质脱水器,其特征在于:所述压滤板(3)上设有滤液孔。

  6.根据权利要求5所述的可移动式污泥生物质脱水器,其特征在于:所述液压缸的活塞杆(8)顶端还设有滤液收集桶(4),所述压滤板(3)设置在滤液收集桶(4)的上部,滤液收集桶(4)的外壁面与所述压滤筒(1)的内壁面滑动配合。

  7.根据权利要求6所述的可移动式污泥生物质脱水器,其特征在于:所述滤液收集桶(4)上部的端面上设有环形台阶面,所述压滤板(3)放置在环形台阶面上并与环形台阶面挡止配合。

  8.根据权利要求6所述的可移动式污泥生物质脱水器,其特征在于:所述滤液收集桶(4)的底部位于活塞杆(8)两侧的位置设有辅助把手(6)。

  9.根据权利要求1或2或3所述的可移动式污泥生物质脱水器,其特征在于:所述污泥生物质脱水器为卧式结构,所述支撑杆(7)水平设置在底座的一侧上,所述液压缸的活塞杆(8)水平设置,所述压滤筒(1)底面的外侧朝向压滤板(3),压滤筒(1)底面的外侧面构成所述压滤面。

  10.根据权利要求6所述的可移动式污泥生物质脱水器,其特征在于:所述压滤板(3)为实心板。

  说明书

  一种可移动式污泥生物质脱水器

  技术领域

  本发明涉及一种可移动式污泥生物质脱水器,特别是涉及一种小型污泥生物质机械压滤干化设备,尤其适合移动式试验使用,属于污泥生物质生物质脱水设备领域技术领域。

  背景技术

  随着我国经济生活的日益发展,生活和工业生产中产生的污泥生物质也日渐增多,近年来越来越多的污泥生物质被送入各个大小热电厂,在经过脱水干化后,以掺烧的方式进行二次利用。而压滤机作为一种成熟的脱水设备,目前广泛应用于环保、化工、医药、冶金等多个行业。传统的压滤机包括带式压滤机、板框压滤机、卧螺沉降压滤机。

  传统压滤机所使用的机械结构较大,占地面积大,设备沉重,所需压滤污泥生物质量也较大,不适于移动处理零散、量小的场合。传统工业用压滤设备使用时压力难以准确估算,不能有效了解每次压滤时的压力,因此对于工作时的控制变量很不方便。

  现有的污泥生物质压滤脱水设备大多采用气压施压,存在一些问题,一是气压对于密封要求较高,一定程度上增加了设备的成本;二是同等体积下,工作压力相比于液压更低;三是气压速度稳定性相对较差,加压时不易控制,相对而言液压控制精度更高。

  由于污泥生物质压滤脱水时,污泥生物质本身含有以及加入药剂中的各种有害物质,会对设备造成一定的损害,影响设备的长期使用,也会对环境造成污染。

  发明内容

  本发明的目的在于提供一种适用于移动处理零散、量小要求的含水污泥,能够稳定并测量压力,高效的可移动式污泥生物质脱水器。

  本发明采用如下技术方案:一种可移动式污泥生物质脱水器,包括底座、固定在底座上的支撑杆、固定在支撑杆上的压滤固定件、位于底座和压滤固定件之间的压滤板以及压滤板驱动机构,压滤固定件上朝向压滤板的一面为压滤面,所述压滤板驱动机构包括固定在底座上的液压缸,液压缸上具有朝向压滤固定件设置的活塞杆,所述压滤板位于活塞杆的端部并在活塞杆的带动下来回移动,所述液压缸上通过液压油管连接有液压泵,液压泵上设有增压杆和锁紧阀,液压油管上设有液压测量表。

  所述压滤固定件为有底的筒体结构的压滤筒,压滤筒的两侧具有固定在支撑杆上的连接耳。

  所述支撑杆的上端具有螺纹,所述连接耳上设有支撑杆穿孔,支撑杆上位于连接耳的两个侧面均具有调节螺母。

  所述污泥生物质脱水器为立式结构,所述支撑杆竖直设置在底座上,所述液压缸的活塞杆竖直设置,所述压滤筒底面的内侧向下设置,压滤筒底面的内侧面构成所述压滤面,所述压滤板的尺寸小于压滤筒的内径。

  所述压滤板上设有滤液孔。

  所述液压缸的活塞杆顶端还设有滤液收集桶,所述压滤板设置在滤液收集桶的上部,滤液收集桶的外壁面与所述压滤筒的内壁面滑动配合。

  所述滤液收集桶上部的端面上设有环形台阶面,所述压滤板放置在环形台阶面上并与环形台阶面挡止配合。

  所述滤液收集桶的底部位于活塞杆两侧的位置设有辅助把手。

  所述污泥生物质脱水器为卧式结构,所述支撑杆水平设置在底座的一侧上,所述液压缸的活塞杆水平设置,所述压滤筒底面的外侧朝向压滤板,压滤筒底面的外侧面构成所述压滤面。

  所述压滤板为实心板。

  本发明的有益效果是:本发明通过支撑杆将压滤固定件固定,将含水污泥生物质放置在压滤板和压滤固定件的压滤面之间,利用驱动机构驱动压滤板上下移动,将含水污泥生物质中的水分挤压出来。压滤板驱动机构采用用分体式结构,分为带有活塞的液压缸和液压泵两个部分,一方面可以调节压滤时的方向,另一方面也能够保证操作的安全性。增压杆和锁紧阀位于液压泵上,能够保证方便使用者操作的同时实现液压的锁定和解锁。测量液压的压力表安装在液压油管上,可以保证压力稳定测量,根据液压泵上的压力表的读书,经过面积换算得到工作时压滤面上的压力。本发明简单,小巧方便,刚度大,成本较低,能够稳定运行并测量压力。

  优选的,压滤固定件为筒体结构的压滤筒,压滤筒通过连接耳固定在支撑杆上,可通过调节螺母调节压滤筒在支撑杆上的高度位置,以保证不同工作条件下的活塞杆的行程在理想范围,同时也能通过双螺母方式保证装置在承受最大压力时的稳定性。

  优选的,采用立式结构的脱水器,压滤筒底面内侧向下设置,活塞杆向上移动,压滤板和压滤筒底面的内侧面一起将含水污泥生物质中的水分挤压出来。

  优选的,压滤板上设有滤液孔,可使滤液可从滤液孔中流出,便于加快压滤速度,还有利于收集滤液。

  优选的,滤液收集桶可用于收集滤液,滤液收集桶和压滤筒之间滑动配合,一方面可保证压滤过程中部件的顺畅移动,同时由于滤液收集桶和压滤筒之间间隙小和滤液表面张力的存在,减少滤液的泄露,以保证滤液能得到有效的回收,降低对周边环境的破坏。

  优选的,所述压滤板和滤液收集桶之间通过台阶面进行配合连接,以保证压滤过程中压滤板处于稳定,压滤板不会滑落避免对操作人员造成人身伤害。

  优选的,滤液收集桶底部通过螺纹连接两个辅助把手,可以方便手动调整滤液收集桶的位置,并便于滤液收集桶安装和卸载,也有助于工作中多次填装和取出放入装置中的含水污泥生物质生物质。

  优选的,由于立式结构中,由于压滤板水平放置,以及滤出液体自身的粘性作用,静置等待滤液流出所需耗时较长,可以在不需要收集回收滤液的情况下,为加快进程,可采用卧式结构,也就是将活塞杆及支撑杆水平设置,通过更换压滤筒的方向,使污泥生物质与压滤筒底面的外侧面接触,液体直接压出,以此加快液体滤除的进程。
