申请日2018.12.03
公开(公告)日2019.02.22
IPC分类号B01D33/03; B01D33/76; C02F9/02
摘要
本发明公开了一种道路洗扫车收集垃圾的固液分离装置及垃圾污水处理方法，它包括倾倒池、过滤筛、提升绞龙，提升蛟龙为长筒形，倾斜设置在倾倒池内，其下端设置在倾倒池的中下部，过滤筛整体为漏斗形，下端设置有下料口，其漏斗壁设置有滤孔用以滤水，提升绞龙下端设置有朝上的进料口，过滤筛下端下料口与提升绞龙的进料口对接，提升绞龙和过滤筛将倾倒池分成上下层,倾倒池下端设置有排水口与污水处理系统连接，通过该装置对含污水垃圾进行固液分离，固体垃圾装箱处理，污水处理达标循环利用，提高了垃圾收集量，降低了垃圾转运运输成本;装置结构简单，垃圾固液分离处理效率高、易操作、易维护。
权利要求书
1.一种道路洗扫车收集垃圾的固液分离装置，其特征是，它包括倾倒池、过滤筛、提升绞龙，提升蛟龙为长筒形，倾斜设置在倾倒池内，其下端设置在倾倒池的中下部，过滤筛整体为漏斗形，下端设置有下料口，其漏斗壁设置有滤孔用以滤水，提升绞龙下端设置有朝上的进料口，过滤筛下端下料口与提升绞龙的进料口对接，提升绞龙和过滤筛将倾倒池分成上下层,倾倒池下端设置有排水口。
2.根据权利要求1所述的道路洗扫车收集垃圾的固液分离装置，其特征是，过滤筛斗壁设置有一缺口与下料口连通，提升绞龙设置有长方形的进料口，进料口与过滤筛的缺口及下料口边缘固定连接。
3.根据权利要求1所述的道路洗扫车收集垃圾的固液分离装置，其特征是，所述的过滤筛整体为斗状，由前筛板、侧筛板、后筛板组成，前筛板为倒梯形，侧筛板、后筛板为三角形板，前筛板的下缘和两侧的后筛板围成缺口。
4.根据权利要求1所述的道路洗扫车收集垃圾的固液分离装置，其特征是，所述的提升绞龙包括电动机、长筒形绞龙体、螺旋式绞龙绞片，绞龙体倾斜插入倾倒池，绞龙体上方开口，绞龙绞片贯穿绞龙体内腔，绞龙绞片上端通过连接件、减速机与电动机连接，电动机驱动绞龙绞片，将绞龙体内腔固态垃圾提升到绞龙体上端，绞龙体上端下部设置有排渣口Ⅰ排出固态垃圾;绞龙体的下端设置有过水封堵板，过水封堵板靠近绞龙绞片的下端，其板身设置有过水孔。
5.根据权利要求4所述的道路洗扫车收集垃圾的固液分离装置，其特征是，还包括传送绞龙，传送绞龙水平设置在提升绞龙排渣口Ⅰ下方，传送绞龙设置有进渣口，进渣口设置在排渣口Ⅰ的正下方，传送绞龙的端部设置有排渣口Ⅱ，排渣口Ⅱ处设置有固体垃圾储存箱，固体垃圾储存箱设置有开口与排渣口Ⅱ对应。
6.根据权利要求5所述的道路洗扫车收集垃圾的固液分离装置，其特征是，排渣口Ⅰ、排渣口Ⅱ均开口朝下，进渣口及固体垃圾储存箱的开口设置有可活动的封板遮挡开口，整套装置工作时，封板为打开状态。
7.根据权利要求1所述的道路洗扫车收集垃圾的固液分离装置，其特征是，过滤筛与固体垃圾提升绞龙的底部设有振动器。
8.根据权利要求1所述的道路洗扫车收集垃圾的固液分离装置，其特征是，垃圾倾倒池四周设有冲洗管口及喷头，由污水处理系统提供水源进行液体垃圾及於沙污泥等冲刷清理，确保洗扫车垃圾倾倒固液分离池底部清洁。
9.一种利用上述权利要求1-8任一所述的道路洗扫车收集垃圾的固液分离装置的污水处理方法，其特征是，包括以下步骤：
洗扫车通过倾倒平台将混合垃圾倒入斗状过滤筛，振动器及提升绞龙、传送绞龙启动，污水通过过滤筛的滤孔流入倾倒池下层，固体垃圾及部分污水在重力作用下汇入过滤筛中央低端，进入提升绞龙的进料口，部分污水通过过水封堵板过水孔进入倾倒池下层;
提升绞龙将固体垃圾从绞龙体中下端往上提升至排渣口Ⅰ，垃圾进入传送绞龙被送入固体垃圾储存箱进行集中储存，随后被转运出去;
进入倾倒池下层的污水通过排水口负压进入污水处理系统进行处理，处理后的水进入清水箱;
上述处理后的清水用以洗扫车水源补充以及倾倒池内冲洗管口，多余废水也可达标排放。
10.根据权利要求9所述的垃圾污水处理方法，其特征是，污水处理系统中过滤及提升机提升出来的混合垃圾通过转运车投放到固液分离装置进行二次分离处理。
说明书
道路洗扫车收集垃圾的固液分离装置及污水处理方法
技术领域
本发明涉及垃圾处理技术领域，具体为一种道路洗扫车收集的垃圾进行固体、液体分离及水处理设备及处理方法。
背景技术
目前，人们所熟知的道路清扫车分为干式垃圾清扫车及垃圾洗扫车(清扫垃圾时进行喷淋雾化处理)，干式垃圾清扫车清扫作业时容易产生扬尘现象，对环境造成严重破坏，如：扬尘、降低明见度及对人体造成粉尘等伤害;洗扫车因为会对路面进行喷水处理，所以不会造成扬尘现象，但是洗扫车垃圾收集后处理非常麻烦，由于洗扫车容积及承载能力受限，无法奔赴远离城市的填埋场进行倾倒垃圾处理，如果集中暂存某地待后处理的话，由于洗扫车中含有的垃圾(方便袋、树叶、纸销等)含有污水，会对周边环境造成二次污染，垃圾中的污水、渗滤液污染周围地面及地下水源;由于洗扫车固体液体所占比例中液体可达75%以上，春夏秋季易招蚊蝇，而且气味严重污染周边环境，并且清理运输时需其他设备(例如：装载机、自卸运输车、清洗车、吸污车等)，因此对于洗扫车后续垃圾处理费工费力，清运途中污水、渗滤液污染路面现象时有发生。
发明内容
本发明的目的就是要提供一种洗扫车收集垃圾用固液分离装置及垃圾处理方法，对含污水垃圾进行固液分离，固体垃圾装箱处理，污水处理达标循环利用，可根据现场实地情况进行固液处理设备增加及减少调节占用场地面积，减少了垃圾储存箱因固液混装液体占用的空间，大大提高了垃圾收集量，降低了垃圾转运运输成本;污水处理后可循环利用于洗扫车、洒水车等;装置结构简单，垃圾固液分离处理效率高、易操作、易维护。
为实现上述发明目的，本发明所采取的技术方案为：

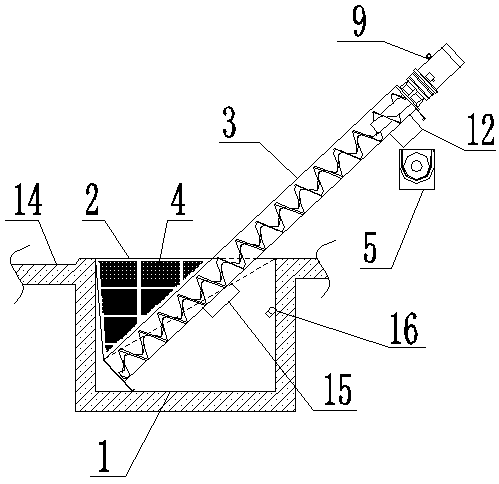

一种洗扫车收集垃圾的固液分离装置，它包括倾倒池、过滤筛、提升绞龙，提升蛟龙为长筒形，倾斜设置在倾倒池内，其下端设置在倾倒池的中下部，过滤筛整体为漏斗形，下端设置有下料口，其漏斗壁设置有滤孔用以滤水，提升绞龙下端设置有朝上的进料口，过滤筛下端下料口与提升绞龙的进料口对接，提升绞龙和过滤筛将倾倒池分成上下层,倾倒池下端设置有排水口。
进一步地，过滤筛斗壁设置有一缺口与下料口连通，提升绞龙设置有长方形的进料口，进料口与过滤筛的缺口及下料口边缘固定连接。
所述的倾倒池为长方形坑基，坑基壁设置隔水层，所述的过滤筛整体为斗状，由前筛板、侧筛板、后筛板组成，前筛板为倒梯形，侧筛板、后筛板为三角形板，前筛板的下缘和两侧的后筛板围成缺口。所述的前筛板遮挡住倾倒池的前上沿，侧筛板遮挡住倾倒池的两个侧上沿。
所述的提升绞龙包括电动机、长筒形绞龙体、螺旋式绞龙绞片，绞龙体倾斜插入倾倒池，绞龙体上方开口，绞龙绞片贯穿绞龙体内腔，绞龙绞片上端通过连接件、减速机与电动机连接，电动机驱动绞龙绞片，将绞龙体内腔固态垃圾提升到绞龙体上端，绞龙体上端下部设置有排渣口Ⅰ排出固态垃圾;绞龙体的下端设置有过水封堵板，过水封堵板靠近绞龙绞片的下端，其板身设置有过水孔。
所述的过滤筛的缺口由提升绞龙封堵，混合垃圾进入过滤筛后，在重力作用下，沿过滤筛向底端缺口处汇集，污水会通过滤孔以及绞龙体的过水封堵板流入倾倒池的下层，固体垃圾会汇入提升绞龙下端进入绞龙体内腔，由绞龙绞片提升至提升绞龙上端排出。
该装置还包括传送绞龙，传送绞龙水平或略倾斜设置在提升绞龙排渣口Ⅰ下方，传送绞龙设置有进渣口，进渣口设置在排渣口Ⅰ的正下方，传送绞龙的端部设置有排渣口Ⅱ，排渣口Ⅱ处设置有固体垃圾储存箱，固体垃圾储存箱设置有开口与排渣口Ⅱ对应。
排渣口Ⅰ、排渣口Ⅱ均开口朝下，进渣口及固体垃圾储存箱的开口设置有可活动的封板遮挡开口，整套装置工作时，封板为打开状态。
根据实际需要，可设置多个洗扫车收集垃圾的固液分离装置，排成一排，同样的传送绞龙设置多个进渣口与固液分离装置的排渣口Ⅰ对应，所述的传送绞龙结构与提升绞龙相似，均包括电动机、长筒形绞龙体、螺旋式绞龙绞片。
过滤筛与固体垃圾提升绞龙的底部设有振动器，防止固体垃圾堵塞过滤筛，垃圾倾倒池四周设有冲洗管口及喷头，由污水处理系统提供水源进行液体垃圾及於沙污泥等冲刷清理，确保洗扫车垃圾倾倒固液分离池底部清洁，对调节池及沉淀池等内提取的固体垃圾可直接倒入垃圾固液分离池内进行固液分离处理。
所述的固体垃圾储存箱，用以储存分离后的固体垃圾，为垃圾中转机构，采用现有的垃圾储存箱即可，其由垃圾储存箱、拉装架、上车导向轨、密封条、后门锁紧机构、后门(后封盖)、开口组成，垃圾储存箱移动机构是由液压站、液压油缸、轨道等组成。
倾倒池的排水口通过水管与污水处理系统连接，进行污水处理。
污水处理系统包括依次连接的调节池(内设提升机)、沉淀池(内设提升机)、污水泵、石英砂过滤器、活性炭滤器、保安过滤器、超滤组、清水箱、清水泵。
一种利用上述固液分离装置的洗扫车收集垃圾水处理方法：它包括以下步骤：
洗扫车通过倾倒平台将混合垃圾倒入斗状过滤筛，振动器及提升绞龙、传送绞龙启动，污水通过过滤筛的滤孔流入倾倒池下层，固体垃圾及部分污水在重力作用下汇入过滤筛中央低端，进入提升绞龙的进料口，部分污水通过过水封堵板过水孔进入倾倒池下层;
提升绞龙将固体垃圾从绞龙体中下端往上提升至排渣口Ⅰ，垃圾进入传送绞龙被送入固体垃圾储存箱进行集中储存，随后被转运出去;
进入倾倒池下层的污水通过排水口负压进入污水处理系统进行处理，处理后的水进入清水箱。
上述处理后的清水用以洗扫车水源补充以及倾倒池内冲洗管口，多余废水也可达标排放。
污水处理系统中过滤及提升机提升出来的混合垃圾通过转运车投放到固液分离装置进行二次分离处理。
该洗扫车收集垃圾处理方法及装置可形成多个城市网点均布在城市版图上，洗扫车完成一个工作周期后，可就近选取处理点进行垃圾转移及水源补充。
本发明的有益效果为：
通过本发明的固液分离装置，可有效的将洗扫车垃圾进行固液分离，根据现场实地情况进行固液处理设备增加及减少调节占用场地面积，减少了垃圾储存箱因固液混装液体占用的空间，大大提高了垃圾收集量，降低了垃圾转运运输成本;污水则现场进行污水处理达标排放或洗扫车、洒水车等再利用处理，该装置结构简单，垃圾固液分离处理效率高、易操作、易维护;以该装置为基础的垃圾处理方法有效地提供了一种洗扫车的中转点，极大地提高了洗扫车的工作效率及运营成本，响应国家节能减排政策。
