申请日2018.10.08
公开(公告)日2019.02.01
IPC分类号F23G7/00; C02F11/13
摘要
本发明涉及一种干化焚烧机，尤其涉及一种市政污泥干化焚烧机。因此，本发明的技术问题为：提供一种能够快速的将污泥干化并全面的进行焚烧的市政污泥干化焚烧机。一种市政污泥干化焚烧机，包括有干化框、横板、隔板、弧形加热板、长条加热板、下料斗、支杆、滑轨、滑块、横杆、长条挡块等;隔板的左右两侧上部均连接有干化框，干化框和隔板的顶端之间连接有横板，左右两侧干化框的内底部均连接有弧形加热板，隔板的左右两侧上部均连接有长条加热板。本发明通过下料斗将需要干化的污泥放入左右两侧的干化框内，随后用户启动弧形加热板和长条加热板，对左右两侧干化框内的污泥进行干化;通过滑动左右两侧的滑块相离移动，使干化后的污泥掉落到下方容器内。
权利要求书
1.一种市政污泥干化焚烧机，包括有干化框、横板、隔板、弧形加热板、长条加热板和下料斗，隔板的左右两侧上部均连接有干化框，干化框和隔板的顶端之间连接有横板，左右两侧干化框的内底部均连接有弧形加热板，隔板的左右两侧上部均连接有长条加热板，弧形加热板位于干化框内，左右两侧干化框的底部均开有通孔，横板的左右两部均连接有下料斗，其特征是：还包括有支杆、滑轨、滑块、横杆、长条挡块、卡块、连接杆、插杆和小挡块，左侧两侧的干化框的底部均连接有支杆，支杆的底端连接有滑轨，滑轨上滑动式连接有滑块，左侧滑块的右侧下部与右侧滑块的左侧下部均连接有横杆，左侧横杆的右部和右侧横杆的左部均连接有长条挡块，左侧长条挡块的右端与右侧长条挡块的左端均连接有卡块，隔板的左右两侧中部均开有卡槽，卡块与卡槽配合，左右两侧干化框的底部均连接有连接杆，连接杆位于支杆的上方，连接杆的底部连接有插杆，左侧滑轨的左端与右侧滑轨的右端均连接有小挡块。
2.按照权利要求1所述的一种市政污泥干化焚烧机，其特征是：还包括有左铁管、右铁管、U形杆、挡板、固定杆、弹簧、夹块、圆头杆和塞子，隔板的左右两侧下部分别连接有左铁管和右铁管，左铁管和右铁管上均开有多个小孔，隔板的底部左右两侧均开有凹槽，左铁管的左侧下部与右铁管的右侧下部均连接有U形杆，U形杆的内侧放置有挡板，挡板位于凹槽内，左右两侧的挡板与左铁管和右铁管的底端接触，左铁管的左部与右铁管的右部均连接有多个固定杆，固定杆上开有多个放置孔，放置孔左右两侧的固定杆上均连接有圆头杆，圆头杆的内侧连接有弹簧，弹簧的内端连接有夹块，左右两侧的夹块配合，左右两侧的下料斗内均设有塞子。
说明书
一种市政污泥干化焚烧机
技术领域
本发明涉及一种干化焚烧机，尤其涉及一种市政污泥干化焚烧机。
背景技术
市政污泥中含有大量细菌、病毒、虫卵、重金属等各种杂质。需要对市政污泥进行无害化处理，现有技术中用的无害化处理是将市政污泥脱水干化后直接焚烧，处理过程中的有机物焚烧容易生成二恶英，不仅市政污泥净化效果不好，对环境造成的污染大，而且不能快速的将污泥进行干化和全面的焚烧。
发明内容
为了克服市政污泥净化效果不好，对环境造成的污染大，而且不能快速的将污泥进行干化和全面的焚烧的缺点，因此，本发明的技术问题为：提供一种能够快速的将污泥干化并全面的进行焚烧的市政污泥干化焚烧机。

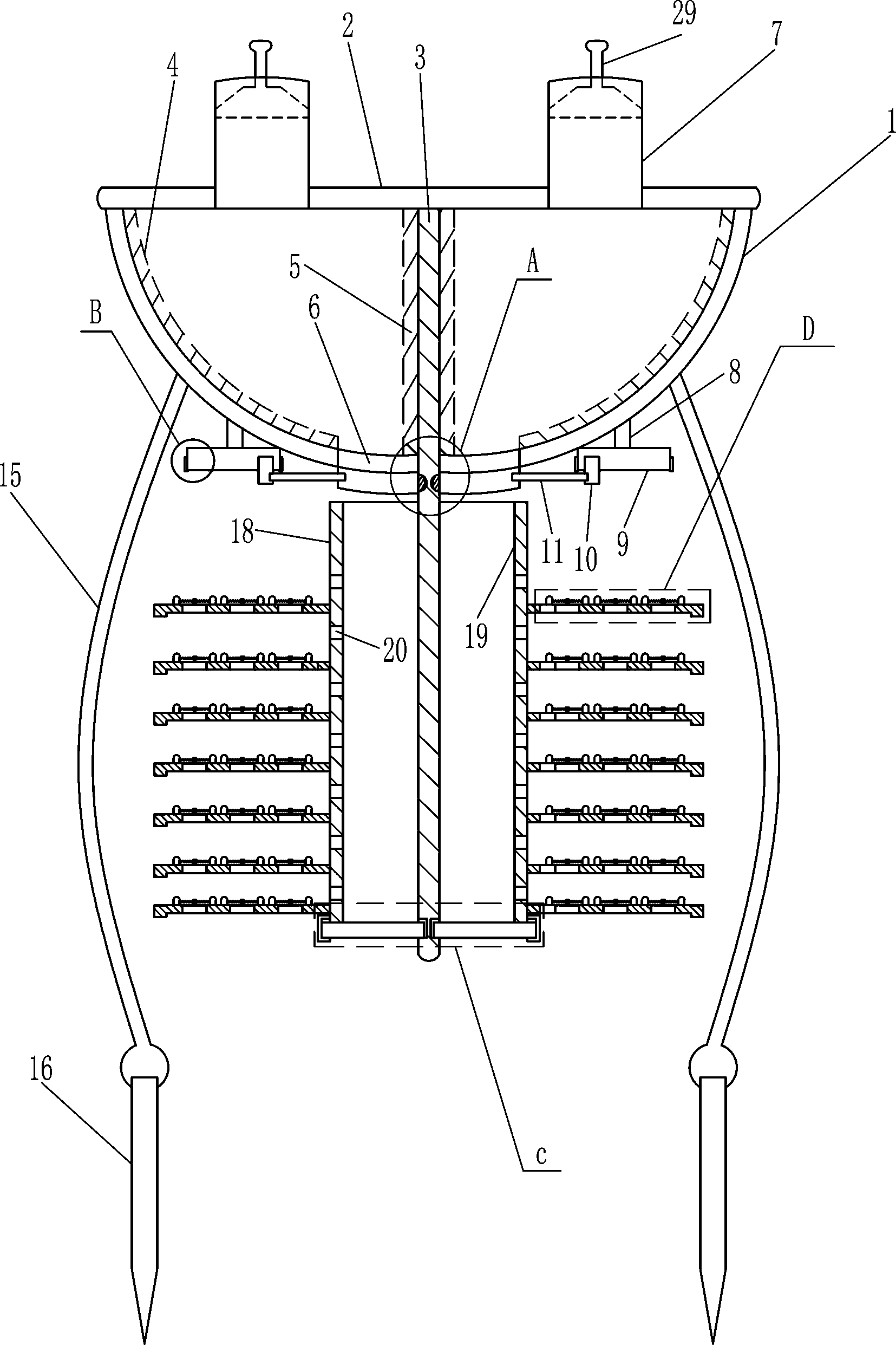

一种市政污泥干化焚烧机，包括有干化框、横板、隔板、弧形加热板、长条加热板、下料斗、支杆、滑轨、滑块、横杆、长条挡块、卡块、连接杆、插杆和小挡块，隔板的左右两侧上部均连接有干化框，干化框和隔板的顶端之间连接有横板，左右两侧干化框的内底部均连接有弧形加热板，隔板的左右两侧上部均连接有长条加热板，弧形加热板位于干化框内，左右两侧干化框的底部均开有通孔，横板的左右两部均连接有下料斗，左侧两侧的干化框的底部均连接有支杆，支杆的底端连接有滑轨，滑轨上滑动式连接有滑块，左侧滑块的右侧下部与右侧滑块的左侧下部均连接有横杆，左侧横杆的右部和右侧横杆的左部均连接有长条挡块，左侧长条挡块的右端与右侧长条挡块的左端均连接有卡块，隔板的左右两侧中部均开有卡槽，卡块与卡槽配合，左右两侧干化框的底部均连接有连接杆，连接杆位于支杆的上方，连接杆的底部连接有插杆，左侧滑轨的左端与右侧滑轨的右端均连接有小挡块。
在本发明一个较佳实施例中，还包括有左铁管、右铁管、U形杆、挡板、固定杆、弹簧、夹块、圆头杆和塞子，隔板的左右两侧下部分别连接有左铁管和右铁管，左铁管和右铁管上均开有多个小孔，隔板的底部左右两侧均开有凹槽，左铁管的左侧下部与右铁管的右侧下部均连接有U形杆，U形杆的内侧放置有挡板，挡板位于凹槽内，左右两侧的挡板与左铁管和右铁管的底端接触，左铁管的左部与右铁管的右部均连接有多个固定杆，固定杆上开有多个放置孔，放置孔左右两侧的固定杆上均连接有圆头杆，圆头杆的内侧连接有弹簧，弹簧的内端连接有夹块，左右两侧的夹块配合，左右两侧的下料斗内均设有塞子。
当需要使用本发明时，用户通过左右两侧的插杆将本发明插入泥土内，然后用户通过左右两侧的下料斗将需要干化的污泥放入左右两侧的干化框内，随后用户启动弧形加热板和长条加热板，使得左右两侧干化框内的温度升高，将左右两侧干化框内的污泥中的水份蒸发，当左右两侧干化框内的污泥蒸发到适当程度后关闭弧形加热板和长条加热板，随后用户先在干化框的下方放置好容器，然后用户滑动左右两侧的滑块相离移动，左右两侧滑块相离移动带动左右两侧的横杆相离移动，左右两侧的横杆相离移动带动长条挡块相离移动，使得左右两侧的卡块脱离左右两侧的卡槽，从而打开左右两侧的通孔，小挡块起限位作用，此时左右两侧干化框内被干化的污泥从左右两侧的通孔掉落至下方容器内，对干化后的污泥进行收集，当干化后的污泥收集完成后，用户滑动左右两侧的滑块相向移动，左右两侧的滑块相向移动带动左右两侧的横杆相向移动，左右两侧的横杆相向移动带动长条挡块相向移动，使得左右两侧的卡块卡入左右两侧的卡槽，使得左右两侧的长条挡块挡住左右两侧的通孔，随后用户将弧形加热板和长条加热板关闭，如此能够将污泥中的水份蒸发，更好进行处理。
干化后的污泥分别从左右两侧的通孔掉落至左铁管和右铁管内，此时用户外向拉动左右两侧的夹块，使得左右两侧的夹块分离，左右两侧的弹簧被压缩，随后另一个用户将两个喷枪放置在左右两侧与其相对应的放置孔内，用户停止拉动左右两侧的夹块，在左右两侧弹簧的作用下，左右两侧的夹块复位，将喷枪夹紧固定，然后用户在左铁管和右铁管的下方放置好容器，此时用户同时启动左右两侧的喷枪对左铁管和右铁管内的干化污泥进行焚烧，用户可以将左右两侧的喷枪调节喷枪到左右两侧任意一个放置孔内，左右两侧的喷枪离左铁管和右铁管的距离越近，左右两侧的喷枪喷的干化污泥的面积越大，左右两侧的喷枪离左铁管和右铁管的距离越远，左右两侧的喷枪喷的干化污泥的面积越小，如此调节左右两侧的喷枪的位置可以使得干化污泥焚烧的更全面，当干化污泥焚烧到适当程度后，用户将左右两侧的挡板向后移动，使得左右两侧的挡板脱离凹槽，如此左铁管和右铁管内被焚烧的污泥掉落至下方容器内，当焚烧的污泥全部收集后，用户向前移动左右两侧的挡板，使左右两侧的挡板进入左右两侧的凹槽内，随后用户关闭左右两侧的喷枪，再向外拉动左右两侧的夹块，使得左右两侧的夹块分离，左右两侧的弹簧被压缩，随后另一个用户将左右两侧的喷枪在左右两侧与其相对应的放置孔内取出，用户停止拉动左右两侧的夹块，在左右两侧弹簧的作用下，左右两侧的夹块复位，用塞子堵住左右两侧的下料斗可以在启动弧形加热板和长条加热板进行污泥干化时，左右两侧干化框内的热量不会从下料斗排出，使得污泥干化的更快，当需要通过下料斗将需要干化的污泥倒入左右两侧的干化框内时，将塞子拔出即可，在干化时塞回左右两侧下料斗内即可，如此能够将干化后的污泥快速全面的进行焚烧。
与现有技术相比，本发明具有以下优点：本发明通过下料斗将需要干化的污泥放入左右两侧的干化框内，随后用户启动弧形加热板和长条加热板，对左右两侧干化框内的污泥进行干化;通过滑动左右两侧的滑块相离移动，使干化后的污泥掉落到下方容器内;用户可以将左右两侧的喷枪调节到左右两侧任意一个放置孔内，对干化进行全面的焚烧，塞子能使污泥干化的更快，如此能够快速的将污泥干化并全面的进行焚烧。
