申请日2018.11.30
公开(公告)日2019.01.25
IPC分类号C02F9/02; F03B13/00
摘要
本发明涉及一种废水利用装置，更具体的说是一种废水处理再利用发电装置，包括废水处理箱机构、升降滤网机构、旋转活性炭箱机构、发电机构，装置能够锁紧进水管，装置能够对废水进行过滤净化，装置能够把滤网拉出装置外进行清洗更换，装置能够利用活性炭吸附净水，装置能够比较方便的拆卸活性炭箱，装置能够进行发电，装置能够保证较长时间的使用年限，升降滤网机构与废水处理箱机构的连接方式为螺栓连接，旋转活性炭箱机构与升降滤网机构的连接方式为螺栓连接，旋转活性炭箱机构与废水处理箱机构相连，旋转活性炭箱机构与废水处理箱机构的连接方式为轴承连接，发电机构与废水处理箱机构的连接方式为焊接。
权利要求书

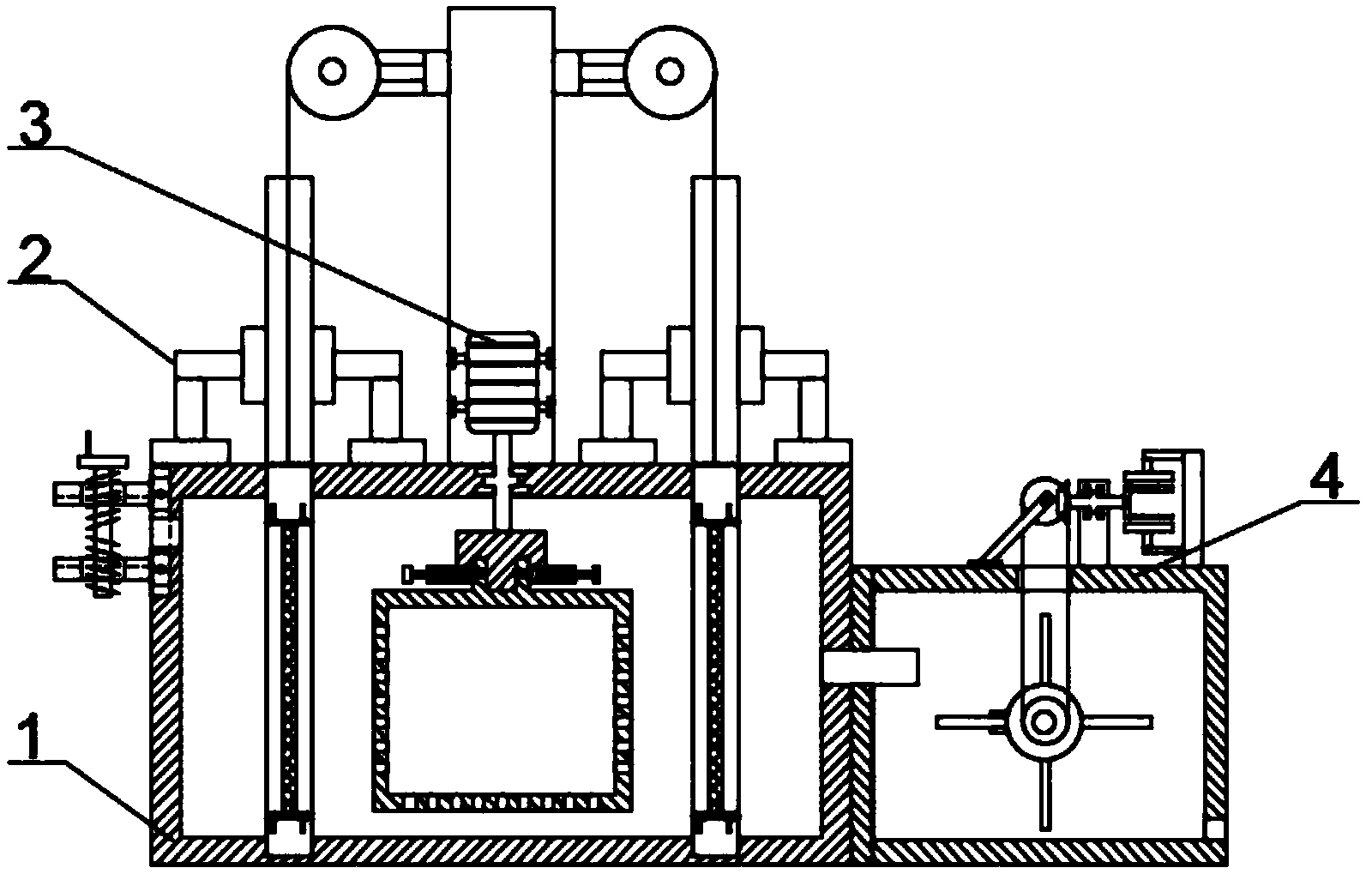

1.一种废水处理再利用发电装置，包括废水处理箱机构(1)、升降滤网机构(2)、旋转活性炭箱机构(3)、发电机构(4)，其特征在于：废水处理箱机构(1)包括水箱本体(1-1)、升降滤网板卡槽(1-2)、进水口(1-3)、进水管夹紧机构(1-4)、升降滤网板通过孔(1-5)、轴承座(1-6)、出水管(1-7)，升降滤网板卡槽(1-2)开在水箱本体(1-1)内侧底板上，进水口(1-3)开在水箱本体(1-1)的左侧板上，进水管夹紧机构(1-4)与水箱本体(1-1)相连，进水管夹紧机构(1-4)与水箱本体(1-1)的连接方式为螺栓连接，升降滤网板通过孔(1-5)开在水箱本体(1-1)的顶板上，轴承座(1-6)与水箱本体(1-1)相连，轴承座(1-6)与水箱本体(1-1)的连接方式为螺栓连接;
进水管夹紧机构(1-4)包括夹紧座(1-4-1)、内螺旋(1-4-2)、驱动螺旋机构(1-4-3)、滑块(1-4-4)、滑轨(1-4-5)，内螺旋(1-4-2)攻在夹紧座(1-4-1)内部，驱动螺旋机构(1-4-3)与内螺旋(1-4-2)相连，驱动螺旋机构(1-4-3)与内螺旋(1-4-2)的连接方式为啮合，夹紧座(1-4-1)与滑块(1-4-4)相连，夹紧座(1-4-1)与滑块(1-4-4)的连接方式为焊接，滑块(1-4-4)设置在滑轨(1-4-5)的内部，滑块(1-4-4)与滑轨(1-4-5)的配合方式为间隙配合;
驱动螺旋机构(1-4-3)包括驱动手柄(1-4-3-1)、驱动手盘(1-4-3-2)、双向螺旋杆(1-4-3-3)，驱动手柄(1-4-3-1)与驱动手盘(1-4-3-2)相连，驱动手柄(1-4-3-1)与驱动手盘(1-4-3-2)的连接方式为焊接，驱动收盘(1-4-3-2)位于双向螺旋杆(1-4-3-3)的上方，驱动手盘(1-4-3-2)与双向螺旋杆(1-4-3-3)的连接方式为焊接;
升降滤网机构(2)包括升降滤网板(2-1)、滤网(2-2)、升降滤网板滑轨机构(2-3)、钢丝绳(2-4)、升降驱动盘(2-5)、升降驱动电机轴(2-6)、升降电机(2-7)、中间支撑(2-8)，滤网(2-2)与升降滤网板(2-1)相连，滤网(2-2)与升降滤网板(2-1)的连接方式为螺栓连接，升降滤网板(2-1)与升降滤网板滑轨机构(2-3)相配合，升降滤网板(2-1)与升降滤网板滑轨机构(2-3)的配合方式为间隙配合，钢丝绳(2-4)位于升降滤网板(2-1)的上方，钢丝绳(2-4)与升降滤网板(2-1)的连接方式为焊接，钢丝绳(2-4)与升降驱动盘(2-5)相连，钢丝绳(2-4)与升降驱动盘(2-5)的连接方式为部分焊接、部分挠性连接，升降驱动盘(2-5)与升降驱动电机轴(2-6)相连，升降驱动盘(2-5)与升降驱动电机轴(2-6)的连接方式为胀套连接，升降驱动电机轴(2-6)设置在升降电机(2-7)的内部，升降驱动电机轴(2-6)与升降电机(2-7)的连接方式为轴承连接，升降电机(2-7)与中间支撑(2-8)相连，升降电机(2-7)与中间支撑(2-8)的连接方式为螺栓连接;
升降滤网板滑轨机构(2-3)包括升降滤网板滑轨支撑(2-3-1)、升降滤网板滑轨本体(2-3-2)，升降滤网板滑轨支撑(2-3-1)与升降滤网板滑轨本体(2-3-2)相连，升降滤网板滑轨支撑(2-3-1)与升降滤网板滑轨本体(2-3-2)的连接方式为螺栓连接;
旋转活性炭箱机构(3)包括活性炭箱本体(3-1)、水孔(3-2)、锁紧机构(3-3)、锁紧孔(3-4)、中间座(3-5)、旋转轴(3-6)、旋转电机(3-7)，水孔(3-2)开在活性炭箱本体(3-1)上，锁紧机构(3-3)与中间座(3-5)相连，锁紧机构(3-3)与中间座(3-5)的连接方式为焊接，锁紧孔(3-4)开在活性炭箱本体(3-1)上，锁紧机构(3-3)与锁紧孔(3-4)相配合，锁紧机构(3-3)与锁紧孔(3-4)的配合方式为间隙配合，旋转轴(3-6)位于中间座(3-5)的上方，旋转轴(3-6)与中间座(3-5)的连接方式为胀套连接，旋转轴(3-6)设置在旋转电机(3-7)的内部，旋转轴(3-6)与旋转电机(3-7)的连接方式为轴承连接;
锁紧机构(3-3)包括拉座(3-3-1)、锁紧杆(3-3-2)、锁壳(3-3-3)、复位弹簧(3-3-4)、中间连接弹簧座(3-3-5)，拉座(3-3-1)与锁紧杆(3-3-2)相连，拉座(3-3-1)与锁紧杆(3-3-2)的连接方式为焊接，锁紧杆(3-3-2)与中间连接弹簧座(3-3-5)相连，锁紧杆(3-3-2)与中间连接弹簧座(3-3-5)的连接方式为焊接，中间连接弹簧座(3-3-5)设置在锁壳(3-3-3)的内部，中间连接弹簧座(3-3-5)与锁壳(3-3-3)的配合方式为间隙配合，复位弹簧(3-3-4)与锁壳(3-3-3)相连，复位弹簧(3-3-4)与锁壳(3-3-3)的连接方式为焊接，复位弹簧(3-3-4)与中间连接弹簧座(3-3-5)相连，复位弹簧(3-3-4)与中间连接弹簧座(3-3-5)的连接方式为焊接;
发电机构(4)包括发电水槽(4-1)、叶轮机构(4-2)、进水管焊接孔(4-3)、皮带出口(4-4)、中间转接轮(4-5)、发电机构(4-6)、泄水口(4-7)，叶轮机构(4-2)设置在发电水槽(4-1)的内部，叶轮机构(4-2)与发电水槽(4-1)的连接方式为轴承连接，进水管焊接孔(4-3)开在发电水槽(4-1)上，皮带出口(4-4)开在发电水槽(4-1)的顶板上，中间转接轮(4-5)位于发电水槽(4-1)的上方，中间转接轮(4-5)与发电水槽(4-1)的连接方式为螺栓连接，中间转接轮(4-5)与发电机构(4-6)的连接方式为啮合，发电机构(4-6)位于发电水槽(4-1)的上方，发电机构(4-6)与发电水槽(4-1)的连接方式为螺栓连接，泄水口(4-7)开在发电水槽(4-1)的右侧板上;
叶轮机构(4-2)包括叶片(4-2-1)、叶轮(4-2-2)、皮带轮(4-2-3)、连接轴A(4-2-4)，叶片(4-2-1)与叶轮(4-2-2)的连接方式为焊接，叶轮(4-2-2)与皮带轮(4-2-3)的连接方式为焊接，皮带轮(4-2-3)与连接轴A(4-2-4)的连接方式为键连接;
中间转接轮(4-5)包括中间转接轮支架(4-5-1)、中间转接轮固定轴(4-5-2)、中间转接轮本体(4-5-3)，中间转接轮支架(4-5-1)与中间转接轮固定轴(4-5-2)相连，中间转接轮支架(4-5-1)与中间转接轮固定轴(4-5-2)的连接方式为轴承连接，中间转接轮固定轴(4-5-2)与中间转接轮本体(4-5-3)相连，中间转接轮固定轴(4-5-2)与中间转接轮本体(4-5-3)的连接方式为焊接;
发电机构(4-6)包括锥齿轮(4-6-1)、锥齿轮轴(4-6-2)、轴承座A(4-6-3)、线圈(4-6-4)、永磁铁(4-6-5)、永磁铁支架(4-6-6)，锥齿轮(4-6-1)与锥齿轮轴(4-6-2)的连接方式为胀套连接，锥齿轮轴(4-6-2)与轴承座A(4-6-3)的连接方式为轴承连接，线圈(4-6-4)与锥齿轮轴(4-6-2)的连接方式为焊接，永磁铁(4-6-5)与永磁铁支架(4-6-6)的配合方式为过盈配合;
升降滤网机构(2)位于废水处理箱机构(1)的上方，升降滤网机构(2)与废水处理箱机构(1)的连接方式为螺栓连接，旋转活性炭箱机构(3)与升降滤网机构(2)相连，旋转活性炭箱机构(3)与升降滤网机构(2)的连接方式为螺栓连接，旋转活性炭箱机构(3)与废水处理箱机构(1)相连，旋转活性炭箱机构(3)与废水处理箱机构(1)的连接方式为轴承连接，发电机构(4)与废水处理箱机构(1)相连，发电机构(4)与废水处理箱机构(1)的连接方式为焊接。
2.根据权利要求1所述的一种废水处理再利用发电装置，其特征在于：所述的水箱本体(1-1)、活性炭箱本体(3-1)、发电水槽(4-1)的材料为不锈钢。
3.根据权利要求1所述的一种废水处理再利用发电装置，其特征在于：所述的双向螺旋杆(1-4-3-3)的材料为40Cr。
4.根据权利要求1所述的一种废水处理再利用发电装置，其特征在于：所述的复位弹簧(3-3-4)的材料为高碳钢。
说明书
一种废水处理再利用发电装置
技术领域
本发明涉及一种废水利用装置，更具体的说是一种废水处理再利用发电装置。
背景技术
随着社会进步，人们生活品质的提高，人们各项生活需求产生的废水也越来越多，废水的处理和利用就显得十分重要，因为水资源对于人类来讲是必须的，传统的污水处理都没有再对废水进行再利用，水在流动的过程中产生的能量都被浪费掉了，所以设计了这种废水处理再利用发电装置。
发明内容
本发明主要解决的技术问题是提供一种废水处理再利用发电装置，装置能够锁紧进水管，装置能够对废水进行过滤净化，装置能够把滤网拉出装置外进行清洗更换，装置能够利用活性炭吸附净水，装置能够比较方便的拆卸活性炭箱，装置能够进行发电，装置能够保证较长时间的使用年限。
为解决上述技术问题，本发明涉及一种废水利用装置，更具体的说是一种废水处理再利用发电装置，包括废水处理箱机构、升降滤网机构、旋转活性炭箱机构、发电机构，装置能够锁紧进水管，装置能够对废水进行过滤净化，装置能够把滤网拉出装置外进行清洗更换，装置能够利用活性炭吸附净水，装置能够比较方便的拆卸活性炭箱，装置能够进行发电，装置能够保证较长时间的使用年限。
废水处理箱机构包括水箱本体、升降滤网板卡槽、进水口、进水管夹紧机构、升降滤网板通过孔、轴承座、出水管，升降滤网板卡槽开在水箱本体内侧底板上，进水口开在水箱本体的左侧板上，进水管夹紧机构与水箱本体相连，进水管夹紧机构与水箱本体的连接方式为螺栓连接，升降滤网板通过孔开在水箱本体的顶板上，轴承座与水箱本体相连，轴承座与水箱本体的连接方式为螺栓连接;
进水管夹紧机构包括夹紧座、内螺旋、驱动螺旋机构、滑块、滑轨，内螺旋攻在夹紧座内部，驱动螺旋机构与内螺旋相连，驱动螺旋机构与内螺旋的连接方式为啮合，夹紧座与滑块相连，夹紧座与滑块的连接方式为焊接，滑块设置在滑轨的内部，滑块与滑轨的配合方式为间隙配合;
驱动螺旋机构包括驱动手柄、驱动手盘、双向螺旋杆，驱动手柄与驱动手盘相连，驱动手柄与驱动手盘的连接方式为焊接，驱动收盘位于双向螺旋杆的上方，驱动手盘与双向螺旋杆的连接方式为焊接;
升降滤网机构包括升降滤网板、滤网、升降滤网板滑轨机构、钢丝绳、升降驱动盘、升降驱动电机轴、升降电机、中间支撑，滤网与升降滤网板相连，滤网与升降滤网板的连接方式为螺栓连接，升降滤网板与升降滤网板滑轨机构相配合，升降滤网板与升降滤网板滑轨机构的配合方式为间隙配合，钢丝绳位于升降滤网板的上方，钢丝绳与升降滤网板的连接方式为焊接，钢丝绳与升降驱动盘相连，钢丝绳与升降驱动盘的连接方式为部分焊接、部分挠性连接，升降驱动盘与升降驱动电机轴相连，升降驱动盘与升降驱动电机轴的连接方式为胀套连接，升降驱动电机轴设置在升降电机的内部，升降驱动电机轴与升降电机的连接方式为轴承连接，升降电机与中间支撑相连，升降电机与中间支撑的连接方式为螺栓连接;
升降滤网板滑轨机构包括升降滤网板滑轨支撑、升降滤网板滑轨本体，升降滤网板滑轨支撑与升降滤网板滑轨本体相连，升降滤网板滑轨支撑与升降滤网板滑轨本体的连接方式为螺栓连接;
旋转活性炭箱机构包括活性炭箱本体、水孔、锁紧机构、锁紧孔、中间座、旋转轴、旋转电机，水孔开在活性炭箱本体上，锁紧机构与中间座相连，锁紧机构与中间座的连接方式为焊接，锁紧孔开在活性炭箱本体上，锁紧机构与锁紧孔相配合，锁紧机构与锁紧孔的配合方式为间隙配合，旋转轴位于中间座的上方，旋转轴与中间座的连接方式为胀套连接，旋转轴设置在旋转电机的内部，旋转轴与旋转电机的连接方式为轴承连接;
锁紧机构包括拉座、锁紧杆、锁壳、复位弹簧、中间连接弹簧座，拉座与锁紧杆相连，拉座与锁紧杆的连接方式为焊接，锁紧杆与中间连接弹簧座相连，锁紧杆与中间连接弹簧座的连接方式为焊接，中间连接弹簧座设置在锁壳的内部，中间连接弹簧座与锁壳的配合方式为间隙配合，复位弹簧与锁壳相连，复位弹簧与锁壳的连接方式为焊接，复位弹簧与中间连接弹簧座相连，复位弹簧与中间连接弹簧座的连接方式为焊接;
发电机构包括发电水槽、叶轮机构、进水管焊接孔、皮带出口、中间转接轮、发电机构、泄水口，叶轮机构设置在发电水槽的内部，叶轮机构与发电水槽的连接方式为轴承连接，进水管焊接孔开在发电水槽上，皮带出口开在发电水槽的顶板上，中间转接轮位于发电水槽的上方，中间转接轮与发电水槽的连接方式为螺栓连接，中间转接轮与发电机构的连接方式为啮合，发电机构位于发电水槽的上方，发电机构与发电水槽的连接方式为螺栓连接，泄水口开在发电水槽的右侧板上;
叶轮机构包括叶片、叶轮、皮带轮、连接轴A，叶片与叶轮的连接方式为焊接，叶轮与皮带轮的连接方式为焊接，皮带轮与连接轴A的连接方式为键连接;
中间转接轮包括中间转接轮支架、中间转接轮固定轴、中间转接轮本体，中间转接轮支架与中间转接轮固定轴相连，中间转接轮支架与中间转接轮固定轴的连接方式为轴承连接，中间转接轮固定轴与中间转接轮本体相连，中间转接轮固定轴与中间转接轮本体的连接方式为焊接;
发电机构包括锥齿轮、锥齿轮轴、轴承座A、线圈、永磁铁、永磁铁支架，锥齿轮与锥齿轮轴的连接方式为胀套连接，锥齿轮轴与轴承座A的连接方式为轴承连接，线圈与锥齿轮轴的连接方式为焊接，永磁铁与永磁铁支架的配合方式为过盈配合;
升降滤网机构位于废水处理箱机构的上方，升降滤网机构与废水处理箱机构的连接方式为螺栓连接，旋转活性炭箱机构与升降滤网机构相连，旋转活性炭箱机构与升降滤网机构的连接方式为螺栓连接，旋转活性炭箱机构与废水处理箱机构相连，旋转活性炭箱机构与废水处理箱机构的连接方式为轴承连接，发电机构与废水处理箱机构相连，发电机构与废水处理箱机构的连接方式为焊接。
作为本技术方案的进一步优化，本发明一种废水处理再利用发电装置所述的水箱本体、活性炭箱本体、发电水槽的材料为不锈钢。
作为本技术方案的进一步优化，本发明一种废水处理再利用发电装置所述的双向螺旋杆的材料为40Cr。
作为本技术方案的进一步优化，本发明一种废水处理再利用发电装置所述的复位弹簧的材料为高碳钢。
本发明一种废水处理再利用发电装置的有益效果为：
本发明一种废水处理再利用发电装置，装置能够锁紧进水管，装置能够对废水进行过滤净化，装置能够把滤网拉出装置外进行清洗更换，装置能够利用活性炭吸附净水，装置能够比较方便的拆卸活性炭箱，装置能够进行发电，装置能够保证较长时间的使用年限。
