申请日2017.08.11
公开(公告)日2018.11.13
IPC分类号E03F5/22
摘要
本实用新型提出一种内置耦合污水提升装置，包括箱体、排污阀、浮球液位开关、进水管道、出水管道、潜水排污泵和自动耦合装置;其中，进水管道置于箱体上;出水管道置于箱体上;潜水排污泵通过自动耦合装置设置于箱体内，并且通过管道连接于出水管道;浮球液位开关设置于箱体内部，并且悬挂于箱体内部;排污阀设置于箱体侧面的下端;自动耦合装置包括滑轨、滑动连接件、对接件和吊环;其中，滑轨设置于与潜水排污泵出水口相连接的管道上;潜水排污泵通过滑动连接件与滑轨相连接;潜水排污泵出水口处和管道上均设置有对接件;吊环设置于潜水排污泵上。以解决背景技术中传统的污水提升装置存在排污泵维修困难以及杂质难以清理的问题。
权利要求书

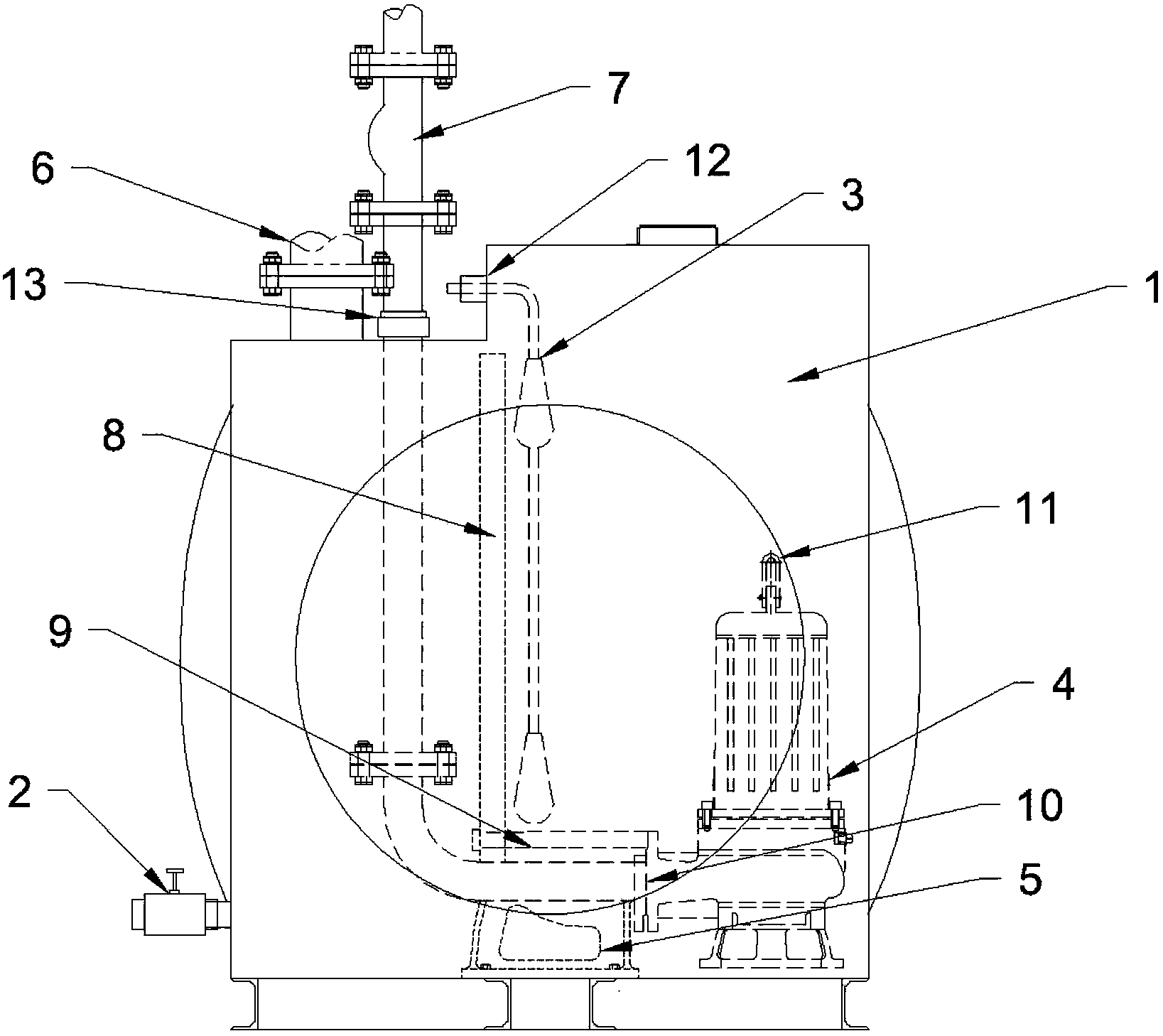

1.一种内置耦合污水提升装置，其特征在于，包括箱体、排污阀、浮球液位开关、进水管道、出水管道、潜水排污泵和自动耦合装置;
其中，所述进水管道置于所述箱体上;所述出水管道置于所述箱体上;所述潜水排污泵通过所述自动耦合装置设置于所述箱体内，并且通过管道连接于所述出水管道;所述浮球液位开关设置于所述箱体内部，并且悬挂于所述箱体内部;所述排污阀设置于所述箱体侧面的下端;
所述自动耦合装置包括滑轨、滑动连接件、对接件和吊环;其中，所述滑轨设置于与所述潜水排污泵出水口相连接的所述管道上;所述潜水排污泵通过所述滑动连接件与所述滑轨相连接;所述潜水排污泵出水口处和所述管道上均设置有所述对接件;所述吊环设置于所述潜水排污泵上。
2.根据权利要求1所述的内置耦合污水提升装置，其特征在于，所述出水管道上设置有球形止回阀。
3.根据权利要求1所述的内置耦合污水提升装置，其特征在于，所述出水管道与所述箱体的连接处设置有管口密封组件。
4.根据权利要求1所述的内置耦合污水 提升装置，其特征在于，所述浮球液位开关与所述箱体的连接处设置有电缆密封组件。
5.根据权利要求1所述的内置耦合污水提升装置，其特征在于，所述出水管道和进水管道上均设置有闸阀。
说明书
一种内置耦合污水提升装置
技术领域
本实用涉及污水提升装置领域，尤其是一种内置耦合污水提升装置。
背景技术
目前，地下车站、隧道等地下场所已经尝试采用污水提升装置对污水进行收集、提升并排放到污水管网中。
污水提升装置主要包括集水箱和排污泵。由于生活污水量较多，污水提升装置的集水箱存储量有限，经常需要频繁启动排污泵进行排污，导致排污泵非常容易损坏，因此排污泵需要经常维修。但是传统的排污泵通过连接件固定于水箱底部，对于大型的排污装置来说，排污泵的拆卸维修特别繁琐，极其不方便。另外，污水中往往存在着很多的固体杂质，排污泵排污不完全，容易导致固体杂质沉淀在水箱底部，难以清理，产生异味。
实用新型内容
本实用新型的目的在于提出一种内置耦合污水提升装置，以解决背景技术中传统的污水提升装置存在排污泵维修困难以及杂质难以清理的问题。
为实现上述目的，本实用新型提出一种内置耦合污水提升装置，包括箱体、排污阀、浮球液位开关、进水管道、出水管道、潜水排污泵和自动耦合装置;
优选的，其中，所述进水管道置于所述箱体上;所述出水管道置于所述箱体上;所述潜水排污泵通过所述自动耦合装置设置于所述箱体内，并且通过管道连接于所述出水管道;所述浮球液位开关设置于所述箱体内部，并且悬挂于所述箱体内部;所述排污阀设置于所述箱体侧面的下端。
优选的，所述自动耦合装置包括滑轨、滑动连接件、对接件和吊环;其中，所述滑轨设置于与所述潜水排污泵出水口相连接的所述管道上;所述潜水排污泵通过所述滑动连接件与所述滑轨相连接;所述潜水排污泵出水口处和所述管道上均设置有所述对接件;所述吊环设置于所述潜水排污泵上。
优选的，所述出水管道上设置有球形止回阀。
优选的，所述出水管道与所述箱体的连接处设置有管口密封组件。
优选的，所述浮球液位开关与所述箱体的连接处设置有电缆密封组件。
优选的，所述出水管道和进水管道上均设置有闸阀。
与现有技术相比，本实用新型的有益效果主要体现在：自动耦合装置的设计让排污泵可以沿滑轨直接提拉上来进行维修，更加方便。浮球液位开关的设计使污水达到一定的量后，排污泵可以自行排污，既方便又可以控制箱体内污水量，防止水箱内污水量堆积过多，产生异味。排污阀的设计，可以定时清理水箱内残留的废液以及固体物，防止堆积。
