申请日2017.08.08
公开(公告)日2018.03.23
IPC分类号C02F9/04; C02F103/32
摘要
本实用新型公开了一种酸化油工艺的废水处理系统，包括依次相连通的液碱水添加装置、酸水中和装置和沉淀装置;液碱水添加装置包括液碱罐、液碱泵、流量计和pH计;酸水中和装置包括酸水中和罐和搅拌系统;沉淀装置包括废水罐和废水泵。液碱罐、液碱泵和流量计依次相连，pH计与酸水中和罐相连，pH计还与液碱泵电相连，液碱泵与流量计电相连，实现根据废水的pH值自动添加所需要的液碱水量。液碱水在酸水中和罐中在搅拌系统的作用下与废水充分反应，使酸去除，经废水罐沉淀分层，废水中的油和杂质被再次循环至工艺中，排出的水可以符合环保标准，解决了现有技术中废水污染的问题。
权利要求书
1.一种酸化油工艺的废水处理系统，其特征在于：包括依次相连通的液碱水添加装置、酸水中和装置和沉淀装置;所述液碱水添加装置包括液碱罐、液碱泵、流量计和pH计;所述酸水中和装置包括酸水中和罐和搅拌系统;所述沉淀装置包括废水罐和废水泵;所述液碱罐具有位于底部的液碱出口;所述酸水中和罐具有位于上端的废水进口和液碱水进口、位于底部的废水出口;所述废水罐具有位于顶端的废水进口、位于上端的油排出口、位于下端的水排出口和位于底部的杂质排出口;所述液碱罐、所述液碱泵和所述流量计依次相连，所述pH计与所述酸水中和罐相连，所述pH计还与所述液碱泵电相连，所述液碱泵与所述流量计电相连，所述流量计的末端与所述酸水中和罐的液碱水进口相连通，所述酸水中和罐的废水出口与所述废水罐的废水进口相连通，所述废水罐的水排出口与所述废水泵相连，所述废水罐的油排出口与油水分离池相连通，所述废水罐的杂质排出口与蒸煮罐相连通。
2.根据权利要求1所述的酸化油工艺的废水处理系统，其特征在于，所述废水泵的下端连有通向所述废水罐上端的管路。
3.根据权利要求1所述的酸化油工艺的废水处理系统，其特征在于，所述废水罐的上端具有与油水分离池相连通的管路。
4.根据权利要求1所述的酸化油工艺的废水 处理系统，其特征在于，所述废水罐的下端与液位计相连，所述液位计与所述废水泵电相连。
5.根据权利要求1所述的酸化油工艺的废水处理系统，其特征在于，所述液碱罐和所述酸水中和罐具有溢流装置。
6.根据权利要求5所述的酸化油工艺的废水处理系统，其特征在于，所述酸水中和罐的溢流装置还与所述废水罐相连通。
7.根据权利要求1所述的酸化油工艺的废水处理系统，其特征在于，所述pH计具有溢流装置。
8.根据权利要求7所述的酸化油工艺的废水处理系统，其特征在于，所述pH计的溢流装置还与所述废水罐相连通。
9.根据权利要求1所述的酸化油工艺的废水处理系统，其特征在于，所述液碱罐、所述酸水中和罐和所述废水罐为密封。
说明书
一种酸化油工艺的废水处理系统
技术领域
本实用新型涉及用皂脚生产酸化油的加工工艺，更具体地，涉及一种酸化油工艺的废水处理系统。
背景技术
植物油是人类重要的食用油品种，包括大豆油、玉米油、菜籽油、花生油等，由于天然植物油中含有一些对健康不利的杂质或臭味，因此，需要精炼除去这些杂质，在加工精炼过程中产生了油脚和/或皂脚等一些下脚料。这些下脚料目前主要的用途是用来生产酸化油。酸化油是重要的化工原料，广泛应用于橡胶、日化、造纸、食品、医药、皮革等领域。
通常，用皂脚生产酸化油的方法为在反应罐中加热皂脚，并加入浓硫酸与皂脚反应，充分反应后，在静置罐中静置分层，上层为油性物质，被进一步提炼加工成脂肪酸，下层为酸水，是油水分离的产物，偏酸性，将下层酸水排出，即为废水，该废水若直接排放，会对河流、地下水及生活用水等造成严重污染。
发明内容
本实用新型针对现有酸化油工艺中的废水污染问题，而研制一种废水处理系统，具体技术方案如下：

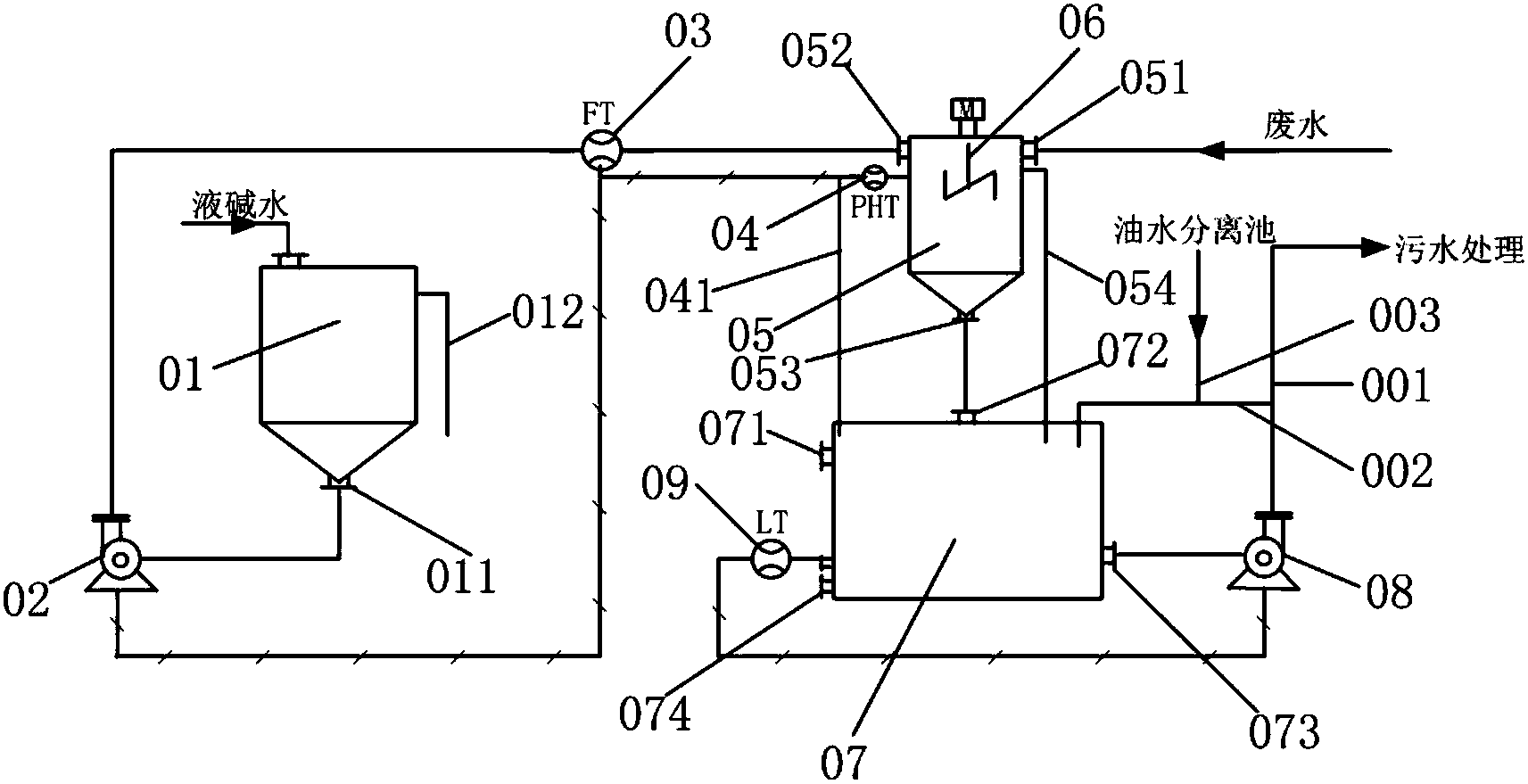

一种酸化油工艺的废水处理系统，包括依次相连通的液碱水添加装置、酸水中和装置和沉淀装置;所述液碱水添加装置包括液碱罐、液碱泵、流量计和pH计;所述酸水中和装置包括酸水中和罐和搅拌系统;所述沉淀装置包括废水罐和废水泵;所述液碱罐具有位于底部的液碱出口;所述酸水中和罐具有位于上端的废水进口和液碱水进口、位于底部的废水出口;所述废水罐具有位于顶端的废水进口、位于上端的油排出口、位于下端的水排出口和位于底部的杂质排出口;所述液碱罐、所述液碱泵和所述流量计依次相连，所述pH计与所述酸水中和罐相连，所述pH计还与所述液碱泵电相连，所述液碱泵与所述流量计电相连，所述流量计的末端与所述酸水中和罐的液碱水进口相连通，所述酸水中和罐的废水出口与所述废水罐的废水进口相连通，所述废水罐的水排出口与所述废水泵相连，所述废水罐的油排出口与油水分离池相连通，所述废水罐的杂质排出口与蒸煮罐相连通。
优选地，所述废水泵的下端连有通向所述废水罐上端的管路。
优选地，所述废水罐的上端具有与油水分离池相连通的管路。
优选地，所述废水罐的下端与液位计相连，所述液位计与所述废水泵电相连。
优选地，所述液碱罐和所述酸水中和罐具有溢流装置。
优选地，所述酸水中和罐的溢流装置还与所述废水罐相连通。
优选地，所述pH计具有溢流装置。
优选地，所述pH计的溢流装置还与所述废水罐相连通。
优选地，所述液碱罐、所述酸水中和罐和所述废水罐为密封。
从上述技术方案可以看出，本实用新型通过让废水与适量的液碱水反应将废水中的酸中和去除，再通过静置分层，分离出废水中的油和杂质，并将其再次循环至加工工艺中，被进一步提炼，分离出的水在符合环保排放标准的前提下被排放至污水处理系统，解决了现有技术中废水污染的问题。
