申请日2018.12.10
公开(公告)日2019.02.12
IPC分类号C02F9/14
摘要
本发明公开一种餐厨垃圾及生活污水一体化原位的处理系统及方法。其中所述的处理系统包括连通的破碎机、格栅、除油装置、调节池、水解酸化池、A/O模块、沉淀池和污泥池。所述的处理方法将餐厨垃圾经粉碎后与生活污水汇合，经由水解酸化工艺、生物硝化反硝化工艺进行综合处理后，排出清水和少量的污泥。本发明结构简单、产泥较少、运行能耗较少，解决了生活污水就地处理水质碳源不足的问题，同时对餐厨垃圾进行了无害化并有效的处理。配置传感器和数据云端的双向处理，可通过电控系统自动根据工况调整至最优的运行状态。本发明使得出水水质达到《城镇污水处理厂污染物排放标准》。
权利要求书
1.一种餐厨垃圾及生活污水一体化原位处理系统，其特征在于，包括破碎机、与该破碎机连通的格栅、与该格栅连通的隔油装置、与该隔油装置连通的调节池、与该调节池连通的水解酸化池、与该水解酸化池连通的至少一段的A/O模块，与该A/O模块连通的沉淀池，该沉淀池的下层与污泥池连通，该沉淀池的上层设有排水口。
2.如权利要求1所述的处理系统，其特征在于，所述的水解酸化池采取从池底均匀分布进水的结构;所述沉淀池的下层与该水解酸化池连通。
3.如权利要求1所述的处理系统，其特征在于，所述的水解酸化池中投加有生物填料和设有气动搅拌设备。
4.如权利要求1所述的处理系统，其特征在于，所述的A/O模块的一段包括：连通的A段缺氧池和O段好氧池，所述缺氧池和好氧池内设有曝气设备以及投放有生物填料;而该好氧池分别与所述的水解酸化池的进水口及缺氧池的进水口连通。
5.如权利要求1所述的处理系统，其特征在于，还包括电控系统，该电控系统连接设于所述调节池、水解酸化池、A/O模块以及沉淀池出水口的传感器;该电控系统还控制所述破碎机、水泵和曝气设备的风机。
6.如权利要求5所述的处理系统，其特征在于，还包括与所述电控系统通过互联网连接的数据云端。
7. 如权利要求1所述的处理系统，其特征在于，所述的破碎机安装于盥洗池下方。
8.一种具有权利要求1~7任一项所述餐厨垃圾及生活污水一体化原位处理系统的处理
方法，包括如下步骤：
将餐厨垃圾破碎，并与生活污水混合后先过滤，再进行油水分离;经过滤后的大颗粒餐厨垃圾和生活垃圾输出另外处理，分离出来的油输出另外处理;
经分离后的污水进入所述调节池缓冲后，再进行水解酸化;
经水解酸化的污水进行反硝化除氮以及聚磷和硝化反应;
经除氮、聚磷和硝化反应的水进行泥水分离，符合规定的清水排出;沉淀的污泥回流继续水解酸化或定期排出。
9.如权利要求8所述的处理方法，其特征在于，经所述粉碎后的粒径小于5mm的食物残渣垃圾再和所述的生活污水混合物。
10.如权利要求8所述的处理方法，其特征在于，所述水解酸化池内污水的pH值维持在6-6.5之间、氧化还原电位维持在-100mV至-400mV范围内。
说明书
餐厨垃圾及生活污水一体化原位处理的系统和方法
技术领域
本发明涉及环境保护领域，特别涉及一种生活污水和餐厨垃圾原位一体化处理系统和处理方法。
背景技术
目前，餐厨垃圾主要通过填埋、肥料化、饲料化的方法处理。在这些处理过程中，不仅处理时间较长，而且由于餐厨垃圾的易腐性以及发酵等生化反应，会产生酸臭气味以及高浓度的有机废水。虽然现在有完善的此类污水的处理方法，比如，采用膜技术处理，但其缺点在于投资和运维成本高，以及需要定期运维更新换膜，费时费力。另一方面，一体化污水处理技术发展迅速，其在管网系统不完善的农村、自然风景区或偏远地区得到了应用。但由于生活污水水质不稳定，碳源波动大的特点，依靠生物处理效果不稳定。
因此，如何克服现有生活污水和餐厨垃圾处理承成本高、效率低以及处理效果不稳定的缺陷是业界亟待解决的问题。
发明内容
本发明为了解决现有生活污水和餐厨垃圾处理承成本高、效率低以及处理效果不稳定的技术问题，提出一种结合餐厨垃圾和生活污水一体化原位处理的系统和方法。
本发明提出的一种餐厨垃圾及生活污水一体化原位处理系统，其包括：破碎机、与该破碎机连通的格栅、与该格栅连通的隔油装置、与该隔油装置连通的调节池、与该调节池连通的水解酸化池、与该水解酸化池连通的至少一段的A/O模块，与该A/O模块连通的沉淀池，该沉淀池的下层与污泥池连通，该沉淀池的上层设有排水口。
较优的，所述的水解酸化池采取从池底均匀分布进水的结构;所述沉淀池的下层与该水解酸化池连通。
较优的，所述的水解酸化池中投加有生物填料和设有气动搅拌设备。
较优的，所述的A/O模块的一段包括：相互连通的A段缺氧池和O段好氧池，缺氧池和好氧池内设有曝气设备以及投放有生物填料;而该好氧池分别与所述的水解酸化池的进水口或缺氧池的进水口连通。
较优的，还包括电控系统，该电控系统连接设于所述调节池、水解酸化池，A/O模块以及沉淀池的传感器;该电控系统还控制所述破碎机、水泵和曝气设备的风机。
较优的，还包括与所述电控系统通过互联网连接的数据云端。
较优的，所述的粉碎机安装于盥洗池下方。

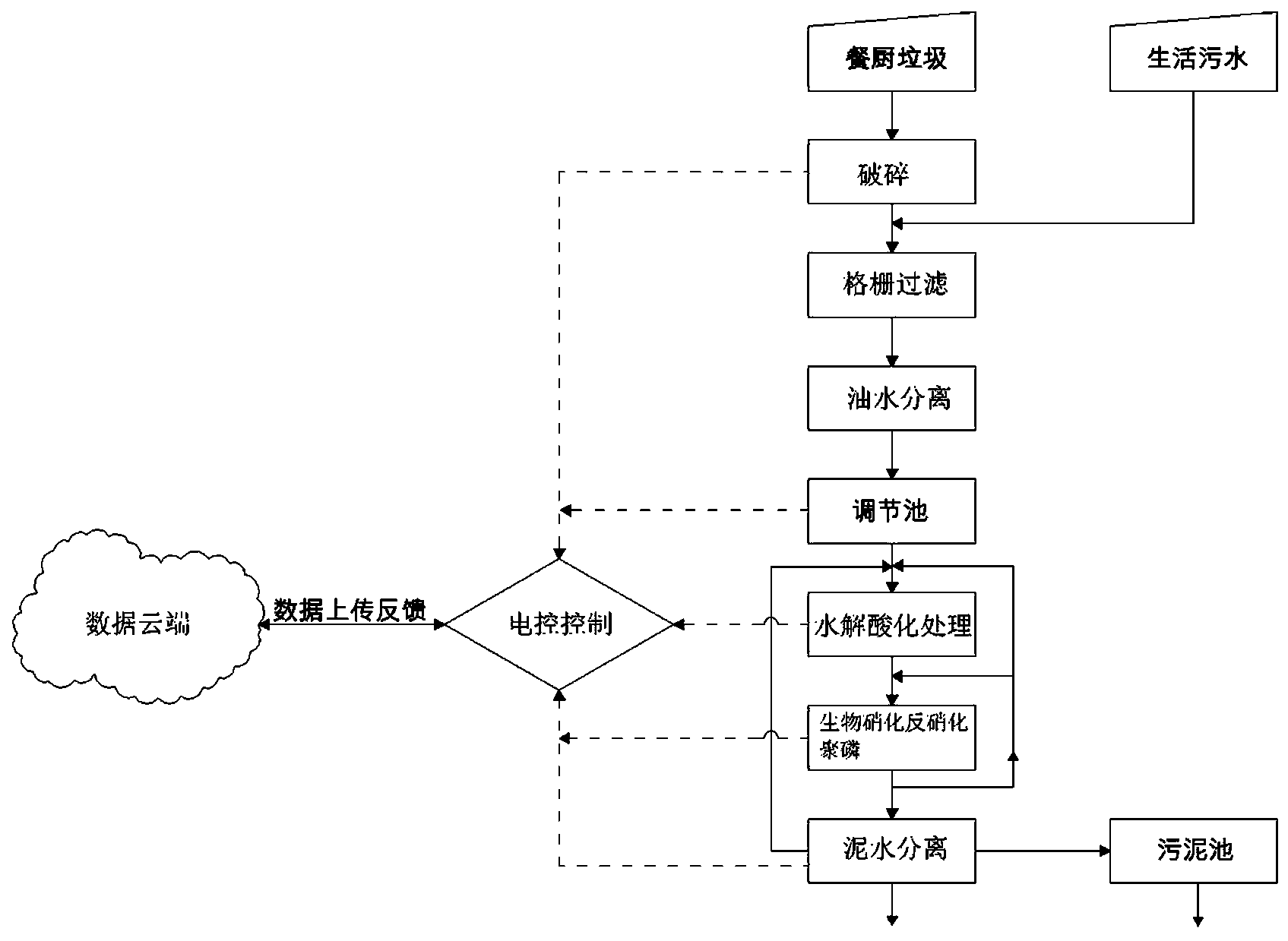

本发明还提出了一种具有所述餐厨垃圾及生活污水一体化原位处理系统的处理方法，包括如下步骤：
将餐厨垃圾粉碎，并与生活污水混合后先过滤，再进行油水分离。经过滤后的大颗粒餐厨垃圾和生活垃圾输出再专业处理;分离出来的油输出再专业处理;
经分离后的污水进入所述调节池缓冲后，再进行水解酸化;
经水解酸化的污水进行反硝化除氮以及聚磷和硝化反应;
经除氮、聚磷和硝化反应的水进行泥水分离，符合规定的清水排出;沉淀的污泥回流继续水解酸化或定期排出。
较优的，经所述粉碎后的粒径小于5mm的食物残渣垃圾再和所述的生活污水混合物。
较优的，所述水解酸化的污水的pH值维持在6-6.5之间，氧化还原电位维持在-100mV至-400mV范围内。
本发明与现有技术相比，具有以下有益效果：
将餐厨垃圾与生活污水结合处理，简化处理单元和步骤;将餐厨垃圾作为一种有机碳源与生活污水混合，在利用餐厨垃圾有机质多的特点补充生活污水碳源的同时，达到餐厨垃圾无害化处理的目的，增加了污水处理系统的稳定性;一体化的处理系统不需要铺设管网系统，建设成本低;闭环的处理系统，不会对管网造成负荷冲击;配合传感器、电控与云端，可达成远程实时监控，自动调控工况，节省运营成本，保证处理水质。
