申请日2018.12.11
公开(公告)日2019.02.12
IPC分类号B01D33/04; B01D33/46
摘要
本发明公开了一种带滤芯清理机构的污水处理设备，包括污水处理设备本体，本体的内部设有过滤室，过滤室中设有滤芯，滤芯由环形柔性筛板和两端的环形链条带构成，滤芯的下端内部设有从动辊，上端内部设有驱动辊清理刷组件，驱动辊、从动辊各自的辊体两端设有与环形链条带啮合的齿棱，滤芯位于过滤室外的部分套设有密封罩，密封罩的上端固定有超低速电机，超低速电机的输出轴通与驱动辊一端的轴体传动连接，密封罩的侧板上固定有负压除尘管。本发明通过将滤芯设为环带状结构，在过滤室的外侧设置清理刷组件，清理刷组件能够随着滤芯的转动自动对其进行清理，清理过程产生的尘屑由负压除尘管及时吸走。
权利要求书
1.一种带滤芯清理机构的污水处理设备，包括污水处理设备本体，所述污水处理设备本体的内部设有过滤室，所述过滤室中设有滤芯，其特征在于：所述滤芯由环形柔性筛板和对称固定在其两端的环形链条带构成，所述滤芯的下端内部设有从动辊，所述从动辊转动连接在过滤室的侧壁，所述过滤室的底板设有与从动辊配合的缺口，所述滤芯的上端内部设有驱动辊和位于其下方的清理刷组件，所述驱动辊、从动辊各自的辊体两端设有与环形链条带啮合的齿棱，所述驱动辊位于过滤室的外侧，所述滤芯位于过滤室外的部分套设有密封罩，所述密封罩的上端固定有超低速电机，所述超低速电机的输出轴通过伞形转向齿轮组与驱动辊一端的轴体传动连接，所述驱动辊另一端的轴体固定在密封罩的背侧板上，所述密封罩的左、右侧板上固定有负压除尘管;
所述清理刷组件包括对称设置的两个刷板，两个刷板之间通过压缩弹簧固连，所述刷板由定位轴、直板和刷毛部构成，所述直板位于远离压缩弹簧的一端通过定位轴与密封罩的背侧板转动连接，所述直板位于靠近压缩弹簧的一端外侧固定有刷毛部。
2.根据权利要求1所述的带滤芯清理机构的污水处理设备，其特征在于：所述过滤室的上板开设有便于环形柔性筛板活动的穿孔。
3.根据权利要求1所述的带滤芯清理机构的污水处理设备，其特征在于：所述清理刷组件中刷毛部的毛杆直径小于环形柔性筛板中的筛孔直径。
4.根据权利要求1所述的带滤芯清理机构的污水处理设备，其特征在于：所述环形柔性筛板由聚氨酯材料制成。
5.根据权利要求1所述的带滤芯清理机构的污水处理设备，其特征在于：所述负压除尘管的末端设有除尘袋。
说明书
一种带滤芯清理机构的污水处理设备
技术领域
本发明涉及环保设备技术领域，尤其涉及一种带滤芯清理机构的污水处理设备。
背景技术
众所周知，污水处理设备主要是通过滤芯将污水中颗粒和有害杂质与水分离，使得分离后的水能够满足继续使用的要求，因此，滤芯显得十分的重要。传统滤芯大都是从污水处理设备出水的效率和效果上来分析，一旦低于生产要求，说明滤芯外周被堵塞了，然后，停下机器设备，并将滤芯拆除下来后，进行更换或进行清洗。
显然，上述的机器设备存在以下明显的不足：一是无法在线清洗，造成机器设备反复停机和启动，不仅影响了实际工作效率，而且大大降低了机器设备的使用寿命。二是滤芯的更换也十分的不便，不仅增加操作者工作强度，而且明显增加了污水处理的成本。
发明内容
本发明的目的在于克服现有技术中存在的上述问题，提供一种带滤芯清理机构的污水处理设备。
为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现：
一种带滤芯清理机构的污水处理设备，包括污水处理设备本体，所述污水处理设备本体的内部设有过滤室，所述过滤室中设有滤芯，所述滤芯由环形柔性筛板和对称固定在其两端的环形链条带构成，所述滤芯的下端内部设有从动辊，所述从动辊转动连接在过滤室的侧壁，所述过滤室的底板设有与从动辊配合的缺口，所述滤芯的上端内部设有驱动辊和位于其下方的清理刷组件，所述驱动辊、从动辊各自的辊体两端设有与环形链条带啮合的齿棱，所述驱动辊位于过滤室的外侧，所述滤芯位于过滤室外的部分套设有密封罩，所述密封罩的上端固定有超低速电机，所述超低速电机的输出轴通过伞形转向齿轮组与驱动辊一端的轴体传动连接，所述驱动辊另一端的轴体固定在密封罩的背侧板上，所述密封罩的左、右侧板上固定有负压除尘管;所述清理刷组件包括对称设置的两个刷板，两个刷板之间通过压缩弹簧固连，所述刷板由定位轴、直板和刷毛部构成，所述直板位于远离压缩弹簧的一端通过定位轴与密封罩的背侧板转动连接，所述直板位于靠近压缩弹簧的一端外侧固定有刷毛部。
在其中一个实施例中，上述带滤芯清理机构的污水处理设备中，所述过滤室的上板开设有便于环形柔性筛板活动的穿孔。
在其中一个实施例中，上述带滤芯清理机构的污水处理设备中，所述清理刷组件中刷毛部的毛杆直径小于环形柔性筛板中的筛孔直径。
在其中一个实施例中，上述带滤芯清理机构的污水处理设备中，所述环形柔性筛板由聚氨酯材料制成。
在其中一个实施例中，上述带滤芯清理机构的污水处理设备中，所述负压除尘管的末端设有除尘袋。
本发明的有益效果是：
通过将滤芯为穿出过滤室的环带状结构，便于在过滤室的外侧设置清理刷组件，清理刷组件能够随着滤芯的转动自动对其进行清理，滤芯转动过程缓慢，使其到达清理刷组件时有足够的时间进行沥干，清理过程产生的尘屑由负压除尘管及时吸走。

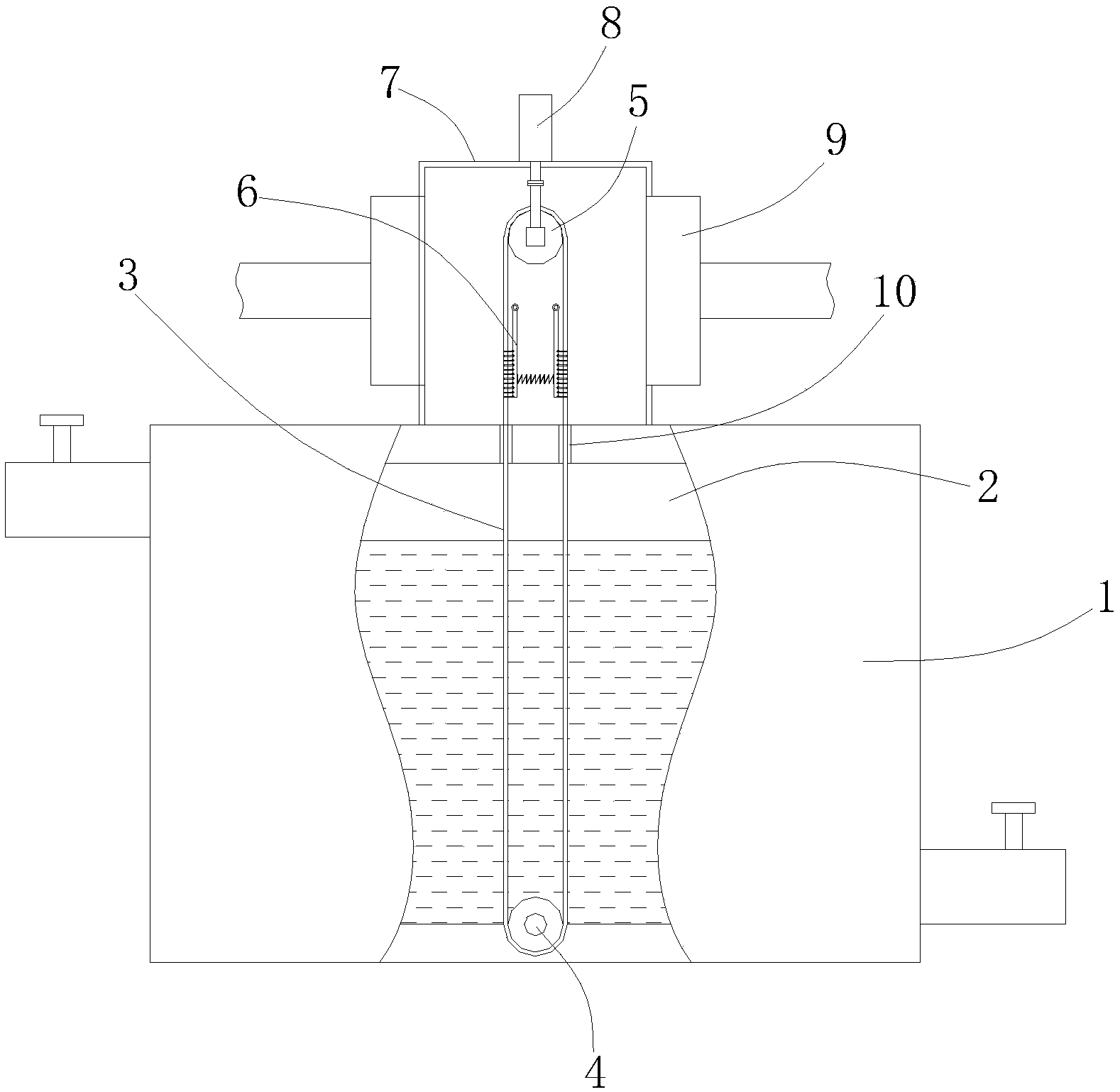

除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。下面将参照图，对本发明作进一步详细的说明。
