申请日2018.12.05
公开(公告)日2019.01.25
IPC分类号B01D36/04
摘要
本发明涉及一种污水修复用具有除臭功能的过滤装置，包括钢管、折叠管、过滤机构和贴板，所述钢管的上方安装有橡胶夹块，且钢管与橡胶夹块之间为螺母紧固，所述折叠管安装于钢管的下方，所述U型管的下方衔接有连接管。本发明的有益效果是：该污水修复用具有除臭功能的过滤装置，设置有活性炭，在污水通过U型管进行过滤机构中，随后通过打开伺服电机，使其通过固定板带动分离网进行旋转，从而使污水中的一些杂质和垃圾通过离心的方式与水进行分离，离心过滤的方式不仅使水资源修复更加的干净，同时安装在过滤机构内壁的活性炭，从而使过滤装置在进行使用的时候，能将异味进行吸附，避免其污气污染环境的现象发生。
权利要求书

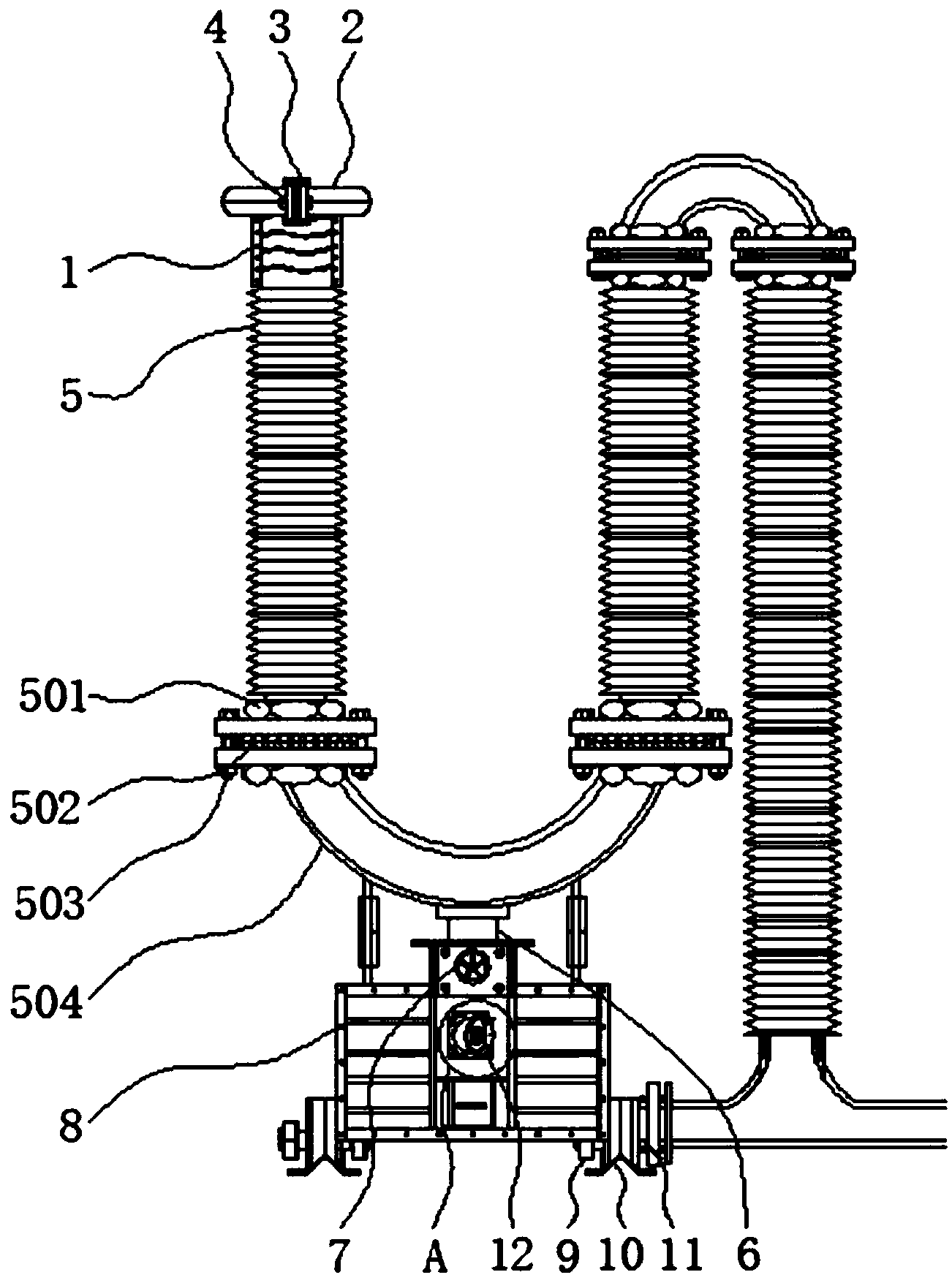

1.一种污水修复用具有除臭功能的过滤装置，包括钢管(1)、折叠管(5)、过滤机构(8)和贴板(12)，其特征在于：所述钢管(1)的上方安装有橡胶夹块(2)，且钢管(1)与橡胶夹块(2)之间为螺母紧固，所述折叠管(5)安装于钢管(1)的下方，所述U型管(504)的下方衔接有连接管(6)，且U型管(504)与连接管(6)之间为螺母紧固，所述连接管(6)的内部贯穿有阀门(7)，且连接管(6)与阀门(7)之间为活动连接，所述过滤机构(8)安装于连接管(6)的下方，所述贴板(12)贯穿于过滤机构(8)内部。
2.根据权利要求1所述的一种污水修复用具有除臭功能的过滤装置，其特征在于：所述橡胶夹块(2)的外表面安装有贴块(3)，且贴块(3)的内部贯穿有螺母柱(4)，所述橡胶夹块(2)与贴块(3)通过螺母柱(4)构成可拆卸结构，且贴块(3)与螺母柱(4)之间为螺纹连接。
3.根据权利要求1所述的一种污水修复用具有除臭功能的过滤装置，其特征在于：所述折叠管(5)包括螺套(501)、第一滤网(502)、螺栓(503)和U型管(504)，所述折叠管(5)的下方安装有螺套(501)，且折叠管(5)与螺套(501)之间为螺纹连接，所述螺套(501)的下方设置有第一滤网(502)，且第一滤网(502)的左右两侧均设置有螺栓(503)，所述螺套(501)的下方安装有U型管(504)，所述折叠管(5)通过螺栓(503)与U型管(504)构成可拆卸结构，且螺套(501)与第一滤网(502)通过螺栓(503)构成固定连接。
4.根据权利要求1所述的一种污水修复用具有除臭功能的过滤装置，其特征在于：所述过滤机构(8)包括活性炭(801)、伺服电机(802)、固定板(803)、滚轮(804)、旋转筒(805)和分离网(806)，所述过滤机构(8)的底部内壁安装有固定板(803)，且固定板(803)的内部设置有伺服电机(802)，所述固定板(803)的底部设置有滚轮(804)，且滚轮(804)与固定板(803)之间为活动连接。
5.根据权利要求1所述的一种污水修复用具有除臭功能的过滤装置，其特征在于：所述过滤机构(8)的内壁设置有活性炭(801)，所述活性炭(801)与过滤机构(8)之间为胶水粘接，且活性炭(801)的形状为半圆形结构。
6.根据权利要求4所述的一种污水修复用具有除臭功能的过滤装置，其特征在于：所述滚轮(804)的上方安装有旋转筒(805)，且旋转筒(805)的左右两侧设置有分离网(806)，所述固定板(803)通过滚轮(804)与旋转筒(805)构成旋转结构，且旋转筒(805)与分离网(806)之间为固定结构，并且分离网(806)的形状为镂空网状结构。
7.根据权利要求1所述的一种污水修复用具有除臭功能的过滤装置，其特征在于：所述过滤机构(8)的左右两侧均安装有底座(10)，所述底座(10)的内部贯穿有螺钉(9)，且底座(10)与螺钉(9)之间为螺纹连接，所述底座(10)的左侧设置有出口(11)，所述出口(11)两端均贯穿有螺纹柱(1102)，且螺纹柱(1102)的一端焊接有旋转块(1101)，所述螺纹柱(1102)的右侧设置有限位块(1104)。
8.根据权利要求7所述的一种污水修复用具有除臭功能的过滤装置，其特征在于：所述螺纹柱(1102)的外围设置有第二滤网(1105)，且第二滤网(1105)的内部贯穿有限位孔(1103)，所述限位孔(1103)与第二滤网(1105)通过限位块(1104)构成可拆卸结构，且螺纹柱(1102)与限位块(1104)之间构成垂直结构，并且出口(11)与螺纹柱(1102)之间为螺纹连接。
9.根据权利要求1所述的一种污水修复用具有除臭功能的过滤装置，其特征在于：所述贴板(12)的外表面贯穿有杂质出口(1201)，且杂质出口(1201)与贴板(12)之间为螺母紧固，所述杂质出口(1201)的一端设置有合页(1202)，所述合页(1202)的一端设置有盖板(1203)，所述盖板(1203)通过合页(1202)与杂质出口(1201)构成活动连接。
说明书
一种污水修复用具有除臭功能的过滤装置
技术领域
本发明涉及过滤装置技术领域，具体为一种污水修复用具有除臭功能的过滤装置。
背景技术
随着人类社会快速的发展，所以人们对水的污染越来越严重，在水进入净化装置之前，需要有一定的过滤装置将含有的较大颗粒物或者淤泥进行筛选留下，待处理的水经过过滤装置后，其杂质被阻挡，当需要清洗时，只要将过滤装置打开将杂质取出，处理后关闭即可，因此，使用维护极为方便。
在中国发明专利CN 201711413090 A，一种一种污水修复用具有除臭功能的过滤装置，该过滤装置待过滤的水由进水管=进入，经过多层过滤网=过滤掉不同颗粒大小的杂质，在过滤过程中，过滤网=逐渐累积水中的赃物以及杂质，形成过滤杂质层，由于过滤杂质层堆积在过滤网=的下侧，随着被截留下来的杂质越来越多，过滤杂质层的厚度越来越厚，过滤速度将会越来越慢，而进水管=的污水仍源源不断地进入，滤孔会越来越小，因此在进水管=与出水管=之间就形成了一个压差，当该压差达到预设值时，将开始进行自动清洗过程，但是该过滤装置在过滤的过程中没有一定防臭装置，从而使过滤之后的污水仍然存在一定的味道，导致工作人员难以忍受的现象发生，同时一般的过滤装置淤泥筛选不干净，需要进行多次筛选，从而消耗大量的人力物力，增加成本的问题
发明内容
本发明的目的在于提供一种污水修复用具有除臭功能的过滤装置，以解决上述背景技术中提出的现有的过滤装置在过滤的过程中没有一定防臭装置，从而使过滤之后的污水仍然存在一定的味道，导致工作人员难以忍受的现象发生，同时一般的过滤装置淤泥筛选不干净，需要进行多次筛选，从而消耗大量的人力物力，增加成本的问题。
为实现上述目的，本发明提供如下技术方案：一种污水修复用具有除臭功能的过滤装置，包括钢管、折叠管、过滤机构和贴板，所述钢管的上方安装有橡胶夹块，且钢管与橡胶夹块之间为螺母紧固，所述折叠管安装于钢管的下方，所述U型管的下方衔接有连接管，且U型管与连接管之间为螺母紧固，所述连接管的内部贯穿有阀门，且连接管与阀门之间为活动连接，所述过滤机构安装于连接管的下方，所述贴板贯穿于过滤机构内部。
优选的，所述橡胶夹块的外表面安装有贴块，且贴块的内部贯穿有螺母柱，所述橡胶夹块与贴块通过螺母柱构成可拆卸结构，且贴块与螺母柱之间为螺纹连接。
优选的，所述折叠管包括螺套、第一滤网、螺栓和U型管，所述折叠管的下方安装有螺套，且折叠管与螺套之间为螺纹连接，所述螺套的下方设置有第一滤网，且第一滤网的左右两侧均设置有螺栓，所述螺套的下方安装有U型管，所述折叠管通过螺栓与U型管构成可拆卸结构，且螺套与第一滤网通过螺栓构成固定连接。
优选的，所述过滤机构包括活性炭、伺服电机、固定板、滚轮、旋转筒和分离网，所述过滤机构的底部内壁安装有固定板，且固定板的内部设置有伺服电机，所述固定板的底部设置有滚轮，且滚轮与固定板之间为活动连接。
优选的，所述过滤机构的内壁设置有活性炭，所述活性炭与过滤机构之间为胶水粘接，且活性炭的形状为半圆形结构。
优选的，所述滚轮的上方安装有旋转筒，且旋转筒的左右两侧设置有分离网，所述固定板通过滚轮与旋转筒构成旋转结构，且旋转筒与分离网之间为固定结构，并且分离网的形状为镂空网状结构。
优选的，所述过滤机构的左右两侧均安装有底座，所述底座的内部贯穿有螺钉，且底座与螺钉之间为螺纹连接，所述底座的左侧设置有出口，所述出口两端均贯穿有螺纹柱，且螺纹柱的一端焊接有旋转块，所述螺纹柱的右侧设置有限位块。
优选的，所述螺纹柱的外围设置有第二滤网，且第二滤网的内部贯穿有限位孔，所述限位孔与第二滤网通过限位块构成可拆卸结构，且螺纹柱与限位块之间构成垂直结构，并且出口与螺纹柱之间为螺纹连接。
优选的，所述贴板的外表面贯穿有杂质出口，且杂质出口与贴板之间为螺母紧固，所述杂质出口的一端设置有合页，所述合页的一端设置有盖板，所述盖板通过合页与杂质出口构成活动连接。
与现有技术相比，本发明的有益效果如下：
1、本发明设置有橡胶夹块，通过将橡胶夹块与排污管进行卡合衔接，随后转动贯穿于固定在橡胶夹块上贴块中的螺母柱，从而使排污水管可可简单便捷的与过滤装置进行衔接，同时衔接处的橡胶夹块具有一定的弹性可将衔接处的缝隙进行堵塞，避免出现漏水的现象发生。
2、本发明设置有第一滤网，通过将折叠管上的螺套与U型管上的螺套进行贴合，随后在转动螺栓将其固定，从而使过滤水管在进行安装拆卸的时，十分的方便简捷，同时安装在螺套内部的第一滤网可将污水中一些垃圾进行一定的筛选，避免过大的垃圾进入离心筛选损害机器的现象发生。
3、本发明设置有活性炭，在污水通过U型管进行过滤机构中，随后通过打开伺服电机，使其通过固定板带动分离网进行旋转，从而使污水中的一些杂质和垃圾通过离心的方式与水进行分离，离心过滤的方式不仅使水资源修复更加的干净，同时也节省了污水净化的时间，同时安装在过滤机构内壁的活性炭，从而使过滤装置在进行使用的时候，能将异味进行吸附，避免其污气污染环境的现象发生。
4、本发明设置有第二滤网，通过安装在出口上的第二滤网，从而使过滤之后经过出口时，在对其进行最后一步的过滤，使水过滤之后更加的干净，同时当使用一段时间之后，可通过转动旋转块，使其通过螺纹柱将限位块旋转度与限位孔分离，从而使第二滤网可简单便捷的拆卸下来进行更换使用。
5、本发明设置有合页，通过转动盖板上的把手，使盖板通过合页与杂质出口进行分离，从而使经过离心筛选的残留的过滤杂质可简单便捷的从过滤机构中取出，避免过滤机构内部积累过多导致堵塞的现象发生，同时合页设计也使盖板可轻易的进行打开。
